Numerical Simulation and Rock Breaking Law of Reservoir Induced by Electrothermal Chemical Energy-Gathered Shock Wave
-
摘要:
为探究电热化学聚能冲击波储层改造技术的破岩规律及机理，首先，在明确技术装置演变的基础上，分析了聚能冲击波在储层中传播破坏的机制；然后，利用脆性材料动态破坏JH−2数值模型模拟，在物理模拟试验检验模拟方法的基础上，开展了聚能冲击波重复冲击破岩试验，分析了不同聚能冲击波波形对破岩效果的影响规律及机理；最后，对不同组合冲击波波形进行了模拟优选。研究表明：聚能冲击波破坏岩石过程包括近井破碎缓冲阶段、多裂缝竞争性起裂扩展阶段、优势裂缝延伸扩展阶段；峰值压力90 MPa、脉宽15 μs的冲击波具有较好的致裂效果；“低峰值压力+小脉宽”冲击和“高峰值压力+大脉宽”冲击组合重复冲击的破岩效果较好，产生裂缝数量多且裂缝区长度大、破碎区长度小。研究结果在一定程度上明确了电热化学聚能冲击波储层改造技术的破岩机理，为现场应用提供了理论支撑。
Abstract:To explore the rock breaking law and mechanism of the reservoir stimulation technology by electrothermal chemical energy-gathered shock wave, a group of work have been done. Firstly, based on a clear understanding of the evolution of technological devices, the mechanism of propagation and damage of energy-gathered shock waves in reservoirs was analyzed. Then, by using the JH−2 numerical model of brittle material with dynamic failure and conducting physical simulation tests to verify the simulation method, the repeated impact rock breaking test of the energy-gathered shock wave was carried out, and the influence law and mechanism of different energy-gathered shock wave waveforms on the rock breaking effect were analyzed. Finally, the waveforms of different combinations of shock waves were simulated and optimized. The results indicate that the process of rock breaking by energy-gathered shock waves includes the near wellbore fragmentation buffering stage, the competitive initiation and expansion stage of multiple fractures, and the extension and expansion stage of dominant fractures. The combination of shock wave parameters with a peak pressure of 90 MPa and a pulse width of 15 μs has a good fracturing effect. The combinations of low peak pressure with small pulse width and high peak pressure with large pulse width have a better effect on repeated impact rock breaking, which produces a large number of fractures with long lengths and smaller fracture zones. The research results have clarified the rock breaking mechanism of the reservoir stimulation technology by electrothermal chemical energy-gathered shock waves to some extent, providing theoretical support for field applications.
-
Keywords:
- shock wave /
- numerical model /
- repeated impact /
- shock wave combination /
- fracture propagation
-
满深1井位于满深1断裂带，地处塔北、塔中2大古隆起的鞍部，区域内主要发育满深1北东向走滑断裂。该井设计为四级井身结构：一开，采用ϕ444.5 mm钻头钻至井深1 498.00 m，下入ϕ365.4 mm表层套管，封固地表疏松层，防窜漏；二开，采用ϕ333.4 mm钻头钻至井深5 209.50 m，下入ϕ273.1 mm套管，封固二叠系易漏失复杂地层，并预留志留系稳定地层进行开窗侧钻；三开，采用ϕ241.3 mm钻头钻至井深7 509.50 m，进入一间房组4.00 m后中完，悬挂ϕ196.9 mm套管封固一间房组以上地层；四开，采用ϕ168.3 mm钻头钻至井深7 665.60 m，裸眼完钻。
满深1井三开主要钻遇志留系和奥陶系，奥陶系可细分为上奥陶统铁热克阿瓦提组、桑塔木组、良里塔格组和吐木休克组，以及中奥陶统一间房组。奥陶系桑塔木组埋深6 260.00～7 556.00 m，岩性主要为中厚层状灰色泥岩、泥灰岩，质地硬脆，裂缝发育，钻进中应力释放及滤液削弱了泥岩强度，井眼极易发生失稳垮塌[1-3]。该井三开采用钾基聚磺防塌钻井液钻进，钻至井深7 392.54 m接单根后难以下放到底，开泵划眼频繁憋停顶驱，在井深7 372.00 m以深反复划眼、倒划眼后上提下放仍有挂卡显示，从振动筛返出大量灰色泥岩掉块。为此，采取提高钻井液密度强化井壁力学支撑、补充磺化树脂材料进一步降低滤失量和加入KCl提高钻井液抑制性等措施，井下情况未见改善，划眼、倒划眼频繁憋停顶驱。多次大拉力上提活动钻具艰难钻至井深7 407.00 m后，因卡钻风险大，起钻换下旋转导向系统，应用“MWD+螺杆钻具”钻进；钻至井深7 392.54 m后划眼困难，频繁憋停顶驱，振动筛返出大量灰色泥岩掉块；继续钻进上提下放阻卡严重，振动筛一直有掉块返出；钻至井深7 480.57 m时上部钻具断裂，打捞困难，被迫回填侧钻。
满深1井回填后在井深7 150.00 m处侧钻，对侧钻用钻井液的抗温、抑制、防塌、封堵和润滑等性能进行了调整，按照“致密封堵、严控滤失”的思路，研究应用了高性能防塌水基钻井液，并采用了“MWD+螺杆钻具”侧钻。该井侧钻过程中扭矩正常，无划眼、倒划眼情况发生，振动筛返出岩屑代表性强，无掉块，取得了良好的应用效果。
1. 桑塔木组泥岩地层钻井液技术需求
根据邻井顺北4井的实钻情况及满深1井的地质、工程设计结果，满深1井奥陶系桑塔木组泥岩地层钻井液主要应具备以下性能：
1）桑塔木组地层埋藏深，温度可达140 ℃，钻井液需具备优良的抗温性能。
2）桑塔木组泥岩地层黏土矿物含量高（测量结果为40.9%），对水基钻井液滤液敏感性强，钻井液滤液侵入后泥岩含水量增加，孔隙压力升高，密度降低，导致泥页岩强度降低。因此，要求钻井液具有低滤失特性。
3）桑塔木组泥岩埋藏深，质地硬脆，地层揭开后，近井壁垂直方向、水平方向应力释放形成微裂缝；如不能及时封堵，微裂缝将在水力、应力等作用下相互连接而导致井眼失稳。因此，要求钻井液具有优良的屏蔽暂堵性能。
4）桑塔木组地层揭开后，在做好屏蔽暂堵及控制滤失的同时，还要求钻井液具备良好的造壁护壁性能，以及时对新钻井眼井壁进行加固，降低井眼失稳风险。
基于此，满深1井三开采用了钾基聚磺防塌钻井液，并采取了以下维护处理措施：1）进入桑塔木组泥岩地层后，将钻井液密度提高并维持在1.32 kg/L，以对井壁提供力学支撑；2）钻井液中磺化酚醛树脂、磺化褐煤树脂的含量均保持在3%，以控制钻井液高温（130 ℃）高压滤失量不高于12 mL；3）持续补充KCl，将K+质量浓度维持在20 000 mg/L；4）将乳化沥青与沥青粉复配，使沥青总含量小于3%。
但采取上述措施的效果并不理想，满深1井在7 392.54～7 480.57 m井段不断发生井下故障。分析认为：1）钾基聚磺防塌钻井液不能有效抑制灰色泥岩的剥落掉块，导致灰色泥岩层井眼失稳垮塌；2）钻井液的中压滤失量、高温高压滤失量较大，钻井液滤液对灰色泥岩强度破坏严重；3）钻井液中K+质量浓度达不到要求，且化学抑制材料单一，抑制作用有限；4）钻井液屏蔽暂堵能力不足，对微裂缝的瞬时封堵能力较弱[4]。因此，需要研究解决钻进桑塔木组泥岩地层时的钻井液问题，避免在满深1井侧钻中再次发生井下故障。
2. 高性能防塌水基钻井液技术研究
2.1 技术思路与钻井液基本配方
满深1井使用钾基聚磺防塌钻井液钻进桑塔木组泥岩地层时频繁发生井下故障，而其邻井顺北4井由水基钻井液转油基钻井液后井下恢复正常，这是由于油基钻井液具有高温高压滤失量低、抑制性强、抗温性好和润滑性强等特点[5-8]。因此，在满深1井侧钻前，从成本和性能2方面考虑，提出了“致密封堵、严控滤失”的技术思路，研究应用了高性能防塌水基钻井液[9]。以尽可能缩小与油基钻井液的性能差距和保障桑塔木组泥岩地层井壁稳定为核心目的，配制了高性能防塌水基钻井液，其基本配方为5.0%膨润土+0.3%烧碱+ 3.0%～5.0%磺化褐煤树脂SPNH+3.0%～5.0%磺化酚醛树脂SMP-Ⅲ+3.0%～5.0%沥青防塌剂FT-1A+5.0%～8.0%KCl+0.2%～0.4%多氨基井壁稳定剂[10]+4.0%超细碳酸钙+加重剂。
2.2 钻井液配方确定及抑制性评价
在钻井液基本配方的基础上，通过试验分析磺化树脂材料、KCl、多氨基井壁稳定剂和沥青防塌剂等对其性能的影响，确定高性能防塌水基钻井液的最终配方。
2.2.1 磺化树脂材料加量优化
钻井液添加剂：烧碱，磺化酚醛树脂SMP-Ⅲ，磺化褐煤树脂SPNH，沥青防塌剂FT-1A，KCl，多氨基井壁稳定剂，超细碳酸钙，加重剂。
试验条件：按顺序依次加入各钻井液添加剂，将密度调整为1.44 kg/L，低速搅拌均匀后，以6 000 r/min高速搅拌30 min，转入老化罐，在温度150 ℃下热滚4 h，冷却至50 ℃再以3 000 r/min高速搅拌5 min。
试验钻井液：1#配方，5.0%膨润土+0.3%烧碱+3.0%磺化褐煤树脂SPNH+3.0%磺化酚醛树脂SMP-Ⅲ+3.0%沥青防塌剂FT-1A+5.0%KCl+0.2%多氨基井壁稳定剂+4.0%超细碳酸钙+加重剂；2#配方，5.0%膨润土+0.3%烧碱+5.0%磺化褐煤树脂SPNH+5.0%磺化酚醛树脂SMP-Ⅲ+3.0%沥青防塌剂FT-1A+5.0%KCl+0.2%多氨基井壁稳定剂+4.0%超细碳酸钙+加重剂。
通过改变钻井液中磺化褐煤树脂SPNH和磺化酚醛树脂SMP-Ⅲ的加量，进行了磺化树脂材料对高性能防塌水基钻井液滤失性能的影响试验，结果见表1。
表 1 磺化树脂材料对钻井液滤失性能的影响试验结果Table 1. The influence of sulfonated resin on the filtration property of drilling fluid配方 塑性黏度/
（mPa∙s）动切力/
Pa静切力/Pa API滤失
量/mL高温高压滤
失量1）/mL初切 终切 1# 22 5.0 1.5 7.0 3.2 9.7 2# 23 5.5 1.5 7.5 2.0 8.2 注：1）在温度150 ℃条件下测得。 由表1可知，钻井液中添加3.0%和5.0%磺化树脂材料后的流变性差别较小，但配方2的API和高温高压滤失量更低，添加5.0%磺化树脂材料后钻井液具有更好的低滤失特性[10]。
2.2.2 KCl加量优化
试验钻井液添加剂和试验条件与2.2.1一致。
试验钻井液：2#配方；3#配方，5.0%膨润土+0.3%烧碱+5.0%磺化褐煤树脂SPNH+5.0%磺化酚醛树脂SMP-Ⅲ+3.0%沥青防塌剂FT-1A+8.0%KCl+0.2%多氨基井壁稳定剂+4.0%超细碳酸钙+加重剂。
通过改变钻井液中KCl的加量，进行了KCl对高性能防塌水基钻井液流性的影响试验，结果见表2。
表 2 KCl对钻井液流性的影响试验结果Table 2. The influence of KCl on rheology of drilling fluid试验条件 配方 塑性黏度/
（mPa∙s）动切力/Pa 静切力/Pa API滤失量/
mL高温高压滤失量1）/
mLK+质量浓度/
（mg·L–1）初切 终切 常温 2# 29 7.5 2.0 10.0 1.4 7.6 24 000 3# 27 6.0 2.0 8.0 1.6 8.0 35 000 150 ℃下老化24 h 2# 28 7.0 2.0 8.0 1.2 7.2 24 000 3# 24 6.0 1.5 7.0 1.5 7.8 35 000 150 ℃下老化48 h 2# 32 8.5 2.0 11.0 1.6 7.8 24 000 3# 28 5.0 2.0 8.5 1.6 8.0 35 000 150 ℃下老化72 h 2# 40 11.0 3.0 12.0 2.2 9.2 24 000 3# 30 5.5 2.0 7.5 1.8 9.6 35 000 注：1）在温度150 ℃条件下测得。 由表2可知，钻井液加入8.0%KCl可以在高温条件下保持更长时间的低黏切流态。虽然相较于加入5.0%KCl，钻井液加入8.0%KCl后的高温高压滤失量有所增加，但两者差异较小。因此，高性能防塌水基钻井液加入8.0%KCl后其性能更稳定。
2.2.3 多氨基井壁稳定剂加量优化
试验钻井液添加剂和试验条件与2.2.1和2.2.2一致。
试验钻井液：3#配方；4#配方，5.0%膨润土+0.3%烧碱+5.0%磺化褐煤树脂SPNH+5.0%磺化酚醛树脂SMP-Ⅲ+3.0%沥青防塌剂FT-1A+8.0%KCl+0.3%多氨基井壁稳定剂+4.0%超细碳酸钙+加重剂；5#配方，5.0%膨润土+0.3%烧碱+5.0%磺化褐煤树脂SPNH+5.0%磺化酚醛树脂SMP-Ⅲ+3.0%沥青防塌剂FT-1A+8.0%KCl+0.4%多氨基井壁稳定剂+4.0%超细碳酸钙+加重剂。
通过改变钻井液中多氨基井壁稳定剂的加量，进行了多氨基井壁稳定剂对高性能防塌水基钻井液稳定性的影响试验，结果见表3。
表 3 多氨基井壁稳定剂对钻井液稳定性的影响试验结果Table 3. The influence of multi-amino borehole wall stabilizer on drilling fluid stability配方 塑性黏度/（mPa∙s） 动切力/Pa 静切力/Pa API滤失量/mL 高温高压滤失量1）/mL 开罐情况 初切 终切 3# 28 6 2.0 9.0 1.6 8.2 上部有少许清液 4# 27 6 2.0 8.0 1.6 8.2 上下均匀 5# 25 5 1.5 8.0 1.7 8.0 上下均匀 注：1）在温度150 ℃条件下测得。 由表3可知，多氨基井壁稳定剂对钻井液有较好的稳定效果，加量为0.2%～0.4%时对钻井液的切力影响不大，但加量为0.3%多氨基井壁稳定剂后对钻井液流变性的影响较小，老化无清液析出；加入0.4%多氨基井壁稳定剂老化后，钻井液的高温高压滤失量略微降低，但降幅不大。因此，从性能及成本2方面考虑，选择加入0.3%的多氨基井壁稳定剂。
2.2.4 沥青防塌剂加量优化
试验钻井液添加剂和试验条件与2.2.1和2.2.3一致。
试验钻井液：4#配方；6#配方，5.0%膨润土+0.3%烧碱+5.0%磺化褐煤树脂SPNH+5.0%磺化酚醛树脂SMP-Ⅲ+4.0%沥青防塌剂FT-1A+8.0%KCl+0.3%多氨基井壁稳定剂+4.0%超细碳酸钙+加重剂；7#配方，5.0%膨润土+0.3%烧碱+5.0%磺化褐煤树脂SPNH+5.0%磺化酚醛树脂SMP-Ⅲ+5.0%沥青防塌剂FT-1A+8.0%KCl+0.3%多氨基井壁稳定剂+4.0%超细碳酸钙+加重剂。
通过改变钻井液中沥青防塌剂FT-1A的加量，进行了沥青防塌剂对高性能防塌水基钻井液防塌性能的影响试验，结果见表4。
表 4 沥青防塌剂对钻井液防塌性能的影响试验结果Table 4. The influence of asphalt anti-sloughing agent on anti-sloughing performance of drilling fluid配方 塑性黏度/（mPa∙s） 动切力/Pa 静切力/Pa API滤失量/mL 高温高压滤失量1）/mL 初切 终切 4# 28 6.5 2.0 8.0 1.6 8.2 6# 35 7.5 2.5 10.0 1.4 7.6 7# 43 9.0 3.0 12.0 1.2 7.2 注：1）在温度150 ℃条件下测得。 由表4可知，随着沥青防塌剂FT-1A加量增大，热滚后钻井液的黏度和切力逐渐升高，但钻井液的滤失量逐渐降低。从流性及控制滤失2方面考虑，将沥青防塌剂FT-1A的加量定为4.0%较为合理。
2.2.5 钻井液最终配方及岩屑回收率试验
通过试验优化磺化树脂材料、KCl、多氨基井壁稳定剂和沥青防塌剂的加量，确定高性能防塌水基钻井液的最终配方为5.0%膨润土+0.3%烧碱+5.0%磺化褐煤树脂SPNH+5.0%磺化酚醛树脂SMP-Ⅲ+4.0%沥青防塌剂FT-1A+8.0%KCl+0.3%多氨基井壁稳定剂+4.0%超细碳酸钙+加重剂。
为了评价所配钻井液的抑制性能，取满深1井桑塔木组灰色泥岩岩屑，分别加入到清水、钾基聚磺防塌钻井液和高性能防塌水基钻井液中进行了回收率试验。试验方法是：将岩屑烘干，取大颗粒岩屑50 g，加入到盛有350 mL试验介质的老化罐中，在100 ℃下滚动养护16 h，然后用40目分样筛回收岩屑，烘干称重，计算滚动回收率，结果见表5。
表 5 满深1井桑塔木组灰色泥岩岩屑回收率试验结果Table 5. The recovery ratio of grey mudstone of the Well Manshen 1 in the Sangtamu Formation试验编号 试验介质 岩屑回收率，% 1 清水 5.7 2 钾基聚磺防塌钻井液 56.8 3 高性能防塌水基钻井液 83.6 由表5可知，相对于钾基聚磺防塌钻井液，桑塔木组灰色泥岩岩屑在高性能防塌水基钻井液中的回收率更高，灰色泥岩岩屑回收率提高了26.8百分点，说明高性能水基钻井液更有利于桑塔木组灰色泥岩的稳定[11]。
3. 现场应用
按照上述研究结果，满深1井在井深7 150.00 m处侧钻后，将钻井液转化为高性能防塌水基钻井液，转化步骤：1）胶液中加入多氨基井壁稳定剂，配制成高浓度聚磺胶液补充到井浆中，2个循环周胶液补充完毕后保证井浆中的磺化树脂材料含量达到5.0%，多氨基井壁稳定剂含量达到0.3%；2）使用井浆配制沥青粉浆，配制后充分水化12 h，1个循环周均匀混入到井浆中，保证井浆中沥青含量达到4.0%；3）按照循环周向井浆中均匀加入超细碳酸钙、KCl，使K+质量浓度达到35 000 mg/L以上；4）按循环周向井浆中补充4.0%预水化膨润土浆（质量分数10.0%），并补充1.0%液体润滑剂植物油，使井浆中的含油量达到5.0%，在改善滤饼质量的同时降低摩阻。
高性能防塌水基钻井液的高温高压滤失量为7.8 mL（原钻井液为11.3 mL），瞬时滤失量仅为0.6 mL；K+质量浓度36 000 mg/L（ 原钻井液为20 000 mg/L ）；中压滤饼和高温高压滤饼致密、坚韧。
满深1井7 150.00～7 380.00 m侧钻井段应用高性能防塌水基钻井液钻进过程中，扭矩平稳，振动筛返砂无掉块，接单根上提下放正常，无阻卡显示；在井深7 380.00 m处进行短起下钻，短起下钻井段为7 380.00～7 132.00 m，短起下钻顺利，无阻卡显示，井底返砂无掉块。井深7 380.00 m处短起下钻后，因为后续为老井眼易垮塌井段，所以将钻井液密度提高至1.45 kg/L，漏斗黏度提高至70 s左右[12-13]，以强化携岩能力，顺利钻至三开中完井深7 509.50 m，未发生井下故障。
为了进一步说明高性能防塌水基钻井液的实际应用效果，对满深1井三开原井眼与侧钻井眼的钻井情况进行了对比，结果见表6。
表 6 满深1井三开原井眼与侧钻井眼钻井情况对比Table 6. Comparison on drilling conditions between the original third spud borehole and the sidetracked borehole in the Well Manshen 1井眼 钻进井段/m 井段长度/m 钻进时间/d 井下情况 原井眼 7 175.00～7 392.54 217.54 7.42 正常 7 392.54～7 480.57 88.03 13.50 反复划眼、倒划眼，掉块严重，扭矩异常，断钻具 侧钻井眼 7 166.00～7 480.57 314.57 10.21 正常，井眼通畅 从表6可以看出，侧钻井眼应用高性能防塌水基钻井液后，保障了奥陶系桑塔木组泥岩层井壁稳定，未发生井下故障；而且，相较于三开原井眼，长度相差不大的侧钻井眼钻井周期大幅缩短，钻井效率大幅提高。
4. 结论与认识
1）满深1井奥陶系桑塔木组泥岩层质地硬脆，钻进时由于应力释放，在近井地带形成了微裂缝，钻井液滤液沿微裂缝侵入使岩石强度降低，当钻井液性能达不到要求时，泥岩剥落掉块，造成反复划眼且划眼扭矩波动大、憋停转盘，增大了发生井下故障的风险，钻井效率降低。
2）针对满深1井奥陶系桑塔木组泥岩地层的井眼失稳问题，结合油基钻井液的性能和特点，提出了“致密封堵、严控滤失”的技术思路，研究应用了高性能防塌水基钻井液，通过采取降低钻井液滤失量、提高钻井液化学抑制能力和强化物理封堵等措施，多元协同保障井壁稳定。
3）满深1井侧钻井段应用高性能防塌水基钻井液后，桑塔木组泥岩地层井壁稳定，无掉块产生，接单根顺利，扭矩平稳，短起下钻井眼通畅，钻井效率大幅提高。
4）满深1井桑塔木组泥岩地层使用高性能防塌水基钻井液的成功实践说明，对于硬脆性泥岩地层的井眼失稳问题，应从提高力学支撑能力、严控中压滤失量和高温高压滤失量、无机盐KCl与有机抑制剂复配提高化学抑制能力和膨润土浆与超细碳酸钙配合强化屏蔽暂堵性能等方面着手，通过多元协同方式解决井眼失稳问题。
-
![]()

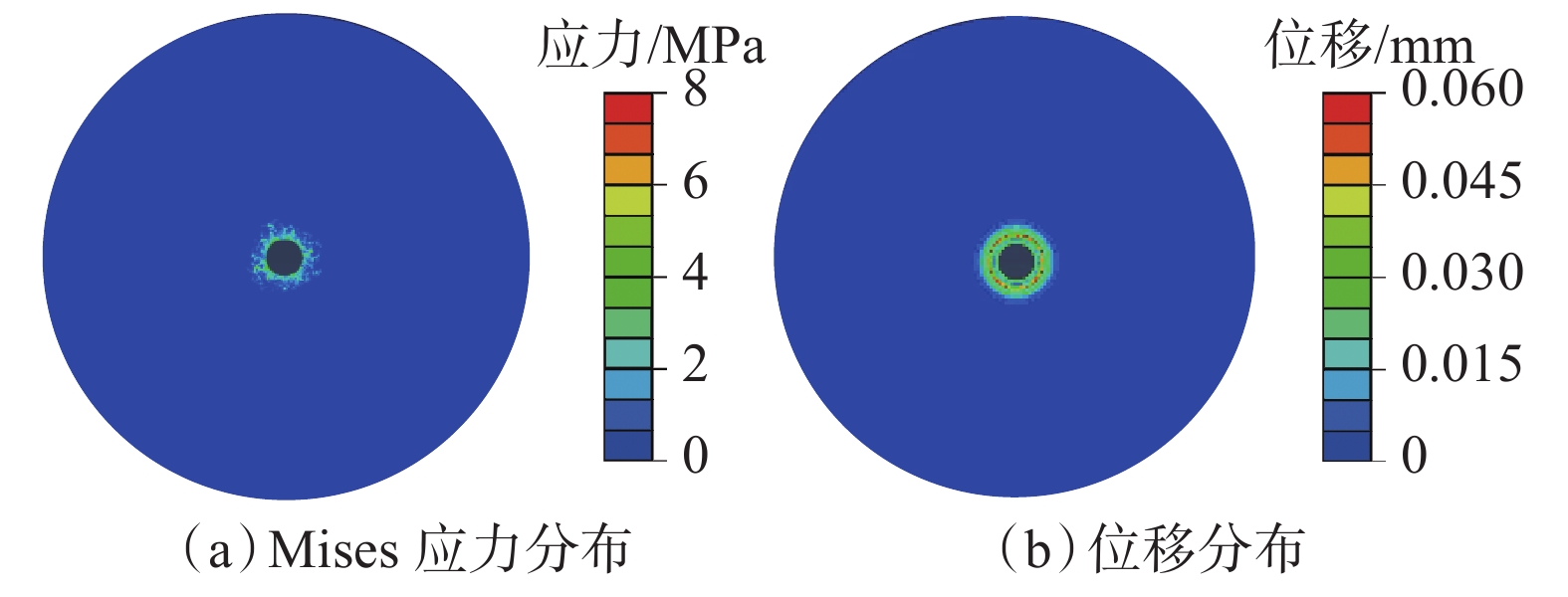

图 1 近井破碎缓冲阶段Mises应力及位移的分布
Figure 1. Mises stress and displacement distribution during near wellbore fragmentation buffering stage
![]()

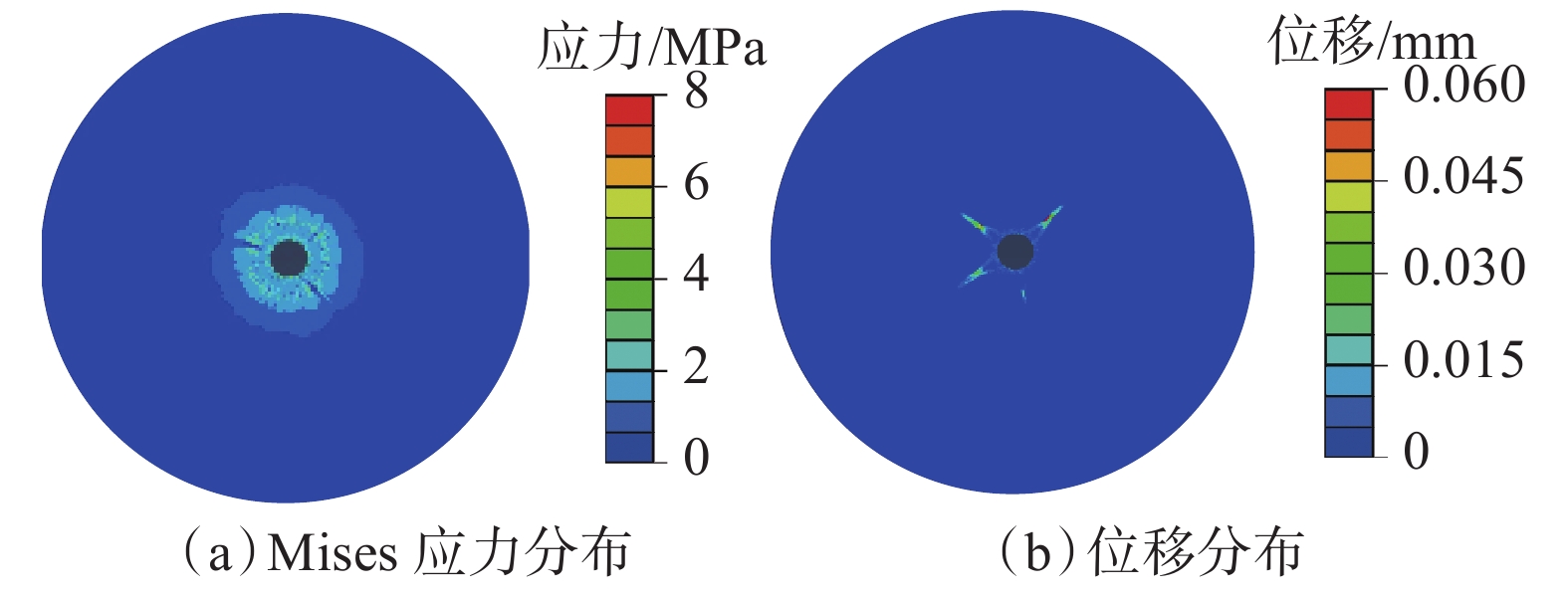

图 2 多裂缝竞争性起裂扩展阶段Mises应力及位移的分布
Figure 2. Mises stress and displacement distribution during competitive initiation and propagation stage of multiple fractures
![]()

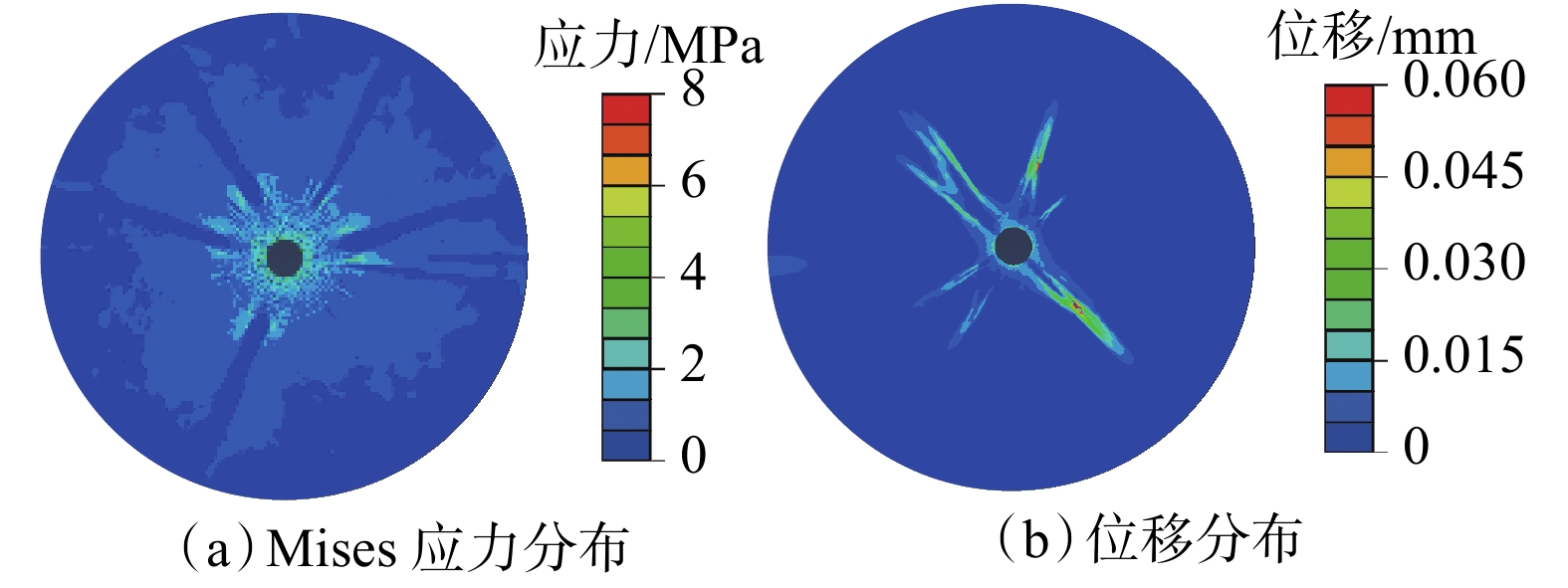

图 3 优势裂缝延伸扩展阶段Mises应力及位移分布
Figure 3. Mises stress and displacement distribution during extension and expansion stage of dominant fractures
![]()

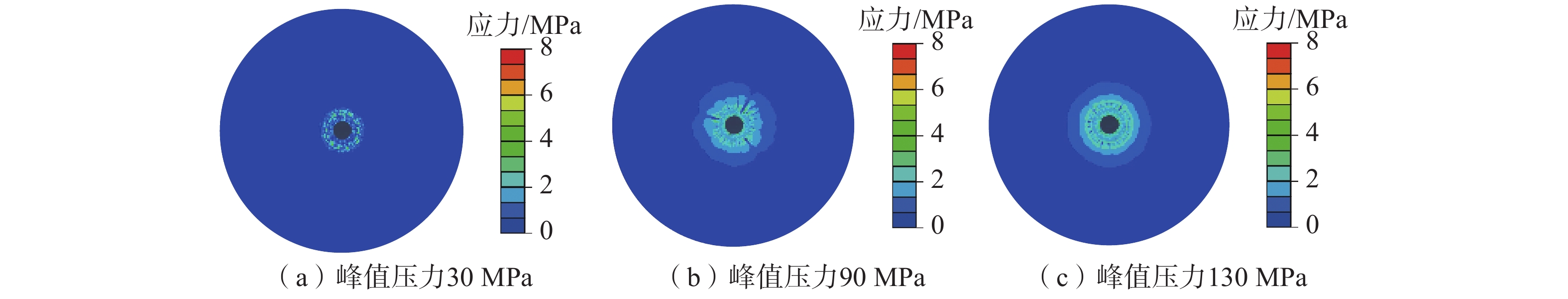

图 4 脉宽15 μs时不同峰值压力下Mises应力分布模拟结果
Figure 4. Simulated Mises stress distribution under different peak pressures with a pulse width of 15 μs
![]()

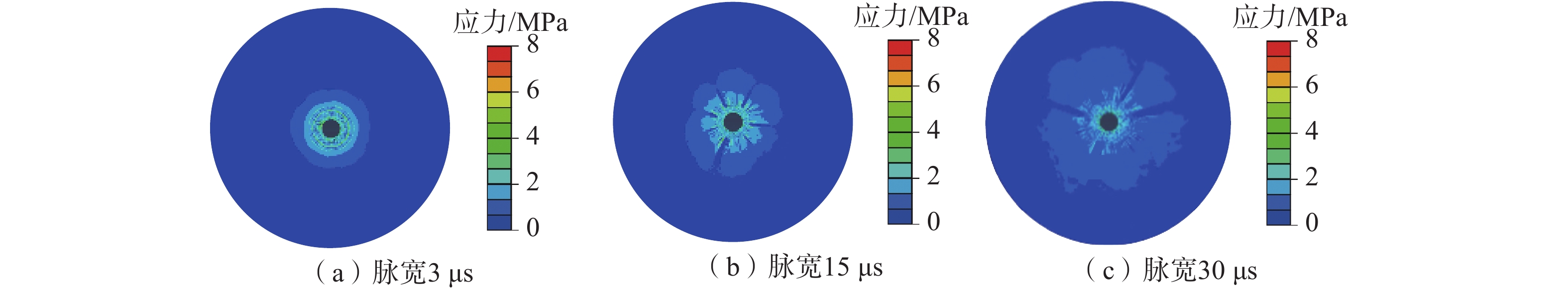

图 5 峰值压力90 MPa时不同脉宽下Mises应力分布模拟结果
Figure 5. Simulated Mises stress distribution under different pulse widths with a peak pressure of 90 MPa
表 1 不同冲击条件下的冲击波作用效果
Table 1 Effect of shock wave under different conditions
冲击次数 脉宽/μs 峰值压力/MPa 弹性模量/GPa 泊松比 地层压力/MPa 破碎区长度/m 裂缝条数 裂隙区长度/m 1 30 130 30 0.22 30 0.10 0 0 2 30 130 30 0.22 30 0.15 1 0 4 30 130 30 0.22 30 0.18 2 1.15 6 30 130 30 0.22 30 0.21 4 1.62 6 10 130 30 0.22 30 0.13 5 1.62 6 30 130 30 0.22 30 0.14 4 1.68 6 50 130 30 0.22 30 0.15 4 1.74 6 70 130 30 0.22 30 0.14 3 1.82 6 30 100 30 0.22 30 0.15 4 1.52 6 30 130 30 0.22 30 0.16 5 1.71 6 30 150 30 0.22 30 0.19 5 1.82 6 30 170 30 0.22 30 0.20 5 1.95 6 30 130 10 0.22 30 0.16 3 1.42 6 30 130 30 0.22 30 0.15 4 1.56 6 30 130 50 0.22 30 0.15 4 1.75 6 30 130 70 0.22 30 0.14 5 1.87 6 30 130 30 0.12 30 0.16 5 1.68 6 30 130 30 0.22 30 0.17 5 1.62 6 30 130 30 0.32 30 0.16 5 1.60 6 30 130 30 0.42 30 0.15 4 1.56 6 30 130 30 0.22 10 0.12 5 1.84 6 30 130 30 0.22 20 0.18 4 1.62 6 30 130 30 0.22 30 0.21 4 1.42 6 30 130 30 0.22 40 0.22 3 1.32
下载: 导出CSV

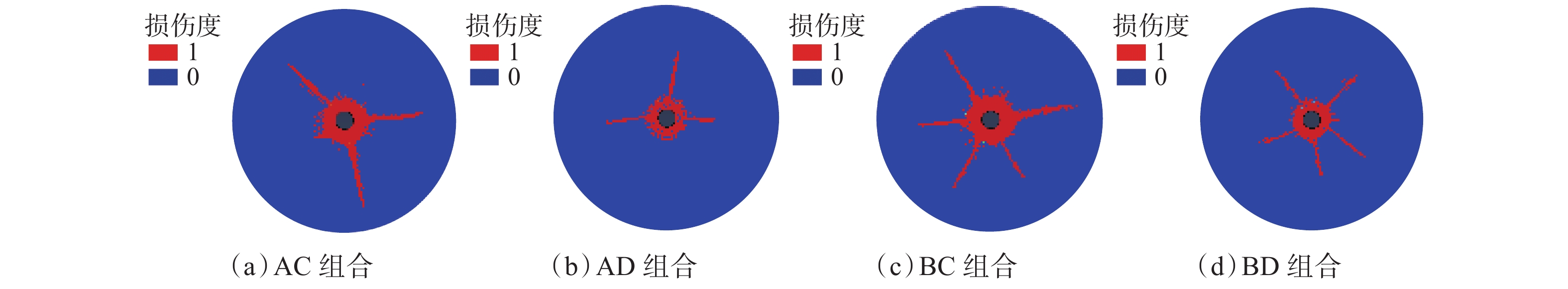

表 2 不同冲击波波形组合下岩石的破坏情况
Table 2 Rock failure under different combinations of shock wave waveforms
波形组合 破碎区长度/m 裂缝数量/条 裂隙区长度/m AC 0.17 3 1.98 AD 0.22 3 1.62 BC 0.14 5 2.11 BD 0.21 5 1.56
下载: 导出CSV
-
[1] 徐鲲,陶林,李文龙,等. 渤海油田变质岩潜山油藏钻井关键技术[J]. 石油钻探技术,2023,51(3):16–21. doi: 10.11911/syztjs.2023070 XU Kun, TAO Lin, LI Wenlong, et al. Key drilling technologies for metamorphic buried hill reservoirs in Bohai Oilfield[J]. Petroleum Drilling Techniques, 2023, 51(3): 16–21. doi: 10.11911/syztjs.2023070
[2] 达引朋,李建辉,王飞,等. 长庆油田特低渗透油藏中高含水井调堵压裂技术[J]. 石油钻探技术,2022,50(3):74–79. doi: 10.11911/syztjs.2022012 DA Yinpeng, LI Jianhui, WANG Fei, et al. Fracturing technologies with profile control and water shutoff for medium and high water-cut wells in ultra-low permeability reservoirs of Changqing Oilfield[J]. Petroleum Drilling Techniques, 2022, 50(3): 74–79. doi: 10.11911/syztjs.2022012
[3] 孙林,黄波,张杰,等. 过筛管爆燃压裂技术[J]. 特种油气藏,2021,28(3):162–167. doi: 10.3969/j.issn.1006-6535.2021.03.025 SUN Lin, HUANG Bo, ZHANG Jie, et al. Study on screen-through deflagration fracturing technology[J]. Special Oil & Gas Reservoirs, 2021, 28(3): 162–167. doi: 10.3969/j.issn.1006-6535.2021.03.025
[4] 刘伟吉,张有建,祝效华,等. 影响高压电脉冲破岩效率的关键因素分析[J]. 天然气工业,2023,43(10):112–124. doi: 10.3787/j.issn.1000-0976.2023.10.012 LIU Weiji, ZHANG Youjian, ZHU Xiaohua, et al. Key factors influencing rock breaking efficiency of high voltage electric pulse[J]. Natural Gas Industry, 2023, 43(10): 112–124. doi: 10.3787/j.issn.1000-0976.2023.10.012
[5] 刘红磊,周林波,陈作,等. 中国石化页岩气电动压裂技术现状及发展建议[J]. 石油钻探技术,2023,51(1):62–68. doi: 10.11911/syztjs.2022100 LIU Honglei, ZHOU Linbo, CHEN Zuo, et al. The up-to-date electric shale gas fracturing technologies of Sinopec and suggestions for further improvements[J]. Petroleum Drilling Techniques, 2023, 51(1): 62–68. doi: 10.11911/syztjs.2022100
[6] VOROB’EV G A, EKHANIN S G, NESMELOV N S. Electrical breakdown in solid dielectrics[J]. Physics of the Solid State, 2005, 47(6): 1083–1087. doi: 10.1134/1.1946860
[7] CLEMENTS J S, SATO M, DAVIS R H. Preliminary investigation of prebreakdown phenomena and chemical reactions using a pulsed high-voltage discharge in water[J]. IEEE Transactions on Industry Applications, 1987, IA-23(2): 224–235. doi: 10.1109/TIA.1987.4504897
[8] 孙凤举,曾正中,邱毓昌,等. 一种用于油水井解堵的脉冲大电流源[J]. 高电压技术,1999,25(2):47–49. doi: 10.3969/j.issn.1003-6520.1999.02.017 SUN Fengju, ZENG Zhengzhong, QIU Yuchang, et al. Pulse high current power supply used for dredging oil & water wells[J]. High Voltage Engineering, 1999, 25(2): 47–49. doi: 10.3969/j.issn.1003-6520.1999.02.017
[9] 孙鹞鸿,孙广生,严萍,等. 大功率电脉冲采油技术原理与应用[J]. 钻采工艺,2002,25(5):53–55. doi: 10.3969/j.issn.1006-768X.2002.05.018 SUN Yaohong, SUN Guangsheng, YAN Ping, et al. High-power electrical impulse oil recovery technology and its application[J]. Drilling & Production Technology, 2002, 25(5): 53–55. doi: 10.3969/j.issn.1006-768X.2002.05.018
[10] BUNTZEN R R. The use of exploding wires in the study of small-scale underwater explosions[C]//Exploding Wires. Boston: Springer, 2001: 195−205.
[11] TOBE T, KATO M, OBARA H. Metal forming by underwater wire explosions: 2. experiments on bulging of circular aluminum sheets by copper wire explosions[J]. Bulletin of JSME, 1984, 27(223): 130–135. doi: 10.1299/jsme1958.27.130
[12] GRINENKO A, GUROVICH V T, SAYPIN A, et al. Strongly coupled copper plasma generated by underwater electrical wire explosion[J]. Physical Review E, 2005, 72(6): 066401. doi: 10.1103/PhysRevE.72.066401
[13] 张云亮,孙鹞鸿,王永荣. 大功率电火花震源在VSP测井中的应用[J]. 石油仪器,2006,20(1):27–28. ZHANG Yunliang, SUN Yaohong, WANG Yongrong. High-power sparker used in VSP logging[J]. Petroleum Tubular Goods & Instruments, 2006, 20(1): 27–28.
[14] 张永民,邱爱慈,周海滨,等. 面向化石能源开发的电爆炸冲击波技术研究进展[J]. 高电压技术,2016,42(4):1009–1017. ZHANG Yongmin, QIU Aici, ZHOU Haibin, et al. Research progress in electrical explosion shockwave technology for developing fossil energy[J]. High Voltage Engineering, 2016, 42(4): 1009–1017.
[15] 李昂,杨万有,丁乾申,等. 复合电热化学聚能冲击波储层强化改造试验与评价[J]. 石油钻探技术,2020,48(1):72–79. doi: 10.11911/syztjs.2019129 LI Ang, YANG Wanyou, DING Qianshen, et al. Testing and evaluation of reinforced reservoir stimulations using composite electrothermal-chemical shock waves[J]. Petroleum Drilling Techniques, 2020, 48(1): 72–79. doi: 10.11911/syztjs.2019129
[16] 张衍君,王鲁瑀,刘娅菲,等. 页岩油储层压裂–提采一体化研究进展与面临的挑战[J]. 石油钻探技术,2024,52(1):84–95. doi: 10.11911/syztjs.2024012 ZHANG Yanjun, WANG Luyu, LIU Yafei, et al. Advances and challenges of integration of fracturing and enhanced oil recovery in shale oil reservoirs[J]. Petroleum Drilling Techniques, 2024, 52(1): 84–95. doi: 10.11911/syztjs.2024012
[17] 周鹏,杜孝友,曹砚锋,等. 电爆冲击波增渗解堵技术试验研究[J]. 石油钻探技术,2020,48(2):98–103. doi: 10.11911/syztjs.2020033 ZHOU Peng, DU Xiaoyou, CAO Yanfeng, et al. Experimental research on permeability enhancement and plug removal by means of an electric explosion shock wave[J]. Petroleum Drilling Techniques, 2020, 48(2): 98–103. doi: 10.11911/syztjs.2020033
[18] 李沼萱,闫铁,侯兆凯,等. 液相高压脉冲放电致裂岩石技术研究进展[J]. 特种油气藏,2021,28(4):1–9. doi: 10.3969/j.issn.1006-6535.2021.04.001 LI Zhaoxuan, YAN Tie, HOU Zhaokai, et al. Study progress of rock fracturing technology with high-voltage pulse discharge in liquid[J]. Special Oil & Gas Reservoirs, 2021, 28(4): 1–9. doi: 10.3969/j.issn.1006-6535.2021.04.001
[19] 王先荣,袁艳勤,钟声. 低渗透油藏冲击波解堵的应用效果与影响因素分析[J]. 特种油气藏,2005,12(4):68–69. doi: 10.3969/j.issn.1006-6535.2005.04.020 WANG Xianrong, YUAN Yanqin, ZHONG Sheng. Effectiveness and influence factors of deplugging by shock wave in low permeability reservoirs[J]. Special Oil & Gas Reservoirs, 2005, 12(4): 68–69. doi: 10.3969/j.issn.1006-6535.2005.04.020
-
