Shape Memory Screen Self-Packing Sand Control Completion Technology
-
摘要:
针对独立筛管防砂完井无法支撑井壁、有效期短的问题，以及砾石充填防砂完井工艺复杂、易砂堵、费用高的不足，提出了利用一趟管柱实现长裸眼环空充填的形状记忆筛管完井技术。在优化设计形状记忆筛管机械结构的基础上，研究了形状记忆筛管生产工艺，研制了形状记忆防砂筛管，并对其性能进行了试验评价，形成了形状记忆筛管自充填防砂完井工艺。现场试验结果表明，形状记忆防砂筛管膨胀性能优越、能完全充填环空和炮眼，且膨胀后的渗透性好、挡砂精度高。形状记忆筛管自充填防砂完井技术施工工艺简单、能适应不规则井眼，具有很好的推广应用价值。

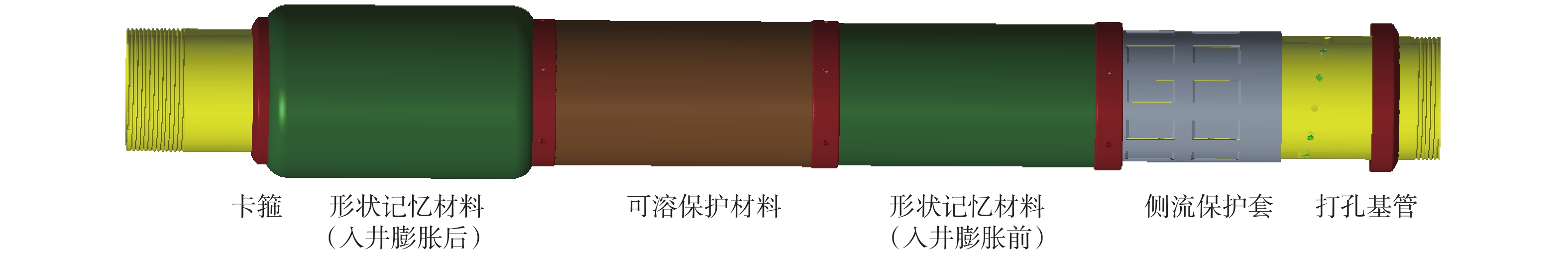

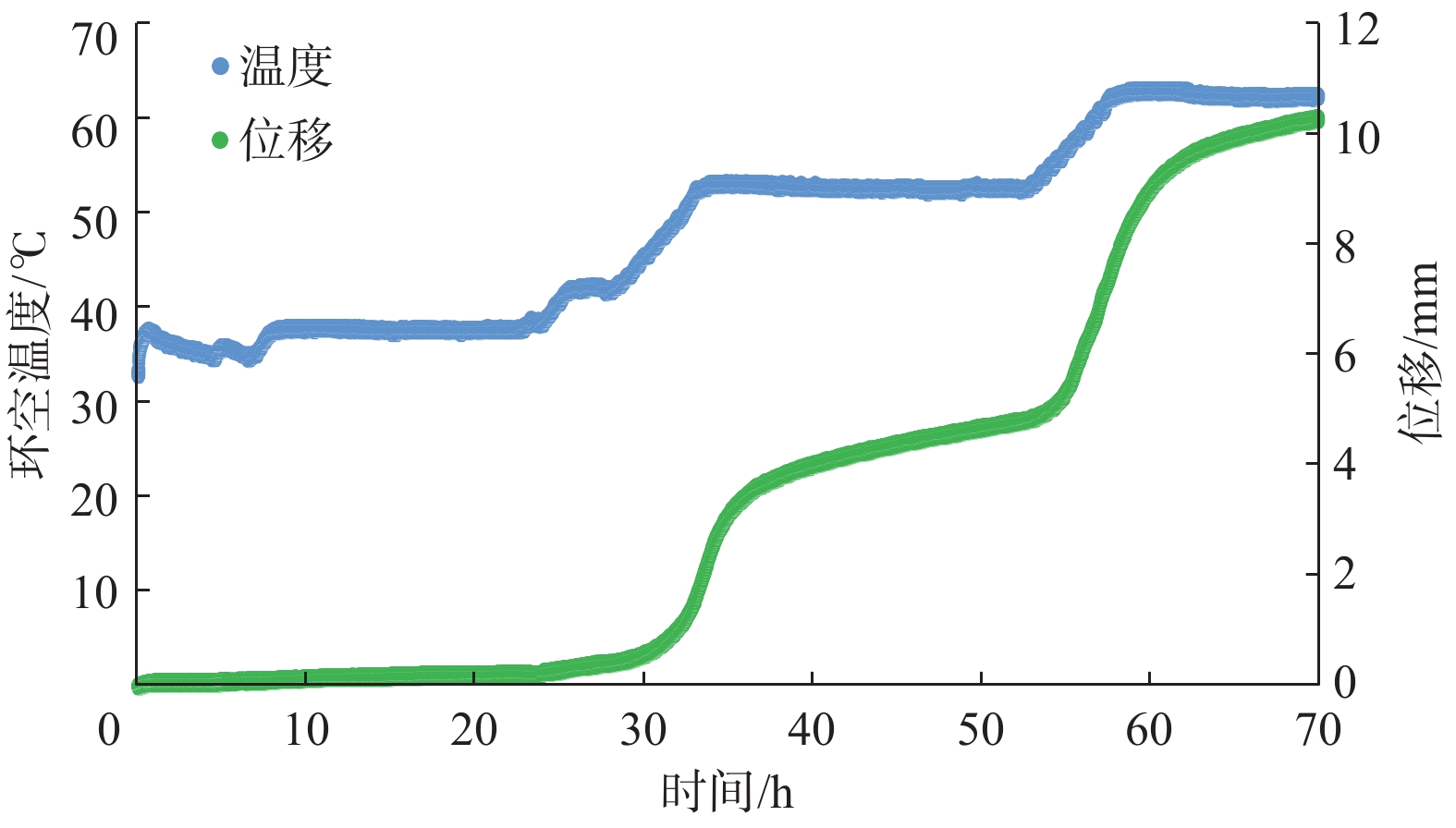

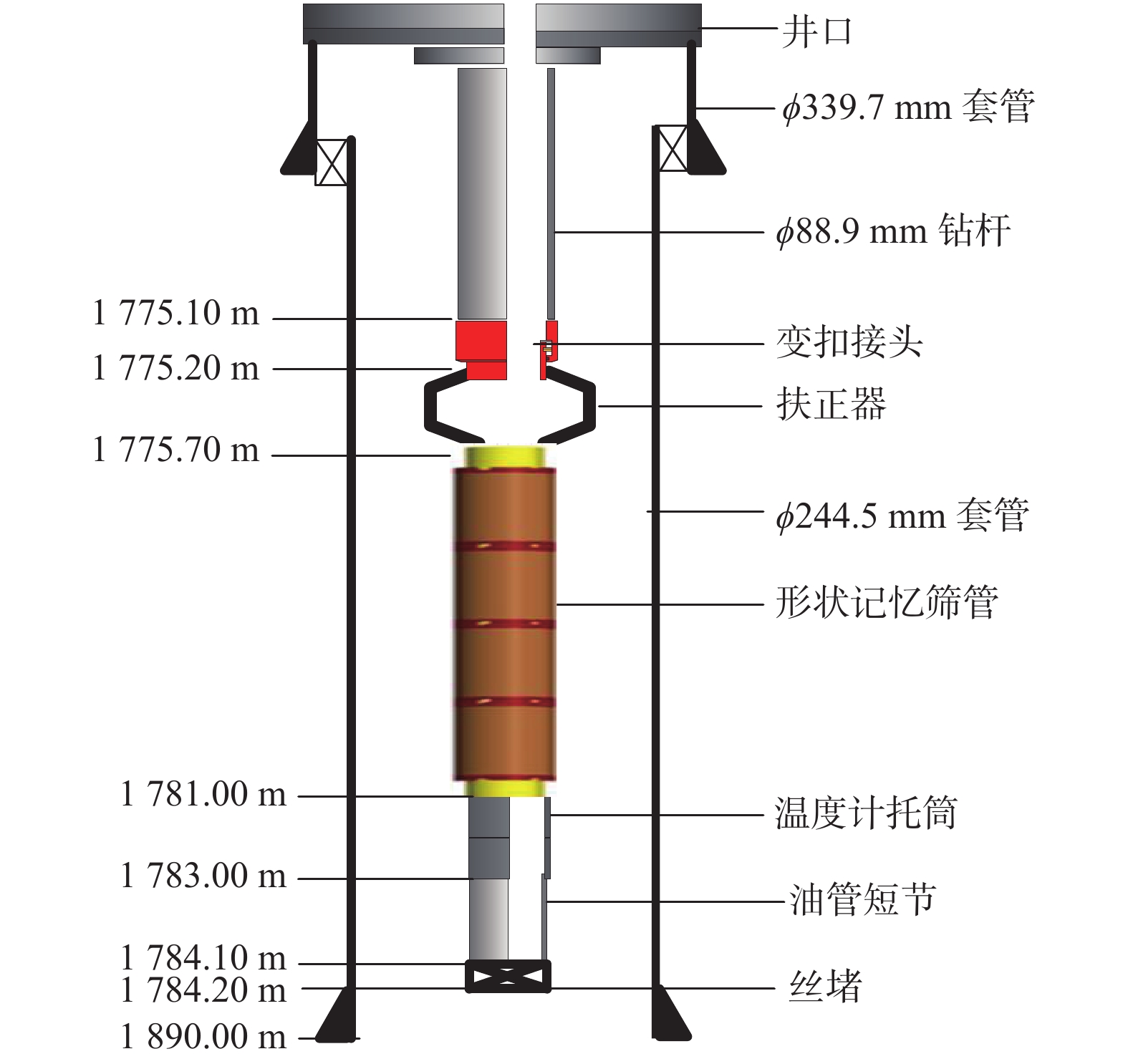

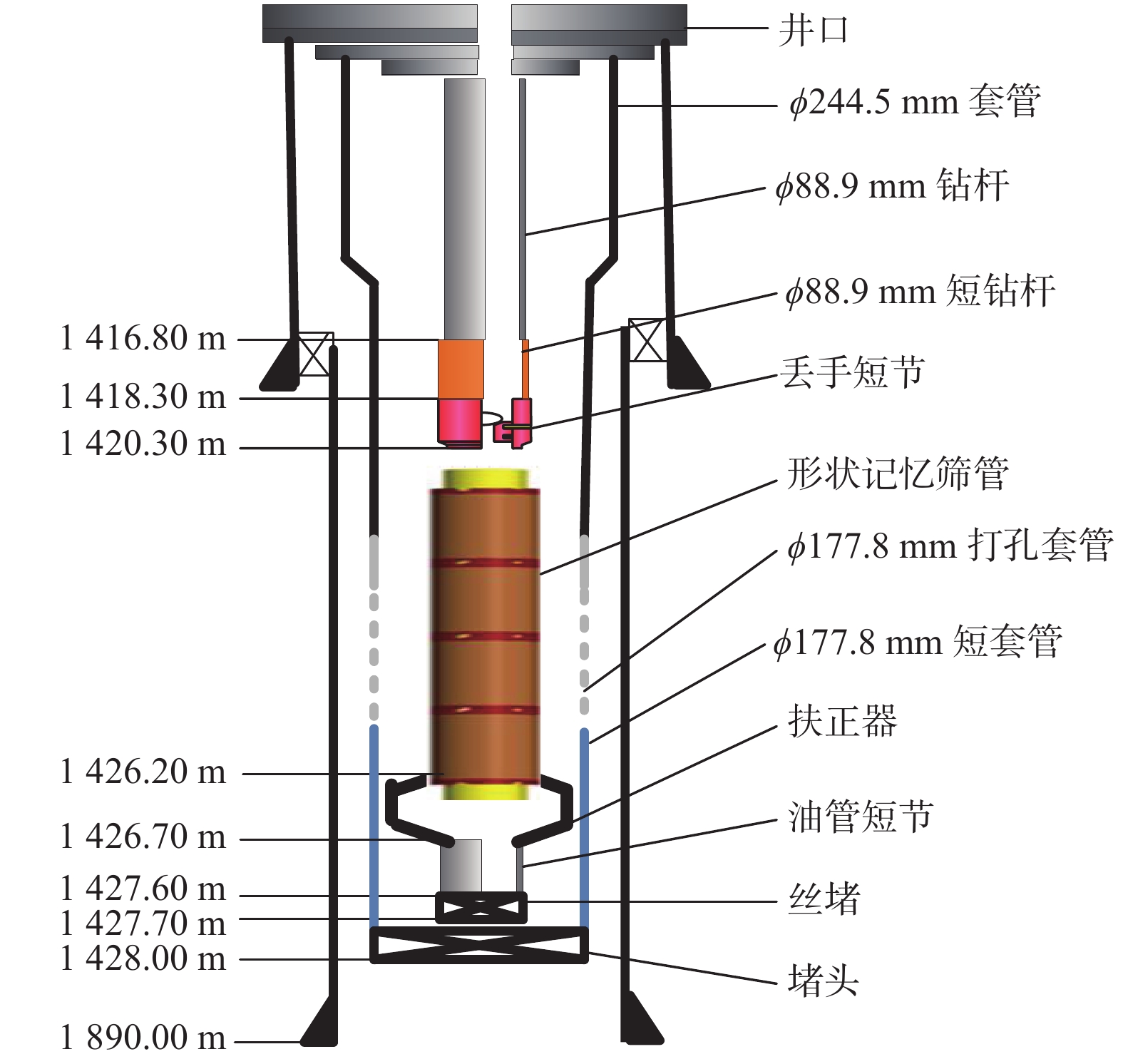

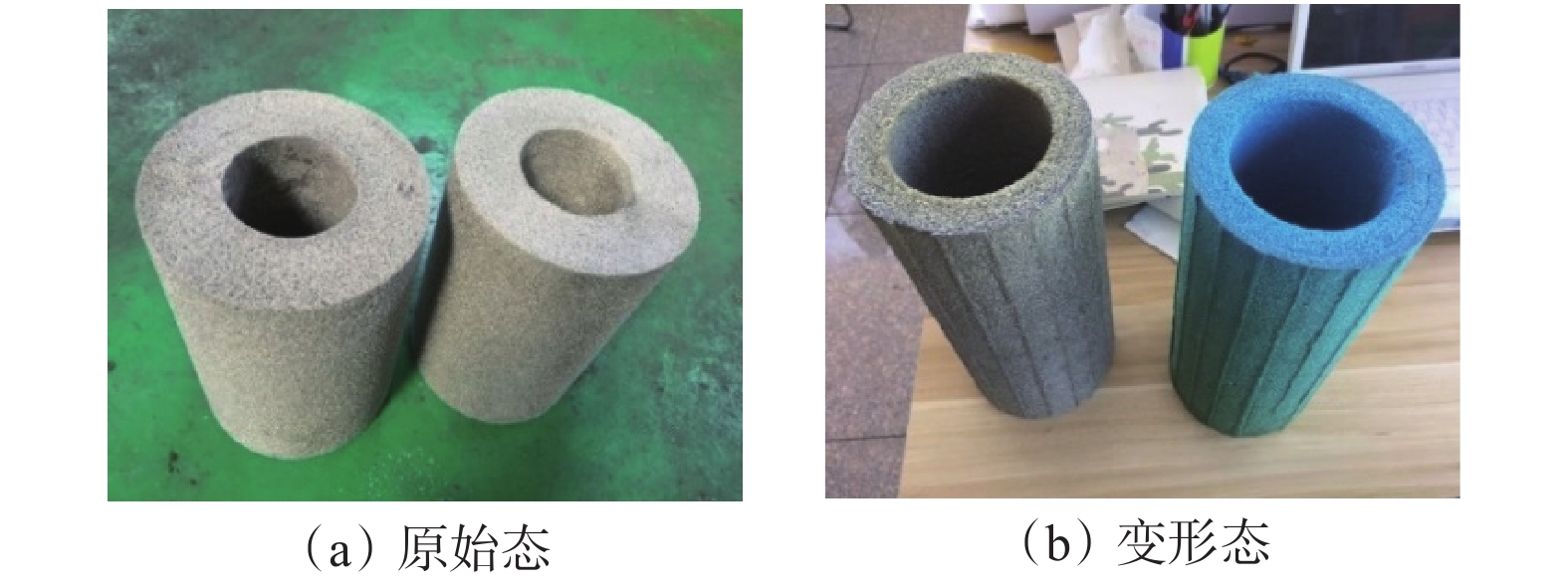

Abstract:In view of the shortcomings of stand-alone screen sand control completions, which include insufficient borehole support and short valid period, as well as the complicated process of gravel packing sand control completion, sand plugging-prone and high cost, a one-run shape memory screen completion technology was proposed to realize the long open-hole annulus packing. On the basis of optimizing the mechanical structure of shape memory screen, the production process of shape memory screen was formed, and the performance evaluation experiment of shape memory screen was conducted by utilizing the developed screen performance evaluation device, so as to form the shape memory screen self-packing sand control completion process. The results of downhole test showed that the self-packing shape memory sand control screen had superior expansion performance, and could completely fill the annulus and perforation tunnels, with good permeability and high sand retaining precision after expansion. The shape memory screen self-packing sand control completion technology is easy to operate, adapts to irregular wellbores, and is a good potential candidate for adoption in the future.
-
Keywords:
- completion /
- sand control /
- screen line /
- shape memory polymer /
- self-packing /
- expanding experiment
-
吉兰泰油田位于河套盆地临河坳陷西南部[1-2]，吉华1区块为潜山区块，是裂缝性块状底水油藏，是该油田主力开发区块之一。该区块地质层系自上而下依次为新生界第四系、中生界白垩系和太古界，上部地层以上部和中部棕红色泥岩为主，与灰色细砂岩互层，胶结疏松，易发生垮塌、井漏等井下故障；目的层为太古界，岩性为片麻岩，高角度裂缝比较发育，可钻性差。为有效贯穿更多裂缝，降低水锥速度，增大油气层裸露面积，提高油井开发效率，吉华1区块采用了水平井开发。
吉华1区块潜山顶面距离地表200～600 m。而吉兰泰油田已完钻井的最大造斜率为4.8°/30m，初步估算水平井的造斜率为5.0°/30m，折算A靶点距离地表埋深应在400 m左右。考虑一定的避水高度，根据钻井工艺要求，初步确定吉华1区块水平井水平段长600～1 000 m。
截至目前，吉兰泰油田还未钻过以太古界片麻岩地层为目的层的浅层水平井。为此，针对吉华1区块超浅层水平井钻井中，由于上部白垩系地层松软，下部片麻岩地层硬度高、可钻性差，而导致的造斜率难以保证、钻井周期长、硬地层水平井眼延伸、后期固井套管下入困难等问题进行了技术攻关，形成了吉兰泰油田吉华1区块超浅层水平井钻井关键技术，取得了较好的应用效果，为该区块后续部署更长水平段的水平井提供了技术参考、积累了经验[3-4]。
1. 超浅层水平井钻井技术难点
1）地层可钻性差。吉华1区块太古界岩性主要为片麻岩，含石英岩夹层。统计得知，在该地层钻直井时，平均机械钻速为2.01 m/h。通过岩石力学试验和测井数据可知，太古界地层均质性较差，可钻性6～8级。另因地层研磨性强，纯度、成分和胶结强度等存在差异，不同井的岩石单轴抗压强度波动较大，硬度不同。但该地层内摩擦角变化小，研磨性变化不大。
2）地层松软，定向困难。吉华1区块潜山埋藏浅，白垩系地层胶结疏松，成岩性差，可钻性1～3级，造斜率难以保证，定向困难。
3）垂深浅、水垂比大，水平段延伸困难。吉华1区块潜山最浅埋深200 m，以水平段长500 m计算，水平井的水垂比超过了2，钻具摩阻扭矩大，钻压难以有效传递，滑动钻进困难。
4）对钻井液性能要求高。吉华1区块浅层大斜度井，存在稳斜井段长、易形成岩屑床、携岩困难、易出现托压现象等问题。同时，储层钻遇率高，储层保护要求高。且该区块为环境敏感地区，对环保要求更为严格。
5）套管下入难度大。水垂比高，下套管时下行阻力大，仅靠自重无法下至设计位置，需加压才能向下滑动，但常规钻机大钩加压能力有限，同时加压也可能导致套管柱发生屈曲。
2. 钻井关键技术
针对上述钻井技术难点，从井身结构优化、钻具组合优化、钻井液优选，以及钻井提速提效、套管安全下入等方面进行了研究，形成了吉兰泰油田吉华1区块超浅层水平井钻井关键技术。
2.1 井身结构优化
设计水平井的井身结构时，除了考虑地层压力、必封点等因素外，还应考虑钻井设备负荷和井下风险。在保证实现地质目标的前提下，尽可能缩短裸眼段长度、降低摩阻扭矩、缩短裸眼浸泡时间和减轻钻机负荷，并降低井壁垮塌风险。
根据吉华1区块的地质条件和地层三压力剖面，提出了3种井身结构：
井身结构1：1）下入30 m长的导管，封流沙层；2）一开采用ϕ311.1 mm钻头钻入太古界3～5 m，下入ϕ244.5 mm套管；3）二开采用ϕ215.9 mm钻头专打储层，下入ϕ139.7 mm套管。
井身结构2：1）减小钻头尺寸，保障造斜率，下入30 m长的导管，封流沙层；2）一开采用241.3 mm钻头钻入太古界3～5 m，下入ϕ200.0 mm套管；3）二开采用ϕ171.3 mm钻头专打储层，下入ϕ139.7 mm套管。
井身结构3：1）一开采用ϕ311.1 mm钻头钻至井深201 m，下入ϕ244.5 mm套管；2二开采用ϕ215.9 mm钻头钻至完钻井深，下入ϕ139.7 mm套管完钻。
从地质情况、后期完井情况等方面考虑，选用“直—增—稳—增—稳”五段制井身剖面，造斜段采用6°/30m左右造斜率增斜至60°，稳斜20～30 m，增斜段采用（4°～6°）/30m造斜率增斜至A靶和B靶连线井斜角度。该剖面具有以下优点：1）在白垩系地层完成造斜段施工，增斜段以较小的狗腿度增斜至设计井斜，有效降低潜山片麻岩地层定向施工难度；2）有效缩短潜山片麻岩地层定向段长度，提高机械钻速，缩短钻井周期，降低钻井施工难度。因此，选用井身结构1。
2.2 钻具组合优化
1）一开造斜钻具组合优化。主要指一开井段的螺杆优选。通过在吉华1平1井使用牙轮钻头+1.5°螺杆钻具发现，白垩系泥岩起步造斜率较低，导致后期对造斜率要求高的情况。在吉华1平7井试验了牙轮钻头+1.75°螺杆钻具，满足了造斜率5.7°/30m的要求。之后，吉华1平11井和吉华1平13井根据造斜率直接选用了1.75°螺杆钻具+PDC钻头进行造斜。
2）二开钻具组合优化。主要指二开井段的钻具组合优化。主体采用倒装钻具组合，在近钻头加放2柱加重钻杆，提高底部刚性，增强稳斜能力。上部在60°井斜角之前安装加重钻杆，以保证井底钻压充足。因此，推荐二开采用以下钻具组合：ϕ215.9 mm个性化PDC钻头+ϕ172.0 mm1.0°螺杆钻具+浮阀+MWD+ϕ165.1 mm无磁钻铤×1根+ϕ127.0 mm加重钻杆×6根+ϕ127.0 mm钻杆×22根+ϕ172.0 mm水力振荡器+ϕ127.0 mm钻杆×32根+ϕ127.0 mm加重钻杆×24根+ϕ127.0 mm钻杆。
2.3 钻井液优选
根据室内试验结果和吉华1区块前期现场应用情况，选用低固相钻井液，其配方为1.5%～2.0%膨润土+0.1%～0.2%纯碱+0.1%～0.3%烧碱+0.1%～0.2%KPAM（钻井液用聚丙烯酰胺钾盐）+0.5%～1.0%双聚胺盐+1.0%～2.0%改性降滤失剂+1.0%～1.5%纳米润滑防塌剂+1.0%～2.0%润滑封堵剂+环保润滑剂。KPAM具有提黏、降滤失、防塌和堵漏等作用，润滑封堵剂增强封堵性能，环保润滑剂在水平井段加强润滑性。该钻井液的主要性能参数：密度为1.05～1.08 kg/L，黏度为40～50 s，初切力为1～4 Pa，终切力为5～10 Pa，API滤失量≤5 mL。该钻井液具有环保性好、储层保护效果好、润滑性好、可减小托压、携岩效率高等特点[5]。
2.4 套管下入方式优选
采用软件模拟分析用常规方式下套管时不同摩阻系数下的载荷和下放摩阻，结果见表1。
表 1 常规下套管模拟分析结果Table 1. Simulation results of conventional casing running套管外径/mm 摩阻系数 上提载荷/kN 静载荷/kN 下放载荷/kN 下放摩阻/kN 水平段长/m 管内 管外 139.7 0.25 0.40 284.7 137.8 31.4 106.4 800 0.25 0.45 300.6 17.3 120.4 由表1可知，ϕ139.7 mm套管下至水平段距离根端800 m处时，下放摩阻120.4 kN，而下放载荷仅为17.3 kN，若下套管遇阻，可供下压的操控余量少，且井斜角、位移较大，存在套管无法下入的风险。
基于此，提出了下套管方案1（漂浮下套管）和下套管方案2（顶驱下套管），并进行了相应的效果分析[6-8]。
1）漂浮下套管。对不同漂浮段长度进行了模拟计算，发现漂浮段长度为800 m时，最有利于套管安全下入。在此基础上，模拟计算漂浮下套管时不同摩阻系数下的载荷和下放摩阻，结果见表2。
表 2 漂浮下套管模拟分析结果Table 2. Simulation results of float casing running套管外径/mm 摩阻系数 上提载荷/kN 静载荷/kN 下放载荷/kN 下放摩阻/kN 水平段长/m 管内 管外 139.7 0.25 0.40 191.4 115.9 53.4 62.5 800 0.25 0.45 198.0 47.7 68.2 由表2可知，ϕ139.7 mm套管下至水平段距离根 端 800 m 处时，下放摩阻在65 kN左右，下放载荷在50 kN左右，井口操作余量较常规下套管方式增加32.7 kN，处理复杂能力有效提高。
2）顶驱下套管。由模拟计算结果可知，ϕ139.7 mm套管的安全临界载荷约为130 kN，安全系数取1.25，则井口套管可承受104 kN的压力。在水平段长800 m、井斜角小于80°的工况下，常规顶驱重量按100 kN计算，则顶驱下套管时井口有117.3 kN的操作余量，而在相同工况下，漂浮下套管时井口只有50 kN的操作余量，说明顶驱下套管应对风险的能力更强。同时，配合半刚性套管扶正器，可减小下套管阻力。在水平段长度大于1 000 m且井斜角大于80°时，建议采用“漂浮+顶驱”复合下套管方式。
2.5 钻头优选及提速提效技术
2.5.1 个性化钻头设计
针对太古界片麻岩强度高、研磨性强的特点以及浅层水平井钻压不足的问题，设计了个性化PDC钻头。具体设计方案为：采用6刀翼、ϕ13.0 mm复合片孕镶切削齿，增加钻头的抗研磨性，提高钻头单趟钻的有效进尺；调小切削齿的后倾角，增强钻头吃入地层的能力；整体刀翼采用弧形设计，便于优化水力参数[9]。
2.5.2 井眼清洁技术
在所钻水平井中，从二开造斜开始，每钻进150～200 m进行一次短起下，以破坏岩屑床，确保井眼清洁通畅。但随着井眼延伸及井斜角增大，仅依靠提高排量无法将岩屑循环出，需要在钻具组合中添加井眼清洁器。井眼清洁器的特点是直接安装在钻杆上，成为钻柱的一部分，随钻柱旋转。在旋转钻进中，井眼清洁器“清洁段”的槽道勺形结构可以起到搅动和破坏岩屑床的作用，通过改善大斜度井、大位移井、水平井井眼底边区域钻井液的流场特性，将岩屑“抛向”高边环空，被钻井液携出，从而减少或消除岩屑堆积形成的岩屑床。理论计算认为，保证井眼不产生岩屑床的最小排量为33 L/s、转盘转速60 r/min。使用井眼清洁器时，建议尽量维持较高的排量和转速，以保证返屑顺利[10]。
2.5.3 提速提效技术
为了克服水平井摩阻扭矩大、托压严重的问题，需要在水平稳斜段增加水力振荡器。水力振荡器在水力作用下可产生轴向振动，从而降低钻柱与井眼之间的摩阻，提高钻进中钻压传递的有效性。在定向钻进中改善钻压的传递情况，从而有效解决钻头加压难题，增加水平井的延伸长度，提高钻井效率[11-12]。
3. 现场应用
截至目前，吉兰泰油田吉华1区块4口超浅层水平井应用了超浅层水平井钻井关键技术，钻井过程中均未出现任何井下故障，现场应用效果良好（见表3）。
表 3 4口超浅层水平井钻井完井参数Table 3. Drilling and completion parameters of 4 ultra-shallow horizontal wells井号 井深/m 垂深/m 最大井斜角/（°） 水平位移/m 水平段长/m 套管下放方式推荐 实际施工 吉华1平1井 1 422 636 78.00 1 080 817 顶驱下压 顶驱下压
（压力70～100 kN）吉华1平7井 1 326 641 72.38 1 040 783 顶驱下压 顶驱下压
（压力40～60 kN）吉华1平13井 1 493 663 78.13 1 132 843 顶驱下压 顶驱下压
（压力10 kN）吉华1平11井 1 922 634 85.82 1 591 1 204 “漂浮+顶驱”复合下套管 复合下套管至接箍位置
（井深797.67 m处）其中，吉华1平1井首次应用该技术获得成功，属于国内首口潜山片麻岩浅层水平井；吉华1平11井创造了完井井深1 922 m、水平位移1 591 m、水平段长1 204 m等3项行业纪录。
吉华1平11井采用了二开井身结构，导管封固流沙层，一开从井深107 m造斜，增斜段为107～665 m，井斜角增为75°，二开调整至83°，并在水平段（1 625～1 922 m）使用了水力振荡器+MWD+高速螺杆等的钻具组合。
吉华1平11井固井下套管时采用了“漂浮+顶驱”复合下套管技术，管串结构为：ϕ139.7 mm旋转式导向浮鞋+ϕ139.7 mm套管1根+ϕ139.7 mm舌板式浮箍+ϕ139.7 mm套管1根+ϕ139.7 mm阀式浮箍+套管柱+ϕ139.7 mm漂浮接箍（位于井深797.67 m处）+ϕ139.7 mm套管柱（井口）。在未采取任何技术措施的情况下，仅用时8 h便顺利将169 根油层套管及全部附件顺利送至预定位置，整个过程中无阻卡及异常情况发生，漂浮工具开孔正常，漂浮接箍滑套顺利推送至浮箍位置。
4. 结 论
1）从井身结构优化、钻具组合优化、钻井液优选，以及钻井提速提效技术、套管安全下入技术等方面进行研究，形成了吉兰泰油田吉华1区块超浅层水平井钻井关键技术。
2）在吉华1区块超浅层水平井二开造斜段和水平井段集成应用减摩减阻技术、井眼清洁技术及“漂浮+顶驱”复合下套管技术之后，水平段由800 m延伸到了1 200 m，提高了吉兰泰油田吉华1区块的水平井技术，大幅增加了油层接触面积。
3）建议进一步深化钻井提速提效技术研究，探索试验不同种类个性化钻头及配套提速工具，以实现吉兰泰油田吉华1区块超浅层油藏的高效开发。
-
![]()

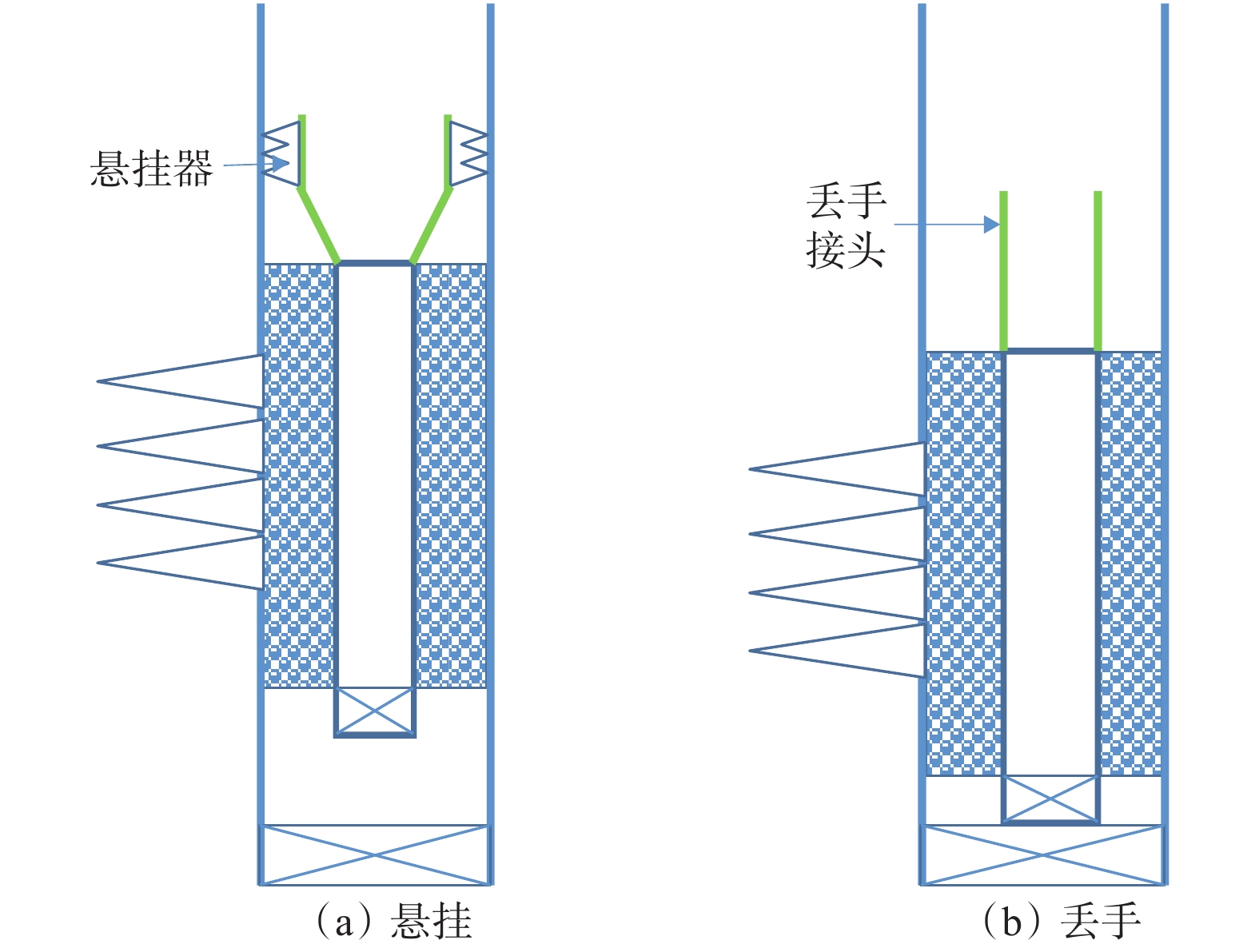

图 4 形状记忆筛管直井防砂完井工艺
Figure 4. Sand control completion process with shape memory screen in vertical well
-
[1] 于法浩,蒋召平,白健华,等. 渤海油田稠油水平井防砂筛管耐温能力的确定[J]. 石油钻探技术, 2018, 46(6): 65–70. YU Fahao, JIANG Zhaoping, BAI Jianhua, et al. Determination of the temperature resistance capacity of sand control screen linear in horizontal heavy oil wells in the Bohai Oilfield[J]. Petroleum Drilling Techniques, 2018, 46(6): 65–70.
[2] 郝宙正,左凯,刘禹铭,等. 中短半径井眼固井防砂一体化管柱研究与试验[J]. 石油钻探技术, 2019, 47(2): 99–104. doi: 10.11911/syztjs.2019012 HAO Zhouzheng, ZUO Kai, LIU Yuming, et al. Research and testing of the integrated string for cementing and controlling sand in a medium-short radius wellbore[J]. Petroleum Drilling Techniques, 2019, 47(2): 99–104. doi: 10.11911/syztjs.2019012
[3] 韩耀图,刘鹏,林家昱,等. 侧钻水平井固井充填防砂一体化工艺的应用: 以曹妃甸11-2油田为例[J]. 断块油气田, 2018, 25(3): 390–393. HAN Yaotu, LIU Peng, LIN Jiayu, et al. Application of cementing and gravel packing sand control integrated technology to sidetracked horizontal well: taking Caofeidian 11-2 Oilfield as an example[J]. Fault-Block Oil & Gas Field, 2018, 25(3): 390–393.
[4] 魏爱拴,陈胜宏,许杰,等. 海上油田固井防砂一体化技术[J]. 石油钻采工艺, 2017, 39(5): 570–573. WEI Aishuan, CHEN Shenghong, XU Jie, et al. Integrated cementing and sand control technology in offshore oilfields[J]. Oil Drilling & Production Technology, 2017, 39(5): 570–573.
[5] METCALFE P. Expandable sand screen technology increases production[J]. World Oil, 2000, 221(2): 94–95.
[6] MCMILLIN K. Using expandable sand screens in unconsolidated formations[J]. Offshore, 2000, 1(11): 52–53.
[7] WANG Xiuli, OSUNJAYE G. Advancement in open hole sand control applications using shape memory polymer[R]. SPE 181361, 2016.
[8] GBENGA O, TARIK A. Open hole sand control optimization using shape memory polymer conformable screen with inflow control application[R]. SPE 183947, 2017.
[9] 王垚, 李春福, 林元华, 等. SMA在石油工程中的应用研究进展[J]. 材料导报, 2016, 30(增刊2): 98–102, 107. WANG Yao, LI Chunfu, LIN Yuanhua, et al. Research progress of application of SMA in petroleum engineering[J]. Materials Reports, 2016, 30(Supplement2): 98–102, 107.
[10] 光新军,王敏生. 海洋天然气水合物试采关键技术[J]. 石油钻探技术, 2016, 44(5): 45–50. GUANG Xinjun, WANG Minsheng. Key production test technologies for offshore natural gas hydrate[J]. Petroleum Drilling Techniques, 2016, 44(5): 45–50.
[11] 张福强. 形状记忆高分子材料[J]. 高分子通报, 1995, 16(1): 34–42. ZHANG Fuqiang. Shape memory polymer materials[J]. Polymer Bulletin, 1995, 16(1): 34–42.
[12] 童征,裴晓含,沈泽俊,等. 橡胶基增强型热致形状记忆复合材料体系[J]. 石油勘探与开发, 2016, 43(6): 1005–1013. TONG Zheng, PEI Xiaohan, SHEN Zejun, et al. An enhanced thermo-actuated shape memory polymer composite coupled with elastomer[J]. Petroleum Exploration and Development, 2016, 43(6): 1005–1013.
[13] 孙德旭,陈雪,梁伟,等. 聚氨酯类自膨胀防砂材料制备及性能评价[J]. 油田化学, 2016, 34(2): 217–221. SUN Dexu, CHEN Xue, LIANG Wei, et al. Preparation and performance evaluation of polyurethane-expandable material in sand control[J]. Oilfield Chemistry, 2016, 34(2): 217–221.
[14] 李昕,李树材. 形状记忆聚氨酯的性能研究及应用[J]. 化工新型材料, 2013, 41(6): 171–174. LI Xin, LI Shucai. Progress of performance and application research of shape memory polyurethane[J]. New Chemical Materials, 2013, 41(6): 171–174.
[15] 蓝承东．形状记忆聚氨酯的制备及性能研究[D]．广州: 广东工业大学材料与能源学院, 2015． LAN Chengdong. Preparation and property of shape memory polyurethane[D]. Guangzhou: Guangdong University of Technology, School of Materials and Energy, 2015.
[16] 李帅,张均,陈建君,等. 形状记忆聚氨酯泡沫的制备与性能研究[J]. 聚氨酯工业, 2019, 34(2): 20–22. LI Shuai, ZHANG Jun, CHEN Jianjun, et al. Preparation and properties of shape memory polyurethane foam[J]. Polyurethane Industry, 2019, 34(2): 20–22.
[17] 崔航,王锋,胡剑青,等. 形状记忆聚氨酯材料的研究进展[J]. 材料导报, 2017, 31(3): 1–6, 31. CUI Hang, WANG Feng, HU Jianqing, et al. Research progress of shape memory polyurethane materials[J]. Materials Review, 2017, 31(3): 1–6, 31.
[18] 王敏生,光新军,孔令军. 形状记忆聚合物在石油工程中的应用前景[J]. 石油钻探技术, 2018, 46(5): 14–20. WANG Minsheng, GUANG Xinjun, KONG Lingjun. The prospects of applying shape memory polymer in petroleum engineering[J]. Petroleum Drilling Techniques, 2018, 46(5): 14–20.
-
