卡瓦下座用表面改性可溶性镁合金耐腐蚀性能研究

柳洁; 沈德来; 严锐锋; 邓伟; 屈文涛

doi:10.11911/syztjs.2024011

卡瓦下座用表面改性可溶性镁合金耐腐蚀性能研究

柳洁^1,,
沈德来²,
严锐锋¹,
邓伟¹,
屈文涛^2, ,

1.
中国石油长庆油田分公司第三采气厂，陕西西安 710018
2.
西安石油大学机械工程学院，陕西西安 710065

基金项目: 陕西省重点研发计划项目“井下服役耐高温钛基 SMA 智能驱动封隔技术研究”（编号：2022GY-401）资助。

详细信息

作者简介:
柳洁（1982—），男，甘肃庄浪人，2005年毕业于西安石油大学油气储运工程专业，2011年获西安石油大学石油与天然气工程专业工程硕士学位，高级工程师，主要从事常规油气田天然气开发方面的研究工作。E-mail：ljie1_cq@petrochina.com.cn

通讯作者:
屈文涛，wtqu@xsyu.edu.cn

中图分类号: TE983
计量
- 文章访问数: 121
- HTML全文浏览量: 23
- PDF下载量: 47
出版历程
- 收稿日期: 2023-07-18
- 修回日期: 2024-01-06
- 网络出版日期: 2024-01-30
- 刊出日期: 2024-05-24

Study on the Corrosion Resistance of Surface-Modified Soluble Magnesium Alloy for Slip Base

1.
No.3 Gas Production Plant, PetroChina Changqing Oilfield Company, Xi'an, Shaanxi, 710018, China
2.
Mechanical Engineering College, Xi’an Shiyou University, Xi'an, Shaanxi, 710065, China

摘要

摘要:
采用可溶性镁合金制作的节流器卡瓦下座，在井下服役过程中常因其降解速率过快而引起节流器失效，为此对可溶性镁合金表面进行了改性。为了解可溶性镁合金表面改性后的耐腐蚀性能，采用扫描电子显微镜观察了表面改性镁合金腐蚀前后表面的微观结构，采用X射线衍射仪和红外光谱仪分析了表面改性镁合金表腐蚀前后的物相结构，通过电化学试验和浸泡失重试验评价了其在pH值为3.0，7.2和9.0模拟井液中的耐腐蚀性能。与镁合金相比，在不同pH值的模拟井液中，表面改性镁合金的腐蚀电位均正移了约1.1 V，腐蚀电流密度均降低了3个数量级，腐蚀速率均降低了约3 mm/a；与pH值为7.2的模拟井液相比，在pH值为3.0的模拟井液中，表面改性镁合金的电荷转移电阻从9.13×10⁶ Ω·cm²降至1.91×10⁶ Ω·cm²。研究表明，与镁合金相比，表面改性镁合金在pH值为3.0，7.2和9.0模拟井液中的耐腐蚀性能均显著提高，但其在酸性模拟井液中的耐腐蚀性能大程度降低，易降解。对表面改性镁合金卡瓦下座节流器进行了现场试验，试验表明，表面改性镁合金卡瓦下座的承压性能、耐腐蚀性能满足要求，且易于打捞。研究和现场试验结果均表明，表面改性镁合金的耐腐蚀性能满足可溶性卡瓦下座的要求，为其应用于井下节流器提供了依据。
- 井下节流器 /
- 卡瓦下座 /
- 镁合金 /
- 表面改性 /
- 微观结构 /
- 耐腐蚀性能
Abstract:
The throttling slip base made of soluble magnesium alloy often fails due to its rapid degradation rate during downhole service. Therefore, the surface of soluble magnesium alloy was modified to solve the problem. In order to understand the corrosion resistance of the surface-modified soluble magnesium alloy, the microstructure of surface-modified magnesium alloy before and after corrosion was observed with scanning electron microscopy(SEM). The phase structure of surface-modified magnesium alloy before and after surface corrosion was analyzed by X-ray diffraction (XRD) and infrared spectrometer. The corrosion resistance of the alloy in simulated well fluids at pH 3.0, 7.2, and 9.0 was evaluated by electrochemical and immersion tests. Compared with magnesium alloy, the corrosion potential of surface-modified magnesium alloy was positively shifted by about 1.1 V; the corrosion current density was reduced by three orders of magnitude, and the corrosion rate was reduced by about 3 mm/a in the simulated well fluids at different pH values. Compared with the simulated well fluid at pH 7.2, the charge transfer resistance of the surface-modified magnesium alloy decreased from 9.13×10⁶ Ω·cm² to 1.91×10⁶ Ω·cm² in the simulated well fluid at pH 3.0. The results show that compared with magnesium alloy, the corrosion resistance of surface-modified magnesium alloy in simulated well fluids at pH 3.0, 7.2, and 9.0 is significantly improved, while the corrosion resistance of surface-modified magnesium alloy in acidic simulated well fluids is greatly reduced and easy to degrade. The field test of the throttling slip base of the surface-modified magnesium alloy shows that the pressure performance and corrosion resistance of the slip base meet the requirements, and it is easy to be salvaged. The research and field test show that the corrosion resistance of the surface-modified magnesium alloy meets the requirements of soluble slip base, which provides a basis for its application in downhole throttling.
- downhole throttles /
- slip base /
- magnesium alloy /
- surface modification /
- microstructure /
- corrosion resistance

HTML全文

准噶尔盆地玛湖凹陷是一个多层系成藏的大型富烃凹陷，其高效开发对保障国家能源安全具有重要意义^[1–4]。玛湖凹陷油藏岩相特征复杂，储集层埋藏深，砾石与基质岩石力学差异显著，非均质程度高，动用难度极大^[5–7]。近年来采用水平井段内多簇射孔体积压裂技术开发，产量实现了突破。玛湖油藏开发实践表明，水平井压裂后，井下鹰眼监测显示段内各簇射孔孔眼冲蚀不均^[8–9]，证明在水平井水力压裂过程中，井筒在高速流场、压力场等多场耦合作用下对孔眼形态、支撑剂与压裂液等材料性能产生巨大影响，高强度的冲击、挤压、磨蚀等行为易造成井下出现复杂情况。

高速携砂液对套管的影响一直以来都是石油工业的热点问题。早在1988 年，J. B. Crump等人^[10]率先利用室内循环流动设备，初步分析了孔眼冲蚀机理，揭开了孔眼冲蚀研究的序幕。之后的相关研究主要分为室内模拟试验、大型矿场模拟试验与数值模拟3个方面。室内模拟试验方面，A. M. El-Rabba等人^[11–13]利用冲蚀试验装置开展了射孔孔眼冲蚀规律研究，发现射孔孔眼冲蚀程度与支撑剂颗粒大小、加砂浓度、射孔孔眼直径、流体黏度、携砂液流速等多种因素有关。2014年，魏辽等人^[14]针对套管固井滑套工具开展了冲蚀磨损试验研究，发现滑套工具孔眼冲蚀磨损速率与砂比呈线性关系。随后，C. L. Stokely等人^[15]基于矿场大尺度高压、高排量携砂液回路循环系统率先开展了携砂液在多簇射孔套管中的流动分配研究，发现射孔孔眼冲蚀与流量分配参数相关。王国荣等人^[16]针对套管固井滑套开展了压裂冲蚀试验，发现固井滑套孔眼对管路整体压力损耗、试验流量、泵送能力等的影响明显。Wu Baocheng等人^[17]基于大型冲蚀试验系统开展了不同工况参数对射孔孔眼形态的影响规律，发现射孔孔眼冲蚀分为圆度冲蚀与直径冲蚀2个阶段。数值模拟方面，Long Gongbo等人^[18–20]基于J. B. Crump的试验数据，建立了射孔孔眼冲蚀的半解析模型，证明了射孔孔眼直径和射孔系数与支撑剂浓度和射孔速度的平方成正比。M. Suzuki等人^[21–25]针对多相流对弯管、变径管、井口四通造成的冲蚀问题，研究了三维数值建模方法。J. Thaker等人^[26]研究了3种类型的间歇流对对冲侵蚀的影响，并基于界面动力学理论提出了管道中的4种主要侵蚀机制。刘雁蜀等人^[27–28]采用数值模拟方法研究了携砂液对射孔孔眼的冲蚀效应，发现排量与加砂浓度、孔眼冲蚀速率成正相关。Wu Baocheng等人^[29]建立了水平段大排量加砂压裂过程射孔套管冲蚀的有限元模型，发现携砂液的加砂浓度是影响射孔孔眼冲蚀速率的主因。

前人研究大多基于室内试验，难以还原压裂现场中携砂液与套管的相互作用，研究结果与井下鹰眼监测结果具有一定差距。因此，笔者采用自主研制的孔眼冲蚀大型现场试验模拟系统，采用真实压裂设备及压裂材料，开展了高速携砂液冲蚀套管及压裂材料的试验，分析了高速携砂液对套管的影响，建立了高速冲蚀套管内支撑剂运移数值模型并分析了支撑剂运移规律，验证了孔眼形状变化规律，以期为玛湖砾岩储层高效开发提供理论依据。

1. 大型孔眼冲蚀现场试验

1.1 试验设备

为研究实际压裂中高速携砂液从流入套管到流出射孔孔眼时，套管及压裂材料性能的变化，自主设计了孔眼冲蚀大型现场试验模拟系统，如图1所示。该系统包括供水车、运砂车、混砂车、压裂车、高压管道、仪表车和射孔套管。供水车向压裂车供应压裂液，每辆车可以提供30 m³的液体。运砂车主要用于储存和提供石英砂，每辆车可提供20 m³石英砂。混砂车主要用于混合、搅拌和运输石英砂，其具有自动控制系统，可根据需要实时调整添加剂加量、加砂浓度、泵压等参数。压裂车可向套管泵送携砂液，经测试通过射孔孔眼流体的最大流速为200 m/s，最大注入压力为105 MPa。高压管道是压裂液的主要注入通道，其最大承受压力可达110 MPa。仪表车可实时控制和监测记录压力、流量、压裂液密度、水功率等参数。该系统还包括一个专门设计的废液罐，用于储存流出的压裂液。

图 1 孔眼冲蚀现场试验系统

Figure 1. Field experiment system for perforation erosion

下载: 全尺寸图片幻灯片

室内测试仪器包括手持式3D扫描仪、医用CT、显微镜、多目数筛网和电子黏度计。手持式3D扫描仪的精度为0.1 mm，可真实还原冲蚀后孔眼内壁形状。医用CT的精度可达0.01 mm，可真实还原冲蚀后套管直径的变化。显微镜与多目数筛网可对孔眼处流出的支撑剂进行观察与测量。电子黏度计的精度为1 mPa·s，用于测量压裂液高速剪切前后的黏度。

试验套管采用目前玛湖压裂现场经常使用的套管加工而成，其钢级为TP125V，外径为139.7 mm，壁厚为10.54 mm，抗内压强度为90.7 MPa。从套管上截取长度为1 m的短节，并在套管侧面钻取1个10 mm圆孔模拟射孔孔眼，在套管的一端加工可连接高压管道的螺纹，并焊接封堵另一端，使压裂液仅可通过套管中部预留的直径为10 mm的孔眼流出，以真实还原压裂现场携砂液的流动状态。模拟井筒如图2所示。

图 2 模拟井筒示意

Figure 2. Simulated wellbore

下载: 全尺寸图片幻灯片

1.2 试验设计

根据玛湖现场施工方案确定试验参数，玛湖压裂施工参数为单段一簇，每簇16孔，排量12 m³/min，单孔排量0.75 m³/min，压裂液为变黏压裂液，支撑剂为40/70 目石英砂，加砂浓度90～240 kg/m³。由于套管材料、射孔孔眼直径、加砂浓度、支撑剂与压裂液类型与现场压裂相同，故仅需保证单孔排量与施工时单段内平均单孔排量一致即可，但由于压裂车排量调整分度为0.1 m³/min，故将试验排量定为0.8 m³/min。试验对应参数见表1，试验1～3探究加砂浓度为90～240 kg/m³时高压、高速携砂液在套管内流动对套管及石英砂颗粒的影响，试验1～4探究加砂浓度为90～280 kg/m³时高压、高速携砂液在套管内流动对压裂液黏度的影响，试验5为验证模型试验。

表 1 试验参数

Table 1. Experimental parameters

试验序号	排量/（m³·min⁻¹）	压裂液类型	加砂浓度/（kg·m⁻³）	支撑剂用量/t	支撑剂类型
1	0.8	低黏压裂液	90	8.00	40/70目石英砂
2	0.8	低黏压裂液	160	8.02	40/70目石英砂
3	0.8	低黏压裂液	240	8.02	40/70目石英砂
4	0.8	低黏压裂液	280	11.00	40/70目石英砂
5	0.8	高黏压裂液	90	3.25	40/70目石英砂

下载: 导出CSV

| 显示表格

1.3 试验流程

试验流程图如图3所示。试验时，试验区与操作区分开，以避免高压和高流速流体造成的风险。试验的具体步骤为：

图 3 孔眼冲蚀试验流程

Figure 3. Experiment process of perforation erosion

下载: 全尺寸图片幻灯片

1）连接压裂车组相关管线，铺置地面管线；

2）将模拟井筒放到测试系统中，紧固相关的螺栓；

3）连接测试系统与动力系统相关管线；

4）进行低排量试压，确保管线各接口处密封性良好；

5）测试系统周围50 m范围内为高压区，清空高压区人员，拉起警戒线；

6）启动压裂泵车，进行冲蚀试验，达到预定试验要求后，停泵，观测孔眼冲蚀情况。

1.4 试验结果分析

1.4.1 冲蚀后孔眼内壁形态变化规律

射孔孔眼经过不同加砂浓度流体冲蚀后的内壁形状、最大直径和压降如图4所示。从图4可以看出，在相同施工参数条件下，随着加砂浓度增大，孔眼冲蚀后内壁的最大直径由初始的10.00 mm逐渐扩大至12.68 mm，且压降也逐渐增至12.01 MPa，二者均呈单调递增趋势。这是因为随着加砂浓度增大，石英砂与孔眼的碰撞强度增加，对孔眼的冲蚀作用增强，孔径变大后，孔眼摩阻下降，压降增大。

图 4 射孔处孔眼在不同砂浓度冲蚀后的内壁形状、最大直径和压降

Figure 4. Inner wall shape, maximum diameter, and pressure drop after erosion with different sand concentrations at perforation area

下载: 全尺寸图片幻灯片

基于3D扫描成像和孔眼内壁数值化描述，构建冲蚀后孔眼内壁面的几何模型，沿井筒轴向对孔眼内壁形态进行二维投影刻画，截取孔眼内壁曲线形态，对孔眼内壁曲线进行函数拟合，得到套管内壁面曲线，如图5所示。

图 5 不同砂浓度冲蚀后孔眼内壁形状投影

Figure 5. Projection of inner wall shape of perforation after erosion at different sand concentrations

下载: 全尺寸图片幻灯片

将孔眼内壁曲线函数与其对应工况下压裂液经过孔眼前后的压降相结合，拟合得到压裂液经过孔眼前后的压降与孔眼内壁单侧曲线函数间的关系：

$y = a{x^3} + b{x^2} + cx + d$

(1)

$其中\quad a=-0.034\Delta p^2+0.770\ 6\Delta p-4.379\ 2$

(2)

$b=1.144\ 2\Delta p^2-25.837\Delta p+146.48$

(3)

$c=-11.698\Delta p^2+263.67\Delta p-1\ 493.5$

(4)

$d=34.105\Delta p^2-768.3\Delta p+4361.9$

(5)

式中：a，b，c和d为方程式的系数；Δp为压裂液经过孔眼前后的压降，MPa；y为孔眼深度，mm，y≤10 mm；x为孔眼直径，mm，x≥5 mm。

1.4.2 套管内壁支撑剂附着规律

高速流动的携砂液会使支撑剂附着在套管壁上，致使套管内径缩小。为了降低工具下入困难等风险，试验结束后对试验套管内径进行了CT扫描，以分析套管内壁支撑剂附着规律，结果如图6和图7所示。

图 6 加砂浓度90 kg/m³冲蚀后井筒内部附着支撑剂厚度

Figure 6. Proppant thickness attached to wellbore after erosion at a sand concentration of 90 kg/m³

下载: 全尺寸图片幻灯片

图 7 不同加砂浓度冲蚀后井筒CT扫描图像

Figure 7. CT scan image of wellbore after erosion at different sand concentrations

下载: 全尺寸图片幻灯片

图6为加砂浓度为90 kg/m³冲蚀后井筒内部附着支撑剂的厚度。从图6可以看出，支撑剂的附着层厚度由井筒跟端至趾端呈逐渐增大的趋势，这是因为支撑剂在井筒内壁的附着会使井筒内过流面积减小，导致井筒摩阻增大、下旋塞受阻现象，使得越接近井筒趾端，支撑剂附着厚度越大。

图7为不同加砂浓度冲蚀后井筒CT扫描图像。从图7可以看出：在加砂浓度相同时，井筒内壁除最下方位置处支撑剂与井筒内壁紧贴外，其余位置处支撑剂与井筒内壁间存在明显空隙，证明了支撑剂附着受重力影响较为明显；随着加砂浓度增大，不同位置处支撑剂内壁附着层的形态存在明显差异；随着加砂浓度增大，支撑剂的附着量随之增大，支撑剂附着层与井筒间的空隙逐渐增大，当加砂浓度增至240 kg/m³时，跟端处附着层出现不连续的情况；而趾端随着加砂浓度增大，支撑剂附着量呈降低的趋势，且附着层的非均质性显著增强。

1.4.3 支撑剂破碎规律

支撑剂支撑裂缝是在非常规储层建立高效油气渗流通道的方法之一，支撑剂进入储层前发生破碎会导致储层改造达不到预期效果，因此有必要研究支撑剂在高速携砂液中的破碎规律。

图8为40/70目石英砂冲蚀试验前后的形貌。从图8可以看出：冲蚀试验前石英砂颗粒形状完整、棱角突出；加砂浓度90 kg/m³的冲蚀试验后，大多数石英砂颗粒棱角被磨圆并伴随少量碎屑，其粒径大幅缩小；加砂浓度160 kg/m³的冲蚀试验后，石英砂出现大量块状碎屑，粒径进一步变小；加砂浓度240 kg/m³的冲蚀试验后，石英砂出现块状碎屑的同时，伴随着更多的粉状碎屑，粒径再次变小。

图 8 40/70目石英砂冲蚀试验前后的形貌

Figure 8. Morphology of 40/70 mesh quartz sand before and after erosion test

下载: 全尺寸图片幻灯片

图9 为冲蚀试验前后石英砂碎屑占比及平均粒径。从图9可以看出，随着加砂浓度增大，石英砂平均粒径先大幅变小，随后变小速率逐渐减缓。这是由于随着加砂浓度增大，石英砂与套管壁及石英砂颗粒之间的碰撞概率增大，平均粒径呈现持续变小趋势，石英砂碎屑占比逐渐增大，这与显微成像下的石英砂颗粒形状变化规律一致。

图 9 40/70目石英砂在不同加砂浓度冲蚀前后粉屑占比和平均粒径

Figure 9. Powder proportion and average particle size of 40/70 mesh quartz sand before and after erosion at different sand concentrations

下载: 全尺寸图片幻灯片

1.4.4 压裂液黏度变化规律

压裂液是输送支撑剂进入人工裂缝的主要介质，其黏度高低决定了支撑剂的携带量及施工压力的高低。压裂液降黏率定义为压裂液黏度降低幅度与原始黏度的比。图10所示为压裂液在不同加砂浓度冲蚀后的降黏率。从图10可以看出，随着加砂浓度增大，压裂液的降黏率呈先增大后减小的趋势。这是由于随着加砂浓度增大，砂粒的运动对压裂液存在剪切作用，导致其黏度降低，但加砂浓度大于240 kg/m³时，由于砂粒分布密度过大，砂粒运动受到限制，剪切作用减弱。

图 10 压裂液在不同加砂浓度冲蚀后的降黏率

Figure 10. Viscosity reduction ratio of fracturing fluid after erosion at different sand concentrations

下载: 全尺寸图片幻灯片

2. 高速冲蚀套管内支撑剂运移数值模拟

为进一步验证冲蚀后孔眼内壁形态变化拟合公式的可靠性，并探究支撑剂的附着规律，采用目前主流的流固耦合软件Fluent进行有限元模拟。

2.1 模型建立方法

2.1.1 几何模型

几何模型主要分为跟端、射孔孔眼和封闭趾端3部分。套管尺寸与试验一致，射孔孔眼在套管中间位置，射孔孔眼竖直向上，如图11所示。

图 11 井筒几何模型

Figure 11. Wellbore geometry model

下载: 全尺寸图片幻灯片

2.1.2 网格划分

为提高数值模拟的计算效率和计算结果的准确度，将网格设置为非结构化网格，并在进口和射孔孔眼处建立边界层。网格具体结构如图12所示。

图 12 网格划分示意

Figure 12. Schematic diagram of meshing

下载: 全尺寸图片幻灯片

为确保数值模拟计算的精确性，需对划分好的网格进行质量检验，结果如图13所示。由图13可知，初始模型的网格质量整体在0.346～0.999，划分后总体网格数为983 339，其中网格质量大于0.35的占99.957%，满足数值模拟计算需求。

图 13 初始井筒模型网格质量检验结果

Figure 13. Grid quality inspection results of the initial wellbore model

下载: 全尺寸图片幻灯片

2.1.3 模拟参数

井筒内流动介质为携砂液，其中连续相为压裂液，黏度为20和100 mPa·s，离散相颗粒为40/70 目石英砂。为提高数值模拟计算效率，忽略射孔孔眼处被携砂液冲蚀所发生的变化，支撑剂颗粒简化为球形，且离散相与连续相的流动速度相同，忽略离散相颗粒间的各种相互作用力，支撑剂的密度为1 600 kg/m³，整体质量分布均匀。压裂液泵注排量设置为0.8 m³/min，加砂浓度90，160，240和280 kg/m³，模拟冲蚀60 min后压力与流场的变化情况。

2.1.4 数学模型

质量守恒方程：

$\frac{\partial {u}_{x}}{\partial x}+\frac{\partial {u}_{y}}{\partial y}+\frac{\partial {u}_{z}}{\partial z}=0$

(6)

式中：u_x，u_y和u_z为x，y和z方向上的速度分量，m/s。

动量守恒方程：

$\begin{split} & \rho （\frac{\partial u}{\partial t}+u\frac{\partial u}{\partial x}+u\frac{\partial u}{\partial y}+u\frac{\partial u}{\partial z}）=\\& \rho {F}_{x}-\frac{\partial \rho }{\partial x}+\mu (\frac{{\partial }^{2}u}{\partial {x}^{2}}+\frac{{\partial }^{2}u}{\partial {y}^{2}}+\frac{{\partial }^{2}u}{\partial {z}^{2}}) \end{split}$

(7)

$\begin{split} & \rho （\frac{\partial v}{\partial t}+u\frac{\partial v}{\partial x}+u\frac{\partial v}{\partial y}+u\frac{\partial v}{\partial z}）=\\ & \rho {F}_{y}-\frac{\partial \rho }{\partial y}+\mu (\frac{{\partial }^{2}v}{\partial {x}^{2}}+\frac{{\partial }^{2}v}{\partial {y}^{2}}+\frac{{\partial }^{2}v}{\partial {z}^{2}}) \end{split}$

(8)

$\begin{split} & \rho （\frac{\partial w}{\partial t}+u\frac{\partial w}{\partial x}+u\frac{\partial w}{\partial y}+u\frac{\partial w}{\partial z}）=\\ & \rho {F}_{z}-\frac{\partial \rho }{\partial z}+\mu (\frac{{\partial }^{2}w}{\partial {x}^{2}}+\frac{{\partial }^{2}w}{\partial {y}^{2}}+\frac{{\partial }^{2}w}{\partial {z}^{2}}) \end{split}$

(9)

式中：t为时间，m/s；ρ为流体密度，kg/m³；μ为流体黏度系数；F_x，F_y和F_z为x，y和z方向上的分力，N。

由于大量的携砂液会经套管最终由与套管成90°的射孔孔眼流出，故采用F.R.Menter^[30–31]提出的SST κ-ω湍流动能计算方程进行描述。

$\frac{D\left(\rho \kappa\right)}{Dt}={\tilde P}+\frac{\partial }{\partial {x}_{j}}\left[（\mu +{\sigma }_{\kappa}{\mu }_{t}）\frac{\partial \kappa}{\partial {x}_{j}}\right]-{\beta }^{*}\rho \omega \kappa$

(10)

$\begin{split} \frac{D\left(\rho \omega \right)}{Dt}=& \frac{\gamma }{{v}_{t}}P+\frac{\partial }{\partial {x}_{j}}\left[（\mu +{\sigma }_{\omega 1}{\mu }_{t}）\frac{\partial \omega }{\partial {x}_{j}}\right]-\beta \rho {\omega }^{2}+\\ & 2(1-{F}_{1})\rho {\sigma }_{\omega 2}\frac{1}{\omega }\frac{\partial \kappa}{\partial {x}_{j}}\frac{\partial \omega }{\partial {x}_{j}} \end{split}$

(11)

$其中\qquad\qquad\qquad \quad\omega =\frac{\varepsilon }{\beta ^*\kappa}$

(12)

$P={T}_{ij}\frac{\partial {u}_{i}}{\partial {x}_{j}}$

(13)

$\tilde{P}=\mathrm{min}\left(p，20\beta^ *\rho \omega \kappa\right)$

(14)

${\mu }_{t}=\frac{\rho {a}_{1\kappa}}{\mathrm{max}\left({a}_{1}\omega ，\varOmega {F}_{2}\right)}$

(15)

${v}_{t}=\frac{{\mu }_{t}}{\rho }=\frac{{a}_{1\kappa}}{\mathrm{max}\left({a}_{1}\omega ，\varOmega {F}_{2}\right)}$

(16)

${F}_{2}=\mathrm{t}\mathrm{a}\mathrm{n}\mathrm{h}{(arg}_{2}^{2})$

(17)

${arg}_{2}=\mathrm{max}\left(2\frac{\sqrt{\kappa}}{\beta ^*\omega d}，\frac{500v}{{d}^{2}\omega }\right)$

(18)

${F}_{1}=\mathrm{tanh}\left({arg}_{1}^{4}\right)$

(19)

${arg}_{1}=\mathrm{m}\mathrm{i}\mathrm{n}(\mathrm{max}\left(2\frac{\sqrt{\kappa}}{\beta ^*\omega d}，\frac{500v}{{d}^{2}\omega }\right)，\frac{4\rho {\sigma }_{\omega 2}\kappa}{C{D}_{\kappa\omega }{d}^{2}})$

(20)

$CD_{\kappa\omega}=\mathrm{m}\mathrm{a}\mathrm{x}(2\frac{\rho\sigma_{\omega2}}{\omega},\frac{\mathrm{\partial}k}{\mathrm{\partial}x_j},\frac{\mathrm{\partial}\omega}{\mathrm{\partial}x_j},10^{-20})$

(21)

式中：ε为湍动能耗散率；P为湍动能产生项；x_j（j=1,2,3）为速度分量，m/s；μ为层流表观动力黏性系数；μ_t为湍流表观动力黏性系数；v_t为湍流运动黏性系数；v为分子运动黏性系数；T_ij为黏性切应力，Pa；Ω为涡量（ $\left|\varOmega \right|=2{\bar x}$ ， $\bar{x}$ 为平均角速度），rad/s；d为网格点具壁面距离，m；F₁和F₂为加权函数；arg（）为目标函数取最大/最小值时的变量值；β*，β，γ，σ_κ，σ_ω1，σ_ω2和a₁为封闭常数。

采用有限元法求解由质量守恒方程、动量守恒方程和湍流动能计算方程组成的模型。

2.1.5 模型验证

图14为试验1套管口处监测泵压与模型计算泵压的对比。由图14可知：监测和模型计算的最高泵压相差1.2 MPa，相对误差仅为3.7 %；二者曲线形态不同，这是因为试验中套管射孔孔眼会因支撑剂的冲蚀而逐渐发生形变，使携砂液通过孔眼所需的压力降低，而模型未考虑冲蚀过程中孔眼的形变，故泵压始终维持在最高。

图 14 试验1套管口处监测泵压与模型计算泵压的对比

Figure 14. Comparison of pump pressure monitored at casing port in test 1 with pump pressure calculated by model

下载: 全尺寸图片幻灯片

2.2 管内支撑剂颗粒运移规律

2.2.1 加砂对流线的影响规律

在压裂液黏度为20 mPa·s条件下，进行未加砂与加砂浓度90 kg/m³冲蚀60 min后套管内流体流线变化的模拟，结果如图15所示。

图 15 未加砂与砂浓度为90 kg/m³时井筒内流线分布及形态的模拟结果

Figure 15. Simulation results of streamline distribution and shape in wellbore without sand and sand concentration of 90 kg/m³

下载: 全尺寸图片幻灯片

由图15可知：加砂前后流线分布存在明显差异。当压裂液中无石英砂时，跟端至孔眼段处流线较为平滑，仅在孔眼至趾端流体与管壁碰撞出现弯折；加砂后井筒内流动复杂性显著增强，跟端至趾端出现了多处螺旋状流线；与不加砂对比，加砂时孔眼附近的流速增大，趾端的流速显著降低，导致流入趾端的石英砂更难以流出，与CT扫描结果相符。

在压裂液黏度为20 mPa·s条件下，模拟加砂浓度90 kg/m³冲蚀60 min后套管内支撑剂的运动规律，结果如图16所示。由图16可知：石英砂颗粒在跟端至孔眼段的流动轨迹较为规则，在孔眼与趾端轨迹的复杂性显著提升；石英砂颗粒由跟端至孔眼处分布密度逐渐增大，并在孔眼后侧分布密度达到最大，轨迹线整体向孔眼汇集，这是因为孔眼较为狭小，多数石英砂无法及时流出，需绕至孔眼后流出孔眼，证实了套管内壁上附着的石英砂厚度由跟端至孔眼逐渐增厚的现象；石英砂绕至孔眼后方时，部分石英砂被液体带入套管趾端，难以流出孔眼，使趾端处石英砂密度仅次于孔眼附近，虽然孔眼附近的石英砂分布更为密集，但由于此处大多数的石英砂均会流出孔眼，故孔眼处套管内壁石英砂附着厚度低于趾端。

图 16 砂浓度为90 kg/m³时井筒内各位置的支撑剂颗粒流动轨迹模拟结果

Figure 16. Simulation results of proppant particle flow path at various positions of the wellbore with a sand concentration of 90 kg/m³

下载: 全尺寸图片幻灯片

2.2.2 加砂浓度对支撑剂颗粒运动的影响

在压裂液黏度为20 mPa·s条件下，模拟加砂浓度90，160，240和280 kg/m³冲蚀60 min后趾端部分支撑剂附着的变化，结果如图17所示。

图 17 不同砂浓度冲蚀后井筒趾端支撑剂颗粒运动轨迹模拟结果

Figure 17. Motion trajectory of proppant particles at the toe end of the wellbore after erosion by different sand concentrations

下载: 全尺寸图片幻灯片

由图17可知，随加砂浓度增大，趾端支撑剂堆积量呈降低趋势，与前文CT扫描结果相符，证明了加砂浓度增大可缓解趾端支撑剂堆积的现象。

2.3 孔眼内壁形状模型验证

为验证由试验1～3数据拟合得到的冲蚀后孔眼内壁形状模型的准确性，以压裂液黏度为100 mPa·s、加砂浓度90 kg/m³的试验5进行验证，将试验测得的注入泵压压降代入拟合公式（1）计算得到孔眼形态的几何表达式，根据计算得到的孔眼内壁曲线构建井筒几何模型，如图18所示。

图 18 冲蚀后井筒模型

Figure 18. Wellbore model after erosion

下载: 全尺寸图片幻灯片

计算模型冲蚀前后的泵压，结果如图19所示。从图19可以看出，冲蚀前后的最高泵压相差9.35 MPa，试验5测得冲蚀前后的最高泵压相差10.10 MPa，模型计算结果与实测结果的相对误差为7.6 %，证明了上文基于压降计算孔眼内壁模型的准确性。

图 19 试验5条件下冲蚀前后泵压模拟结果

Figure 19. Simulation results of pump pressure before and after erosion in test 5

下载: 全尺寸图片幻灯片

3. 结　论

1）随着携砂液加砂浓度增大，冲蚀后内壁孔眼最大直径与泵送压降幅度逐渐增大。

2）套管内壁支撑剂的附着层厚度由跟端至趾端呈逐渐增大的趋势，当加砂浓度逐渐增大，跟端附着量逐渐增加，但趾端附着量逐渐减小。

3）随着携砂液加砂浓度增大，冲蚀后支撑剂的破碎程度逐渐变强，且冲蚀后压裂液黏度的降低幅度先增大后降低，在文中试验条件下，加砂浓度为240 kg/m³时，压裂液黏度的降幅最大。

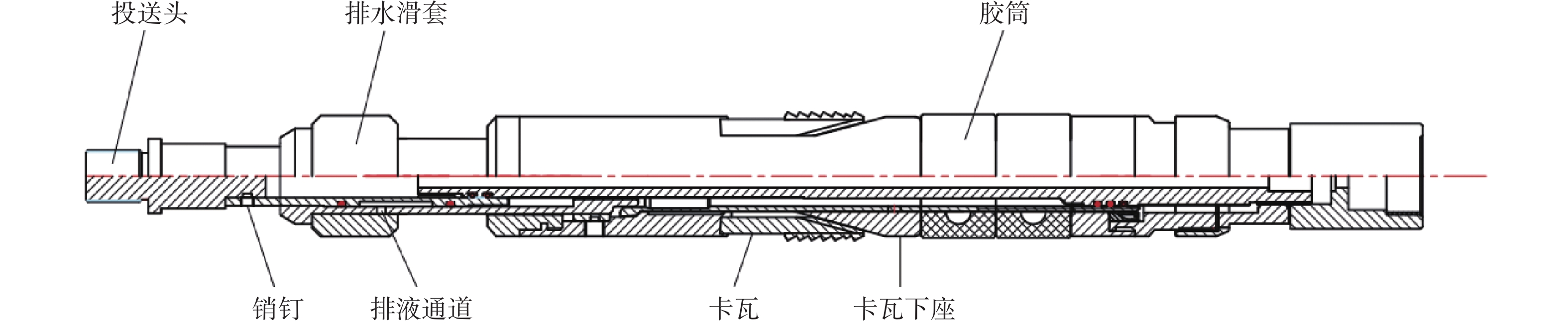

图 1 卡瓦下座可溶式节流器的结构

Figure 1. Structure of soluble throttling of slip base

下载: 全尺寸图片幻灯片

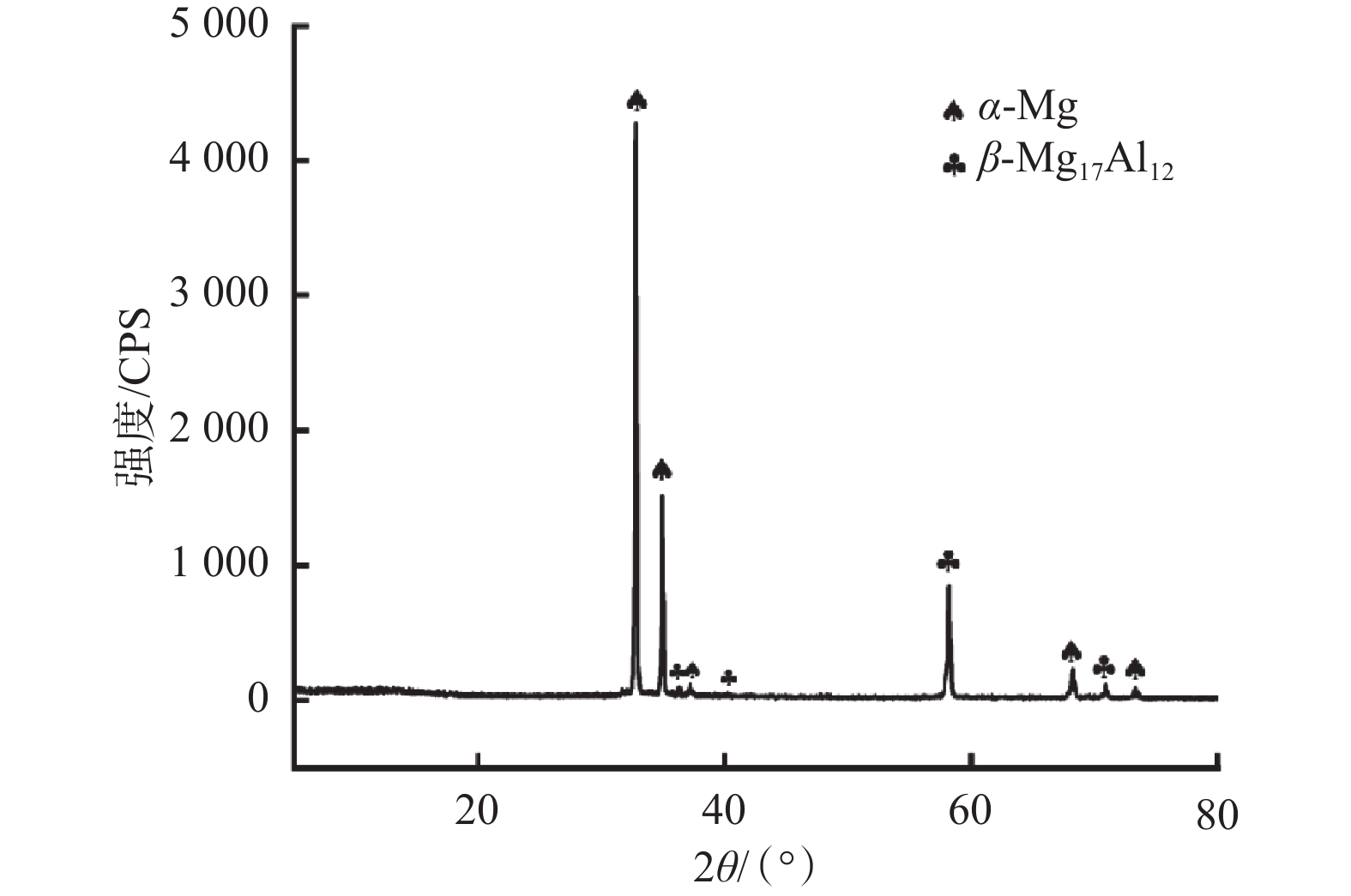

图 2 镁合金的X射线衍射图谱

Figure 2. XRD spectra of magnesium alloy

下载: 全尺寸图片幻灯片

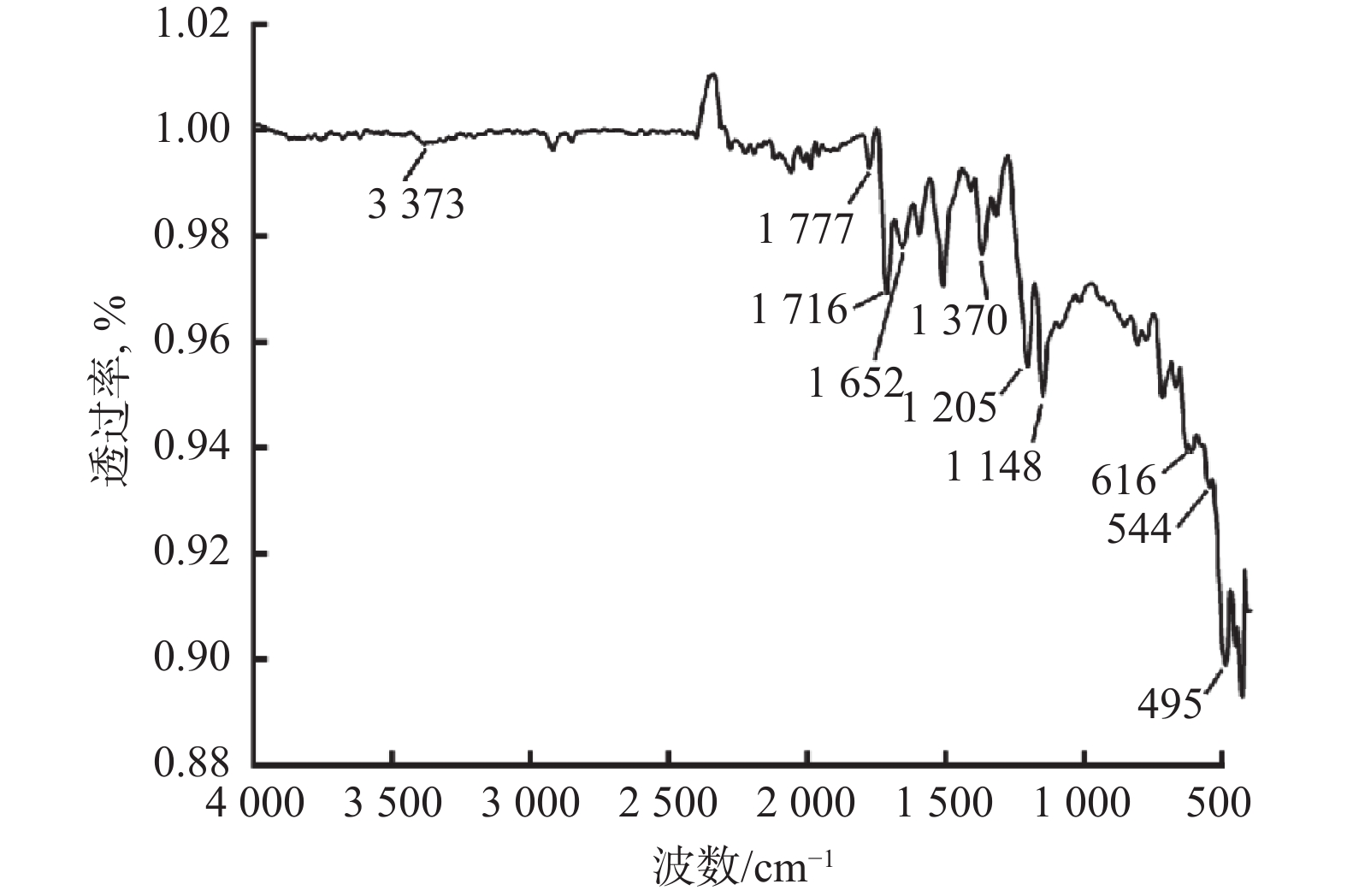

图 3 表面改性镁合金的红外光谱

Figure 3. Infrared spectrum of surface-modified magnesium alloy

下载: 全尺寸图片幻灯片

图 4 镁合金和表面改性镁合金表面微观形貌

Figure 4. Surface micromorphology of magnesium alloy and surface-modified magnesium alloy

下载: 全尺寸图片幻灯片

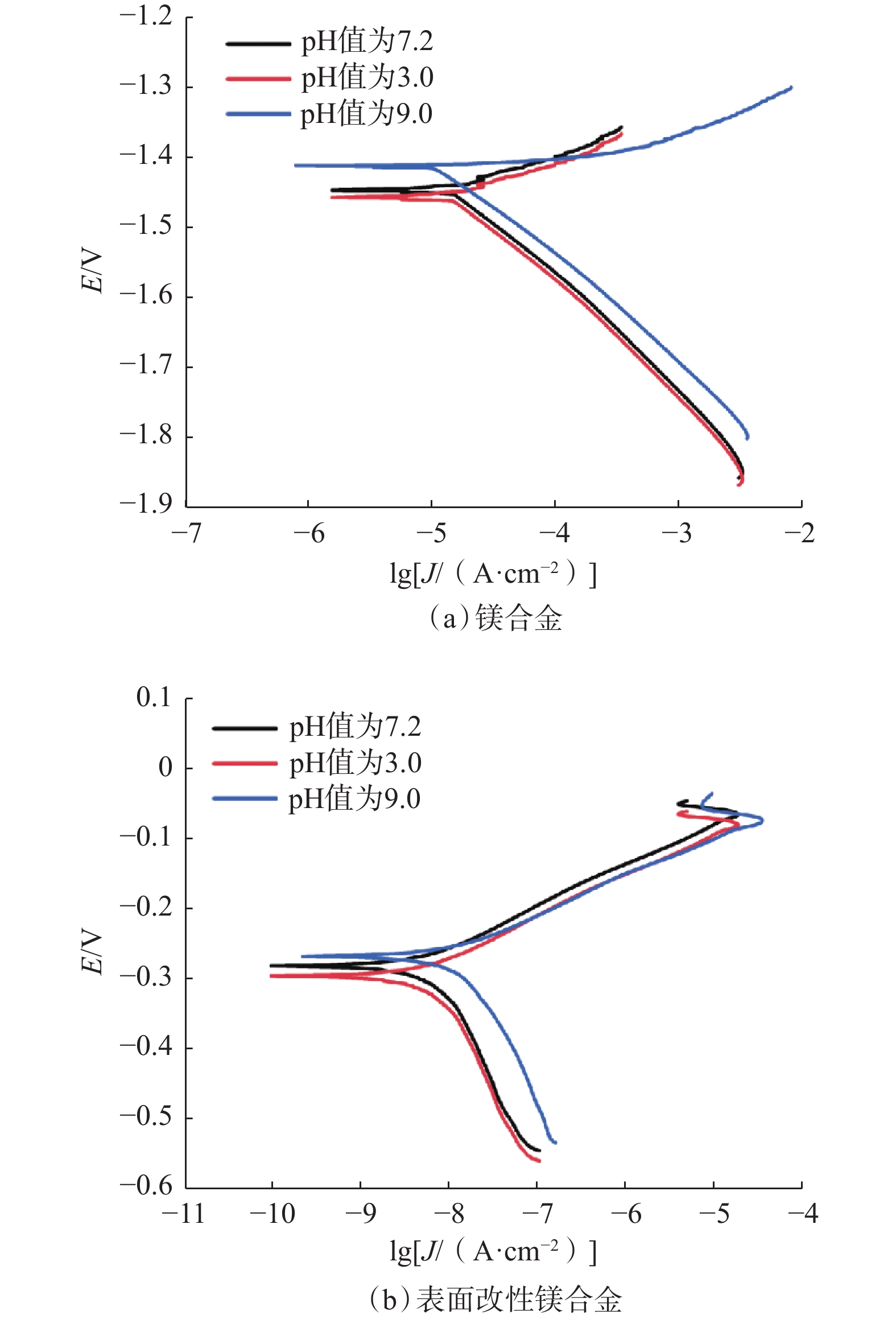

图 5 镁合金和表面改性镁合金的动电位极化曲线

Figure 5. Potentiodynamic polarization curves of magnesium alloy and surface-modified magnesium alloy

下载: 全尺寸图片幻灯片

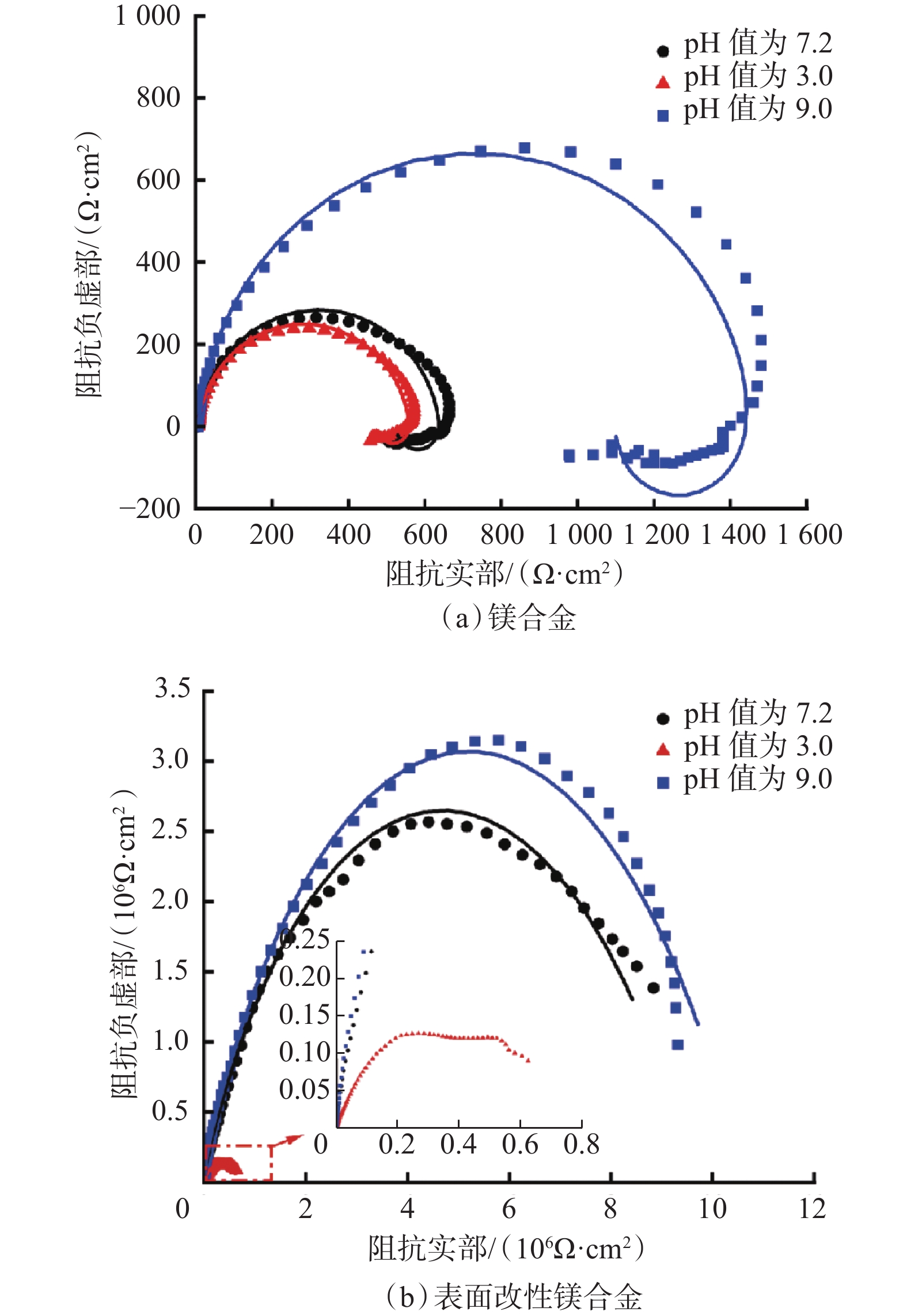

图 6 镁合金和表面改性镁合金的电化学阻抗谱

Figure 6. Electrochemical impedance spectroscopy of magnesium alloy and surface-modified magnesium alloy

下载: 全尺寸图片幻灯片

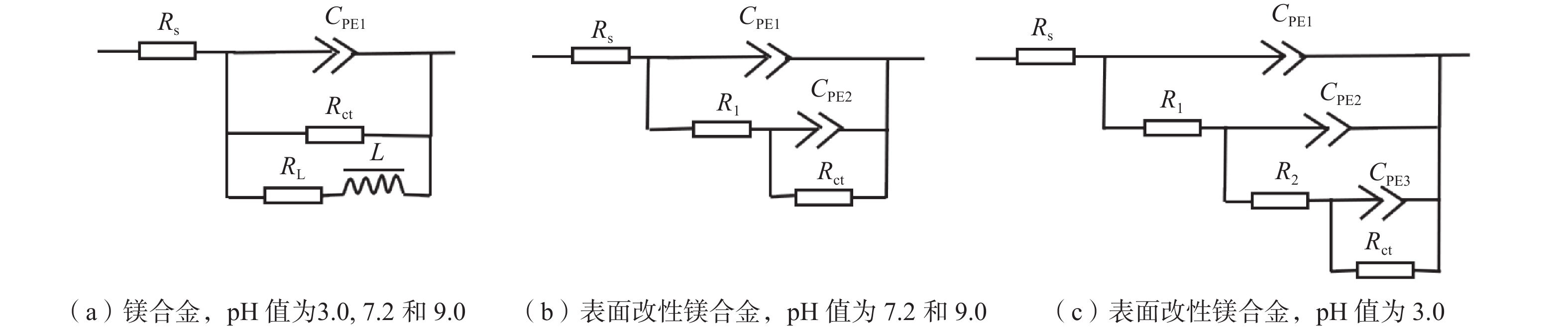

图 7 镁合金和表面改性镁合金的等效电路

Figure 7. Equivalent circuit of magnesium alloy and surface-modified magnesium alloy

下载: 全尺寸图片幻灯片

图 8 镁合金和表面改性镁合金在pH值为3.0，7.2和9.0模拟井液中浸泡21 d后的SEM图

Figure 8. SEM images of magnesium alloy and surface-modified magnesium alloy after 21-day immersion in simulated well fluids at pH 3.0, 7.2, and 9

下载: 全尺寸图片幻灯片

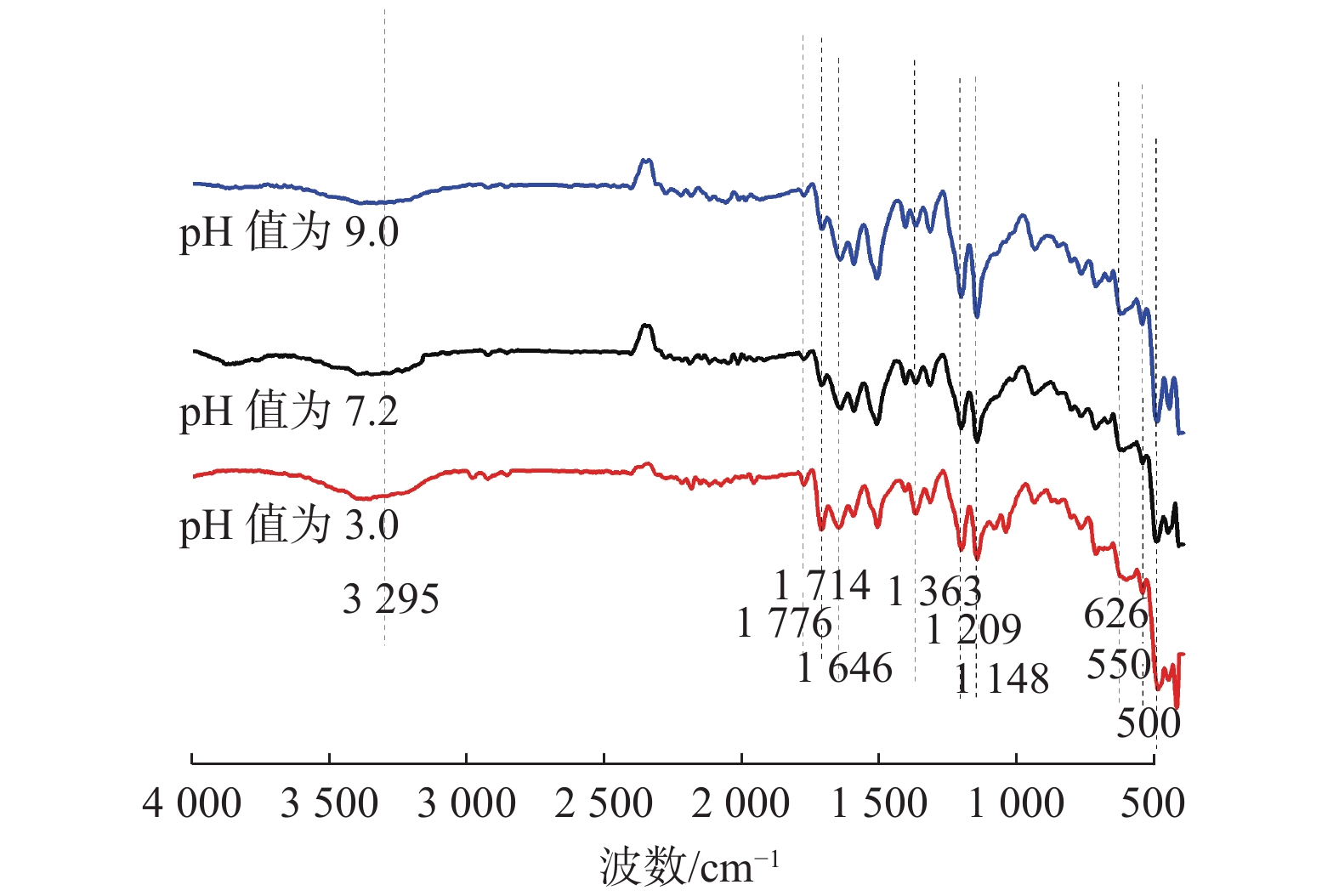

图 9 表面改性镁合金浸泡21 d后的红外吸收光谱

Figure 9. Infrared spectrum of surface-modified magnesium alloy after 21-day immersion

下载: 全尺寸图片幻灯片

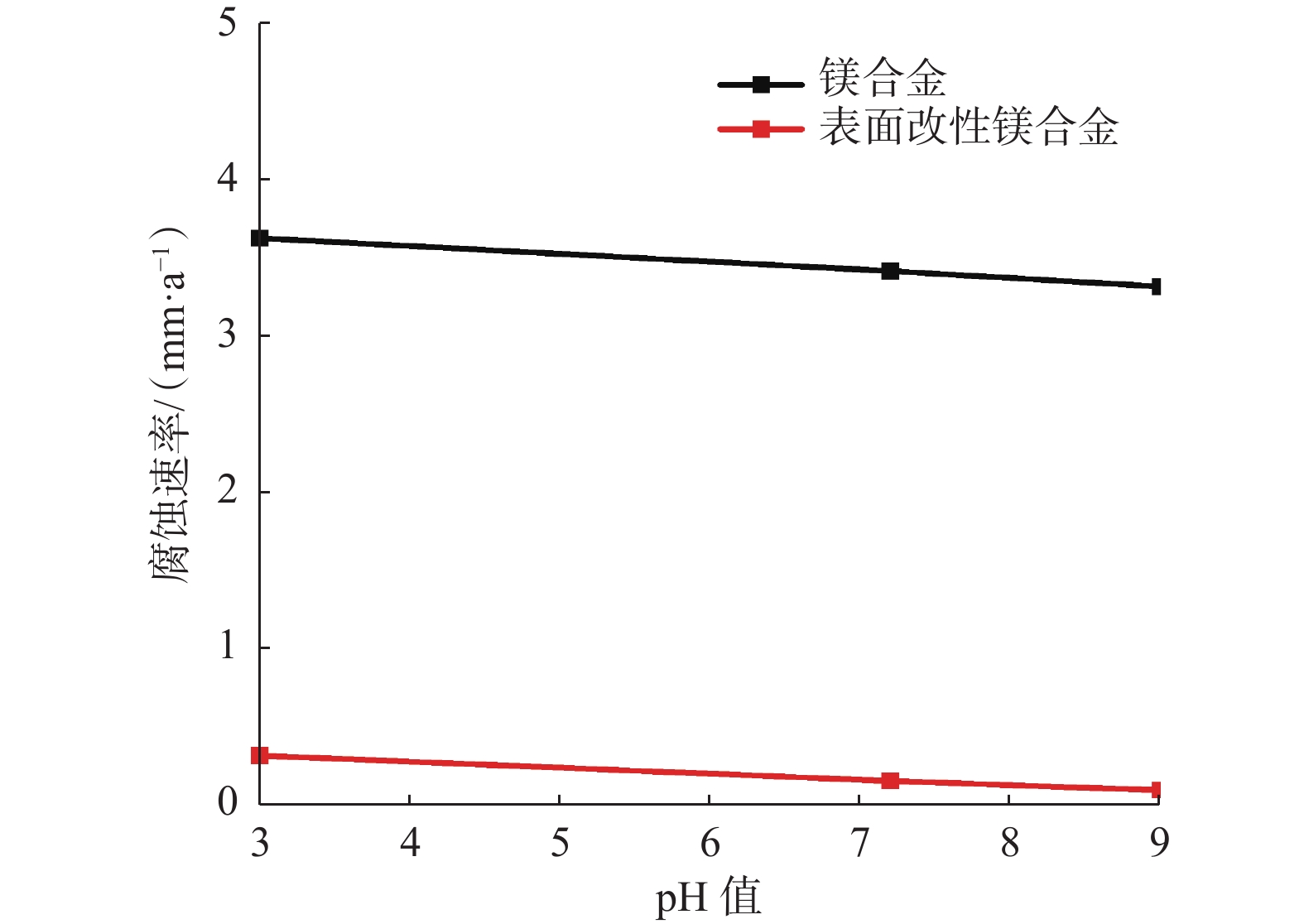

图 10 镁合金和表面改性镁合金在不同pH值模拟井液中的腐蚀速率

Figure 10. Corrosion rate of magnesium alloy and surface-modified magnesium alloy in simulated well fluids at different pH values

下载: 全尺寸图片幻灯片

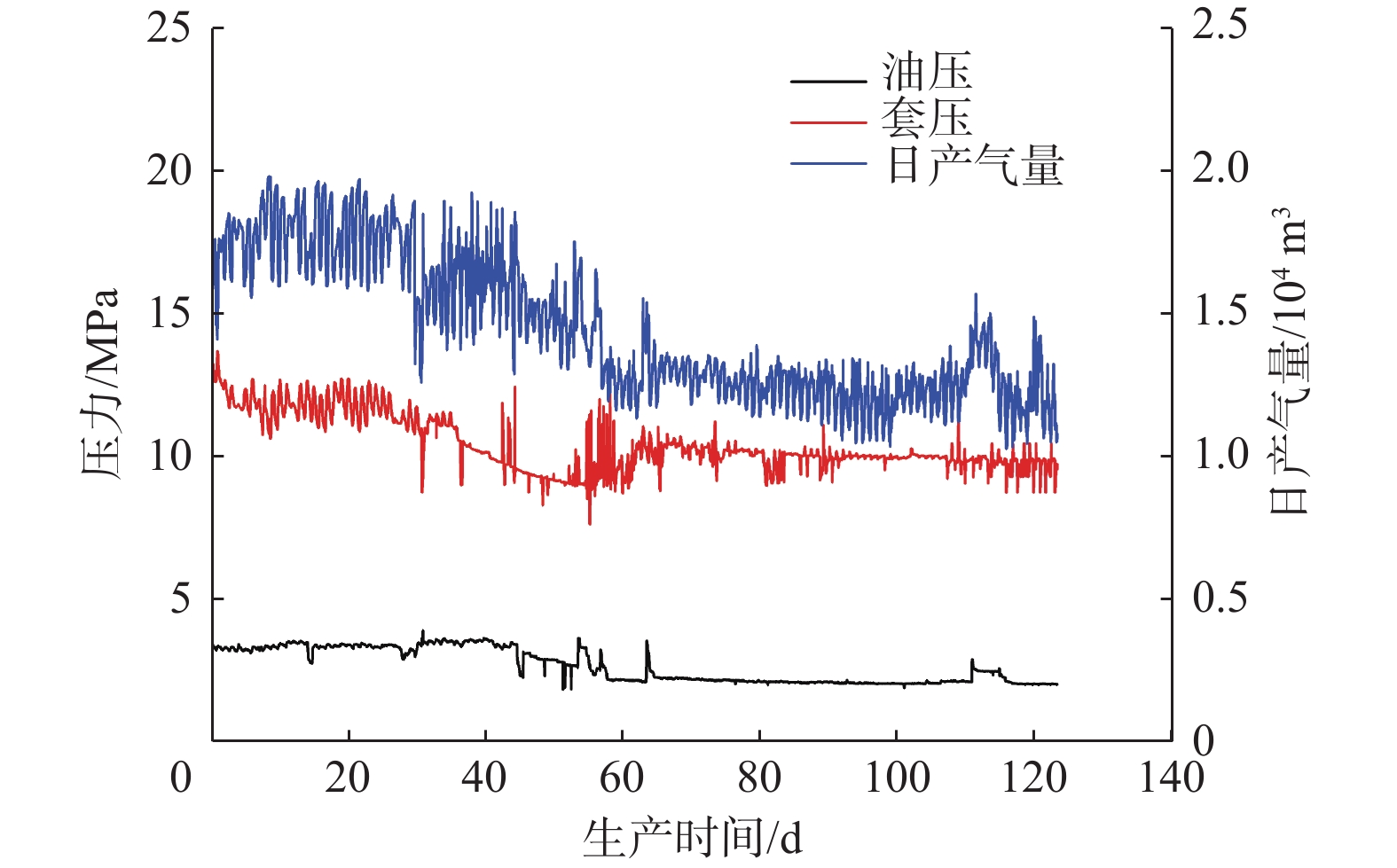

图 11 苏里格气田某井的生产曲线

Figure 11. Production curve of a well in Sulige Gas Field

下载: 全尺寸图片幻灯片

表 1 动电位极化曲线的拟合结果

Table 1 Fitting data of potentiodynamic polarization curve

试片	pH值	E_c/V	J_c/（A·cm⁻²）
镁合金	3.0	−1.480	1.113×10⁻⁴
	7.2	−1.449	5.020×10⁻⁵
	9.0	−1.409	4.808×10⁻⁵
表面改性镁合金	3.0	−0.293	4.587×10⁻⁸
	7.2	−0.280	1.798×10⁻⁸
	9.0	−0.254	1.325×10⁻⁸

下载: 导出CSV

表 2 镁合金的电化学阻抗谱拟合结果

Table 2 Fitting data of electrochemical impedance spectroscopy of magnesium alloy

pH值	R_s/（Ω·cm²）	C_PE1/（Ω⁻¹·cm⁻²·sⁿ）	n	R_ct	R_L/（Ω·cm²）	L/（H·cm²）
3.0	5.4	1.01×10⁻⁵	0.933	554.5	3 079	7 029
7.2	5.1	9.71×10⁻⁶	0.931	633.5	2 889	10 936
9.0	6.9	7.21×10⁻⁶	0.944	1 456.0	4 391	4 427

下载: 导出CSV

表 3 表面改性镁合金的电化学阻抗谱拟合结果

Table 3 Fitting data of electrochemical impedance spectroscopy of surface-modified magnesium alloy

pH值	R_s /（Ω·m²）	C_PE1 /（Ω⁻¹·cm⁻²·sⁿ¹）	n₁	R₁ /（Ω·cm²）	C_PE2/（Ω⁻¹·cm⁻²·sⁿ²）	n₂	R₂/（Ω·cm²）	C_PE3/（Ω⁻¹·cm⁻²·sⁿ³）	n₃	R_ct/（Ω·cm²）
3.0	96.87	8.09×10⁻⁸	0.837	32 211	6.92×10⁻⁷	0.583	4.65×10⁵	1.89×10⁻⁵	0.817	1.97×10⁶
7.2	164.10	3.20×10⁻⁸	0.892	516 620	1.09×10⁻⁷	0.585				9.13×10⁶
9.0	170.10	2.58×10⁻⁸	0.901	986 490	7.87×10⁻⁹	0.607				9.62×10⁶

下载: 导出CSV

参考文献(25)

[1]	王发清,曹建洪,曹献平,等. 井下节流技术在塔里木油田的应用评价[J]. 钻采工艺,2017,40(4):106–107. WANG Faqing, CAO Jianhong, CAO Xianping, et al. Application evaluation of downhole throttling technology in Tarim Oilfield[J]. Drilling & Production Technology, 2017, 40(4): 106–107.
[2]	张天鹤. 吉林油田:井下节流分析治冻堵[J]. 石油知识,2017(6):23. ZHANG Tianhe. Jilin Oilfield: downhole throttling analysis for frozen plugging[J]. Petroleum Knowledge, 2017(6): 23.
[3]	王越,刘国良,台鸾,等. 带压处理气井节流器工艺技术研究及应用[J]. 内蒙古石油化工,2023,49(2):83–88. WANG Yue, LIU Guoliang, TAI Luan, et al. Research and application of the throttling process technology in the pressure treated gas well[J]. Inner Mongolia Petrochemical Industry, 2023, 49(2): 83–88.
[4]	张运科,鲍作帆,鹿成亮,等. 利用环形强磁打捞器打捞节流器技术[J]. 油气井测试,2021,30(5):28–31. ZHANG Yunke, BAO Zuofan, LU Chengliang, et al. Technology of fishing choke with annular strong magnetic fishing device[J]. Well Testing, 2021, 30(5): 28–31.
[5]	胡丹,侯治民,滕汶江,等. 新型活动式井下节流器的研制及应用[J]. 石油钻采工艺,2014,36(3):123–125. HU Dan, HOU Zhimin, TENG Wenjiang, et al. Development and application of a new mobile-type downhole choke[J]. Oil Drilling & Production Technology, 2014, 36(3): 123–125.
[6]	肖述琴,于志刚,商永滨,等. 新型卡瓦式井下节流器打捞工具研制及应用[J]. 石油矿场机械,2010,39(12):81–83. XIAO Shuqin, YU Zhigang, SHANG Yongbin, et al. Development and application of fishing tool for slip-type downhole throttle[J]. Oil Field Equipment, 2010, 39(12): 81–83.
[7]	马胜吉. 井下节流器用新型打捞筒的研制与试验[J]. 钻采工艺,2019,42(4):84–86. MA Shengji. Development of a new fishing tool for downhole throttle and tests[J]. Drilling & Production Technology, 2019, 42(4): 84–86.
[8]	王惠,惠徐宁,金伟,等. 锁芯式井下节流器在苏里格气田的应用[J]. 钻采工艺,2018,41(3):69–71. WANG Hui, HUI Xuning, JIN Wei, et al. Applications of lock cylinder type downhole throttle in Sulige Gas Field[J]. Drilling & Production Technology, 2018, 41(3): 69–71.
[9]	魏辽,马兰荣,朱敏涛,等. 大通径桥塞压裂用可溶解球研制及性能评价[J]. 石油钻探技术,2016,44(1):90–94. WEI Liao, MA Lanrong, ZHU Mintao, et al. Development and performance evaluation of dissolvable balls for large borehole bridge plug fracturing[J]. Petroleum Drilling Techniques, 2016, 44(1): 90–94.
[10]	王维,严锐锋,魏克颖,等. 可溶性球座Fe-Mn合金力学及腐蚀性能研究[J]. 石油钻探技术,2022,50(6):133–138. WANG Wei, YAN Ruifeng, WEI Keying, et al. Study on mechanical and corrosion properties of Fe-Mn alloy for soluble ball seats[J]. Petroleum Drilling Techniques, 2022, 50(6): 133–138.
[11]	郝地龙,何霞,王国荣,等. 可溶桥塞整体式卡瓦结构优化设计[J]. 石油钻探技术,2019,47(1):69–75. HAO Dilong, HE Xia, WANG Guorong, et al. Optimization of the structural design of the integral slip of a soluble bridge plug[J]. Petroleum Drilling Techniques, 2019, 47(1): 69–75.
[12]	刘辉,王宇,严俊涛,等. 可溶性桥塞性能测试系统研制与应用[J]. 石油机械,2018,46(10):83–86. LIU Hui, WANG Yu, YAN Juntao, et al. Development and application of dissoluble bridge plug performance test system[J]. China Petroleum Machinery, 2018, 46(10): 83–86.
[13]	王林,张世林,平恩顺,等. 分段压裂用可降解桥塞研制及其性能评价[J]. 科学技术与工程,2017,17(24):228–232. WANG Lin, ZHANG Shilin, PING Enshun, et al. Development and performance evaluation of the degradable bridge plug for staged fracturing[J]. Science Technology and Engineering, 2017, 17(24): 228–232.
[14]	陆建康,管争荣,雒佛庶. 可溶桥塞镶齿卡瓦基座的分析[J]. 机电工程技术,2022,51(3):122–126. LU Jiankang, GUAN Zhengrong, LUO Foshu. The analysis of the soluble bridge plug inserted slip base[J]. Mechanical & Electrical Engineering Technology, 2022, 51(3): 122–126.
[15]	邵瑞,张效华. 均匀化退火对AZ80镁合金组织与力学性能的影响[J]. 热加工工艺,2018,47(18):162–165. SHAO Rui, ZHANG Xiaohua. Effects of homogenizing annealing on microstructure and mechanical properties of AZ80 magnesium alloy[J]. Hot Working Technology, 2018, 47(18): 162–165.
[16]	QU Wentao, PAN Boyang, GONG Hao, et al. Electrochemical corrosion and impedance studies of Ti-30Zr-xNb (x = 7, 10, 13 at. %) alloy in simulated downhole environment[J]. Journal of Solid State Electrochemistry, 2023, 27(5): 1155–1164. doi: 10.1007/s10008-023-05430-z
[17]	于晓彤,蔡磊,陈浩,等. 镁合金表面谷氨酸、丙氨酸、天冬氨酸诱导Ca–P涂层耐蚀性能比较[J]. 表面技术,2023,52(4):210–222. YU Xiaotong, CAI Lei, CHEN Hao, et al. Comparison of corrosion resistance of glutamic acid, alanine and aspartic acid-induced Ca-P coatings on magnesium alloy[J]. Surface Technology, 2023, 52(4): 210–222.
[18]	ZOU Jinchao, WANG Junpeng, HUANG Zhiquan, et al. Effect of multi-pass rolling on the performance of AZ31 magnesium alloy anode in Mg-Air battery[J]. Journal of the Brazilian Chemical Society, 2022, 33(11): 1332–1341.
[19]	张源,郑瑞宁,刘芸,等. 轧制形变量对Mg-Zn-Sr-Zr-Mn合金组织特征及降解性能的影响[J]. 稀有金属材料与工程,2022,51(12):4646–4657. ZHANG Yuan, ZHENG Ruining, LIU Yun, et al. Effect of rolling shape variation on microstructure characteristics and degradation performance for Mg-Zn-Sr-Zr-Mn alloys[J]. Rare Metal Materials and Engineering, 2022, 51(12): 4646–4657.
[20]	涂亚明,石善志,刘从平,等. CO₂驱采出井井下附件材料的腐蚀评价与优选[J]. 腐蚀与防护,2018,39(9):658–662. TU Yaming, SHI Shanzhi, LIU Congping, et al. Material selection and corrosion evaluation of down-hole accessory for CO₂ flooding production wells[J]. Corrosion and Protection, 2018, 39(9): 658–662.
[21]	GRGUR B N, JUGOVIĆ B Z, GVOZDENOVIĆ M M. Influence of chloride ion concentration on initial corrosion of AZ63 magnesium alloy[J]. Transactions of Nonferrous Metals Society of China, 2022, 32(4): 1133–1143. doi: 10.1016/S1003-6326(22)65861-8
[22]	GUO Huixia, MA Ying, WANG Jingsong, et al. Corrosion behavior of micro-arc oxidation coating on AZ91D magnesium alloy in NaCl solutions with different concentrations[J]. Transactions of Nonferrous Metals Society of China, 2012, 22(7): 1786–1793. doi: 10.1016/S1003-6326(11)61388-5
[23]	MENG Yuxian, GAO Hong, HU Jiaqi, et al. Effect of pH value on the corrosion and corrosion fatigue behavior of AM60 magnesium alloy[J]. Journal of Materials Research, 2019, 34(6): 1054–1063. doi: 10.1557/jmr.2018.489
[24]	邓希光,王伟强,齐民. AZ31镁合金在Hank’s模拟体液中的腐蚀行为研究[J]. 功能材料,2009,40(11):1884–1887. DENG Xiguang, WANG Weiqiang, QI Min. Study on the corrosion behavior of AZ31 magnesium alloy in Hank’s simulated body fluid[J]. Journal of Functional Materials, 2009, 40(11): 1884–1887.
[25]	苏容. 苏里格气田水处理系统管线腐蚀因素分析[J]. 化学工程师,2022,36(7):80–83. SU Rong. Analysis of pipeline corrosion factors of water treatment system in Sulige Gas Field[J]. Chemical Engineer, 2022, 36(7): 80–83.

施引文献(19)

期刊类型引用(15)

1.	刘清友，赵建国，方世纪. 全液压连续油管牵引器工作机理研究. 钻采工艺. 2025(01): 216-227 . 百度学术
2.	曾凡辉，胡大淦，郭建春，张柟乔，郑彬涛，白小嵩，陈掌星. 基于钻录井资料的页岩气水平井分段多簇差异化压裂参数智能优化. 天然气工业. 2025(02): 84-94 . 百度学术
3.	唐弘程. 海上调整井优快钻井技术管理研究. 中国石油和化工标准与质量. 2024(08): 177-179 . 百度学术
4.	宋先知，姚学喆，许争鸣，周蒙蒙，王庆辰. 超深井控温钻井隔热涂层参数影响机制研究. 石油钻探技术. 2024(02): 126-135 . 本站查看
5.	陈建国，汪伟，都伟超. 渝西大安区块超深层页岩气水平井钻井提速关键技术研究. 钻探工程. 2024(04): 154-162 . 百度学术
6.	冯秀鲁. 油田深层油藏钻井提速技术研究及应用. 西部探矿工程. 2024(08): 68-70+74 . 百度学术
7.	程童，黎波，张中，黄兰，张庆，卢海兵，李晓晨，陈小龙，巩建平. 渝西区块深层页岩气井钻头优选研究. 四川地质学报. 2024(S1): 15-20 . 百度学术
8.	Yaoran Wei，Yongcun Feng，Zhenlai Tan，Tianyu Yang，Shuang Yan，Xiaorong Li，Jingen Deng. Simultaneously improving ROP and maintaining wellbore stability in shale gas well:A case study of Luzhou shale gas reservoirs. Rock Mechanics Bulletin. 2024(03): 91-103 . 必应学术
9.	欧翔，谭凯，周楚翔. 深层钻井堵漏材料的研究现状与发展思考. 材料导报. 2024(S2): 615-620 . 百度学术
10.	赵文彬，宋文豪. 永川黄202区块页岩气水平井钻井提速对策分析. 天然气勘探与开发. 2023(02): 127-134 . 百度学术
11.	温景东. 页岩气开采安全管理现状及改进策略. 石化技术. 2023(07): 218-220 . 百度学术
12.	张文平，许争鸣，吕泽昊，赵雯. 深层页岩欠平衡钻井气液固三相瞬态流动传热模型研究. 石油钻探技术. 2023(05): 96-105 . 本站查看
13.	倪维军，杨国昊，翟喜桐，马龙飞. 延安气田富县区域下古生界水平井优快钻井技术. 石油工业技术监督. 2023(12): 44-48 . 百度学术
14.	罗双平，刘青，韩巍，谭宇龙，周焱. 基于井筒工程数据的钻井提速评价分析方法——以高石梯—磨溪区块为例. 天然气技术与经济. 2023(06): 21-28 . 百度学术
15.	朱明明，孙欢，孙艳，丛成，侍德益，贾继国. 陇东致密油区域恶性出水漏层堵漏技术. 石油钻探技术. 2023(06): 50-56 . 本站查看

其他类型引用(4)

资源附件(0)

图(11) / 表(3)

计量

文章访问数: 121
HTML全文浏览量: 23
PDF下载量: 47
被引次数: 19

1. 大型孔眼冲蚀现场试验
1.1 试验设备
1.2 试验设计
1.3 试验流程
1.4 试验结果分析
1.4.1 冲蚀后孔眼内壁形态变化规律
1.4.2 套管内壁支撑剂附着规律
1.4.3 支撑剂破碎规律
1.4.4 压裂液黏度变化规律
2. 高速冲蚀套管内支撑剂运移数值模拟
2.1 模型建立方法
2.1.1 几何模型
2.1.2 网格划分
2.1.3 模拟参数
2.1.4 数学模型
2.1.5 模型验证
2.2 管内支撑剂颗粒运移规律
2.2.1 加砂对流线的影响规律
2.2.2 加砂浓度对支撑剂颗粒运动的影响
2.3 孔眼内壁形状模型验证
3. 结　论

1. 大型孔眼冲蚀现场试验
1.1 试验设备
1.2 试验设计
1.3 试验流程
1.4 试验结果分析
1.4.1 冲蚀后孔眼内壁形态变化规律
1.4.2 套管内壁支撑剂附着规律
1.4.3 支撑剂破碎规律
1.4.4 压裂液黏度变化规律
2. 高速冲蚀套管内支撑剂运移数值模拟
2.1 模型建立方法
2.1.1 几何模型
2.1.2 网格划分
2.1.3 模拟参数
2.1.4 数学模型
2.1.5 模型验证
2.2 管内支撑剂颗粒运移规律
2.2.1 加砂对流线的影响规律
2.2.2 加砂浓度对支撑剂颗粒运动的影响
2.3 孔眼内壁形状模型验证
3. 结　论

参考文献(25)

施引文献

资源附件(0)

卡瓦下座用表面改性可溶性镁合金耐腐蚀性能研究

通讯作者: 屈文涛，wtqu@xsyu.edu.cn

计量

出版历程

Study on the Corrosion Resistance of Surface-Modified Soluble Magnesium Alloy for Slip Base

1. 大型孔眼冲蚀现场试验

1.1 试验设备

1.2 试验设计

1.3 试验流程

1.4 试验结果分析

1.4.1 冲蚀后孔眼内壁形态变化规律

1.4.2 套管内壁支撑剂附着规律

1.4.3 支撑剂破碎规律

1.4.4 压裂液黏度变化规律

2. 高速冲蚀套管内支撑剂运移数值模拟

2.1 模型建立方法

2.1.1 几何模型

2.1.2 网格划分

2.1.3 模拟参数

2.1.4 数学模型

2.1.5 模型验证

2.2 管内支撑剂颗粒运移规律

2.2.1 加砂对流线的影响规律

2.2.2 加砂浓度对支撑剂颗粒运动的影响

2.3 孔眼内壁形状模型验证

3. 结 论

期刊类型引用(15)

其他类型引用(4)

计量

出版历程

目录

1. 大型孔眼冲蚀现场试验

1.1 试验设备

1.2 试验设计

1.3 试验流程

1.4 试验结果分析

1.4.1 冲蚀后孔眼内壁形态变化规律

1.4.2 套管内壁支撑剂附着规律

1.4.3 支撑剂破碎规律

1.4.4 压裂液黏度变化规律

2. 高速冲蚀套管内支撑剂运移数值模拟

2.1 模型建立方法

2.1.1 几何模型

2.1.2 网格划分

2.1.3 模拟参数

2.1.4 数学模型

2.1.5 模型验证

2.2 管内支撑剂颗粒运移规律

2.2.1 加砂对流线的影响规律

2.2.2 加砂浓度对支撑剂颗粒运动的影响

2.3 孔眼内壁形状模型验证

3. 结 论

通讯作者:
屈文涛，wtqu@xsyu.edu.cn

3. 结　论

3. 结　论
