伸缩式井下机器人电液控制系统研制与性能评价

彭汉修, 赵建国, 王菊, 韩硕, 梁鹏辉

彭汉修,赵建国,王菊,等. 伸缩式井下机器人电液控制系统研制与性能评价[J]. 石油钻探技术,2023, 51(3):66-72. DOI: 10.11911/syztjs.2023010
引用本文: 彭汉修,赵建国,王菊,等. 伸缩式井下机器人电液控制系统研制与性能评价[J]. 石油钻探技术,2023, 51(3):66-72. DOI: 10.11911/syztjs.2023010
PENG Hanxiu, ZHAO Jianguo, WANG Ju, et al. Development and performance evaluation of the electro-hydraulic control system of a telescopic downhole robot [J]. Petroleum Drilling Techniques,2023, 51(3):66-72. DOI: 10.11911/syztjs.2023010
Citation: PENG Hanxiu, ZHAO Jianguo, WANG Ju, et al. Development and performance evaluation of the electro-hydraulic control system of a telescopic downhole robot [J]. Petroleum Drilling Techniques,2023, 51(3):66-72. DOI: 10.11911/syztjs.2023010

伸缩式井下机器人电液控制系统研制与性能评价

基金项目: 国家自然科学基金青年基金项目“连续油管钻井牵引机器人钻压-钻速-转速联合控制机理研究”(编号:52004232)、四川省科学技术厅项目“可控旋转滑动钻井系统研制”(编号:2023YFQ0061)、四川省科学技术厅项目“控压钻完井智能联动系统研发及产业化(援疆)”(编号:2022YFQ0061)联合资助
详细信息
    作者简介:

    彭汉修(1976—),男,山东郓城人,2000年毕业于石油大学(华东)油气储运专业,2004年获石油大学(华东)油气储运专业硕士学位,高级工程师,主要从事复杂结构井完井工艺及工具的研究与应用工作。E-mail:penghx.sripe@sinopec.com

  • 中图分类号: TG156

Development and Performance Evaluation of the Electro-Hydraulic Control System of a Telescopic Downhole Robot

  • 摘要:

    针对水平井钻井、测井过程中管串下入困难的问题,研制了伸缩式井下机器人,而控制系统是影响伸缩式井下机器人可靠性、稳定性的关键技术。基于伸缩式井下机器人的工作原理,提出了一种新的伸缩式井下机器人电液控制系统,并综合考虑电、液系统和执行机构,建立了基于电液耦合控制的数值仿真模型。通过分析机器人系统排量、牵引力及井眼直径对其运动性能的影响,揭示了机器人在不同工作参数条件下的运动规律,并设计了一套电液控制系统试验方案,研究了系统排量对机器人运动周期的影响规律。试验结果表明,不同系统排量下机器人运动周期的仿真曲线和试验曲线趋势基本一致。研究结果为液压伸缩式井下机器人的设计和现场应用提供了理论依据。

    Abstract:

    a telescopic downhole robot was developed, whose control system is the key point that affects its reliability and stability as well. According to the working mechanism of the robot, a novel electro-hydraulic control system was innovated. Further, a numerical simulation model based on electro-hydraulic coupling control was established by comprehensively considering the electric and hydraulic systems, and actuators as well. By analyzing the influence of system fluid rate, traction, and wellbore diameter on the robot kinematics, the movement of the robot under different working parameters was revealed. An experimental scheme of the electro-hydraulic control system was designed, and the influence of the system fluid rate on the motion cycle of the robot was studied. The experimental results show that the simulation curve of the motion cycle of the robot under different system fluid rate is basically consistent with the experimental curve. The research results can provide a theoretical basis for designing and studying hydraulic telescopic downhole robots.

  • 目前,油气田多采用水平井开发[1-3]。在进行水平井钻井、测井等井下作业时,管串会受到井壁的摩擦阻力,导致出现管串下入困难的问题[4-6] 。目前,国内外通常采用以下方法解决该问题:1)降低摩阻,如机械结构减阻、润滑剂减阻等[7-11],这种方法能降低摩擦阻力,能在一定程度上解决该问题;2)采用井下机器人牵引管串给管串提供轴向拉力,并根据摩擦阻力的大小来调节井下机器人的轴向拉力,以克服摩擦阻力,能从根本上解决管串下入困难的问题[12]。水平井井下机器人按工作原理主要分为轮式井下机器人和伸缩式井下机器人[13],其中轮式井下机器人通常采用纯电力驱动,牵引速度较大,但牵引力较小;伸缩式井下机器人通常采用电液混合驱动,与轮式井下机器人相比,伸缩式井下机器人的牵引力较大,因此牵引距离更长。

    早在20世纪90年代,国外就开始了井下机器人的研制,主要有轮式井下机器人和伸缩式井下机器人。目前,国内连续驱动轮式井下机器人已成功在井下应用,但伸缩式井下机器人发展相对滞后,未见成功应用于现场的报道。国内外都对伸缩式井下机器人的工作机理及运动机构进行了分析,并设计了伸缩式机器人的电液控制方案,但没有研究控制系统对机器人运动的影响规律[14-23],这也是伸缩式井下机器人技术发展缓慢的重要原因。为了解决水平井钻井、测井过程中管串下入困难的问题,笔者提出了一种伸缩式井下机器人电液控制系统,建立了基于电液耦合控制的数值仿真模型;通过分析机器人系统排量、牵引力及井眼直径对机器人运动学的影响,揭示了机器人在不同工作参数条件下的运动规律;同时设计了电液控制系统试验方案,开展了系统排量对机器人运动周期影响规律的试验,结果表明,不同系统排量下机器人运动周期的仿真曲线和试验曲线基本一致。

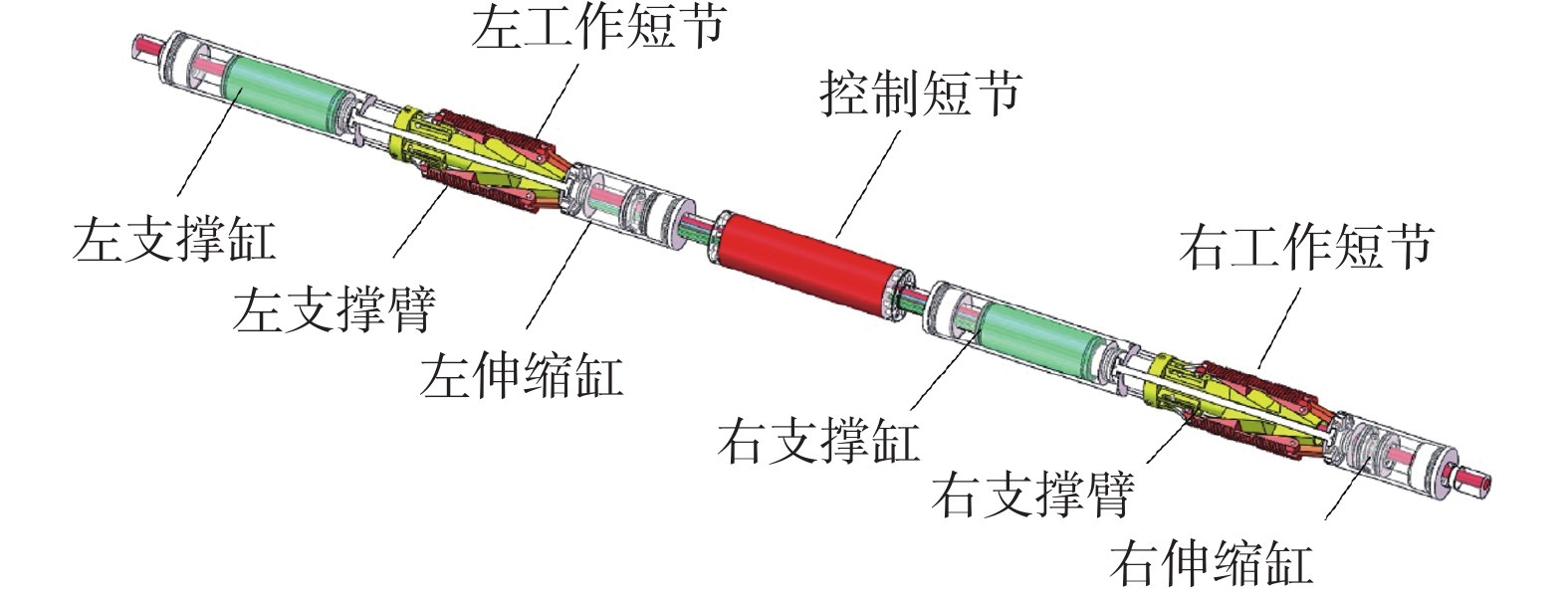

    伸缩式井下机器人由控制短节和左、右工作短节组成,工作短节主要由支撑缸、伸缩缸和支撑臂等部分组成,如图1所示。

    图  1  伸缩式井下机器人的结构
    Figure  1.  Structure of the telescopic downhole robot

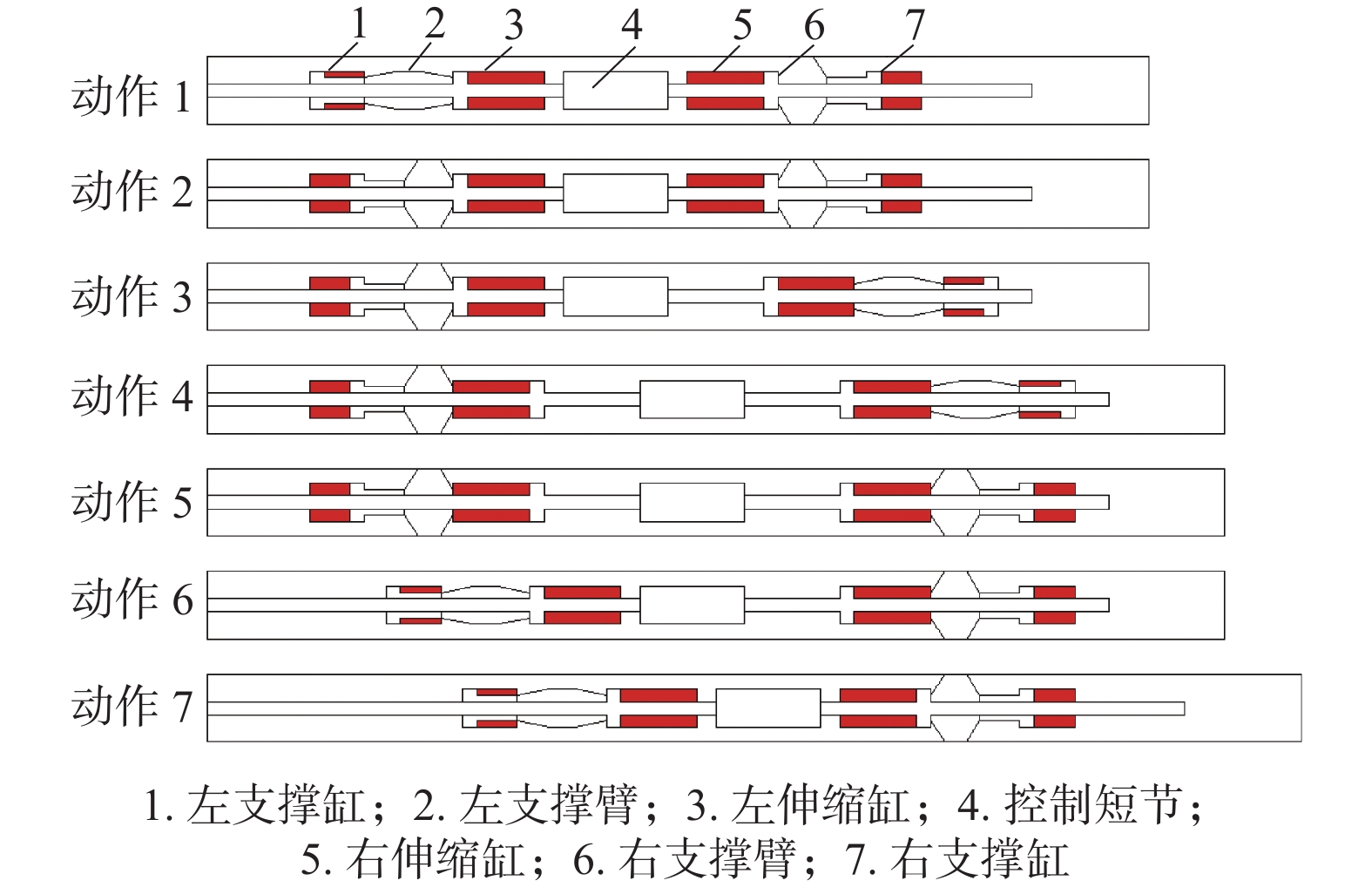

    伸缩式井下机器人运动原理如图2所示[14,20]。伸缩式井下机器人通过左右工作短节交替作用,在井壁或管道内向前伸缩式爬行,一个运动周期可分为7个运动步骤;一个运动周期完成后,其共向前运动2个伸缩缸的行程。

    图  2  伸缩式井下机器人工作原理示意
    Figure  2.  Working mechanism of the telescopic downhole robot

    在满足使用要求的情况下,井下机器人的控制系统越简单,出现故障的概率就越小。根据伸缩井下机器人的工作原理,提出了一种基于电磁换向阀和位移反馈控制的伸缩式井下机器人电液控制系统,如图3所示。

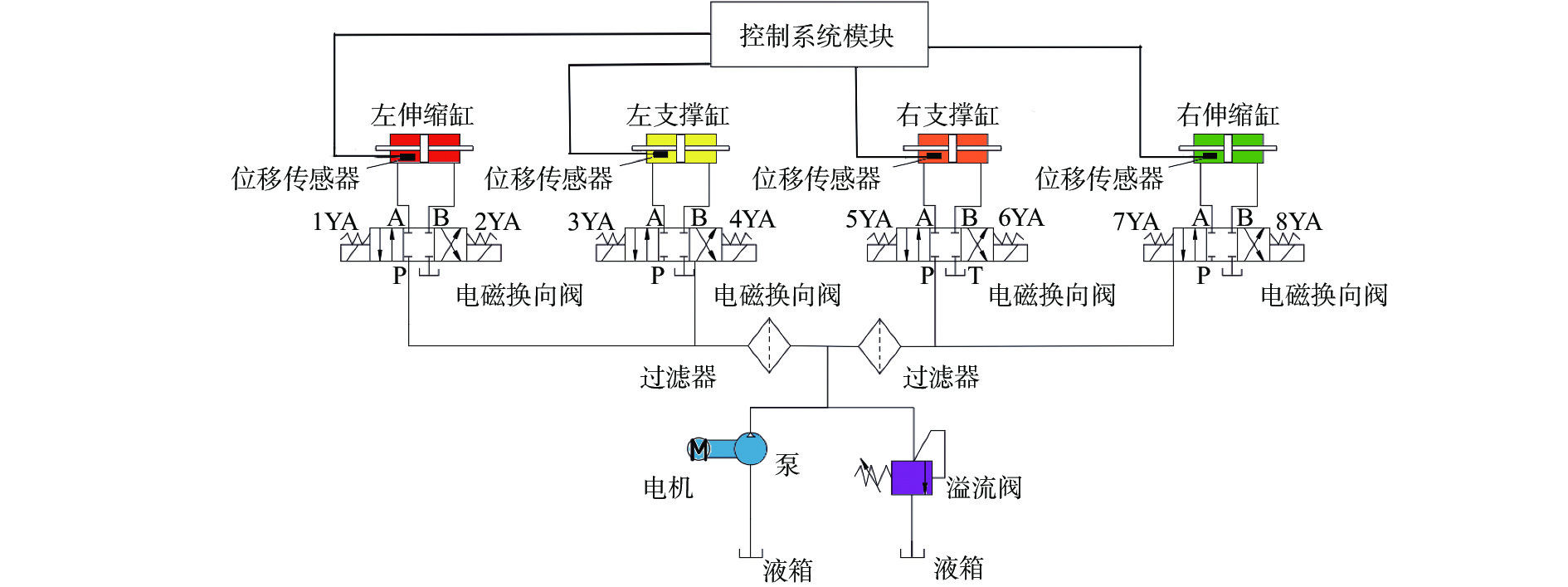

    图  3  伸缩式井下机器人液压控制系统示意
    Figure  3.  Hydraulic control system of the telescopic downhole robot

    电液控制系统中,电机和泵是伸缩式井下机器人的动力源,为机器人提供动力;溢流阀的溢流压力设置为系统压力。过滤后的钻井液通过电磁换向阀流入支撑缸和伸缩缸,一个电磁换向阀对应一个液压缸;支撑缸和伸缩缸是机器人的执行部件,依次向机器人的左伸缩缸、右支撑缸、左支撑缸、右伸缩缸、左伸缩缸、左支撑缸、右支撑缸和右伸缩缸的缸体内交替注入钻井液,可以实现机器人的伸缩式向前爬行;支撑缸和伸缩缸内都布置有位移传感器,可以实时监测机器人的运动状态。

    伸缩式井下机器人是分步骤运动的,需要利用位移传感器判断机器人上一步动作是否运动到位,才能进行下一步动作。此外,井下机器人发生故障时,位移传感器还可以判断故障位置。

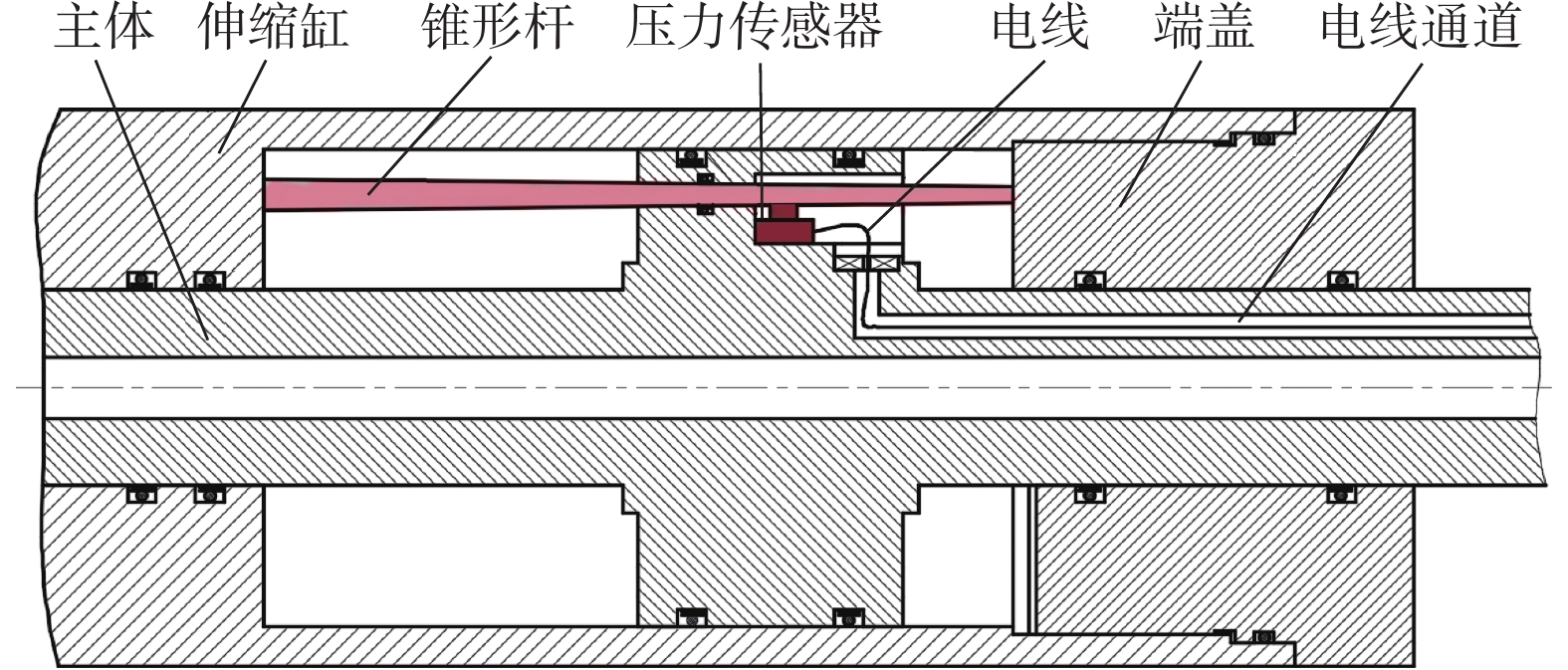

    受机器人尺寸和井下工况的限制,常规的位移传感器并不适用于伸缩式井下机器人的位移测量,因此,提出了一种基于压力传感器的位移测量方法,压力传感器布置在支撑缸和伸缩缸内(见图4)。

    图  4  基于压力传感器的位移测量方法原理
    Figure  4.  Displacement measurement method based onpressure sensor

    该位移测量方法的原理:锥形杆与压力传感器接触,当伸缩缸缸体在主体上滑动时,锥形杆会对压力传感器产生一个变化的挤压力,该挤压力随着伸缩缸缸体位移的变化而变化,压力传感器会输出一个振荡电压,振荡电压经过检波、滤波、线性补偿和放大等手段处理后转化成电压或者电流的变化,可以得到伸缩缸缸体位移与电压(电流)变化量之间的关系。该传感器能够静态和动态地、高线性度、高分辨率地测量伸缩缸缸体位移。

    为了实现伸缩式井下机器人的精准控制,根据其液压系统的动态特性,建立了基于电液耦合控制的仿真模型,其主要由19个模块组成(见图5)。其中,模块1和15—17为控制系统模块,模块2—14,18和19为液压系统模块。通过查阅国外伸缩式井下机器人相关资料[24-25],优化设计了伸缩式井下机器人液压系统的主要参数(见表1)。

    图  5  伸缩式井下机器人电液耦合控制仿真模型
    Figure  5.  Simulation model of the electro-hydraulic coupling control for the telescopic downhole robot

    仿真模型控制系统工作原理如下:控制系统给电磁换向阀A一个初始信号,此时电磁换向阀作用,向左伸缩缸左端通入液体,机器人向右做伸缩运动,位移传感器检测左伸缩缸活塞的位移;运动到位后,位移反馈控制系统给电磁换向阀一个信号,电磁换向阀作用,使右支撑缸活塞撑出支撑臂卡紧套管壁,位移传感器检测右支撑缸活塞运动到位后进行下一步控制。位移反馈控制系统通过位移传感器控制各个电磁换向阀的工作状态,来控制各个液压缸的运动,模拟得到了如图2所示的一个周期内伸缩式井下机器人的运动动作。

    表  1  伸缩式井下机器人液压系统的主要参数
    Table  1.  Main parameters of the hydraulic system of the telescopic downhole robot
    部件名称内径/mm活塞杆左端直径/mm活塞杆右端直径/mm液压缸行程/mm换向阀至缸体长度/mm流道直径/mm
    左支撑缸8050642241 5608
    左伸缩缸10050501209208
    右支撑缸8050642247608
    右伸缩缸10050501201 6308
    下载: 导出CSV
    | 显示表格

    在伸缩式井下机器人电液耦合控制仿真模型中,伸缩缸活塞右行时,需要克服牵引力,而伸缩缸收回时不受牵引力。因此,在该仿真模型中加入了牵引力仿真模块,以判断电磁换向阀输入信号的正负,信号为正时,通过力发生器向伸缩缸活塞施加一个向左的力,用以模拟牵引力;电磁换向阀输入信号为负时,则退出仿真。

    支撑缸活塞右行时,直到支撑臂碰到套管壁之前,有一段空行程x1,此时支撑缸活塞外负载力很小,可以忽略不计。位移传感器输出值为x2,当支撑臂接触井壁之后,考虑支撑臂和套管内壁的挤压变形,以x2x1的差值作为函数f(x)的自变量,计算得到负载力,然后通过力发生器作用在支撑缸活塞上,模拟支撑臂接触套管壁后反馈给支撑活塞的支撑力;x1小于x2时,退出仿真。

    伸缩式井下机器人的外径为120.0 mm,适用于直径130.0~170.0 mm的井眼。机器人在内径166.1 mm的套管内运动,系统排量为40 L/min,系统压力为8 MPa,牵引力为10 kN,对模型进行仿真,得到各个缸的位移,结果如图6所示。

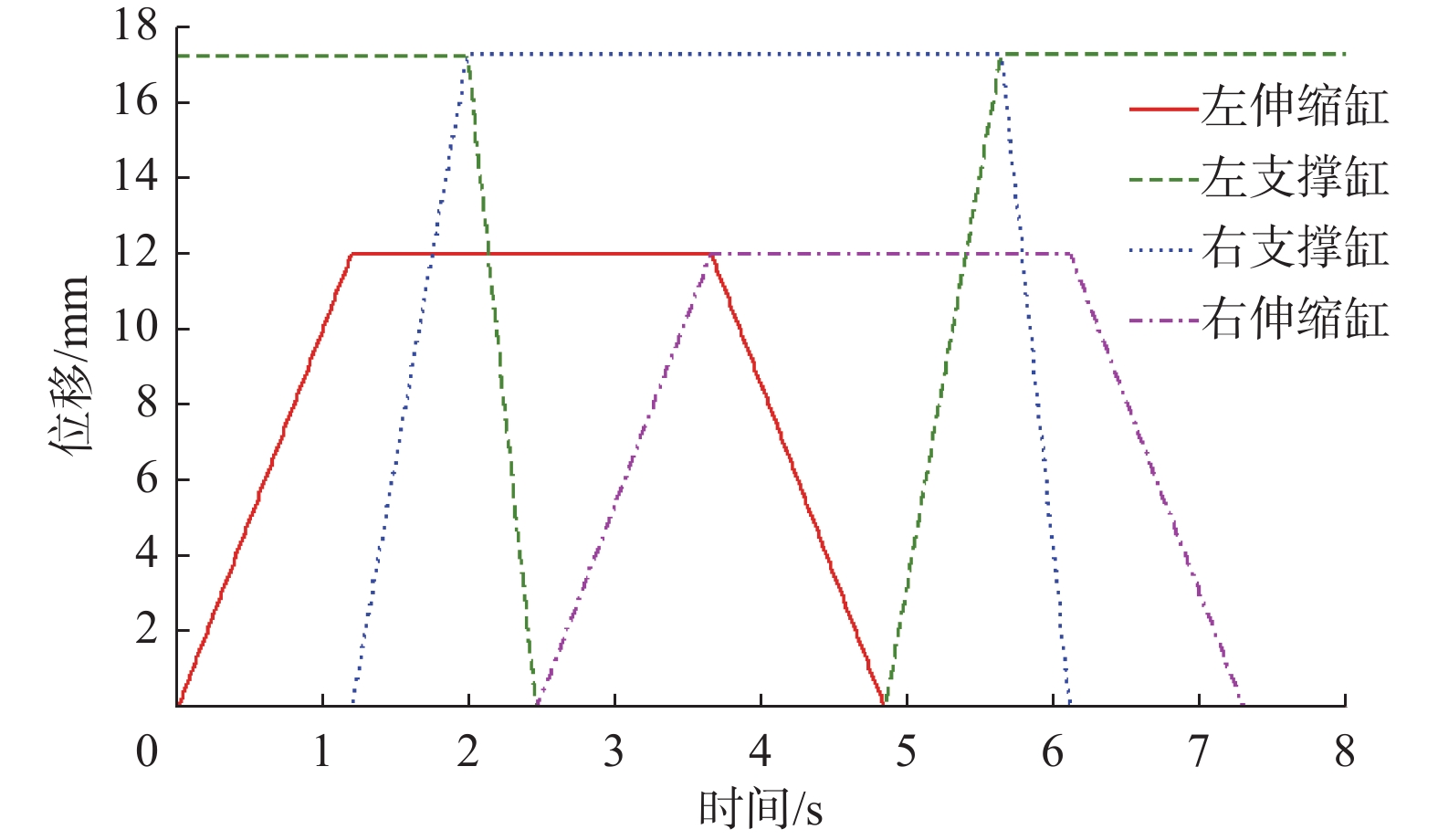

    图  6  8 s内各个缸活塞的位移曲线
    Figure  6.  Piston displacement curve of each cylinder within 8 s

    模拟结果表明,伸缩式井下机器人的运动周期为7.29 s。由于试验已经模拟了井下工况条件,且伸缩式井下机器人采用的钢质材料受压力和温度影响较小,所以只分析系统排量、牵引力和井眼直径对伸缩式井下机器人运动的影响。

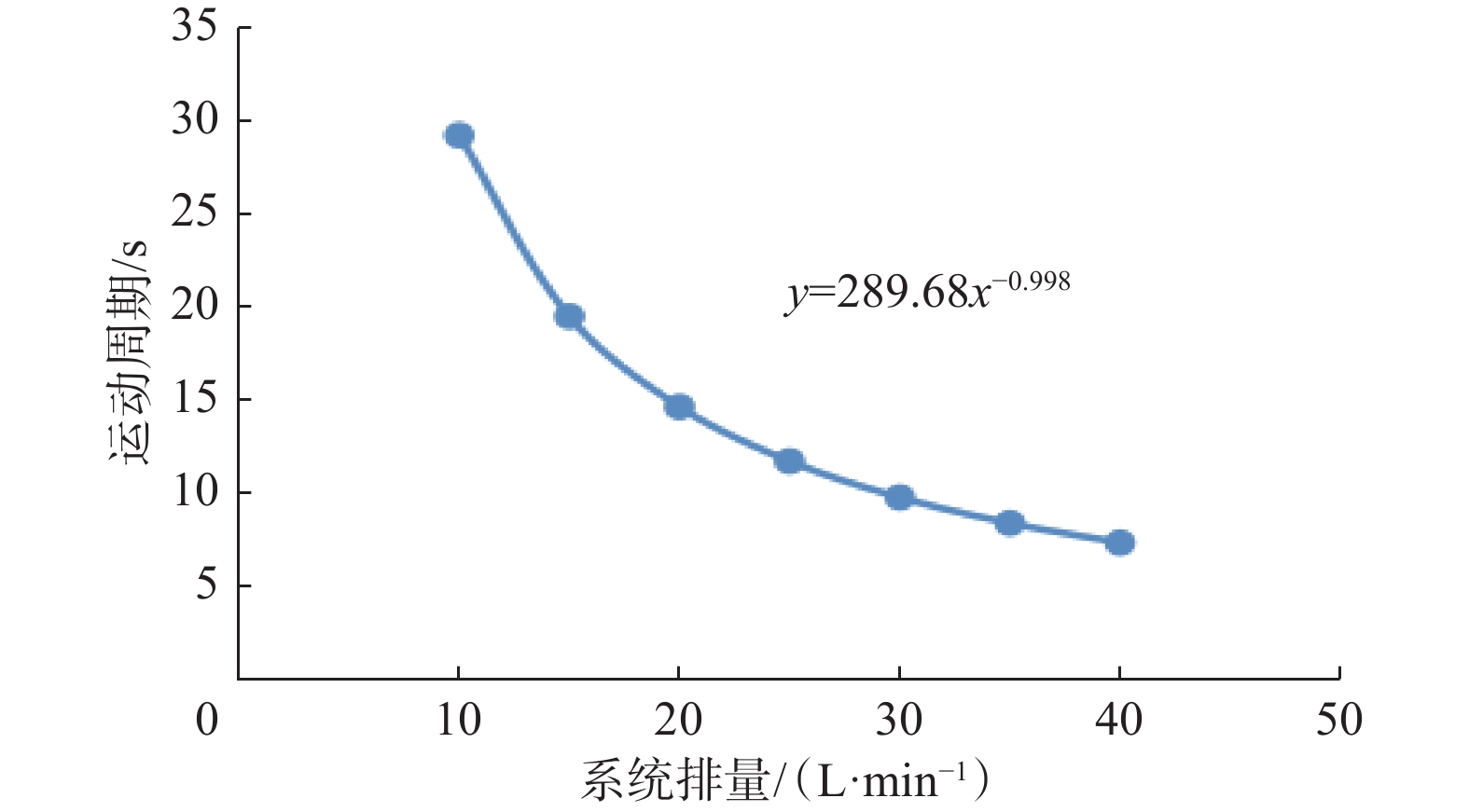

    其他条件不变,仅改变系统排量,得到伸缩式井下机器人运动周期与系统排量的关系(见图7)。从图7可以看出,伸缩式井下机器人运动周期与系统排量严格呈y=ax1的函数关系。因此,实际应用中可以通过控制伸缩式井下机器人的系统排量来控制其牵引速度。

    图  7  伸缩式井下机器人运动周期与系统排量的关系
    Figure  7.  Relationship between motion cycle of the telescopic downhole robot and the system fluid rate

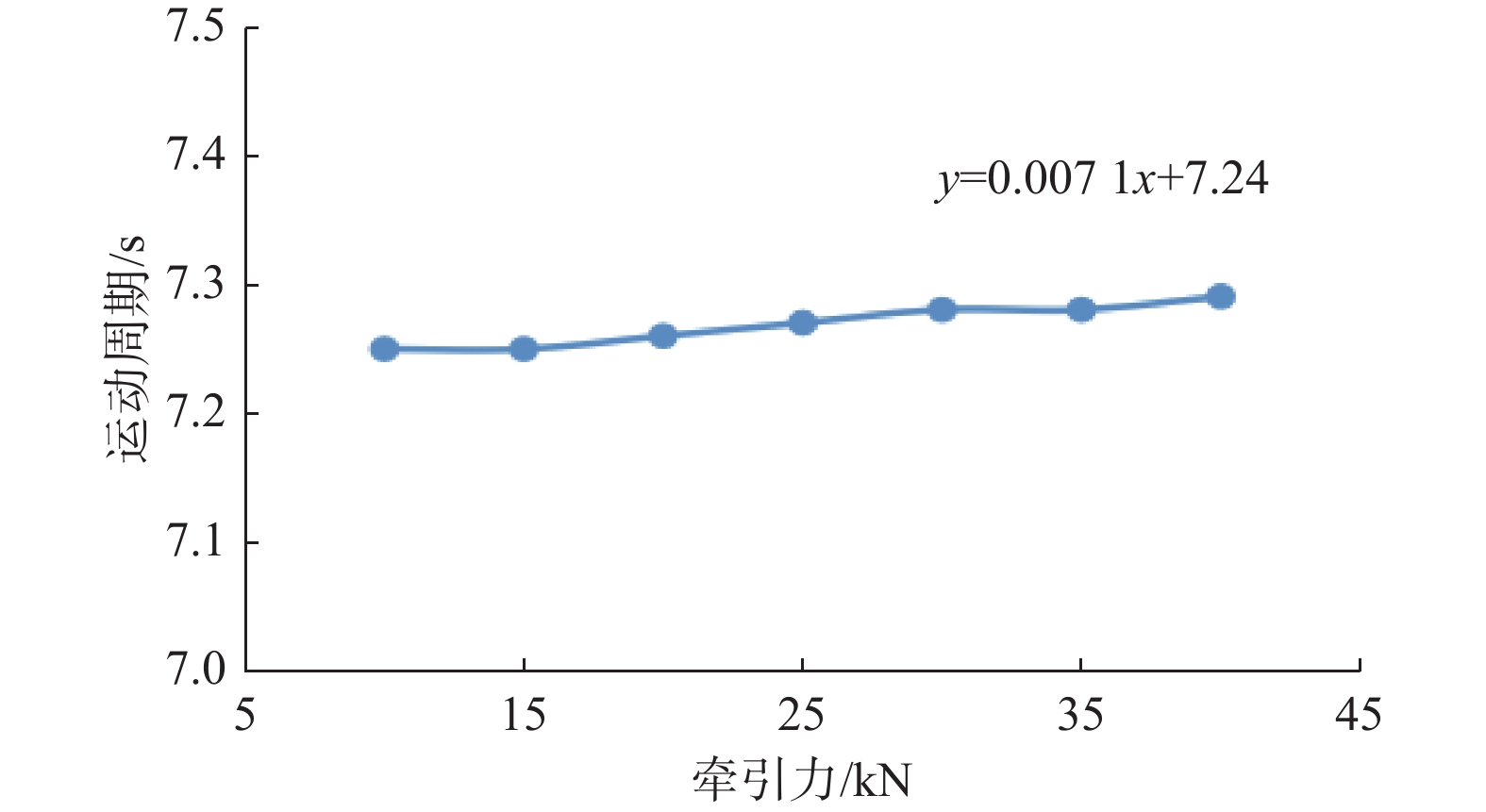

    其他条件不变,仅改变牵引力,得到伸缩式井下机器人运动周期与牵引力的关系(见图8)。由图8可知,不同牵引力对伸缩式井下机器人运动周期的影响很小,牵引力从10 kN逐渐增大至40 kN,伸缩式井下机器人运动周期仅增加0.04 s,即牵引力对牵引速度的影响可以忽略不计。牵引力即伸缩式井下机器人的负载,牵引力变化会引起系统压力变化,分析可知,伸缩式井下机器人的系统压力对其牵引速度的影响也非常小。

    图  8  伸缩式井下机器人运动周期与牵引力的关系
    Figure  8.  Relationship between motion cycle of the telescopicdownhole robot and traction force

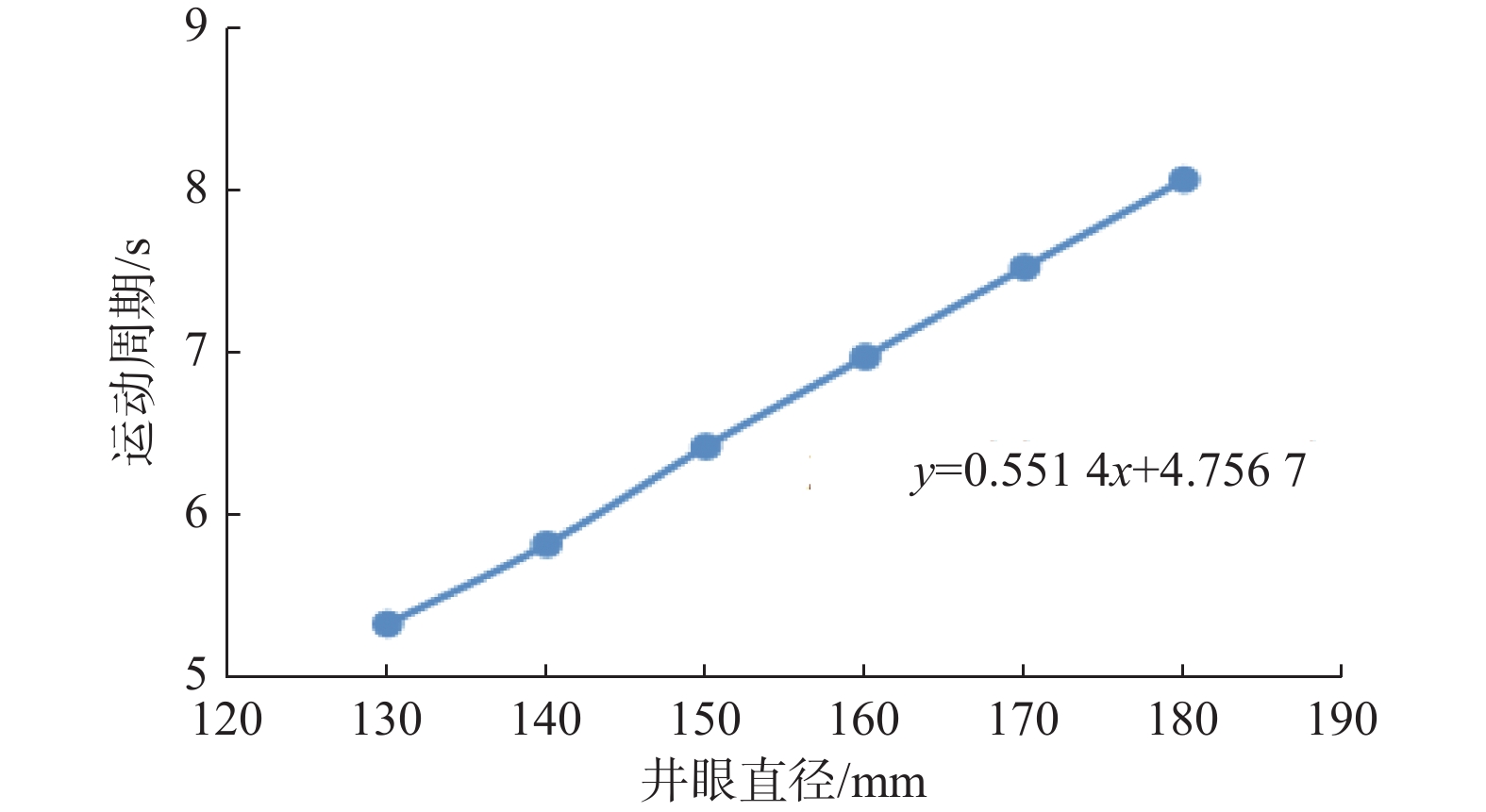

    不同井眼直径对应不同的支撑缸活塞行程,保持他条件不变,改变支撑缸活塞行程,得到伸缩式机器人运动周期与井眼直径的关系(见图9)。从图9可以看出,伸缩式机器人运动周期随着井眼直径增大呈线性增大,即伸缩式机器人牵引速度随着井眼直径增大而减小。

    图  9  机器人运动周期与井眼直径的关系曲线
    Figure  9.  Relationship between the robot motion cycle and the wellbore diameter

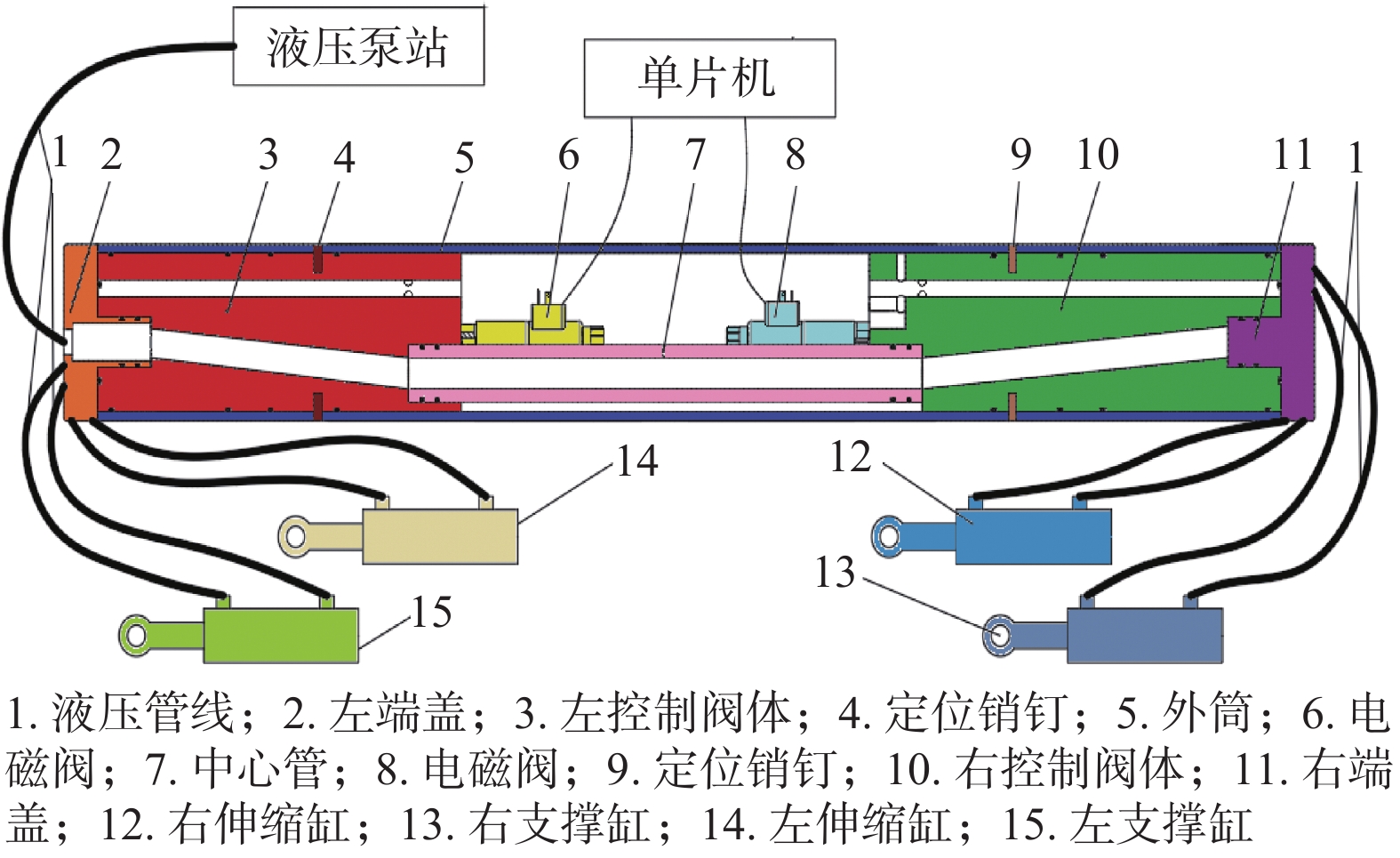

    为了对伸缩式井下机器人运动特性和控制系统的可靠性进行验证,设计了液压伸缩式牵引机器人控制系统的试验方案,如图10所示。试验采用普通液压缸代替支撑缸和伸缩缸,液压泵站为机器人控制短节提供液压源,电磁阀安装在控制阀体上,单片机控制电磁阀的启停,通过控制阀体将液体引入液压缸。

    图  10  液压伸缩式牵引机器人控制系统试验方案
    Figure  10.  Experimental scheme of control system of thehydraulic telescopic traction robot

    根据试验方案,研制了伸缩式井下机器人电液控制系统的样机。在电磁阀上安装单片机,通过单片机可控制液压系统连续循环工作达48 h,同时可保证各个液压缸运动到位,监测电液控制系统的工作可靠性。试验过程中,实时观察各个液压缸的运动状态,当一个液压缸运动到位后,下一个液压缸立刻开始运动,按照图2所示的机器人运动原理,按照左伸缩缸、右支撑缸、左支撑缸、右伸缩缸、左伸缩缸、左支撑缸、右支撑缸和右伸缩缸的顺序依次运动,模拟了伸缩式井下机器人一个运动周期的动作。

    液压泵站系统压力为8 MPa,各个液压缸的结构参数见表2。改变液压泵站的排量,测量不同排量下伸缩式井下机器人的运动周期。

    表  2  各个液压缸的结构参数
    Table  2.  Dimension parameters of each hydraulic cylinder
    部件名称内径/
    mm
    活塞杆左端
    直径/mm
    活塞杆右端
    直径/mm
    液压缸行程/
    mm
    左支撑缸60250150
    左伸缩缸70300180
    右支撑缸60250150
    右伸缩缸70300180
    下载: 导出CSV
    | 显示表格

    经过48 h的连续循环工作,电液控制系统未出现故障,证明其可靠性良好。根据试验结果绘制得到系统排量与伸缩式井下机器人运动周期关系的试验曲线,同时在相同条件下对模型进行仿真,得到系统排量与伸缩式井下机器人运动周期关系的仿真曲线(见图11)。

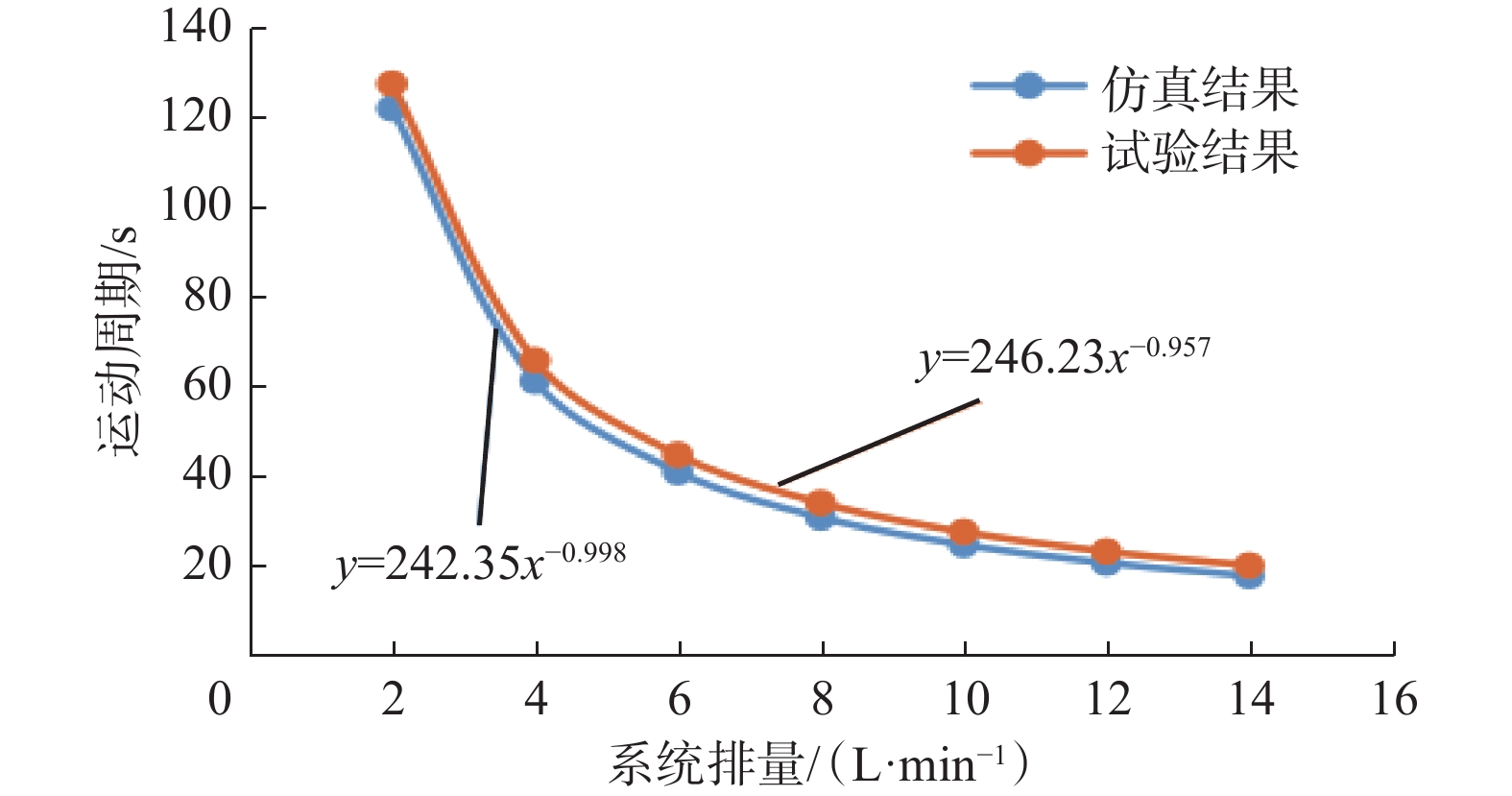

    图  11  系统排量和伸缩式井下机器人运动周期的关系
    Figure  11.  Relationship between the system fluid rate and motion cycle of the telescopic downhole robot

    图11可以看出,系统排量与机器人运动周期关系的试验曲线和仿真曲线基本相同,均呈y=ax1的函数形式,但有微小差异。分析认为,主要原因如下:一方面,仿真模型未考虑管道动态变化、液压油压力及流量波动;另一方面,实际试验中需要观察液压缸运动到位后再切换电源,存在一定延时。试验结果表明,伸缩式井下机器人模型与实制样机之间差异较小,控制方案可行。

    1)通过分析伸缩式井下机器人的工作机理及运动机构,提出了一种基于电磁换向阀和位移反馈控制的电液控制系统,建立了基于电液耦合控制的仿真模型,研究了控制系统对伸缩式井下机器人运动的影响规律,通过分析机器人系统排量、牵引力及井眼直径对伸缩式井下机器人运动学的影响,揭示了伸缩式井下机器人在不同工作参数条件下的运动规律。

    2)系统排量对伸缩式井下机器人运动学影响的试验结果表明,不同系统排量下伸缩式井下机器人运动周期的仿真曲线和试验曲线基本一致,同时通过试验验证了机器人电液控制系统的可靠性和稳定性,结果表明伸缩式井下机器人电液控制系统的可靠性、稳定性均良好。

    3)在系统排量对伸缩式井下机器人运动学影响的试验中,由于仿真模型未考虑管道动态变化、液压油压力及流量波动的影响,且试验需观察液压缸运动到位后手动切换电源,存在一定延时,导致试验曲线和仿真曲线有微小差异。
