Research on a Nano-Composite Cement Slurry System Suitable for Low-Temperature Formations
-
摘要: 为解决低温地层钻探过程中的井壁坍塌和井漏问题，研制了适用于低温地层的纳米复合水泥浆。采用宏观试验与微观分析相结合的方法，研究了低温下纳米Al2O3对硅酸盐–硫铝酸盐复合水泥浆性能和水化过程的影响；以普通硅酸盐水泥与硫铝酸盐水泥复合产生的水化协同效应为基础，结合纳米Al2O3、防冻剂EG、减水剂JS-1和早强剂TEOA，配制了纳米复合水泥浆NAC；采用扫描电镜、X射线衍射和水化放热试验相结合的方法，研究了NAC的低温水化过程及水化机理。试验得知，温度为–9 ℃时，纳米复合水泥浆具有良好的初始流动性，可泵期为57 min，初、终凝时间分别为84和101 min，24 h抗压强度为6.9 MPa。研究结果表明，NAC具有直角稠化效应，低温下性能优越，能够满足钻进低温地层时的护壁堵漏要求。Abstract: In order to solve the problems of borehole wall collapse and well leakage in low-temperature drilling, a nano-composite cement slurry system suitable for low-temperature formations was designed. Combining the macroscopic test with microscopic analysis, the influence of nano-Al2O3 at low temperatures on the performance of silicate-sulphoaluminate composite cement slurry and the hydration process was studied. Based on the synergistic effect of hydration generated from the composite of ordinary silicate cement and sulphoaluminate cement, a nano-composite cement (NAC) was developed in conjunction with the nano-Al2O3, antifreeze agent EG, water reducing agent JS-1, and hardening accelerating agent TEOA. In addition, the low-temperature hydration process of NAC and its mechanism were studied through a combination of the scanning electron microscope (SEM), X-ray diffraction (XRD), and exothermic experiments of hydration. Experimental results showed that the nano-composite cement slurry had good initial fluidity at −9 ℃ with a pumpable period of 57 min, a 24-hour compressive strength of 6.9 MPa, and an initial and final setting time of 84 min and 101 min, respectively. The results of the study indicated that NAC had the right-angle thickening effect and superior performance at low temperatures, capable of meeting the requirements of borehole wall protection and loss circulation control in low-temperature formations.
-
随着页岩气藏的深度开发，绝大部分气井由于地层能量衰减无法实现自喷，地层产出水无法携带至地面，井底积液过多，造成油压和产气量降低，需要采取多种措施排出井底积液，提高页岩气井的采收率。泡沫排水工艺具有施工方便、成本低、设备简单和不影响气井正常生产等优点，被页岩气井广泛采用[1-5]。泡排剂种类繁多，机理复杂[6-10]，国内外研究人员对泡排剂机理及种类进行了大量研究，取得了较好成果。但是，受限于不同区块的具体工况、地层温度、压力和返排水水质等不同，每种泡排剂都存在一定的局限性[11-16]。
平桥南区块地层温度最高达100 ℃、矿化度最高达8.0×104 mg/L、地层产水量不稳定（产水量1～40 m3/d不等），许多页岩气井泡沫排水效果不佳。此前，该区块先后试验了多种泡排剂，加量从0.10%逐渐提高至3.00%，井底积液仍不能完全排出，产气量下降严重，泡排效果不佳。为了保障平稳生产，提高排采效率，笔者以椰油酰胺丙基甜菜碱（CAB）、十二烷基二甲基氧化铵（OB）和羟丙基胍胶（Guar）为原材料，复配了二元复合型泡排剂COG。室内试验及现场试验表明，该泡排剂具有良好的发泡、稳泡及抗温抗盐性能，适用于平桥南区块泡沫排采工艺，为平桥南区块高效开发提供了技术支持。
1. 泡排剂研制思路
泡排剂主要成分为表面活性剂，不同类型表面活性剂的性能各不相同，阴离子表面活性剂具有较好的起泡性和稳泡性，但其阳离子表面活性剂不配伍，且受钙镁离子影响较大；阳离子表面活性剂具有优异的起泡、稳泡、携液、抗盐及抗高温的特性，但价格较高，很难规模使用；非离子表面活性剂具有较好的起泡能力和抗盐能力，但在高温下会出现浊点，需要和其他活性剂配合使用；两性离子表面活性剂相容性较好，且具有优异的抗盐、抗高温和稳泡等特性[17-21]。室内试验和现场应用效果表明，多种表面活性剂复配使用的效果明显优于单一表面活性剂，因此采用物理复配的方法，利用协同效应提高表面活性剂的综合性能。
平桥南区块地层温度70～100 ℃，地层返排水矿化度（1～8）×104 mg/L，钙镁离子质量浓度为300～1 100 mg/L，属于氯化钙水型。根据平桥南区块的地层特征和返排水水质情况，结合不同类型表面活性剂的特性，首先选择合适的两性离子表面活性剂和非离子表面活性剂作为泡排剂主剂，保证其发泡性能和抗温抗盐性能；再优选出合适的泡排剂助剂，提高其稳泡性能和抗温性能。
2. 二元复合型泡排剂COG的研制
室内选择多种表面活性剂和稳泡剂，先通过单剂性能评价筛选出泡排剂主剂和泡排剂助剂，再通过正交试验确定泡排剂的最佳配比，形成二元复合型泡排剂配方。
2.1 泡排剂主剂优选
相同种类表面活性剂整体效果相似，又要考虑产品成本，故在室内选择性价比较高的5种表面活性剂。其中，两性离子表面活性剂包括十二烷基二甲基甜菜碱（BS-12）、椰油酰胺基丙基甜菜碱（CAB）和芥酸酰胺丙基羟基磺基甜菜碱（EHSB），非离子表面活性剂包括十二烷基二甲基氧化铵（OB-2）和月桂酰胺丙基二甲基叔胺（PKO），以上材料均为工业级。
将单剂按0.10%加量配制成水溶液，采用搅拌法测量泡沫初始体积和5 min后的泡沫体积，再计算出泡沫衰减率（公式见式（1）），用来评价单剂的稳泡性能（试验结果见表1）。
ω=V0−V5V0×100% (1) 式中：ω为泡沫衰减率；V0为泡沫初始体积，mL；V5为稳泡5 min后的泡沫体积，mL。
表 1 泡排剂主剂忧选试验结果Table 1. Experimental results of main agent selection for foaming agent表面活性剂 V0/mL V5/mL ω，% BS-12 450 290 35.56 CAB 480 350 27.08 EHSB 528 305 42.23 OB 425 345 18.82 PKO 460 315 31.52 从表1可以看出，5种表面活性剂的发泡性能从高到低依次为EHSB＞CAB＞PKO＞BS-12＞OB，稳泡性能从高到低依次为OB＞CAB＞PKO＞BS-12＞EHSB。EHSB的发泡性能最佳，但泡沫衰减率达42.23%，稳泡性能较差，故优选发泡性能和稳泡性能都较好的CAB和稳泡性能最佳的OB作为泡排剂主剂，并进一步考察其与助剂的配伍性和协同性。
2.2 泡排剂助剂优选
为了进一步增强泡排剂的综合性能，需要添加少量助剂，用于控制泡沫大小和液膜厚度，使之能形成均匀、细腻、稳定的泡沫，同时提高泡排剂的抗温性能。室内选择三乙醇胺（TEOA）、羟丙基胍胶（Guar）和羧甲基纤维素钠（CMC-Na）等3种助剂，与所选主剂进行配伍性试验。将2种主剂按1∶1质量比混合制成泡排剂主剂，主剂和助剂再按1.00∶0.05的质量比混合，置于恒温箱中在100 ℃条件下老化24 h后，按照0.20%加量加入矿化度为2×104 mg/L的模拟地层水中，测试其发泡性能和稳泡性能，结果如图1所示。
![]()
图 1 泡排剂加入不同助剂后的发泡及稳泡性能Figure 1. Foaming properties and foaming stability of foamingagent after adding different auxiliary agents从图1可以看出，经过100 ℃温度老化后，不同助剂对主剂发泡性能和稳泡性能的影响程度从高到低依次为Guar＞CMC-Na＞TEOA。其中，主剂与助剂Guar复配后的发泡性能和稳泡性能都明显优于与另外2种助剂复配，且综合性能优于单一的主剂，表明Guar能起到较好的抗温、稳泡效果，故选择Guar作为泡排剂助剂。
2.3 泡排剂配方研究
将优选的主剂和助剂进行正交试验，从而得到泡排剂体系的最佳配比。以主剂CAB、OB和助剂Guar为考察因素（因素水平见表2），按照L16（43）进行正交试验，测试不同因素、不同水平的初始泡沫体积和5 min后的泡沫体积。复配后泡排剂加量0.10%，试验温度95 ℃，矿化度2×104 mg/L，试验结果见表3。
表 2 因素水平表Table 2. Factor level水平 A B C CAB OB Guar 1 1 1 0.05 2 2 2 0.10 3 3 3 0.15 4 4 4 0.20 表 3 正交试验结果Table 3. Orthogonal test results序号 CAB OB Guar V0/mL V5/mL 1 1 1 0.05 450 430 2 1 2 0.10 440 425 3 1 3 0.15 430 420 4 1 4 0.20 425 410 5 2 1 0.10 485 460 6 2 2 0.05 475 455 7 2 3 0.20 470 450 8 2 4 0.15 470 445 9 3 1 0.15 495 465 10 3 2 0.20 480 465 11 3 3 0.05 475 460 12 3 4 0.10 470 455 13 4 1 0.20 490 460 14 4 2 0.15 480 455 15 4 3 0.10 475 450 16 4 4 0.05 475 450 V0 K1 634.25 480.00 468.75 K2 475.00 468.00 467.50 K3 480.00 462.00 468.75 K4 480.00 460.00 466.25 R 43.75 20.00 2.50 V5 K1 421.25 453.75 448.75 K2 452.50 450.00 447.50 K3 461.25 445.00 446.25 K4 453.75 440.00 446.25 R 40.00 13.75 2.50 从表3可以看出，对体系综合性能的影响程度从高到低的因素依次为CAB＞OB＞Guar，且最优组合为A3B1C1。分析极差R可知，CAB，OB和Guar最佳质量配比为3∶1∶0.05，故以此作为泡排剂的最佳组成质量配比，命名为COG。
3. COG最佳加量及性能评价
3.1 COG最佳加量确定
为了优化泡排制度，需要通过试验确定泡排剂最佳加量。按照上述配比制备泡排剂COG，以不同加量加入清水中，在25 ℃温度下测定不同加量下的泡沫体积，结果见表4。
表 4 不同COG加量下的发泡性能Table 4. Foaming properties under different dosage of COGCOG加量，% V0/mL V5/mL 0.05 440 290 0.10 570 460 0.15 580 465 0.20 600 475 0.25 590 475 0.30 590 475 从表4可以看出，COG加量小于0.20%时，随着泡排剂加量增大，V0和V5逐渐增大；加量大于0.20%后，V0和V5几乎不变，说明泡排剂已达饱和。分析认为，加量为0.20%时，泡排剂达到临界胶束浓度，发泡性能最佳，故推荐COG加量为0.20%，现场可根据实际情况进行适当调整。
3.2 抗温性能
温度对泡沫性能影响非常大。一般来说，温度升高，溶液黏度和泡沫表面黏度降低，导致泡沫液膜厚度减小，使得泡沫破裂。将制备的泡排剂COG和现场常用的2种泡排剂（KD01、XH02）进行室内性能试验。KD01和XH02均是以甜菜碱类表面活性剂为主要原材料的泡排剂，与COG属于同一类别泡排剂。3种泡排剂均以0.20%的加量配成溶液，分别在不同温度下老化24 h后，冷却至常温测定其发泡性能。试验温度分别为30，50，70，90和100 ℃，矿化度为2×104 mg/L，结果如图2和图3所示。
![]()
图 3 不同温度下稳定5 min后的泡沫体积Figure 3. Foam volume after stabilization for 5 min at differenttemperatures由图2和图3可知，随着温度上升，3种泡排剂的发泡性能和稳泡性能都有所下降。其中，KD01和XH02在90 ℃以下时性能良好，但在100 ℃下其发泡性能和稳泡性能显著下降，表明这2种泡排剂在100 ℃下近乎失效；而COG在100 ℃下的V0和V5与30 ℃下的相比下降幅度均较小，表明COG的抗温性能较好，能在100 ℃以下地层中使用。
3.3 抗盐性能
溶液中的电解质能减弱液膜表面的双电层效应，使泡沫稳定性变差，携液能力减弱。研究表明，泡沫稳定性随着无机盐质量分数增大呈先上升后下降的趋势，当溶液中无机盐的质量分数为0.025%（矿化度为250 mg/L）时，泡沫半衰期最大，泡沫携液能力最大，此时泡沫综合性能最佳；但当无机盐质量分数达到0.10%（矿化度为1 000 mg/L）后，无机盐会破坏泡沫稳定性，使泡沫携液能力减弱。平桥南区块页岩气井产出水的无机盐质量分数远大于0.10%，对泡沫性能起抑制作用，因此抗盐性能也是泡排剂在实际应用中非常重要的指标。在室内对制备的泡排剂COG和现场所用的2种泡排剂（KD01、XH02）进行性能对比，均以0.20%的加量配成溶液，分别在100 ℃下老化24 h后，测定其在矿化度为（2~10）×104 mg/L的模拟地层水中5 min后的发泡性能，结果如图4所示。
![]()
图 4 不同矿化度下稳定5 min后的泡沫体积Figure 4. Foam volume after stabilization for 5 min at differentsalinity从图4可以看出，矿化度对泡排剂泡沫体积影响较大，3种泡排剂的泡沫体积均随矿化度升高而减小，在相同矿化度下COG的泡沫体积均明显高于其他2种泡排剂，且COG的泡沫体积下降较为平缓，表明COG具有良好的抗盐性能，适用于产出水矿化度10×104 mg/L以下的页岩气井。
3.4 泡排剂综合性能对比
为贴合现场实际情况，将加量为0.30%（现场推荐使用量）的3种泡排剂溶液加入等量页岩气井产出水中，分别测试其100 ℃下老化24 h前后的发泡性能和稳泡性能，结果见表5。
表 5 3种泡排剂在页岩气井产出水中的发泡稳泡性能Table 5. Foaming stability performance of three forming agents in produced-water of shale gas wells表面活性剂 测试时间 V0/mL V5/mL ω，% COG 老化前 575 404 29.74 KD01 老化前 470 274 41.70 XH02 老化前 475 276 41.89 COG 老化后 510 360 29.41 KD01 老化后 420 236 43.81 XH02 老化后 430 245 43.02 从表5可以看出：COG在100 ℃下老化前后，V0和V5的降幅不大，泡沫衰减率基本不变，表明COG具有良好的抗温性能；在相同条件下，COG的V0、V5和泡沫降低率均优于其他2种泡排剂，表明COG综合性能良好，适用于平桥南区块泡沫排采工艺。
3.5 发泡稳泡机理初探
泡沫破裂的本质是液膜由厚变薄、直至破裂的过程，因此泡沫的稳定性主要决定于液膜黏度和厚度，而液膜黏度通常在实验室中用表面黏度进行度量。表面黏度越大，液膜黏度越大，泡沫寿命越长，稳定性越好。根据Laplace公式，液膜交界处与平面膜之间的压差与表面张力成正比，表面张力低，则压差小，液膜变薄较慢，稳定性好。而温度越高，分子热运动加剧导致液膜分子间吸引力减弱；无机盐含量大，液膜表面的双电层效应减弱导致液膜变薄。COG中的Guar能明显提高泡沫表面黏度，增大液膜厚度和强度，增强其抗温性；两性离子表面活性剂CAB和非离子表面活性剂OB均具有良好的抗盐性，加之二者具有协同效应，COG的发泡效率和抗温抗盐性更好。
4. 现场试验
平桥南区块3口井进行了泡排剂COG现场试验，3口井地层平均温度为95 ℃，矿化度约为6.0×104 mg/L，之前均试验了泡排剂XH02和KD01，随着泡排剂加量由0.10%逐步增大至3.00%，产气量和产液量变化均不大，单井平均日产气量21 000 m3，日产液量7.0 m3，泡排效果不明显。试验采用控制变量法，即排采工艺参数均不变的前提下，只将原有泡排剂替换成COG，试验周期25 d，然后替换为原有泡排剂。3口井在整个试验过程中生产情况类似，平均单井日增气2 000 m3。下面以JY03井为例分析其试验效果。
JY03井之前使用泡排剂XH02，生产期间注入泡排剂COG 25 d，试验结束后换回原来的泡排剂XH02，试验前后的生产曲线如图5所示。
从图5可以看出，JY03井试验期间日产气量稳定在30 000～31 000 m3，平均日增气2 500 m3；日产液量先从10.8 m3升至12.7 m3，随后逐渐降至5.5 m3；油套压差降低0.05 MPa，井底积液逐渐排空，产气量上升；替换为原来的泡排剂后，产气量逐渐降低，产液量逐渐升高，表明泡排剂XH02携液能力不足，井底积液逐渐形成，产气量降低。3口页岩气井的泡排试验结果表明，泡排剂COG综合性能明显优于现场所使用的泡排剂，具有较好的排水增产效果，在平桥南区块具有一定的推广应用潜力。
5. 结论与建议
1）以两性离子表面活性剂CAB、非离子表面活性剂OB和羟丙基胍胶Guar为主要原料，通过正交试验优化配比，复配出二元复合型泡排剂COG。
2）COG在100 ℃和矿化度10×104 mg/L条件下仍然具有良好的发泡、稳泡性能，表明COG具有较好的抗温抗盐性能，适用于平桥南区块页岩气井泡沫排水采气。
3）平桥南区块3口井的试验结果表明，泡排剂COG使用期间单井日产气量增加10%，具有较好的排水增产效果，建议今后加强现场配套工艺技术研究，为其大规模推广应用提供技术保障。
4）建议针对不同地层特点和产出水水质，继续进行室内试验和现场试验，研发适应不同地层和水质条件的泡排剂，扩大泡沫排水采气技术的应用范围。
-
![]()

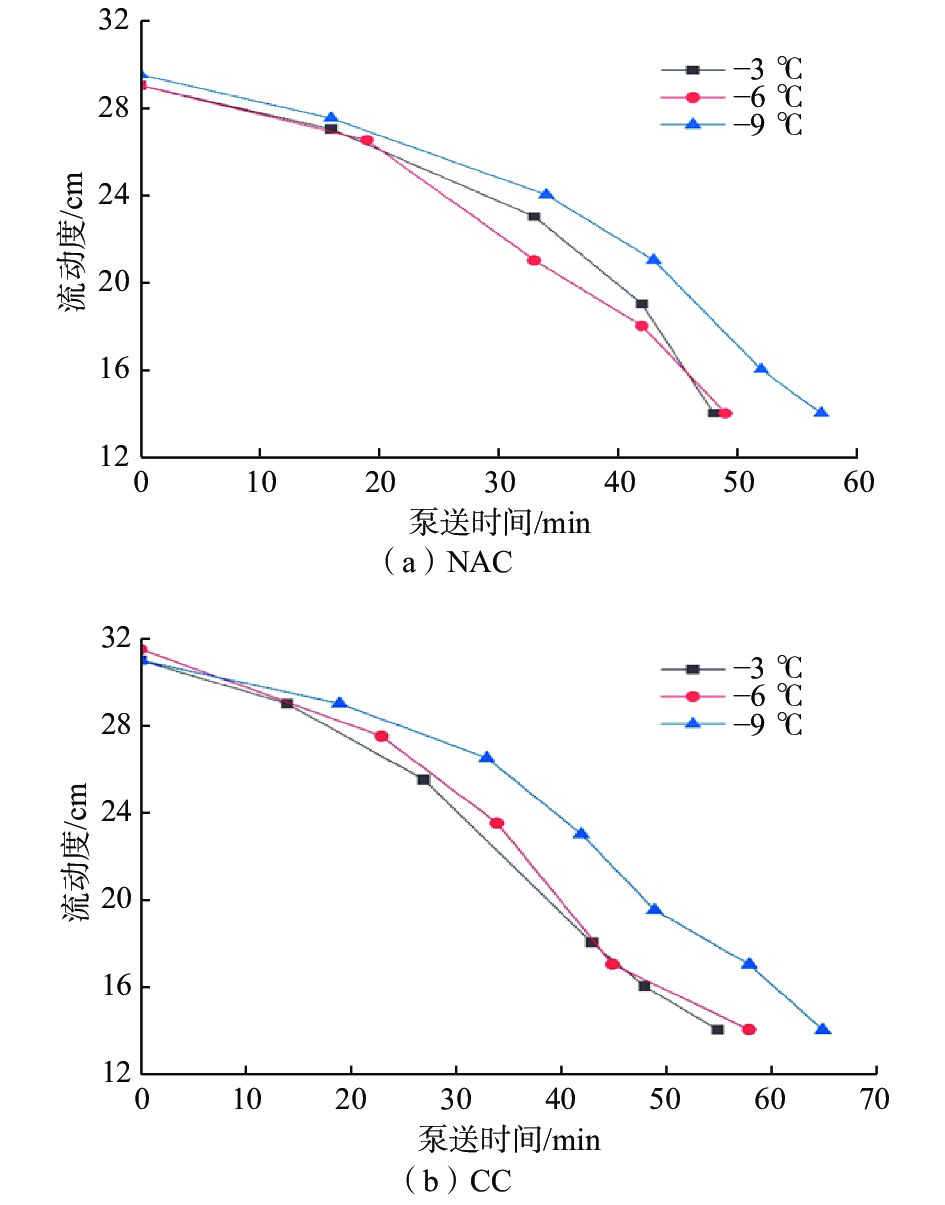

图 1 NAC与CC浆液的流动性与泵送时间对比
Figure 1. Comparison of the fluidity and pumping time of NAC and composite cement（CC）slurry
![]()

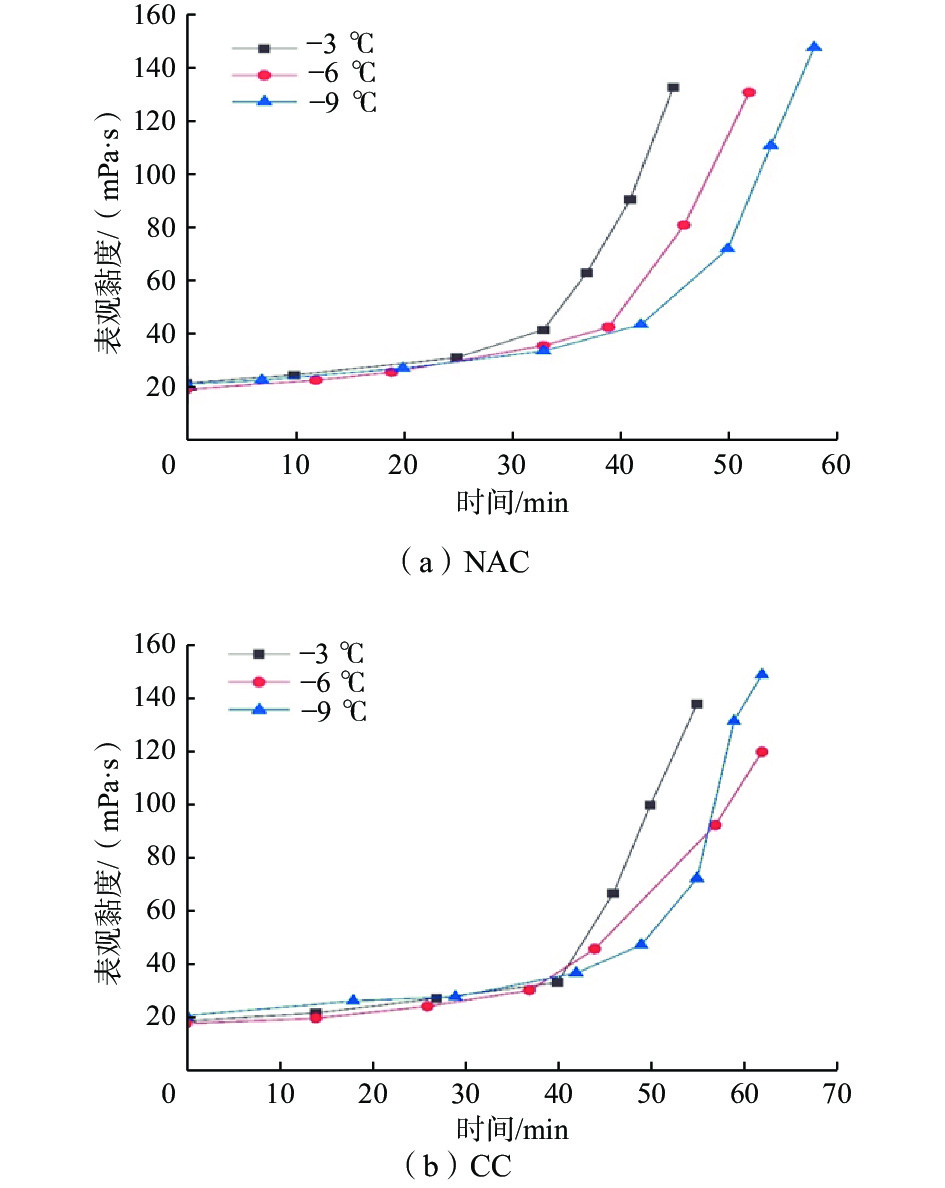

图 2 NAC与CC在不同低温下黏度变化特性对比
Figure 2. Comparison of viscosity change characteristics of NAC and CC slurry at different low temperatures
![]()

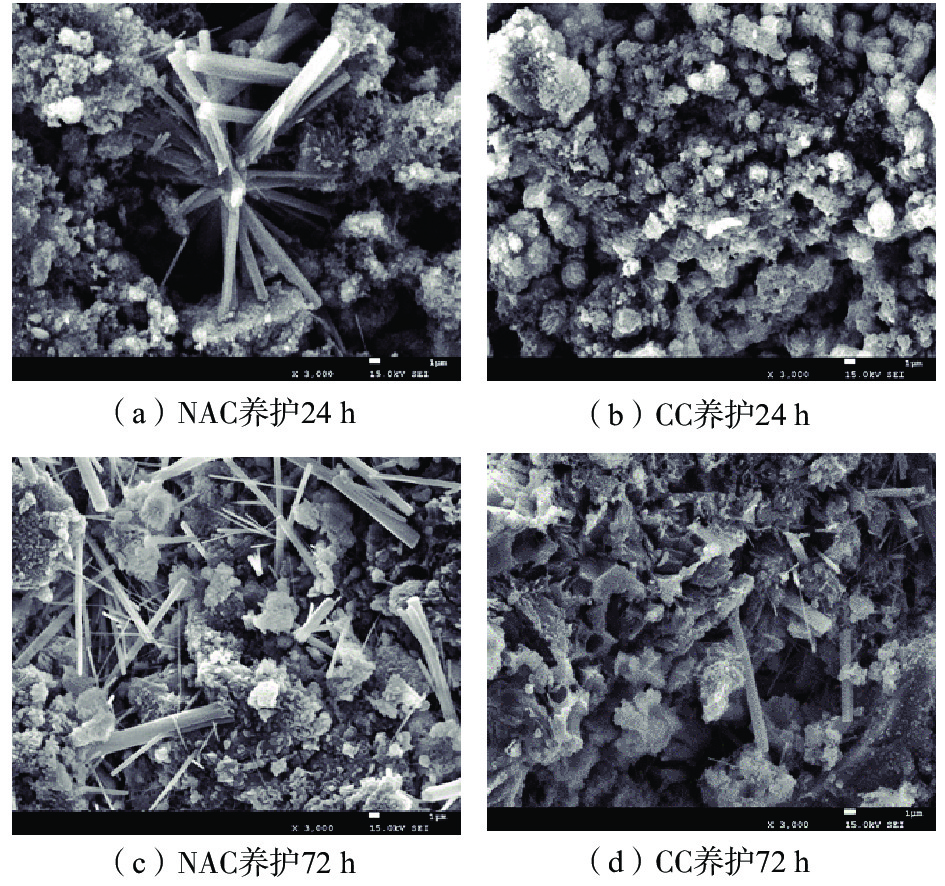

图 3 不同养护时间下NAC和CC样品的SEM对比
Figure 3. SEM comparison of NAC and CC samples at different curing times
![]()
图 4 NAC养护不同时间后放大不同倍数的SEM图
Figure 4. SEM image of NAC at different magnifications after different curing times
![]()

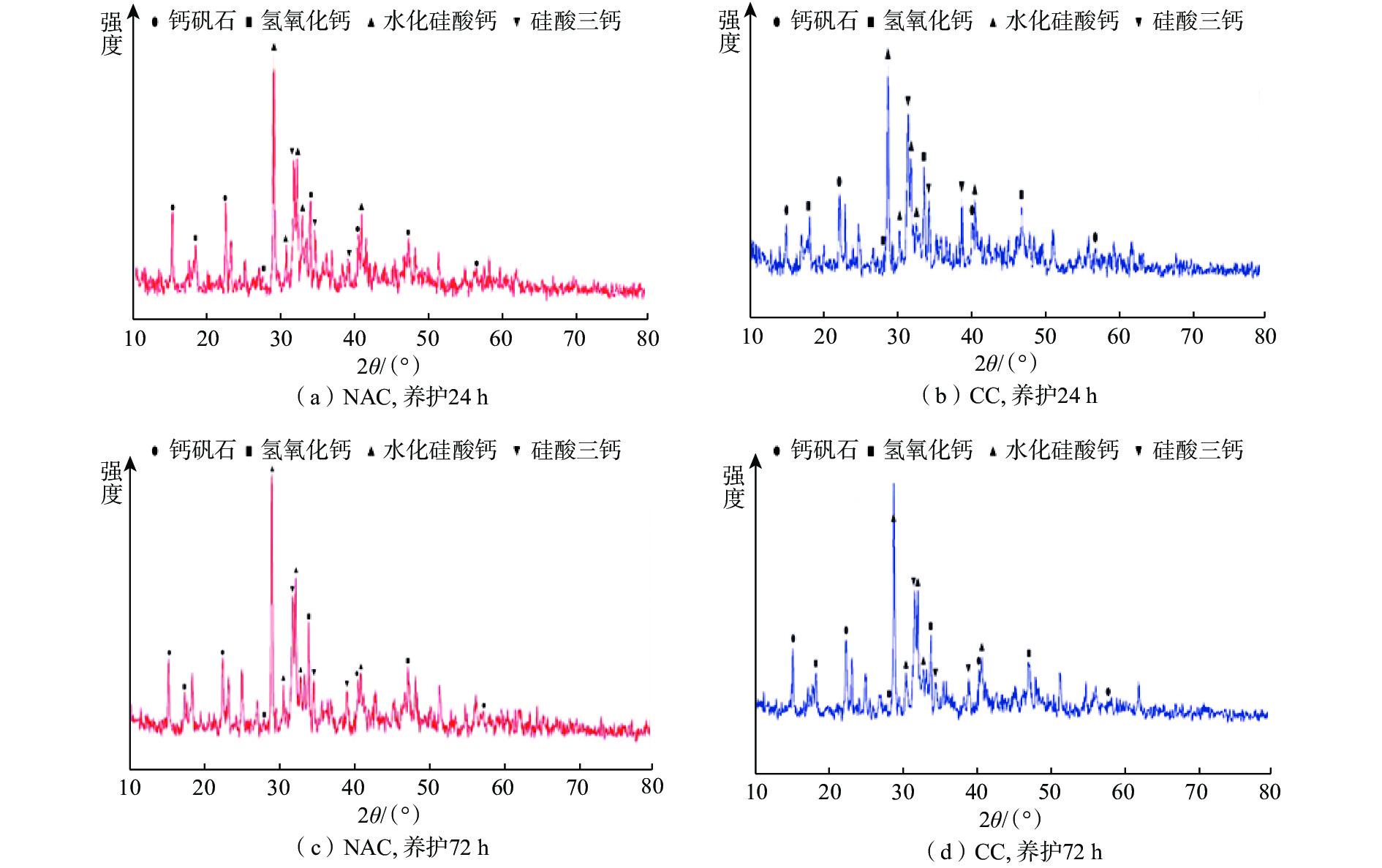

图 5 NAC和CC养护不同时间的XRD分析结果
Figure 5. XRD analysis of NAC and CC at different curing times
![]()

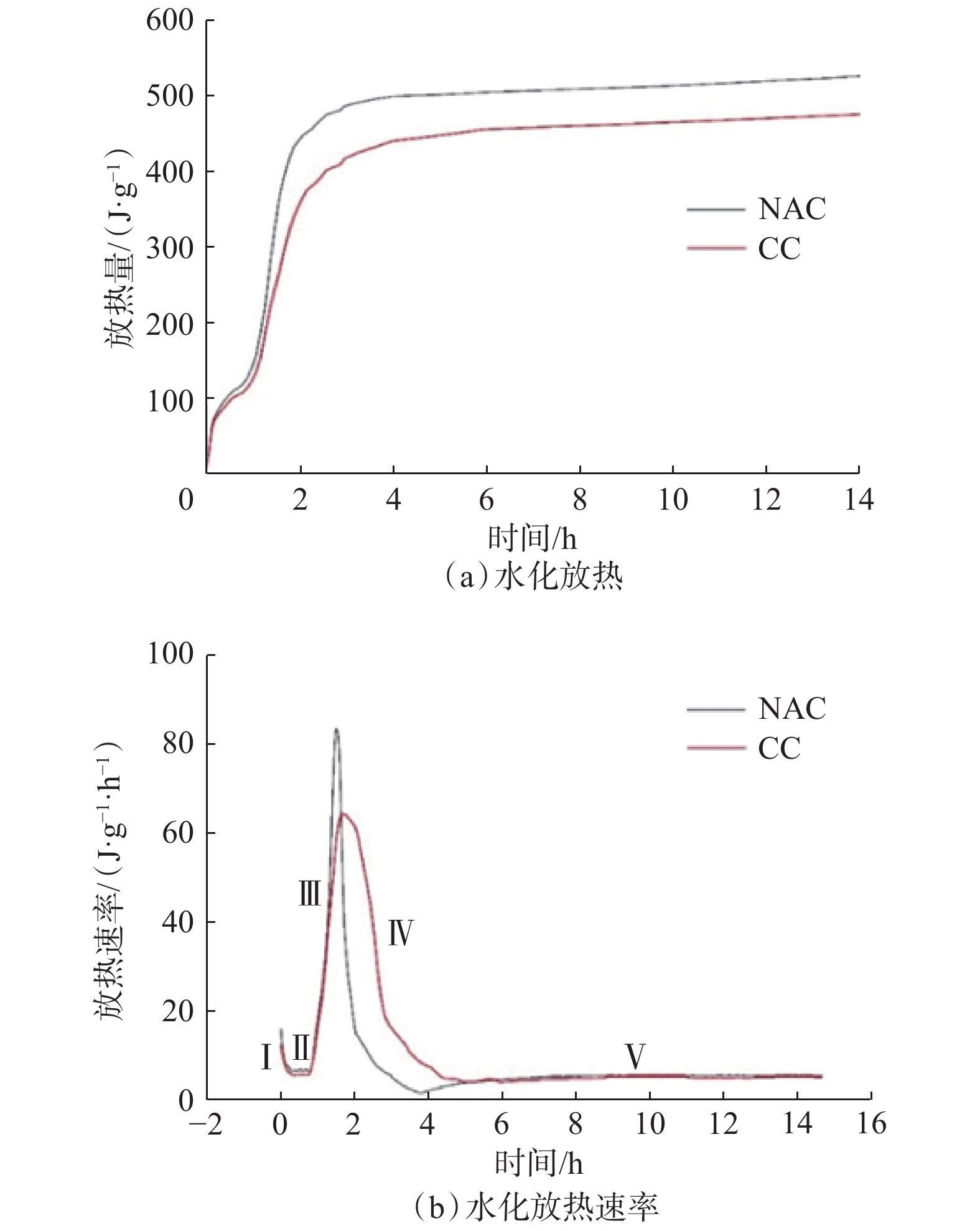

图 6 水泥浆水化过程中的放热曲线
Figure 6. Hydration exothermic curves in the hydration process of cement slurry
表 1 纳米Al2O3对复合水泥浆性能的影响试验结果
Table 1 The effect of nano Al2O3 on the properties of composite cement slurry
纳米Al2O3
加量，%初始流动度/
cm可泵期/
min初凝时间/
min终凝时间/
min24 h抗压
强度/MPa0 21 26 40 106 3.3 0.1 23 38 65 119 5.7 0.3 22 29 51 99 6.2 0.5 20 13 50 97 5.8
下载: 导出CSV
表 2 减水剂对纳米复合水泥浆性能的影响试验结果
Table 2 The effect of water reducing agent on the properties of nano-composite cement slurry
减水剂 加量，
%初始流动度/
cm可泵期/
min初凝时间/
min终凝时间/
min22.0 29 51 99 JS-1 0.1 27.0 43 144 197 0.3 35.0 103 265 354 0.5 33.0 89 186 246 NS 0.1 26.0 97 224 641 0.3 27.0 168 1 143 1 472 0.5 29.0 229 957 1 383 PAS 0.1 28.0 53 212 517 0.3 32.0 79 267 678 0.5 34.5 81 186 450
下载: 导出CSV
表 3 早强剂对纳米复合水泥浆性能的影响试验结果
Table 3 The effect of hardening accelerating agent on the properties of nano-composite cement slurry
早强剂 加量，
%初始流动
度/cm可泵期/
min初凝时
间/min终凝时
间/min24 h抗压
强度/MPa33.0 89 186 246 6.1 TEOA 0.02 32.0 75 114 135 7.8 0.06 30.0 67 94 105 8.2 0.10 33.0 81 126 172 7.6 CaCl2 1.00 32.0 184 329 457 4.6 3.00 29.5 104 231 351 5.1 5.00 30.0 117 273 364 4.8 Na2SO4 0.50 31.5 52 77 96 6.3 1.50 31.0 43 72 99 6.5 2.50 30.5 37 64 89 6.7
下载: 导出CSV
表 4 NAC的正交试验结果(–9 ℃)
Table 4 Results of orthogonal test of NAC (–9 ℃)
序号 A B C D 初始流动度/cm 可泵期/min 凝结时间/min 24 h抗压强度/MPa 初凝 终凝 1 0.5 0.2% 0.05% 0.4% 27.0 52 88 121 9.3 2 0.5 0.3% 0.06% 0.5% 31.0 53 159 208 9.1 3 0.5 0.4% 0.07% 0.6% 29.5 63 75 89 9.4 4 0.6 0.2% 0.06% 0.6% 31.0 60 139 219 7.7 5 0.6 0.3% 0.07% 0.4% 30.5 58 80 154 8.1 6 0.6 0.4% 0.05% 0.5% 30.5 60 144 238 8.8 7 0.7 0.2% 0.07% 0.5% 35.0 92 156 231 6.8 8 0.7 0.3% 0.05% 0.6% 33.0 75 178 234 7.3 9 0.7 0.4% 0.06% 0.4% 31.0 52 199 226 7.5
下载: 导出CSV
-
[1] 牛洪波,于政廉,孙菁,等. 天然气水合物动力学抑制剂与水分子相互作用研究[J]. 石油钻探技术,2019,47(4):29–34. doi: 10.11911/syztjs.2019037 NIU Hongbo, YU Zhenglian, SUN Jing, et al. The interaction between gas hydrate kinetics inhibitors and water molecules[J]. Petroleum Drilling Techniques, 2019, 47(4): 29–34. doi: 10.11911/syztjs.2019037
[2] 张川,王胜,陈礼仪,等. 用于冻土区天然气水合物钻探的聚合物钻井液低温流变响应[J]. 天然气工业,2016,36(2):92–97. doi: 10.3787/j.issn.1000-0976.2016.02.013 ZHANG Chuan, WANG Sheng, CHEN Liyi, et al. Low-temperature rheological response characteristics of the polymer drilling fluid developed for permafrost gas hydrate exploration[J]. Natural Gas Industry, 2016, 36(2): 92–97. doi: 10.3787/j.issn.1000-0976.2016.02.013
[3] 田野,符军放,宋维凯,等. 一种新型超深水低温早强剂[J]. 钻井液与完井液,2019,36(2):224–228. doi: 10.3969/j.issn.1001-5620.2019.02.016 TIAN Ye, FU Junfang, SONG Weikai, et al. A new low temperature early strength agent for ultradeep water operation[J]. Drilling Fluid & Completion Fluid, 2019, 36(2): 224–228. doi: 10.3969/j.issn.1001-5620.2019.02.016
[4] 何瑞兵,董平华,李治衡,等. 生物灰低密度水泥浆体系室内研究[J]. 长江大学学报(自然科学版),2020,17(3):43–47. HE Ruibing, DONG Pinghua, LI Zhiheng, et al. Laboratory study on low temperature and low density cement slurry system of biological ash[J]. Journal of Yangtze University(Natural Science Edition), 2020, 17(3): 43–47.
[5] 刘浩亚,鲍洪志,赵卫. –18 ℃下冻土区负温水泥浆水化微观过程研究[J]. 钻井液与完井液,2019,36(1):77–81. doi: 10.3969/j.issn.1001-5620.2019.01.015 LIU Haoya, BAO Hongzhi, ZHAO Wei. Study on microscopic hydration process of a cold temperature cement slurry used in Frozen Areas at –18 ℃[J]. Drilling Fluid & Completion Fluid, 2019, 36(1): 77–81. doi: 10.3969/j.issn.1001-5620.2019.01.015
[6] 丁向群,赵欣悦,徐晓婉,等. 矿物掺合料对硫铝酸盐水泥–普通硅酸盐水泥复合体系性能的影响[J]. 新型建筑材料,2020,47(3):40–44. doi: 10.3969/j.issn.1001-702X.2020.03.011 DING Xiangqun, ZHAO Xinyue, XU Xiaowan, et al. Effect of admixtures on properties of sulphoaluminate cement-common Portland cement composite system[J]. New Building Materials, 2020, 47(3): 40–44. doi: 10.3969/j.issn.1001-702X.2020.03.011
[7] 张鑫,邱瑞军,侯淑鹏,等. 硅酸盐-硫铝酸盐水泥混合体系浆液流变特性试验研究[J]. 混凝土,2019(8):72–76, 81. doi: 10.3969/j.issn.1002-3550.2019.08.017 ZHANG Xin, QIU Ruijun, HOU Shupeng, et al. Experimental study on the rheological behavior of silicate-sulphoaluminate mixed cement system[J]. Concrete, 2019(8): 72–76, 81. doi: 10.3969/j.issn.1002-3550.2019.08.017
[8] WANG Sheng, WANG Jingfei, YUAN Chaopeng, et al. Development of the nano-composite cement: application in regulating grouting in complex ground conditions[J]. Journal of Mountain Science, 2018, 15(7): 1572–1584. doi: 10.1007/s11629-017-4729-9
[9] WANG Sheng, JIAN Liming, SHU Zhihong, et al. Preparation, properties and hydration process of low temperature nano-composite cement slurry[J]. Construction and Building Materials, 2019, 205: 434–442. doi: 10.1016/j.conbuildmat.2019.02.049
[10] 詹培敏,孙斌祥,何智海,等. 纳米碳酸钙对水泥基材料性能影响的研究进展[J]. 硅酸盐通报,2018,37(3):881–887, 910. ZHAN Peimin, SUN Binxiang, HE Zhihai, et al. Research progress of effect of nano-calcium carbonate on the properties of cement-based materials[J]. Bulletin of the Chinese Ceramic Society, 2018, 37(3): 881–887, 910.
[11] ALOMAYRI T. Experimental study of the microstructural and mechanical properties of geopolymer paste with nano material (Al2O3)[J]. Journal of Building Engineering, 2019, 25: 100788. doi: 10.1016/j.jobe.2019.100788
[12] LU Xiaolei, YE Zhengmao, ZHANG Lina, et al. The influence of ethanol- diisopropanolamine on the hydration and mechanical properties of Portland cement[J]. Construction and Building Materials, 2017, 135: 484–489. doi: 10.1016/j.conbuildmat.2016.12.191
[13] 姚嘉诚,延永东,徐鹏飞,等. 水泥基渗透结晶型防水材料和纳米二氧化硅改性混凝土自修复性能的研究[J]. 硅酸盐通报,2020,39(6):1772–1777. YAO Jiacheng, YAN Yongdong, XU Pengfei, et al. Self-healing properties of concrete modified by cementitious capillary crystalline waterproofing and nano-silica[J]. Bulletin of the Chinese Ceramic Society, 2020, 39(6): 1772–1777.
[14] SINGH N B, SARVAHI R, SINGH N P, et al. Effect of temperature on the hydration of ordinary Portland cement in the presence of a superplasticizer[J]. Thermochim Acta, 1994, 247(2): 381–388. doi: 10.1016/0040-6031(94)80138-X
[15] HU Qinang, ABOUSTAIT M, KIM T, et al. Direct three-dimensional observation of the microstructure and chemistry of C3S hydration[J]. Cement and Concrete Research, 2016, 88: 157–169. doi: 10.1016/j.cemconres.2016.07.006
[16] BERGER S, COUMES C C D, BESCOP P L, et al. Influence of a thermal cycle at early age on the hydration of calcium sulphoaluminate cements with variable gypsum contents[J]. Cement and Concrete Research, 2011, 41(2): 149–160. doi: 10.1016/j.cemconres.2010.10.001
[17] LI Laibo, CHEN Mingxu, GUO Xiangyang, et al. Early-age hydration characteristics and kinetics of Portland cement pastes with super low w/c ratios using ice particles as mixing water[J]. Journal of Materials Research and Technology, 2020, 9(4): 8407–8428. doi: 10.1016/j.jmrt.2020.05.082
[18] TELESCA A, MARROCCOLI M, PACE M L, et al. A hydration study of various calcium sulphoaluminate cements[J]. Cement and Concrete Composites, 2014, 53: 224–232. doi: 10.1016/j.cemconcomp.2014.07.002
-
期刊类型引用(7)
1. 许鸷宇，赵玉，陈君，廖丽，奎明清，郑传根，魏凯，钟海全. 基于ROSS-Miles法的不同砂含量下泡排剂性能影响实验研究. 能源与环保. 2024(02): 138-145 .
百度学术
2. 尹德财，尉振业，杨昌华，马召，马文涛，冯馥腾. 基于正交实验的可再生泡沫冲砂修井液研究. 西安石油大学学报(自然科学版). 2024(06): 71-77 . 百度学术
3. 张龙胜，王维恒. 阴-非体系高温泡排剂HDHP的研究及应用——以四川盆地东胜页岩气井为例. 油气藏评价与开发. 2023(02): 240-246 . 百度学术
4. 侯向前，卢拥军，方波，张福祥，胡广军. 表面活性剂在非常规油气增产中的应用研究进展. 石油化工. 2023(05): 734-741 . 百度学术
5. 张飞，仇素辉，彭均，张仁杰，高召，刘恺烽. 天然气井泡沫排水采气用起泡剂的研究与应用. 当代化工. 2023(07): 1651-1655 . 百度学术
6. 王超. 排水采气用泡排剂在气田开发中的研究进展. 化学工程师. 2023(08): 76-79+96 . 百度学术
7. 姚红生，房启龙，袁明进，张壮. 渝东南常压页岩气工程工艺技术进展及下一步攻关方向. 石油实验地质. 2023(06): 1132-1142 . 百度学术
其他类型引用(0)
计量
- 文章访问数: 558
- HTML全文浏览量: 372
- PDF下载量: 95
- 被引次数: 7
