Study and Performance Evaluation of a Glycerol-Based Drilling Fluid System with Strong Inhibition and High Lubricity
-
摘要:
针对油基钻井液存在污染环境、环保处理工艺复杂和影响录井质量等问题，利用低碳醇具有强抑制性和高润滑性、能与水以任意比例互溶的优点，开发了适用于强水敏性地层的丙三醇基钻井液。考察了膨润土在不同低碳醇溶液中浸泡24 h后的膨胀率，据此优选丙三醇做为抑制润滑剂；丙三醇体积分数越大，丙三醇溶液的抑制性、润滑性越好，黏度越高。为了降低丙三醇的用量和提高抑制性，将30%丙三醇溶液与5%KCl复配作为基液，形成了丙三醇基钻井液。性能评价结果表明，丙三醇基钻井液的抑制性、润滑性与油基钻井液接近，抗温140 ℃，抗NaCl、CaCl2及钻屑污染，放置180 d后性能稳定，可重复使用；提高丙三醇加量，还可以进一步增强其抑制性和润滑性。丙三醇基钻井液对于强水敏性地层或对润滑性要求较高的地层具有较好的应用潜力，也为开发环保钻井液提供了新的方向。
Abstract:To address the problems of oil-based drilling fluid, such as environmental pollution, complex environmentaltreatment process and impact on logging quality, a glycerol-based drilling fluid suitable for strong water sensitive strata was developed for low-carbon alcohols strong inhibition, high lubricity and miscibility with water in any ratio. The swelling rate of bentonite in low-carbon alcohols solution for 24 h was investigated, and glycerol was selected as the optimal inhibition lubricant. The higher the volume fraction of glycerol, the better the inhibition, lubricity and viscosity of glycerol solution. In order to reduce alcohol consumption and further improve the inhibition, a glycerol-based drilling fluid system was formed by using 30% glycerol mixed with 5% KCl. The results of the performance evaluation show that the inhibition and lubricity of glycerol-based drilling fluid system are similar to those of oil-based drilling fluid, with temperature resistance of 140 ℃ and antipollution of NaCl, CaCl2 and drill cuttings. After six months of storage, the drilling fluid has achieved stable performance and can be reused. The inhibition and lubricity of drilling fluid can be further improved by increasing the dosage of glycerol. Glycerol-based drilling fluids can be used in strong water-sensitive stratum or with high requirement of lubricity. It shows a great application potential and this study also provides a development trend in environmental friendly drilling fluids.
-
低渗—特低渗致密砂岩储层中通常发育大量构造成因的天然裂缝[1–2]，天然裂缝的形成与构造变形或与构造活动相关[3–4]。天然裂缝在地下通常是闭合的，但在注水或压裂过程中则会开启[4–5]。闭合裂缝转变为开启裂缝，代表裂缝从无效缝转变为有效缝[5–6]。天然裂缝与水力裂缝的开启及扩展是一个动态过程[5–7]。压裂过程中，压裂液注入储层内部，岩石产生张性破裂[8–9]，水力裂缝在扩展过程中会与环境应力及天然裂缝相互耦合，进而影响储层改造体积及油气采收率[10–11]。国内外研究表明，水力裂缝的形态可分为单一裂缝、复杂多裂缝、天然裂缝张开后的复杂裂缝、复杂的网状裂缝[12–15]。对于裂缝性储层，裂缝能显著改变地层周围原位应力的分布状态和增强储层内部应力的各向异性。同时，随着天然裂缝发育程度增加，水力裂缝逐渐趋于向单一裂缝转变[13，16]。这是因为，在天然裂缝周围会产生应力阴影，降低周围岩石的应力水平，从而减少新裂缝的生成和扩展，水力裂缝更趋向于沿着天然裂缝扩展。储层压裂改造体积增大，特别是长扩展缝，可能会造成水力裂缝与天然裂缝沟通，增加水窜风险[17–19]。要降低水窜风险，需要掌握水力裂缝与天然裂缝的开启条件及扩展规律。地应力的存在，提供了天然裂缝与水力裂缝开启及扩展的地质力学条件或基础[20–22]。因此，深入研究地应力条件下裂缝性储层有效缝和无效缝的转变，确定压裂过程中裂缝滑移条件，可以为压裂缝网改造提供依据[14，16]。
泌阳凹陷东南部地区古近系裂缝性致密砂岩储层发育岩性−构造油藏，原油采收率低于10%，天然裂缝及水力裂缝沟通引起的水窜现象严重，制约了裂缝性储层油藏的开发效果。为此，笔者以泌阳凹陷东南部地区古近系致密砂岩储层为例，研究其地应力梯度、天然裂缝开启条件、水平应力差对水力裂缝扩展的影响、天然裂缝与水力裂缝的沟通条件，拟揭示裂缝性储层天然裂缝与水力裂缝的开启条件及扩展规律，从而为提高裂缝性致密砂岩油藏开发效果提供依据。
1. 地应力梯度
地应力对水力裂缝起裂及扩展均有重要影响，因此，地应力评价是开展天然裂缝及水力裂缝耦合的首要因素。泌阳凹陷东南部地区古近系致密砂岩储层岩性主要为长石岩屑砂岩和岩屑长石砂岩，粒度偏细，偶见砾石颗粒，水动力较弱。矿物组分鉴定结果显示，目的层致密砂岩石英含量53%～70%，平均为60%；长石含量8%～10%，平均为9%；岩屑含量8%～15%，平均为14%。储层孔隙度主要分布在2%～15%，平均为8%；渗透率主要分布在0.03～15.00 mD，平均为2.00 mD，属低孔、低渗—特低渗储层。
地应力是由于岩石自身重量及横向应变所引起的岩石内应力，其在正交系统下可简化为最大水平主应力（σH）、最小水平主应力（σh）及垂向主应力（σv）[13–14，16]。岩体内部不同单元点应力的总体分布被称为应力场。大量研究表明，随着深度增加，三个方向主应力均有逐渐增加的趋势[16–18]。但是，受区域构造的影响，地应力在不同方向的张量或扩展速度不同，进而导致应力梯度不同。
根据水力压裂试验和差应变试验所计算的现今地应力是最为准确的[12–14]，因此利用目的层岩样12组水力压裂试验及11组差应变试验的结果，计算了目的层的地应力及其梯度，结果如图1所示。从图1可以看出，各主应力随着埋深增加而呈线性增加，地应力状态为σv＞σH＞σh，代表弱挤压应力状态。σv的梯度平均为0.025 MPa/m，σH的梯度平均为0.020 MPa/m，σh的梯度平均为0.017 MPa/m。
![]()
图 1 研究区单井地应力及应力梯度的计算结果Figure 1. Calculation results of in-situ stress and stress gradient of single well in study area2. 天然缝开启条件分析
天然裂缝改变了基质储层的连续性，因而对储层压裂缝扩展具有显著的影响。研究区主要发育垂直缝（见图2），缝面平直，具有剪切性质，裂缝主走向优势方位为北东及东西向[8]。垂直缝的垂向贯通长度通常小于6 m。事实上，在高地应力状态下，多数裂缝呈闭合状态，表现为无效缝。例如，鄂尔多斯盆地延长组致密砂岩也发育垂直缝，原位应力条件下98.7%的裂缝为无效缝，但无效缝可以向有效缝转变。地应力条件下，潜在滑动的裂缝都具有一定渗透性[12–13]。裂缝的开启、滑动与地应力条件及压裂或者注水等密切相关[14，16]。
深部地层的主应力通常采用张量[13]表示：
\boldsymbol{S}_{\mathrm{s}} = \left( {\begin{array}{*{20}{c}} {S_1} & 0 & 0 \\ 0 & {S_2} & 0 \\ 0 & 0 & {S_3} \\ \end{array} }\right) (1) 式中：Ss为应力张量，MPa；S1，S2和S3为正交坐标系下3个主方向应力张量的分量，MPa。
利用应力张量计算得到剪应力和正应力，则裂缝的滑动条件满足：
\tau = \mu ({\sigma _{\text{n}}} - p) (2) 式中：τ为剪应力，MPa；μ为摩擦系数；σn为正应力，MPa；p为裂缝滑动临界压力，MPa。
对式（2）进行变换，可得：
p = \frac{{\tau - \mu {\sigma _{\text{n}}}}}{\mu } (3) 对于式（3）中的裂缝滑动临界压力p，当裂缝内压力达到临界滑动压力时，裂缝滑动，此时无效缝演化成为有效缝。
目的层中，最大水平主应力梯度为0.020 MPa/m，最小水平主应力梯度为0.017 MPa/m，垂向主应力梯度为0.025 MPa/m，油藏孔隙压力梯度为0.088 MPa/m。对于岩石摩擦系数，其会随着岩石粒度减小而减小[13]。细砂岩摩擦系数的经验值为0.42，而粒度更小泥质粉砂岩摩擦系数的经验值为0.20[13]，目的层的摩擦系数取0.42。计算结果表明，研究区目的层致密砂岩中裂缝滑动的临界压力梯度为0.018～0.020 MPa/m，平均为0.019 MPa/m。因此，当天然缝内临界压力梯度超过0.020 MPa/m时，无效缝都会演化成有效缝。
3. 水平应力差对水力缝扩展的影响
水平应力差（最大水平主应力σH与最小水平主应力σh的差）对水力缝扩展具有重要影响。通常，水平方向最大与最小主应力的差值越小，致密砂岩中越容易形成复杂缝网。对于裂缝性储层，水平应力差对水力缝扩展的影响较为复杂，随着水平应力差增大，裂缝形态逐渐由体积裂缝转变为单一裂缝[17]。考虑研究区目的层的实际情况，采用基于损伤力学内聚力模型的离散元方法分析水平应力差对水力缝扩展的影响[11]。该方法考虑了岩石压裂过程中的拉链式破坏特征，能够较为准确地表征水力缝扩展效果。
内聚力单元满足Quads准则：
\left(\frac{\left\langle\varepsilon_{\text{n}}\right\rangle}{\varepsilon_{\text{n}}^{\text{0}}}\right)^2+\left(\frac{\left\langle\varepsilon_{\text{s}}\right\rangle}{\varepsilon_{\text{s}}^{\text{0}}}\right)^2+\left(\frac{\left\langle\varepsilon_{\text{t}}\right\rangle}{\varepsilon_{\text{t}}^{\text{0}}}\right)^2=1 (4) 式中：εn为挤压应力对应的挤压位移；εs为剪切应力对应的剪切位移；εt为张性应力对应的张性位移；
\varepsilon _{\text{n}}^0 为挤压应力最大时的挤压位移；\varepsilon _{\text{s}}^0 为剪切应力最大时的剪切位移；\varepsilon _{\text{t}}^0 为张性应力最大时的张性位移。流体在水力裂缝中流动并滤失到储层中，通过流体流动可以求解孔隙压力、应力分布（牵引力）及形变。裂缝单元储层离散扩展由边界嵌入内聚力单元实现节点位移2维4节点及压力节点。该方法消除了裂缝尖端存在的应力奇点，水力缝扩展结果可靠。所设置的模型为二维模型，模型的长和宽分别为50 m，天然裂缝嵌入在模型中并沿着北东向分布，天然裂缝密度为1条/m。另外，储层基础参数设置为孔隙度8%、渗透率2 mD、弹性模量30 GPa、泊松比0.24、嵌入天然裂缝线密度为1条/m。此外，差应变试验及水力压裂测试结果显示目的层水平应力差主要在0～10 MPa，因而将水平应力差设计为0，5和10 MPa，模拟水平应力差对水力裂缝扩展及其长度的影响，结果如图3、图4所示，文献[21]验证了模拟结果的合理性。从图3可以看出，水平应力差从0增至10 MPa过程中，水力压裂主要产生一条水力裂缝，水力裂缝有沿着最大水平主应力方向扩展的趋势。从图4可以看出，水平应力差从0增大至10 MPa过程中，水力裂缝长度逐渐增加，起初增长幅度较缓，水平应力差从0增至5 MPa裂缝长度相差不大，之后，水力裂缝呈大幅增长趋势；水平应力差10 MPa条件下所形成水力裂缝的长度约为水平应力差0及5 MPa条件下的1.52倍。虽然水平应力差为0及5 MPa条件下水力裂缝的长度较短，但所形成的裂缝主要为宽缝，储层改造条件较好；而水平应力差为10 MPa条件下水力裂缝的长度虽然较长，但裂缝开度较小，且远端缝内支撑应力有限，裂缝易闭合。整体而言，长水力缝相对短水力缝的扩展规模较为有限，储层改造程度相对要低[20–22]。
![]()
图 3 水平应力差对水力裂缝扩展的影响Figure 3. Effect of horizontal stress difference on the extension of hydraulic fracture![]()
图 4 水平应力差对水力裂缝长度的影响Figure 4. Effect of horizontal stress difference on the length of hydraulic fracture利用压裂物理模拟试验仪器（见图5）对取自目的层的致密砂岩岩样进行了小尺度岩样室内压裂试验。将岩样置于上下压头之间，岩样上下端面均安装透水垫，用热缩管封好后放入压力室。岩样为直径及高度均为50.0 mm的圆柱体，在岩样中间钻一直径为16.0 mm的串通孔，向孔内注水模拟压裂过程。该装置通过对岩样内部垂直贯通孔注水来模拟水力压裂过程中的张性破裂过程，进而可以观察张性裂缝的形态特征。
![]()
图 5 水力压裂试验装置及岩样放置Figure 5. Hydraulic fracturing experimental device and sample placement岩样制备中，在岩样一端利用线切割装置切一条深为10.0 mm的预制裂缝，模拟天然裂缝。控制三轴试验机，首先加载轴压4 MPa，稳定后加载孔隙压力，加载速度为6 mL/min，观察并记录孔隙压力随时间的变化（见图6）。当观察到孔隙压力下降时，说明岩样产生裂缝，随即停止试验。岩样压裂试验结束后的外观如图7所示。
从图7可以看出，岩样整体沿着中心注水孔向外形成2条张性裂缝，裂缝夹角180°。因此，目的层压裂主要产生一条长裂缝，该试验结果与微地震监测及模拟结果均一致。孔隙压力达到4.3 MPa时，突破了致密砂岩强度极限，发生破裂，破裂沿着预制裂缝方向扩展，并与其串通（见图7（a））；当水力裂缝遇到硬度更大的砾石颗粒时，会发生一定程度偏转，但之后会继续沿着原来的方向延伸（见图7（b））。
4. 天然裂缝与水力裂缝的沟通条件
目的层主要发育垂直缝，因而采用Warpinski与Teufel准则[17–18]来描述水力裂缝与天然裂缝的沟通条件。该准则可以准确描述天然裂缝为垂直裂缝时水力裂缝的扩展规律[17–18]。同时，该准则较好地考虑了水力裂缝沿天然裂缝剪切滑移导致的过度滤失[23–24]。
裂缝在地层中呈分散状态，并非所有裂缝都连接在一起，沟通分散天然裂缝的方式有2种[17–19]：一种是通过水力压裂的方式沟通天然裂缝；另一种是注水，通过增强岩石渗透性来沟通天然裂缝（见图8；图中，σH及σh分别为最大水平及最小水平主应力，MPa；θ为逼近角，（°）；τn为剪应力，MPa；σn为正应力，MPa；HF为水力裂缝；NF为天然裂缝）。研究区目的层发育致密油层，油井压裂投产，故而通过水力压裂的方式沟通了天然裂缝[25–27]。
压裂过程中，水力裂缝接近天然裂缝后会出现2种沟通方式[17–19]：一是天然裂缝滑移，水力裂缝被捕获（见图8(b)-II）。而如果天然裂缝开启，则水力裂缝会沿着天然裂缝继续延伸（见图8(b)-IV）。二是水力裂缝穿过天然裂缝（见图8(b)-III）。如果天然裂缝开启，水力裂缝穿过后，压裂液进入天然裂缝使其继续延伸（见图8(b)-VI）；否则，天然裂缝保持闭合，水力缝继续向前延伸（见图8(b)-V）。
根据Warpinski与Teufel准则，当天然裂缝张开并扩展时满足[17–18]：
\left| \tau \right| = {\tau _0} + \mu ({\sigma _{\text{n}}} - {p_{\text{p}}}) (5) 式中：pp为天然缝近壁面的孔隙压力，MPa。
当作用于天然裂缝的剪应力过大，则天然裂缝容易发生剪切滑移，此时可得：
\left| \tau \right| = {\tau _0} + \mu ({\sigma _n} - p) (6) 式中：τ0为天然裂缝内岩石的内聚力，MPa；μ为摩擦系数。
根据二维线弹性理论，剪应力和正应力可以表示为[17–18]：
\tau=\frac{\sigma_{\text{H}}-\sigma_{\text{h}}}{2}\sin\, 2\theta\quad\ \ \left(0 < \theta < {\text{π}}/2\right) (7) {\sigma _{\text{n}}} = \frac{{{\sigma _{\text{H}}} + {\sigma _{\text{h}}}}}{2} - \frac{{{\sigma _{\text{H}}} - {\sigma _{\text{h}}}}}{2}\cos\, 2\theta (8) 当2条裂缝相交后，由于水力裂缝缝端已经和天然裂缝连通，压裂液大量进入天然裂缝，天然裂缝内的净压力可以表示为：
{p_{{\text{net}}}}(x,t) > \frac{1}{\mu }\left[{{\tau _0} + \frac{{{\sigma _{\text{H}}} - {\sigma _{\text{h}}}}}{2}(\mu - \sin 2\theta - \mu \cos 2\theta )}\right] (9) 式中：pnet为裂缝内净压力，MPa。
{\tau _{{\text{max}}}} = \frac{{{\tau _0}}}{{{K_{\text{f}}}}} + ({\sigma _{\text{H}}} - {\sigma _{\text{h}}}) (10) 式中：τmax为岩石剪切破裂时的最大应力，MPa；Kf为天然裂缝面的摩擦系数。
实际上，天然裂缝分为胶结型天然裂缝和摩擦型天然裂缝。通常，发生一定程度胶结作用的天然裂缝的τ0不为0。研究区目的层中主要发育剪切裂缝，这些裂缝是基质岩石所受剪切应力超过其自身抗剪切强度极限而产生的[12]。观察岩心发现，目的层中发育的天然裂缝几乎均为未充填裂缝，不含胶结物，因而其τ0近似为0。即使对于强胶结型天然裂缝，其缝面抗剪强度通常仅为基质岩石抗剪强度的十分之一，而弱胶结型天然裂缝缝面抗剪强度则更低。饱和水条件下目的层基质岩石的抗剪强度通常小于30 MPa，因而可以忽略未充填天然裂缝缝面的抗剪强度[3]。
目的层天然裂缝的τ0为0，因此，天然裂缝或者地层弱面发生剪切断裂的最大极限应力为水平主应力差。进而，在裂缝性储层中，使天然裂缝张开形成分支裂缝的力学条件是压裂时缝内净压力超过储层水平主应力差。另外，研究区最小水平主应力梯度为0.017 MPa/m，最大水平主应力梯度为0.020 MPa/m，因此使裂缝沟通的净压力梯度为0.003 MPa/m。目的层埋深普遍在1 500～3 000 m，因而，裂缝沟通净压力在4.5～9.0 MPa。整体研究认为，构建裂缝性储层中水力裂缝的非稳态扩展模式时，应综合考虑水平主应力差、天然裂缝的发育规律、岩性特征及压裂施工条件。
5. 结 论
1）泌阳凹陷古近系致密砂岩的应力状态满足垂向应力σv＞最大水平主应力σH＞最小水平主应力σh，垂向应力、最大水平主应力、最小水平主应力的梯度分别为0.025，0.020和0.017 MPa/m。
2）研究区目的层致密砂岩中裂缝滑动的临界压力梯度在0.018～0.020 MPa/m，当天然裂缝内临界压力梯度大于0.020 MPa/m时，无效缝均转变成有效缝。随着水平应力差增大，水力裂缝长度逐渐增长。长水力裂缝相对短水力裂缝的扩展规模较为有限，储层改造程度相对低一些。
3）压裂试验结果表明，当水力裂缝遇到砾石颗粒时会发生一定程度偏转，之后会继续沿着原来方向延伸。研究区目的层天然裂缝张开形成分支裂缝条件下的裂缝沟通净压力梯度为0.003 MPa/m，沟通净压力在4.5～9.0 MPa。
-
![]()

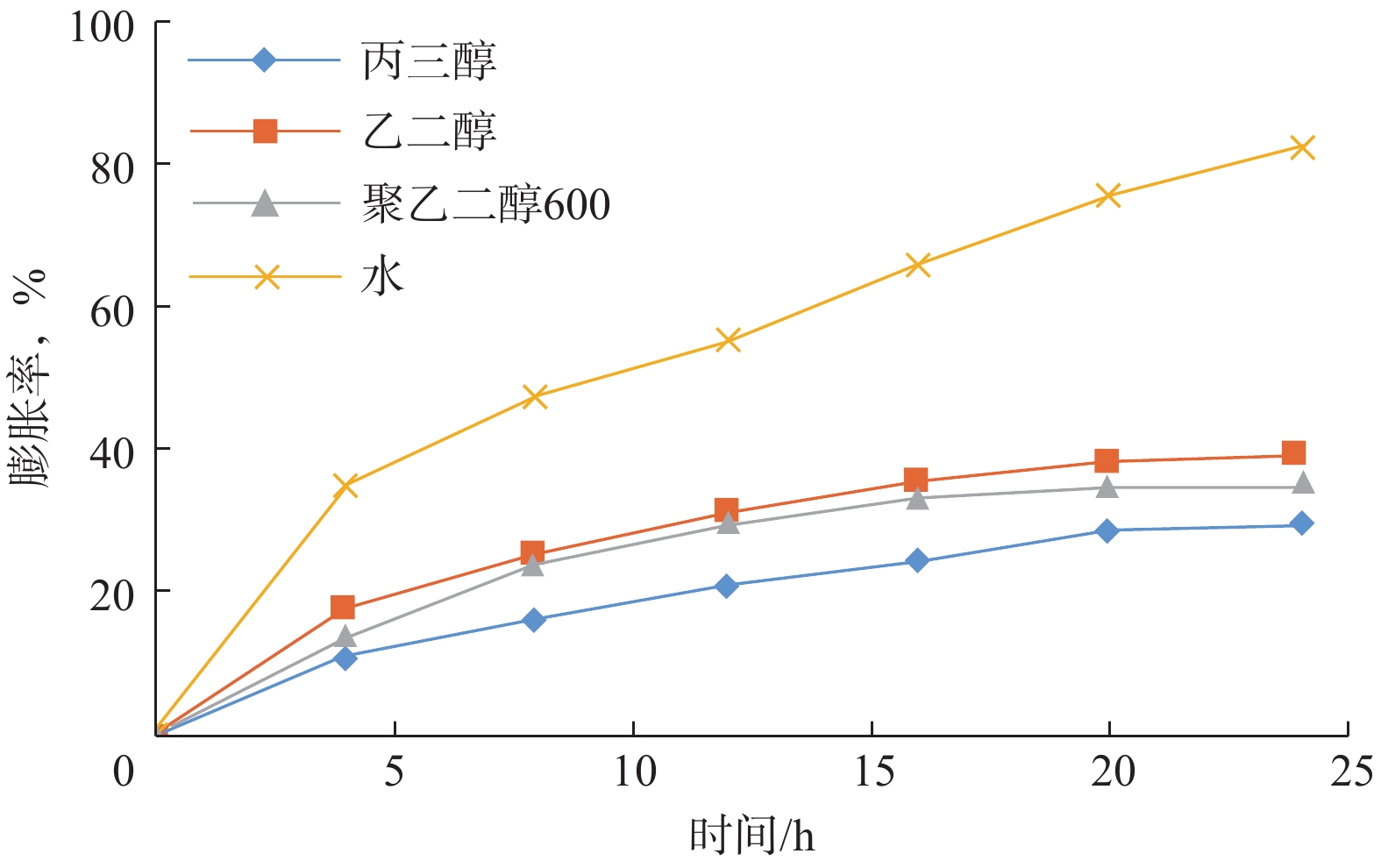

图 1 膨润土在不同低碳醇溶液中的膨胀率
Figure 1. Swelling rate of bentonite in different low carbon alcohol solutions
![]()

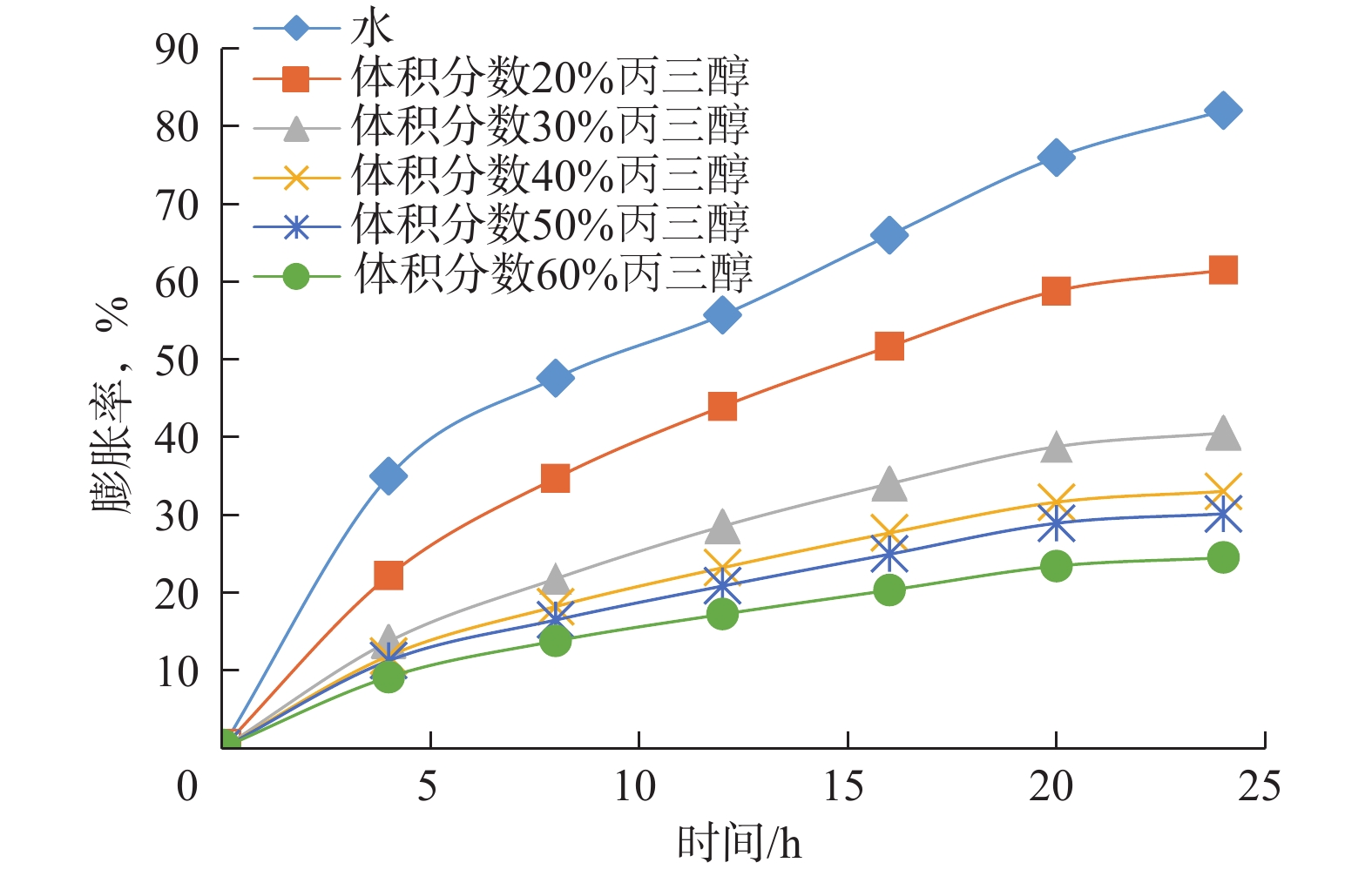

图 2 膨润土在不同体积分数丙三醇溶液中的膨胀率
Figure 2. Swelling rate of bentonite in glycerol solutions with different volume fraction
![]()

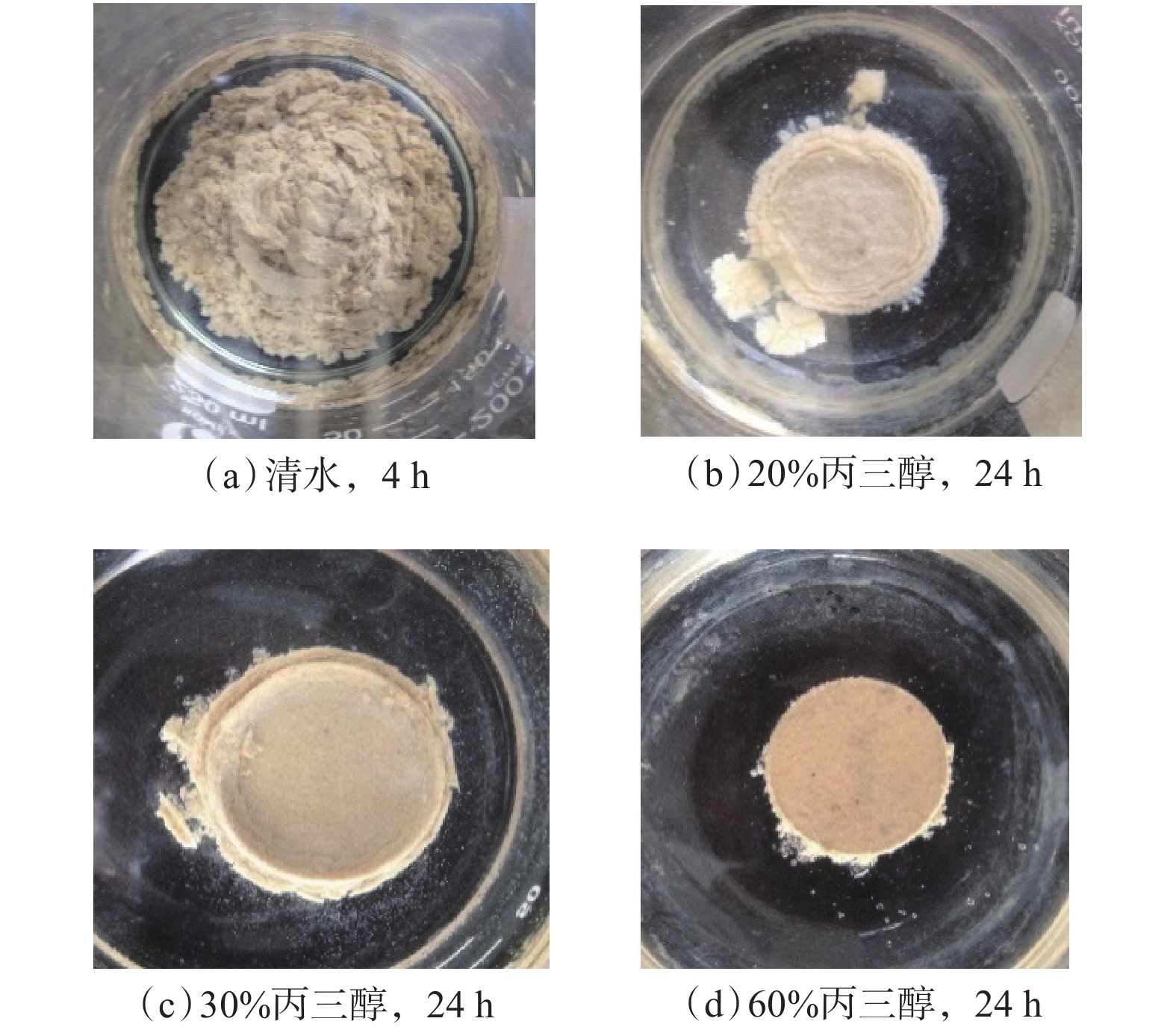

图 3 膨润土压块在不同体积分数丙三醇溶液中的状态
Figure 3. State of bentonite briquetting in glycerol solutions with different volume fractions
![]()

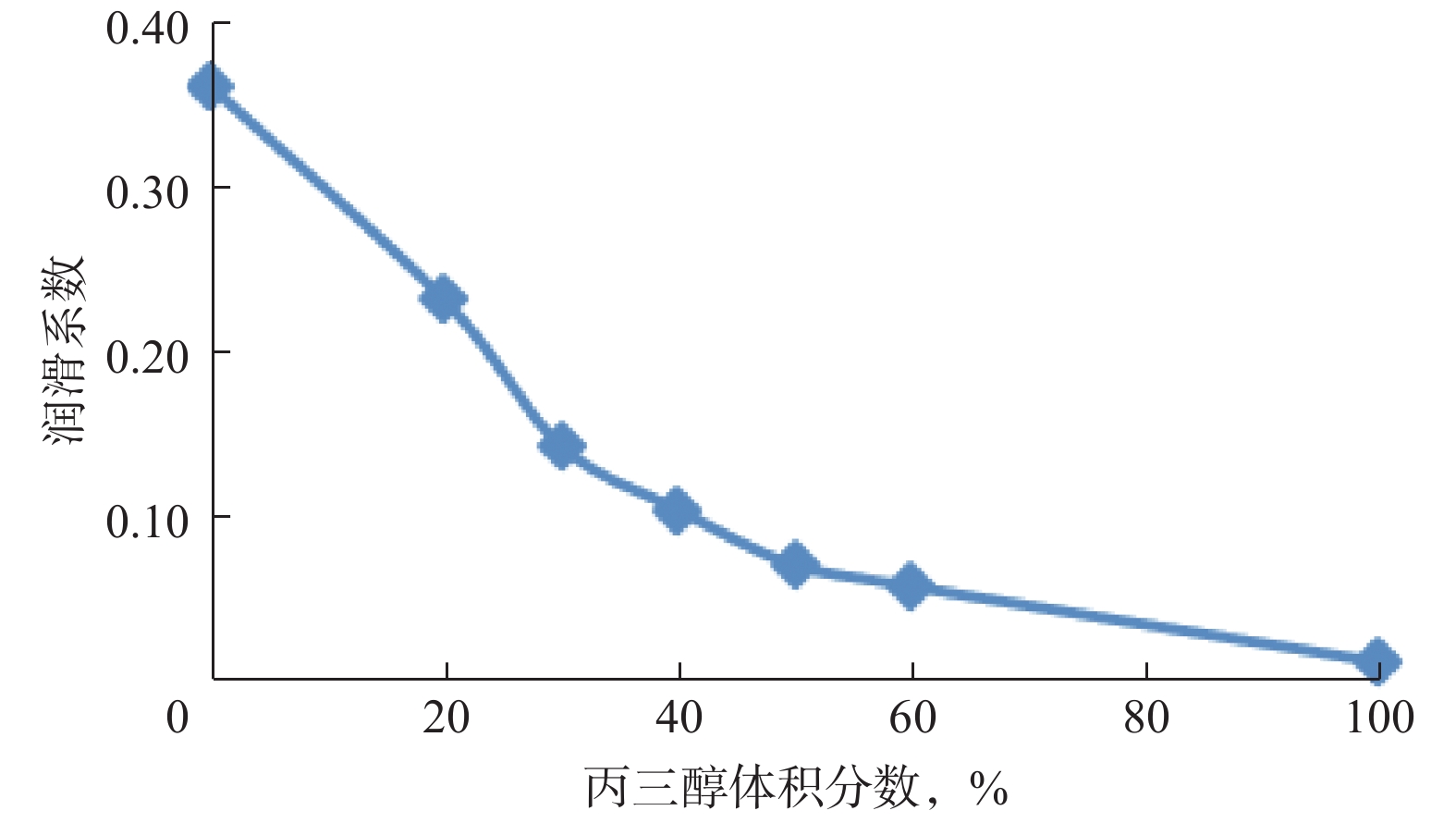

图 4 不同体积分数丙三醇溶液的润滑系数
Figure 4. Lubrication coefficient of glycerol solutions with different volume fractions
![]()

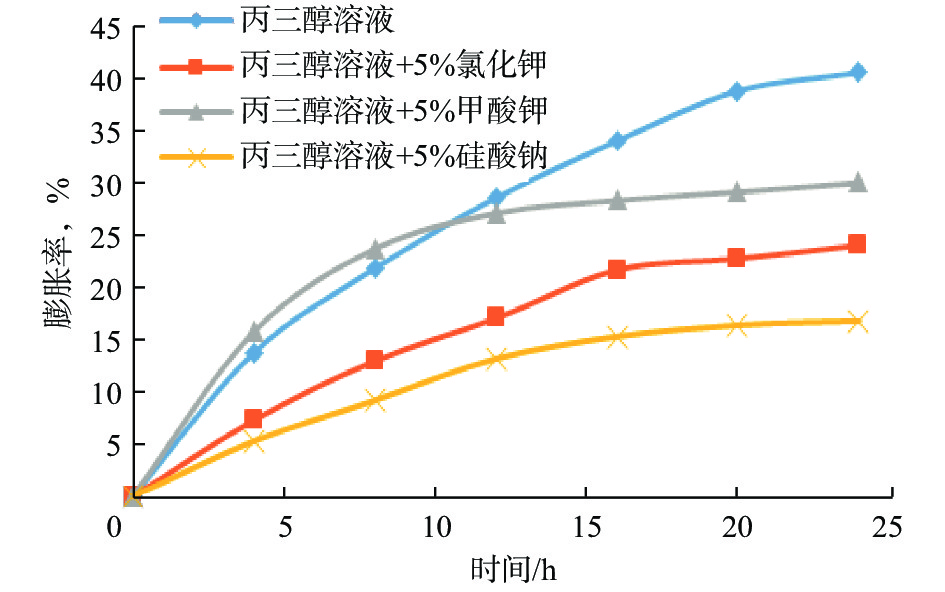

图 5 膨润土在丙三醇与不同盐复配溶液中的膨胀率
Figure 5. Swelling rate of bentonite in mixed solution of glycerol and different salts
![]()

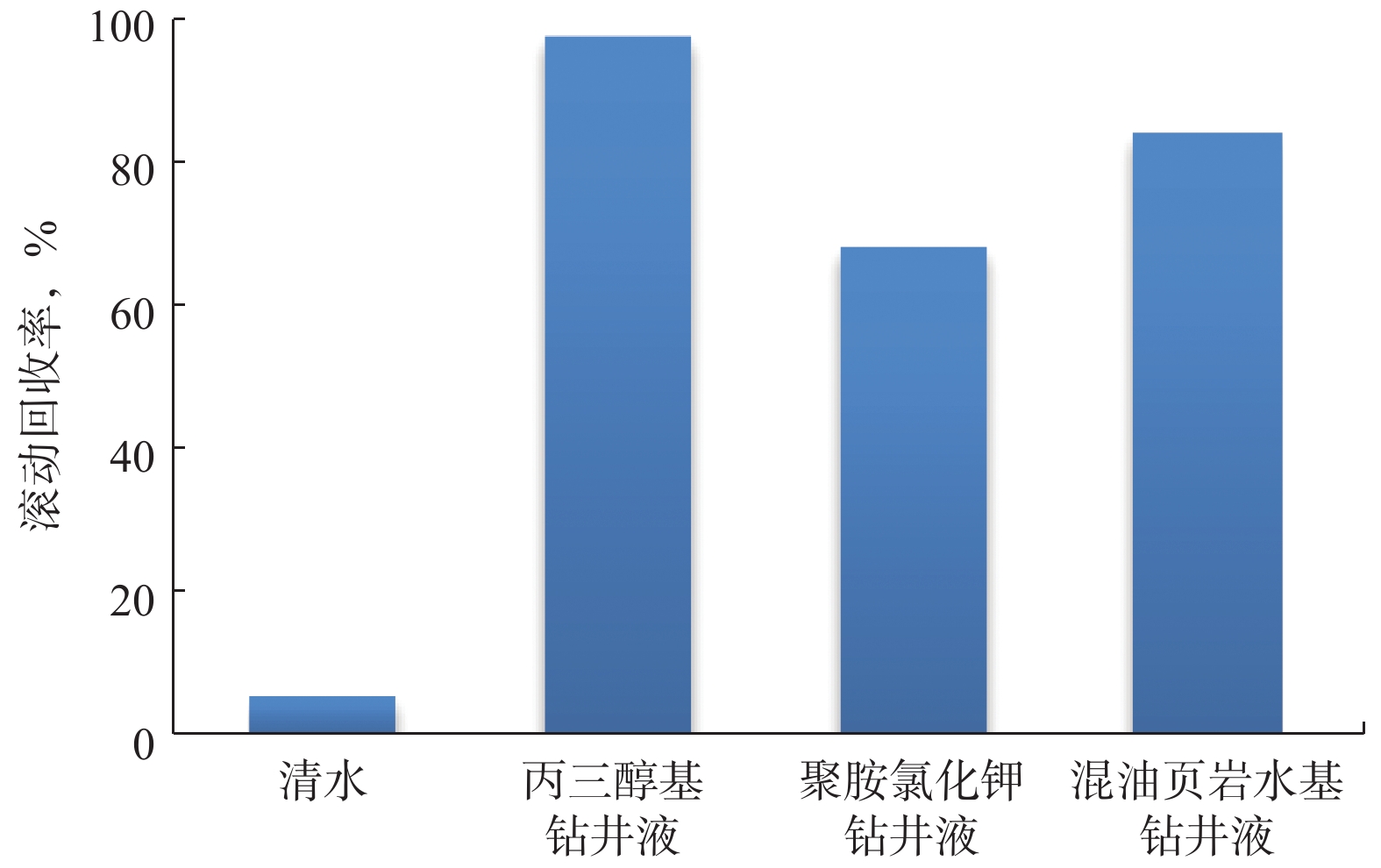

图 7 岩屑在不同钻井液的滚动回收率
Figure 7. Rolling recovery of cuttings in different drilling fluids
表 1 不同体积分数丙三醇溶液的流变性
Table 1 Rheological properties of glycerol solutions with different volume fractions
丙三醇体积
分数，%表观黏度/
（mPa·s）塑性黏度/
（mPa·s）动切力/
Pa10 1.0 1.0 0 20 1.5 1.5 0 30 3.5 3.0 0.5 40 4.5 4.0 0.5 50 6.5 6.0 0.5 60 11.5 11.0 0.5 70 34.5 34.0 0.5 80 58.5 58.0 0.5
下载: 导出CSV
表 2 KCl加量对丙三醇溶液性能的影响
Table 2 Effect of KCl dosage on the properties of glycerol solution
KCl加量/
g表观黏度/
（mPa·s）塑性黏度/
（mPa·s）动塑比 溶解性 0 3.5 3.0 0.5 溶解 5.0 3.5 3.0 0.5 溶解 10.0 3.5 3.0 0.5 溶解 15.0 3.5 3.0 0.5 溶解 19.5 3.5 3.0 0.5 溶解 20.0 3.5 3.0 0.5 有白色悬浮物 20.5 3.5 3.0 0.5 白色悬浮物增多 25.0 3.5 3.0 0.5 大量白色悬浮物
下载: 导出CSV
表 3 丙三醇基钻井液在不同温度下热滚后的流变性
Table 3 Rheological properties of glycerol-based drilling fluid after heat rolling at different temperatures
温度/
℃表观黏度/
（mPa·s）塑性黏度/
（mPa·s）动切力/
PaAPI滤失
量/mL高温高压
滤失量/mL25 40.0 28 12.0 3.7 7.2 120 42.0 39 13.0 3.4 6.9 130 38.0 26 10.5 4.2 7.6 140 36.5 26 10.5 5.1 8.9 150 44.0 30 14.0 16.0 29.0
下载: 导出CSV
表 4 丙三醇基钻井液抗污染能力测试结果
Table 4 The antipollution capacity of glycerol-based drilling fluids
钻井液体系 测试条件 表观黏度/（mPa·s） 塑性黏度/（mPa·s） 动切力/Pa API滤失量/mL 丙三醇基钻井液 热滚前 40.0 28 12.0 3.7 丙三醇基钻井液+10.0%NaCl 热滚前 38.0 28 10.0 3.2 热滚后 37.0 27 10.0 3.8 丙三醇基钻井液+1.5%CaCl2 热滚前 36.0 26 10.0 6.3 热滚后 34.5 24 10.5 8.6 丙三醇基钻井液+10.0%钻屑 热滚前 44.0 32 12.0 3.0 热滚后 45.0 33 12.0 5.7
下载: 导出CSV
表 5 丙三醇基钻井液稳定性测试结果
Table 5 Stability test results of a glycerol-based drilling fluid
放置时间/
d测试
条件表观黏度/
（mPa·s）塑性黏度/
（mPa·s）动切力/
PaAPI滤失
量/mL0 热滚前 40.0 28 12.0 3.7 30 热滚前 40.0 28 12.0 3.4 热滚后 38.0 26 10.5 4.2 90 热滚前 40.0 28 12.0 3.2 热滚后 37.0 26 11.0 4.8 180 热滚前 38.5 28 12.0 4.1 热滚后 35.0 24 11.0 6.4
下载: 导出CSV
-
[1] SIMPSON J P, WALKER T O, JIANG G Z. Environmentally acceptable water-based mud can prevent shale hydration and maintain borehole stability[R]. SPE 27496, 1995.
[2] 于雷,张敬辉,李公让,等. 低活度强抑制封堵钻井液研究与应用[J]. 石油钻探技术, 2018, 46(1): 44–48. YU Lei, ZHANG Jinghui, LI Gongrang, et al. Research and application of plugging drilling fluid with low-activity and high inhibition properties[J]. Petroleum Drilling Techniques, 2018, 46(1): 44–48.
[3] PATEL A, STAMATAKIS S, YOUNG S, et al. Advances in inhibitive water-based drilling fluids: can they replace oil-based muds?[R]. SPE 106476, 2007.
[4] 张伟国,狄明利,卢运虎,等. 南海西江油田古近系泥页岩地层防塌钻井液技术[J]. 石油钻探技术, 2019, 47(6): 40–47. doi: 10.11911/syztjs.2019103 ZHANG Weiguo, DI Mingli, LU Yunhu, et al. Anti-sloughing drilling fluid technology for the Paleogene shale stratum of the Xijiang Oilfield in the South China Sea[J]. Petroleum Drilling Techniques, 2019, 47(6): 40–47. doi: 10.11911/syztjs.2019103
[5] 罗健生,蒋官澄,王国帅,等. 一种无氯盐环保型强抑制水基钻井液体系[J]. 钻井液与完井液, 2019, 36(5): 594–599. doi: 10.3969/j.issn.1001-5620.2019.05.012 LUO Jiansheng, JIANG Guancheng, WANG Guoshuai, et al. Development of an environmentally friendly strongly inhibitive chloride-free water base drilling fluid[J]. Drilling Fluid & Completion Fluid, 2019, 36(5): 594–599. doi: 10.3969/j.issn.1001-5620.2019.05.012
[6] ISMAIL I, HUANG A P. The application of methyl glucoside as shale inhibitor in sodium chloride mud[J]. Journal Teknologi, 2009, 50(F): 53–65.
[7] ZHANG Yan, CHENG Zhu, YAN Jienian. Investigation on formation damage control of the methylglucoside fluids[R]. SPE 39442, 1998.
[8] 司西强,王中华,王伟亮. 聚醚胺基烷基糖苷类油基钻井液研究[J]. 应用化工, 2016, 45(12): 2308–2312. SI Xiqiang, WANG Zhonghua, WANG Weiliang. Study on the similar oil based drilling fluid of polyether amine alkyl glucoside[J]. Applied Chemical Industry, 2016, 45(12): 2308–2312.
[9] PETERSON T E, GONZALES T. Drilling and completion fluid: US 4780220[P]. 1988-10-25.
[10] GREEN D, PETERSON T E. Glycerine based drilling fluid to prevent wellbore collapse[J]. World Oil, 1989, 209(3): 50–51.
[11] LEE L, PATEL A D, STAMATAKIS E. Glycol based drilling fluid: US6291405 B1[P]. 2001-09-18.
[12] POMERLEAU D G. Glycerol based drilling fluids: US8071509B2[P]. 2011-12-06.
[13] POMERLEAU D G. Glycerol based drilling fluids: US201113280149[P]. 2015-03-03.
[14] MALGARESI G V C, VAZ A S L Jr, CORRÊA C C. A new crude-glycerin-based drilling fluid[J]. Journal of Petroleum Science and Engineering, 2018, 160: 401–411. doi: 10.1016/j.petrol.2017.10.039
[15] CORRÊA C C, CRUZ G F da, VAZ A S L Jr, et al. Use potential of bioglycerin as a basis for aqueous drilling fluids formulation of oil and gas wells[J]. Química. Nova, 2017, 40(4): 378–387.
[16] 张敬辉, 李公让, 于雷, 等．一种低活度醇基钻井液及其配制方法: CN110016326A[P]．2019-07-16． ZHANG Jinghui, LI Gongrang, YU Lei, et al. A low activity alcohol-based drilling fluid and its preparation method: CN110016326A[P]. 2019-07-16.
[17] 褚奇,薛玉志,李涛,等. 新型聚合醇钻井液抑制性能研究[J]. 科学技术与工程, 2015, 15(3): 208–211. doi: 10.3969/j.issn.1671-1815.2015.03.040 CHU Qi, XUE Yuzhi, LI Tao, et al. Research on inhibition behavior of new polyalcohol drilling fluid[J]. Science Technology and Engineering, 2015, 15(3): 208–211. doi: 10.3969/j.issn.1671-1815.2015.03.040
[18] 陈聪,李维仲. 甘油水溶液氢键特性的分子动力学模拟[J]. 物理化学学报, 2009, 25(3): 507–512. doi: 10.3866/PKU.WHXB20090318 CHEN Cong, LI Weizhong. Molecular dynamics simulation of hydrogen bonding characteristics in aqueous glycerol solutions[J]. Acta Physico-Chimica Sinica, 2009, 25(3): 507–512. doi: 10.3866/PKU.WHXB20090318
[19] 邱正松,黄维安,徐加放,等. 一种新型多元醇钻井液的研制及应用[J]. 钻采工艺, 2006, 29(6): 5–7. doi: 10.3969/j.issn.1006-768X.2006.06.002 QIU Zhengsong, HUANG Weian, XU Jiafang, et al. Development and application of a new polyalcohol drilling fluid[J]. Drilling & Production Technology, 2006, 29(6): 5–7. doi: 10.3969/j.issn.1006-768X.2006.06.002
[20] 司西强,王中华. 绿色高性能水基钻井液研究进展及发展趋势[J]. 应用化工, 2019, 48(8): 1980–1984. doi: 10.3969/j.issn.1671-3206.2019.08.048 SI Xiqiang, WANG Zhonghua. Research progress and development trend of green high performance water-based drilling fluids[J]. Applied Chemical Industry, 2019, 48(8): 1980–1984. doi: 10.3969/j.issn.1671-3206.2019.08.048
[21] 杨彦东,薛连云,孙晓瑞,等. 准噶尔南缘水基钻井液多元协同抑制机理[J]. 钻井液与完井液, 2015, 32(5): 32–36. YANG Yandong, XUE Lianyun, SUN Xiaorui, et al. Mechanism of synergistic inhibition of water base drilling fluids on south edge of the Dzungaria Basin[J]. Drilling Fluid & Completion Fluid, 2015, 32(5): 32–36.
[22] 李旭方,熊正强. 抗高温环保水基钻井液研究进展[J]. 探矿工程(岩土钻掘工程), 2019, 46(9): 32–39. LI Xufang, XIONG Zhengqiang. Research progress on high temperature resistant and environment friendly water-based drilling fluids[J]. Exploration Engineering (Rock & Soil Drilling and Tunneling), 2019, 46(9): 32–39.
[23] 陈聪,李维仲,宋永臣,等. 甘油-水-氯化钠三元溶液中甘油浓度对甘油自扩散系数的影响[J]. 化学学报, 2012, 70(8): 1043–1046. doi: 10.6023/A1107153 CHEN Cong, Li Weizhong, SONG Yongchen, et al. Effects of glycerol concentrations on self-diffusion coefficients of glycerol in glycerol-water-sodium chloride ternary solutions[J]. Acta Chimica Sinica, 2012, 70(8): 1043–1046. doi: 10.6023/A1107153
[24] PACHECO L V, de OLIVEIRA BORGES R F, de OLIVEIRA B R, et al. Study on the dissolution kinetics of NaCl in environmentally friendly drilling fluids containing glycerin[J]. Journal of Petroleum Science and Engineering, 2019, 182: 106165. doi: 10.1016/j.petrol.2019.06.029
-
期刊类型引用(2)
1. 任邵康 ，汪敏. 水平井井眼清洁定量化监测技术探讨. 数字技术与应用. 2025(01): 117-119 .
百度学术
2. 杨前亮，黄洪林，罗鸣，吴艳辉，李文拓，肖平. 基于机械钻速的地层孔隙压力随钻监测方法. 石油钻采工艺. 2023(05): 548-554 . 百度学术
其他类型引用(1)
计量
- 文章访问数: 542
- HTML全文浏览量: 182
- PDF下载量: 67
- 被引次数: 3
