ϕ228.6 mm射流冲击器研制及硬地层提速试验

索忠伟

索忠伟. ϕ228.6 mm射流冲击器研制及硬地层提速试验[J]. 石油钻探技术, 2019, 47(4): 54-58. DOI: 10.11911/syztjs.2019085
引用本文: 索忠伟. ϕ228.6 mm射流冲击器研制及硬地层提速试验[J]. 石油钻探技术, 2019, 47(4): 54-58. DOI: 10.11911/syztjs.2019085
SUO Zhongwei. The Development of ϕ228.6 mm Hydro-Efflux Hammer andROP Increase Test in Hard Formations[J]. Petroleum Drilling Techniques, 2019, 47(4): 54-58. DOI: 10.11911/syztjs.2019085
Citation: SUO Zhongwei. The Development of ϕ228.6 mm Hydro-Efflux Hammer andROP Increase Test in Hard Formations[J]. Petroleum Drilling Techniques, 2019, 47(4): 54-58. DOI: 10.11911/syztjs.2019085

ϕ228.6 mm射流冲击器研制及硬地层提速试验

基金项目: 国家科技重大专项“复杂地层钻井提速提效关键工具与装备”(编号:2016ZX05021-003)资助
详细信息
    作者简介:

    索忠伟(1970—),男,辽宁锦州人,1994年毕业于长春地质学院勘察工程专业,2006年获吉林大学地质工程专业博士学位,高级工程师,主要从事钻井工艺及提速工具方面的研究工作。E-mail:suozhongwei123@163.com

  • 中图分类号: TE242;TE921+.2

The Development of ϕ228.6 mm Hydro-Efflux Hammer andROP Increase Test in Hard Formations

  • 摘要:

    涪陵页岩气田二开ϕ311.1 mm直井段钻遇的龙潭组、茅口组地层坚硬,可钻性差,钻头使用寿命短,机械钻速低。为了提高该井段机械钻速,研制了ϕ228.6 mm射流冲击器,并进行了台架试验,结果显示,该射流冲击器性能参数可调范围大,当行程、冲锤质量和排量变化而其他条件不变时,冲击力、单次冲击功、冲击频率随之呈近线性变化。在台架试验的基础上,优选了ϕ228.6 mm射流冲击器的结构及性能参数,优化了钻具组合及旋冲钻井参数,并在焦页109–1HF井硬地层进行了现场试验。现场试验结果表明,ϕ228.6 mm射流冲击器提速效果显著,较邻井二开平均机械钻速提高104.9%。ϕ228.6 mm射流冲击器的成功研制,为涪陵页岩气田二开直井段硬地层钻井提速提供了有效的技术手段。

    Abstract:

    The Longtan- Maokou Formations in the ϕ311.1 mm vertical section of Fuling Shale Gas Field are characterized by high hardness and poor drillability, resulting in short service life of drill bit, and low ROP. In order to improve the ROP in this interval, a ϕ228.6 mm hydro-efflux hammer was developed, and the bench test was conducted. The results of bench test showed that the performance parameters of ϕ228.6 mm hydro-efflux hammer were adjustable in a wide range. While stroke, hammer mass and flowrate were variable, and other conditions remained unchanged, the impact force, single impact work and impact frequency exhibited a nearly linear change correspondingly. On the basis of bench tests, the structure and performance parameters of ϕ228.6 mm hydro-efflux hammer were properly selected, BHA and rotary percussion drilling parameters were optimized, and a field test was carried out in Well Jiaoye 109-1HF. The results of field test suggested that the ϕ228.6 mm hydro-efflux hammer had a significant drilling speed-up effect, which was 104.9% higher than the average ROP in the second interval of the adjacent wells. The successful development of ϕ228.6 mm hydro-efflux hammer could provide an effective solution for drilling speed-up in the hard formation of the second vertical section in Fuling Shale Gas Field.

  • 近年来,偶极横波远探测测井在碳酸盐岩油气藏的勘探开发中取得明显的应用效果[1-3]。利用偶极横波远探测测井资料识别异常体的可靠性,一方面可通过电成像测井资料上是否有缝洞发育显示、酸压后是否获得工业油气流等间接验证手段来验证[4-7],另一方面可采用苏远大等人[8]提出的基于地表进行邻井反射声波的验证方法来验证。但在实际钻井中,由于地层较深、偶极横波远探测测井仪受温度压力条件的影响,横波反射波的信噪比会降低,信号幅度也会变得更小,需要验证利用横波远探测测井资料识别出异常体的可靠性,而国内目前还未进行该方面的研究[9-20]。为此,笔者在碳酸盐岩储层实钻井中进行了偶极横波远探测测井试验,研究了其识别异常体的可靠性。

    利用实钻井进行偶极横波远探测可靠性研究,考虑的主要因素有:1)井眼条件。要求井眼规则,测量时波形受井壁影响小。2)地层岩性及厚度。要求地层岩性单一、厚度大,这样在反演过程中地层速度稳定,测量时受层界面反射波的影响小。3)井型(直井、水平井)的影响。

    基于上述考虑,选择在块状致密灰岩地层中钻一口井作为试验井。这是因为,与层理较发育的碎屑岩地层相比,块状致密灰岩地层井眼更稳定,井径较规则,测井结果受井眼和环境的影响较小;其次,块状致密灰岩地层层理不发育,不会形成较强的层理面多次反射波。同时,致密灰岩各向异性较小,各方向上的传播速度基本一致,反演过程中地层速度预测更准确。

    考虑井斜的影响,选择在直井和水平井进行试验。设计直井远探测可靠性验证试验方法为:首先在灰岩地层中钻一个斜井眼,然后在斜井眼上部开窗再钻一个直井眼,最后在直井眼中进行偶极横波远探测测井,对测井资料进行处理得到异常体及其方位(即斜井眼),判断分析其是否与实钻的斜井眼吻合。设计水平井远探测可靠性验证试验方法为:首先在碳酸盐岩地层中钻1口水平井,然后在水平井上部开窗后在其下部40 m距离内再钻1个水平井眼,最后在第2个水平井眼中进行偶极横波远探测测井,对测井资料进行处理得到异常体及其方位(即第1个水平井眼),并判断分析其是否与第1个水平井眼相吻合。

    为消除处理解释方法不同而带来的影响,采用了同一处理解释方法。

    按照直井远探测可靠性研究思路,设计了THA井,斜井眼在直井眼的135°方位上,在直井眼中进行偶极横波远探测测井,并对测井结果进行了处理解释,结果见图1。从图1可以看出:从南北方向开始(0°),每隔15°进行切片的远探测处理(见图1(c)),发现45°方向上的反射幅度最强,此即为异常体,该异常体为利用偶极横波远探测测井资料识别的斜井眼,其轨迹与实际井眼轨迹基本重合(见图1(a))。根据偶极横波远探测测井识别异常体方位的原理可知,异常体的真实方位在反射幅度最强方位加90°或减90°的方向上,即利用偶极横波远探测测井资料识别出斜井眼的方位在135°或315°上。这与实钻斜井眼在直井眼135°方位上是相吻合的(见图1(b);图1中红线为填塞井眼,即被观测井;蓝线为新侧钻井眼,即观测井;方块代表偶极横波远探测测井结果有异常体显示部分的深度)。

    图  1  THA井井眼轨迹及直井眼6 300 ~ 6 600 m井段偶极横波远探测测井资料处理解释结果
    Figure  1.  Borehole trajectory of Well THA and interpretation results of logging data obtained by dipole shear-wave remote detection in the section of 6 300–6 600 m in the vertical borehole

    按照水平井远探测可靠性研究思路,设计了THB井,第1个水平井眼约在第2个水平井眼的正上方,在第2个水平井眼进行偶极横波远探测测井,并对测井结果进行了处理解释,结果如图2所示。从图2可以看出,中下部可以见到明显的异常体特征,该异常体即利用偶极横波远探测测井资料识别的第1个水平井眼的轨迹,与实际井眼轨迹大致重合,中间有些井段未能识别出井眼特征,特别是在2个井眼距离较近的井段,推测与井眼回填有关(可能当井斜角较大时,回填效果较差,这时井眼与地层的波阻抗较大,反射波信号强;井斜角较小时,回填效果较好,井眼与地层的波阻抗较小,反射波信号较弱)。

    图  2  THB井井眼轨迹及第2个水平井眼偶极横波远探测测井资料处理解释结果
    Figure  2.  Borehole trajectory of Well THB and interpretation results of logging data obtained by dipole shear-wave remote detection in the second horizontal borehole

    上述2口试验井的验证结果可以看出,在直井中利用偶极横波远探测测井资料识别出异常体的位置和方位与真实井眼较一致,真实可靠;在水平井中利用偶极横波远探测测井资料识别出异常体的位置大致与实际井眼相符。

    从上述2个试验可以看出,利用偶极横波远探测测井资料识别异常体基本准确可靠。下面分析塔河油田THC井和顺北油田SHBD井的偶极横波远探测测井资料,THC井以岩溶洞穴型储层为钻井目标,SHBD井以走滑断裂为勘探目标。2口井分别采用VMSI型和XMAC型偶极横波远探测测井仪进行测井,测井资料采用胜利测井公司偶极横波远探测测井解释软件进行处理。

    图3为THC井偶极横波远探测测井解释处理结果。从图3可以看出,有一组(上下2个)弧状强反射界面。综合分析认为,近南北方向上推测发育有一组(上下2个)溶洞(可能内部相通),洞壁离井轴最近点分别为20和10 m,洞顶和洞底分别在井深5 992~6 017 m和6 024~6 085 m处。从6 060~6 122 m井段酸压曲线(见图4)看,正挤地面胶联酸过程中排量由5.0 m3/min升至6.5 m3/min,然后在保持排量不变的情况下,油压由80 MPa降至61 MPa,说明在酸压过程中明显沟通了井旁的高渗透储层。后续的生产情况也证实了井周高渗透储层发育,该井初期采用ϕ7.0 mm油嘴生产,日产油量最高75 t;从2016年12月23日至2021年11月13日,累计产油量2.4×104 t。酸压特征和生产情况与偶极横波远探测测井解释结果符合。

    图  3  THC井偶极横波远探测测井资料处理解释结果
    Figure  3.  Interpretation results of logging data obtained by dipole shear-wave remote detection of Well THC
    图  4  THC井酸压施工曲线
    Figure  4.  Acid-fracturing construction curve of Well THC

    图5为SHBD井偶极横波远探测测井解释处理结果。从图5可以看出,7 730~7 840 m井段可见一组线状的强反射界面,初步判定为井旁断裂带。从7 385~7 996 m井段酸压曲线(见图6)看,第1次正挤交联酸时,在排量保持7.1 m3/min不变的情况下,油压由50.0 MPa降至23.2 MPa,说明在酸压过程中明显沟通了井旁高渗透储层。后续的生产情况也证实井周高渗透储层发育,该井初期采用ϕ7.0 mm油嘴生产,日产油量103 t。从2021年3月11日至2021年11月13日,该井段累计产油1.08×104 t。酸压特征和生产情况与偶极横波远探测解释结果符合。

    图  5  SHBD井偶极横波远探测测井资料处理解释结果
    Figure  5.  Interpretation results of logging data obtained by dipole shear-wave remote detection of Well SHBD
    图  6  SHBD井酸压施工曲线
    Figure  6.  Acid-fracturing construction curve of Well SHBD

    综合上述应用实例可以看出,偶极横波远探测特征与地层中发育的洞穴或断裂等异常体有较好对应关系,酸压测试后基本能获得工业油气流,通过与后期生产情况比较,进一步验证了偶极横波远探测测井识别异常体的可靠性。

    1)直井中偶极横波远探测测井识别出异常体的位置及方位与真实情况较一致,真实可靠。

    2)水平井中偶极横波远探测测井识别出异常体的位置与真实情况大致相符。

    3)实例井偶极横波远探测测井的异常体与地层中发育的洞穴或断裂有较好的对应关系,且测试后能建产,进一步验证了偶极横波远探测测井识别异常体的可靠性。

    4)目前利用偶极横波远探测测井资料对异常体的识别和描述基本是定性的,建议进一步研究如何通过偶极横波远探测测井资料精细刻画碳酸盐岩缝洞体的形态及大小。

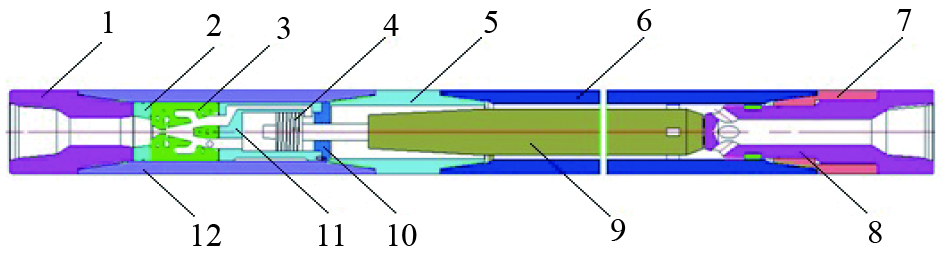

  • 图  1   射流冲击器结构示意

    1.上接头;2.分流装置;3.射流元件;4.活塞;5.中接头;6.外管;7.八方;8.砧子;9.冲锤;10.缸盖;11.缸体;12.外缸

    Figure  1.   Schematic diagram of the hydro-efflux hammer

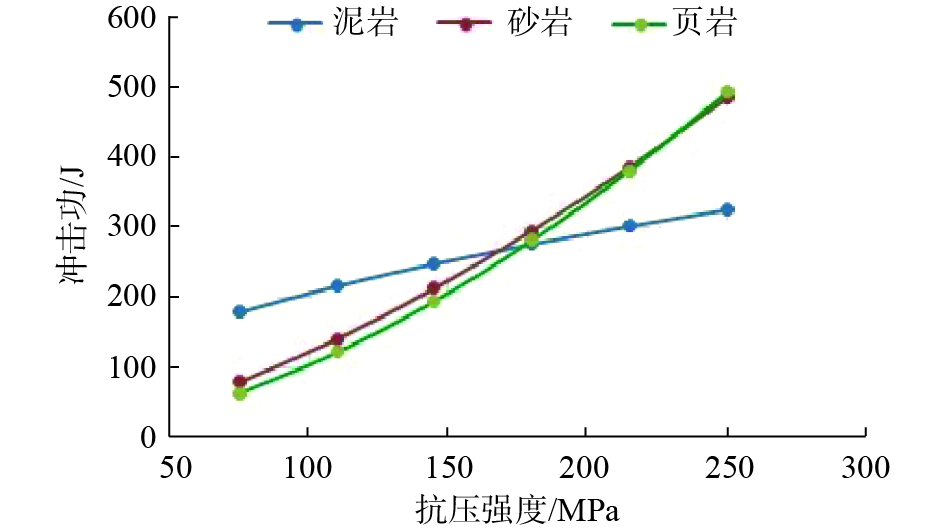

    图  2   泥岩、砂岩、页岩抗压强度与冲击功的关系

    Figure  2.   Relationships between the compressive strength of mudstone, sandstone and shale and impact power

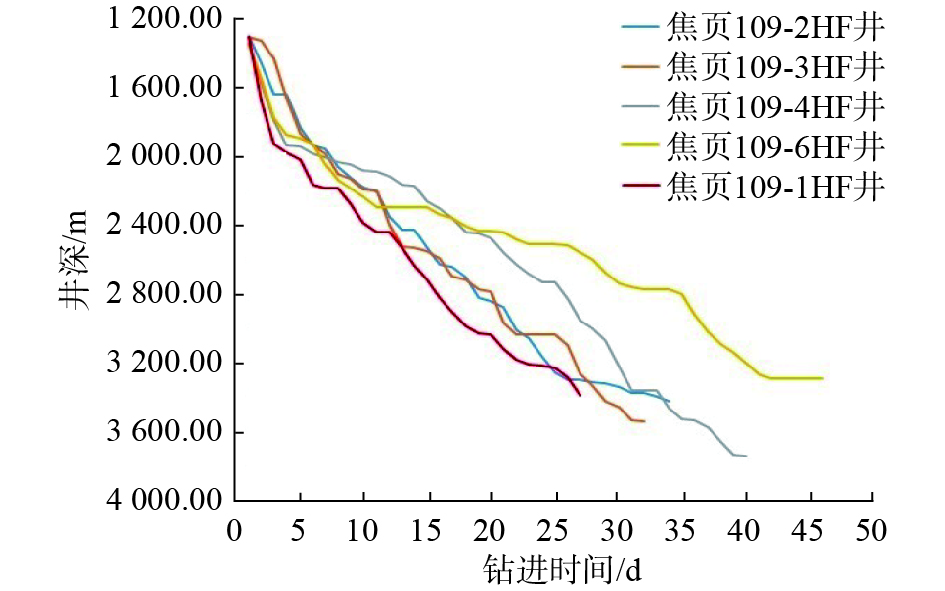

    图  3   试验井段与同平台邻井同井段钻井进程对比

    Figure  3.   Comparison on the drilling progression of the testing well section and the same well section in adjacent wells of the same platform

    表  1   排量对射流冲击器性能参数的影响

    Table  1   Effect of flowrate on performance parameters of hydro-efflux hammer

    序号 排量/
    (L·s–1
    泵压/
    MPa
    背压/
    MPa
    冲击力/
    kN
    冲击功/
    J
    冲击频率/
    Hz
    1 45 2.9 0 105 258 8.9
    2 50 3.2 0 115 345 10.8
    3 55 3.6 0 136 425 11.6
    下载: 导出CSV

    表  2   行程对射流冲击器性能参数的影响

    Table  2   Effect of stroke on performance parameters of hydro-efflux hammer

    序号 行程/
    mm
    泵压/
    MPa
    背压/
    MPa
    冲击力/
    kN
    冲击功/
    J
    冲击频率/
    Hz
    1 25 3.2 0 86 168 12.2
    2 35 3.2 0 102 236 11.1
    3 55 3.2 0 115 345 10.8
    下载: 导出CSV

    表  3   冲锤质量对射流冲击器性能参数的影响

    Table  3   Effect of hammer mass on performance parameters of hydro-efflux hammer

    序号 冲锤质量/
    kg
    泵压/
    MPa
    背压/
    MPa
    冲击力/
    kN
    冲击功/
    J
    冲击频率/
    Hz
    1 65 3.1 0 46 215 11.2
    2 75 3.1 0 57 259 10.9
    3 85 3.2 0 115 345 10.8
    下载: 导出CSV

    表  4   焦页109–1HF井与邻井机械钻速对比

    Table  4   Comparison on the ROPs of Well Jiaoye 109–1HF and adjacent wells

    井号 钻头型号 钻进方式 钻进井段/m 进尺/m 钻进时间/h 钻速/(m·h–1
    焦页109-1HF KM1653DAR 旋冲 1 306.00~2 183.00 877.00 52.83 16.60
    焦页109-3HF KM1653DAR 非旋冲 1 320.00~1 938.00 618.00 82.95 7.45
    焦页109-4HF KM1653DAR 非旋冲 1 316.00~1 943.00 627.00 70.77 8.86
    同平台平均指标 KM1653DAR 非旋冲 二开井段 622.00 76.79 8.10
    下载: 导出CSV
  • [1] 牛新明. 涪陵页岩气田钻井技术难点及对策[J]. 石油钻探技术, 2014, 42(4): 1–6.

    NIU Xinming. Drilling technology challenges and resolutions in Fuling Shale Gas Field[J]. Petroleum Drilling Techniques, 2014, 42(4): 1–6.

    [2] 张敏, 刘明国, 兰凯, 等. 焦石坝页岩气水平井钻井提速工具应用[J]. 钻采工艺, 2016, 39(1): 6–9. doi: 10.3969/J.ISSN.1006-768X.2016.01.02

    ZHANG Min, LIU Mingguo, LAN kai, et al. Application of drilling tools to improve ROP of shale gas well in Jiaoshiba Block[J]. Drilling & Production Technology, 2016, 39(1): 6–9. doi: 10.3969/J.ISSN.1006-768X.2016.01.02

    [3] 沈国兵, 刘明国, 晁文学, 等. 涪陵页岩气田三维水平井井眼轨迹控制技术[J]. 石油钻探技术, 2016, 44(2): 10–15. doi: 10.11911/syztjs.201602002

    SHEN Guobing, LIU Mingguo, CHAO Wenxue, et al. 3D trajectory control technology for horizontal wells in the Fuling Shale Gas Field[J]. Petroleum Drilling Techniques, 2016, 44(2): 10–15. doi: 10.11911/syztjs.201602002

    [4] 潘军,刘卫东,张金成. 涪陵页岩气田钻井工程技术进展与发展建议[J]. 石油钻探技术, 2018, 46(4): 9–15.

    AN Jun, LIU Weidong, ZHANG Jincheng. Drilling technology progress and recommendations for the Fuling Shale Gas Field[J]. Petroleum Drilling Techniques, 2018, 46(4): 9–15.

    [5] 曹丽平, 雷明生, 鲍远敦, 等. 油井液动冲击器的应用[J]. 石油矿场机械, 2005, 34(4): 100–101. doi: 10.3969/j.issn.1001-3482.2005.04.033

    CAO Liping, LEI Mingsheng, BAO Yuandun, et al. Hydraulic hammer application in oil well[J]. Oil Field Equipment, 2005, 34(4): 100–101. doi: 10.3969/j.issn.1001-3482.2005.04.033

    [6] 张明勇. 塔河油田长裸眼井快速钻井技术[J]. 石油钻探技术, 2004, 32(1): 17–19. doi: 10.3969/j.issn.1001-0890.2004.01.009

    ZHANG Mingyong. The faster drilling techniques for long open holes in Tahe Oilfield[J]. Petroleum Drilling Techniques, 2004, 32(1): 17–19. doi: 10.3969/j.issn.1001-0890.2004.01.009

    [7] 李广国, 索忠伟, 王甲昌, 等. 射流冲击器配合PDC钻头在超深井中的应用[J]. 石油机械, 2013, 41(4): 31–34. doi: 10.3969/j.issn.1001-4578.2013.04.008

    LI Guangguo, SUO Zhongwei, WANG Jiachang, et al. Application of jet hammer and PDC bit in superdeep wells[J]. China Petroleum Machinery, 2013, 41(4): 31–34. doi: 10.3969/j.issn.1001-4578.2013.04.008

    [8] 黄志强, 范永涛, 魏振强, 等. 冲旋钻头破岩机理仿真研究[J]. 西南石油大学学报(自然科学版), 2010, 32(1): 148–150. doi: 10.3863/j.issn.1674-5086.2010.01.030

    HUANG Zhiqiang, FAN Yongtao, WEI Zhenqiang, et al. Emulation study on rock-breaking mechanism of percussion-rotary bit[J]. Journal of Southwest Petroleum University (Science&Technology Edition), 2010, 32(1): 148–150. doi: 10.3863/j.issn.1674-5086.2010.01.030

    [9] 黄家根,汪海阁,纪国栋,等. 超声波高频旋冲钻井技术破岩机理研究[J]. 石油钻探技术, 2018, 46(4): 23–29.

    HUANG Jiagen, WANG Haige, JI Guodong, et al. The rock breaking mechanism of ultrasonic high frequency rotary-percussive drilling technology[J]. Petroleum Drilling Techniques, 2018, 46(4): 23–29.

    [10] 马广军,王甲昌,张海平. 螺杆驱动旋冲钻井工具设计及试验研究[J]. 石油钻探技术, 2016, 44(3): 50–54.

    MA Guangjun, WANG Jiachang, ZHANG Haiping. The design and experimental study of PDM driven rotary percussion drilling tool[J]. Petroleum Drilling Techniques, 2016, 44(3): 50–54.

    [11] 张晓东, 易发全, 张强, 等. PDC钻头与岩石相互作用规律试验研究[J]. 江汉石油学院学报, 2003, 25(增刊A): 64-65.

    ZHANG Xiaodong, YI Faquan, ZHANG Qiang, et al. Experimental study of interacting laws of PDC bit with rock[J]. Journal of Jianghan Petroleum Institute, 2003, 25(supplement A): 64-65.

    [12] 徐小荷, 余静.岩石破碎学[M].北京: 煤炭工业出版社, 1987: 45-68.

    XU Xiaohe, YU Jing. Rock fragmentation[M]. Beijing: Coal Industry Press, 1987: 45-68.

    [13] 马清明, 王瑞和. PDC切削齿破岩受力的试验研究[J]. 中国石油大学学报(自然科学版), 2006, 30(2): 45–47, 58. doi: 10.3321/j.issn:1000-5870.2006.02.010

    MA Qingming, WANG Ruihe. Experimental study on force of PDC cutter breaking rock[J]. Journal of China University of Petroleum (Edition of Natural Science), 2006, 30(2): 45–47, 58. doi: 10.3321/j.issn:1000-5870.2006.02.010

    [14] 陈勇,吴仲华,聂云飞,等. 应用于螺杆钻具的轴向振动冲击装置研制[J]. 石油钻采工艺, 2017, 39(2): 212–217.

    CHEN Yong, WU Zhonghua, NEI Yunfei, et al. Development of axial vibration impact device used for screw drill[J]. Oil Drilling & Production Technology, 2017, 39(2): 212–217.
