高温高压对微波破岩效果的影响模拟研究

胡亮, 马兰荣, 谷磊, 李丹丹, 韩艳浓

胡亮, 马兰荣, 谷磊, 李丹丹, 韩艳浓. 高温高压对微波破岩效果的影响模拟研究[J]. 石油钻探技术, 2019, 47(2): 50-55. DOI: 10.11911/syztjs.2019020
引用本文: 胡亮, 马兰荣, 谷磊, 李丹丹, 韩艳浓. 高温高压对微波破岩效果的影响模拟研究[J]. 石油钻探技术, 2019, 47(2): 50-55. DOI: 10.11911/syztjs.2019020
HU Liang, MA Lanrong, GU Lei, LI Dandan, HAN Yannong. Simulation Study on the Influences of HTHP on the Results of Microwave Rock Breaking[J]. Petroleum Drilling Techniques, 2019, 47(2): 50-55. DOI: 10.11911/syztjs.2019020
Citation: HU Liang, MA Lanrong, GU Lei, LI Dandan, HAN Yannong. Simulation Study on the Influences of HTHP on the Results of Microwave Rock Breaking[J]. Petroleum Drilling Techniques, 2019, 47(2): 50-55. DOI: 10.11911/syztjs.2019020

高温高压对微波破岩效果的影响模拟研究

基金项目: 国家科技重大专项“超深井碳酸盐岩储层改造及测试关键技术”(编号:2017ZX05005-005-004)、中国石化科技攻关项目“基于RFID控制随钻扩眼器技术研究”(编号:P15007)资助
详细信息
    作者简介:

    胡亮(1984—),男,河北任丘人,2007年毕业于北京理工大学探测制导与控制技术专业,2015年获中国石油大学(北京)油气井工程专业博士学位,工程师,主要从事钻井工具的研发工作。E-mail:HL9788@sina.com

  • 中图分类号: TE921+.2

Simulation Study on the Influences of HTHP on the Results of Microwave Rock Breaking

  • 摘要:

    为了将微波破岩技术应用于石油钻井,研究了钻井过程中高温高压对微波破岩效果的影响。根据岩石不同矿物成分的微波吸收特性,建立了某岩石的二维平面模型,模拟分析了温度、围压及二者共同作用对微波破岩效果的影响。研究发现:在微波照射参数相同的情况下,随着井下温度升高,岩石发生塑性变形的时间缩短;随着井下围压增大,岩石塑性变形时间延长;温度和围压共同作用时,围压的影响占主导作用,而温度的影响主要在高温条件下体现。研究结果表明,围压不利于微波破岩,且影响较大;温度对微波破岩有一定促进作用,但只在高温条件下作用明显。因此,应用微波进行破岩时要综合考虑温度和围压变化对破岩效果的影响,及时调整微波参数,使破岩更加经济高效。

    Abstract:

    In order to apply a microwave rock breaking technology in petroleum drilling, the influences of HTHP on the microwave rock breaking result during drilling were studied. According to the microwave absorption characteristics of rock components, a two-dimensional plane model of a rock was established, and the influences of temperature, confining pressure and the combination of both the two on microwave rock breaking result were simulated. The study result found that under the same microwave irradiation parameters, the plastic deformation time of rock shortened with the increase of downhole temperature, and the plastic deformation time of rock increased with the increase of downhole confining pressure. Considering the combined results of both temperature and confining pressure, the influence of confining pressure was dominant, while the effect of temperature mainly exerted under high temperature conditions. The results showed that the confining pressure did not result in microwave rock breaking, and the influence was obvious; temperature had a certain promotion effect on microwave rock breaking, but such an effect was evident only under high temperature conditions. Therefore, when applying microwave in rock breaking, it is necessary to comprehensively consider the influences of temperature and confining pressure on rock breaking results, and to adjust the microwave parameters in time to make the rock breaking more economical and efficient.

  • 随钻电阻率测井仪器能够实时提供地层电阻率信息,提高勘探作业效率和优质储层钻遇率,被广泛应用于地质导向和复杂地层评价[14]。随钻电阻率仪器按发射源类型可分为电流型(侧向电阻率)和电磁波型(感应电阻率、电磁波电阻率),其中,随钻电磁波电阻率发展迅速,已成为主流的随钻电阻率测井仪器[58],但其电阻率动态测量范围较小,难以满足高电阻率地层的探测需求。

    为满足高阻地层的地质导向和储层实时评价需求,国内外油服公司相继推出了集成像和多条电阻率测量于一体的随钻侧向类电阻率仪器。这类仪器的电流聚焦方式主要有直接给钻铤供电的电极型聚焦和基于螺绕环发射的感应电流型聚焦2种。由于电极型侧向测井仪器的电极较易磨损且加工工艺难度大,现有随钻侧向电阻率类测井仪器大多采用感应电流聚焦原理,国外该类测井的仪器代表性有斯伦贝谢公司的RAB、Geo Vision(GVR)和Micro Scope系列,哈里伯顿公司的AFR,美国CBG公司的GRT[913]。国内中国石油测井公司推出了随钻电极电流型(双侧向)电阻率测井仪样机DLR[5]。在随钻侧向电阻率测量原理和数值模拟方面,朱军等人[14]模拟了GRT随钻侧向电阻率仪器的响应特性,指出该仪器受围岩影响严重,需要通过数值模拟优化电极相对位置;李铭宇等人[15]模拟了螺绕环激励式随钻侧向测井仪的响应特征及仪器结构参数对测量信号强度的影响;李安宗等人[16]通过二维和三维有限元数值模拟计算,分析了方位侧向电阻率仪器的探测特性,但未说明利用三维有限元法模拟如何简化激励源;李新等人[17]研究了多模式随钻高分辨率电阻率成像仪器的探测特性。

    目前国内关于随钻感应电流型侧向测井仪器的理论研究和制造尚处于起步阶段,关于其在高阻地层条件下的响应特性研究更是少之又少,借助数值模拟手段对随钻感应电流型侧向测井仪器进行研究十分必要。为此,笔者提出一种新型随钻方位侧向电阻率测井电极系,基于螺绕环发射聚焦和非接触耦合原理可实现4个方位电阻率的测量。将螺绕环等效成一对延长的电压偶极子,采用有限元模拟算法模拟不同地层条件下的电极系响应特性并优化源距、接收极板长度等电极系结构参数,考察围岩、层厚等环境影响规律,建立电阻率校正图版,以期为随钻方位侧向测井仪结构参数设计及高阻储层勘探提供理论指导和技术支持。

    随钻方位侧向电阻率测井电极系结构如图1所示,与传统的电极型随钻侧向测井仪不同,该电极系结构采用螺绕环激励方式测量,电极系主要由发射螺绕环和4个接收极板组成。视钻铤为导体,对发射螺绕环通以低频交流电,螺绕环上部钻铤和下部钻铤分别形成正负等量电压。电流从下部钻铤出发,流经井眼和地层,最终回到上部钻铤形成闭合回路。在钻铤底部均匀放置4个极板(间隔90°),配合螺绕环用于接收回路电流,实现4个方位的电阻率测量。

    图  1  螺绕环激励式随钻侧向方位电阻率测井电极系结构示意
    Figure  1.  Structure of toroidal coil excitation electrode system for azimuthal lateral resistivity logging while drilling

    实际测量过程中,由于测量频率低,可忽略频率影响,将螺绕环等效为延伸的电压偶极子[1819]。发射器下方的电压极子相当于电流源,发射器上方的电压极子起到回流的作用,因此可以将螺绕环激励源等效为常规直流模式进行模拟,利用欧姆定律计算地层视电阻率:

    Ra=kUI (1)

    式中:Ra为视电阻率,Ω·m;k为仪器常数;U为发射螺绕环在钻铤上形成的电压差,V;I为下接收极板中的螺绕环采集到的轴向电流,A。

    采用三维有限元数值模拟方法计算随钻侧向方位电阻率测井响应,地层模型如图2所示,将地层划分为井眼、侵入带、原状地层和围岩4部分。

    图  2  地层模型示意
    Figure  2.  Formation model

    在直角坐标系下,地层电阻率R的电位场u(x,y,z)满足下面泛函表达式[20]

    F(u)=12 (2)

    式中:F(u)为u(x, y, z)的泛函;Ω为求解区域;UE为钻铤上的电压,V;IE为接收极板接收到的电流,A。

    通过对其离散化,可得到求解的刚度矩阵。电阻率R的分布满足[21]

    R=\left\{\begin{array}{l}{R}_{\text{m}},\;\;在井眼中\\ {R}_{\text{i}},\;\;在侵入带中\\ {R}_{\text{t}},\;\;在原状地层中\\ {R}_{\text{s}},\;\;在围岩层中 \end{array}\right. (3)

    式中:Rm为钻井液电阻率,Ω·m;Ri为侵入带电阻率,Ω·m;Rt为原状地层电阻率,Ω·m;Rs为围岩电阻率,Ω·m。

    无限大地层和钻铤表面电位满足边界条件:

    \left\{\begin{array}{l}u=0,\;\;无限大地层\\ u=C,\;\;发射螺绕环下方钻铤表面\end{array}\right. (4)

    式中:C为固定常数,表征螺绕环在钻铤上所感应电压,计算中取1。

    引入伪几何因子理论,视电阻率可以视为侵入带和原状地层两者的贡献之和,定义伪几何因子为侵入带电阻率对视电阻率的相对贡献,定义伪几何因子FPG为0.5时的侵入半径为仪器的探测深度。

    {F_{{\mathrm{PG}}}} = \frac{{{R_{\text{a}}} - {R_{\text{t}}}}}{{{R_{\text{i}}} - {R_{\text{t}}}}} (5)

    式中:FPG为伪几何因子,表示侵入带电阻率对视电阻率的相对贡献。

    假设地层纵向均匀,模拟低侵地层,设置钻井液电阻率Rm=0.1 Ω·m,侵入带电阻率Ri=1 Ω·m,原状地层电阻率Rt=10 Ω·m,源距分别取0.25,0.50,0.75,1.00,1.25,1.50,1.75和2.00 m,模拟仪器的视电阻率。

    模拟伪几何因子随侵入带半径变化的情况,结果如图3所示。从图3可以看出,随着源距增加,仪器探测深度逐渐增加。源距太大不但会使所接收信号变弱,同时需增加井下仪器长度,不利于下井仪器的设计和测井工作的开展。考虑到主流测井仪器的主要探测深度为0.2~0.5 m,建议源距选取1.25~1.50 m,对于电阻率低于10 Ω·m的低阻地层,探测深度可达到0.3~0.4 m。

    图  3  径向积分几何因子曲线
    Figure  3.  Curve of radial integral geometric factor

    通过纵向分辨率性能确定接收极板长度。假设无侵入条件下,设置钻井液电阻率Rm=0.1 Ω·m,围岩电阻率Rs=100 Ω·m,原状地层电阻率Rt=10 Ω·m,目的层厚度分别为0.1,0.2,0.3,0.4,0.5,0.6,0.7和0.8 m,接收极板长度分别为19.05,25.40,31.75,38.10,44.45和50.80 cm,测井仪器在模型中的测井响应结果如图4所示。

    图  4  连续薄互层中的测井响应
    Figure  4.  Log response in a continuous thin interbed layer

    测井仪器在薄层中受围岩影响较大,当层厚小于0.2 m时,受低阻围岩影响,模拟所获视电阻率远小于地层真实电阻率,难以反映薄层真实层厚和电性特性。总体来说,随着接收极板长度增大,地层分辨能力降低。考虑到主流仪器的纵向分辨率为0.2~0.4 m,仪器设计以0.3 m薄层为标准,由模拟结果可知,接收极板取25.40 cm或31.75 cm均能较好分辨0.3 m薄层,建议接收极板长度选取25.40~31.75 cm。

    通过对异常体的方位分辨能力确定接收极板弧度,模拟高阻地层条件下的球形低阻异常体,其地层模型如图5所示,模型中异常体球心距离井筒0.2 m,异常体直径d=0.2 m,Rt=2 500 Ω·m,异常体电阻率为100 Ω·m,接收极板弧度m分别为90°,60°,45°和18°,仪器自下而上移动的视电阻率模拟结果见图6

    图  5  方位分辨能力地层模型
    Figure  5.  Formation model of azimuthal discrimination capability
    图  6  方位电阻率响应特征
    Figure  6.  Characteristics of azimuthal resistivity response

    黑色线代表1号极板正对异常体,在异常体位置有最大低阻异常;2号和3号极板电阻率基本重合,低阻异常幅度小于1号极板;4号极板由于距离低阻异常体较远,因此基本呈一条直线,几乎探测不到低阻异常体。总体来说,该仪器的四方位测量原理设计对低阻异常有较好的探测能力,虽然极板弧度变小会增加探测能力,但总体影响不大。因此,兼顾仪器硬件制造工艺和信号强度,建议极板弧度选取30°~45°。

    通过模拟分析,确定了仪器的电极系结构(见图7),源距选取1.25~1.50 m,极板长度取31.75~38.10 cm,极板弧度取30°~45°。

    图  7  最佳仪器结构设计
    Figure  7.  Design of optimal instrument structure

    在确定仪器最佳结构的基础上,分析仪器在不同对比度地层中的探测特性,探究其高阻地层测量的能力。在实际模拟过程中,源距选取1.4 m,极板长度取31.75 cm,极板弧度m取45°。

    设定地层纵向均匀,Rm=0.1 Ω·m,Ri=1 Ω·m,Rt分别为10,50,100,1 000,2 000和10 000 Ω·m,伪几何因子随侵入带半径变化情况模拟结果见图8

    图  8  不同地层对比度下的伪几何因子变化情况
    Figure  8.  Variations of pseudo-geometric factors under different formation contrasts

    图8可知:当地层对比度Rt/Ri分别为10,50,100,1 000,2 000和10 000时,探测深度模拟结果依次为0.3,0.23,0.2,0.18,0.15 和0.11 m;随着地层对比度增加,探测深度越来越浅,当原状地层电阻率达到10 000 Ω·m时,探测深度仅为0.11 m。此类螺绕环激励式随钻侧向测井仪与电极型侧向测井仪相比,探测深度更小,主要是由于螺绕环的聚焦效果比环状电极差,但考虑到仪器在实际随钻测量过程中主要为实时测量,受侵入带的影响较小,因此该探测深度可以满足随钻测井的探测需求。

    设定地层无侵入,Rm=0.1 Ω·m,Rs=10 Ω·m,Rt分别为0.1,1,10,100,1 000和10 000 Ω·m,即地层对比度Rt/Ri分别为0.01,0.1,1,10,100和1 000,仪器在模型中的测井响应结果如图9所示。当原状地层电阻率高达10 000 Ω·m,相比目的层低阻条件对薄层的分辨能力有所降低,但也能较好地分辨0.5 m薄层。此外,仪器在低阻层段(围岩)处的视电阻率与真电阻率不完全相等,这主要是因为受上下高阻或低阻层的影响。曲线出现不对称尖峰的原因是仪器在进行侧向测量时并没有进行补偿。因此,可以在进行结构设计时,考虑对电流进行补偿优化。

    图  9  不同地层对比度下连续薄互层中的测井响应
    Figure  9.  Log response in a continuous thin interbed layer under different formation contrasts

    为了探究仪器的方位探测能力,在无限大高阻地层中放入球体异常体,设置Rt=20 000 Ω·m,异常体直径为0.5 m,设置异常体电阻率Ry分别为10,100,1000和100 000 Ω·m,模拟不同电阻率对比度条件下4个方位的电阻率,结果如图10所示。仪器在不同地层和异常体电阻率对比度和电阻率异常类别条件下均能较好地对异常体进行识别,即地层和异常体电阻率对比度和电阻率异常类别对仪器周向探测能力的影响不明显。

    图  10  不同地层对比度方位电阻率响应模拟结果
    Figure  10.  Simulation results of azimuthal resistivity response under different formation contrasts

    当地层倾斜时,由于井筒与地层界面有一定夹角,会使一部分电流流入围岩中,导致测量结果出现偏差。设定井眼直径d=12.065 cm,Rm=0.1 Ω·m,Rs=1 Ω·m,Rt=10 Ω·m,倾斜地层厚度为2 m,设定地层倾角(θ)分别为0°,20°,40°,50°,60°,70°,80°和90°,模拟随钻方位侧向电阻率仪在地层模型中的测井响应特征,利用4个方位电极合成的平均电阻率曲线如图11所示。

    图  11  倾斜地层4个方位电极合成电阻率响应
    Figure  11.  Synthetic resistivity response of four azimuthal electrodes in inclined formation

    由于未做电流补偿,会出现层界面一侧视电阻率偏小、另一侧视电阻率偏大的不对称分布。随着地层倾角增大,两侧电阻率差异性明显增强,且地层界面的拐点处变得越来越平滑,分层能力降低。总体来说,地层倾角小于40°时,可以较为真实地反映地层实际厚度;随着地层倾角增大,目的层视厚度增大,当倾斜角为70°时,目的层视厚度已是真实厚度的3倍。

    同时,根据方位电极提供的4方位电阻率曲线变化规律可以大致判断地层的倾斜方向。设定极板1、极板2、极板3和极板4分为对应正东、正南、正西和正北方向,以80°倾角为例,4条方位电阻率曲线模拟结果如图12所示。图中极板3测量的方位电阻率曲线最先发生变化,表明极板3首先与倾斜地层接触,随后极板2和极板4测量的方位电阻率曲线发生变化,且2条曲线完全重合,说明极板2和4距离地层同样远,极板1测量的方位电阻率曲线最后发生变化,说明极板1最后与倾斜地层分离。据此可以判断地层的倾斜方向为正西方向。

    图  12  80°倾斜地层中4个方位电极的电阻率响应
    Figure  12.  Resistivity response of four azimuthal electrodes in the inclined formation with an inclination angle of 80°

    与电缆测井类似,随钻测井在测量过程中仍然会受到井眼、围岩和钻井液侵入等测量环境的影响。由于随钻类仪器基本是实时测量的,受侵入影响不大,因此,主要对仪器测量结果受井眼、围岩等的影响开展分析。

    计算井眼校正图版时,暂不考虑围岩和钻井液侵入的影响。设定Rm分别为0.2和20.0 Ω·m,井眼直径从15.24 cm变化至40.64 cm,水基钻井液和油基钻井液条件下的模拟结果如图13所示。井眼直径越大,井眼校正系数越大。当Ra/Rm>1时,除井径40.64 cm条件下,视电阻率受井眼影响较为稳定。总体而言,仪器在ϕ15.24~ϕ25.40 cm井眼内,且Ra/Rm>1时,视电阻率校正系数均在20%以内,具有较好的井眼适用性。

    图  13  井眼校正图版
    Figure  13.  Borehole calibration diagram

    计算围岩校正图版时,不考虑井眼和钻井液侵入的影响。设定目的层厚度分别为0.1,0.2,0.3,0.4,0.5,0.6,0.7和0.8 m,围岩电阻率Rs分别取10,1 000和20 000 Ω·m,原状地层电阻率Rt分别为1,2,5,10,50,100,200,500,1 000和2 000 Ω·m,模拟结果如图14所示。无论是低阻地层还是高阻地层,当目的层厚小于2.0 m时,视电阻率均受围岩影响较大。当目的层厚大于2.0 m时,围岩影响基本可以忽略,视电阻率与地层真实电阻率基本相同,基本无需校正。对于特定围岩电阻率模型,地层电阻率与围岩电阻率差异越大,视电阻率校正系数越大。

    图  14  围岩−层厚校正图版
    Figure  14.  Calibration diagram of surrounding rock–layer thickness

    1)基于仪器各项探测特性模拟,确定了基于非接触耦合原理的新型随钻方位侧向电阻率测井电极系的最佳结构参数,源距选取1.25~1.50 m,极板长度取31.75~38.10 cm,极板弧度取30°~45°。

    2)由于随钻侧向电阻率仪器在实际测量过程中受侵入影响较小,所设计仪器探测深度能够满足高阻地层的探测需求,对高阻地层有较强纵向分辨能力,同时能较好识别异常体方位和确定地层倾向。

    3)所设计仪器受井眼的影响较小,具有较好的井眼适用性,无论是高阻还是低阻地层,当目的层厚度大于2.0 m时,围岩的影响基本可以忽略,无需进行校正。

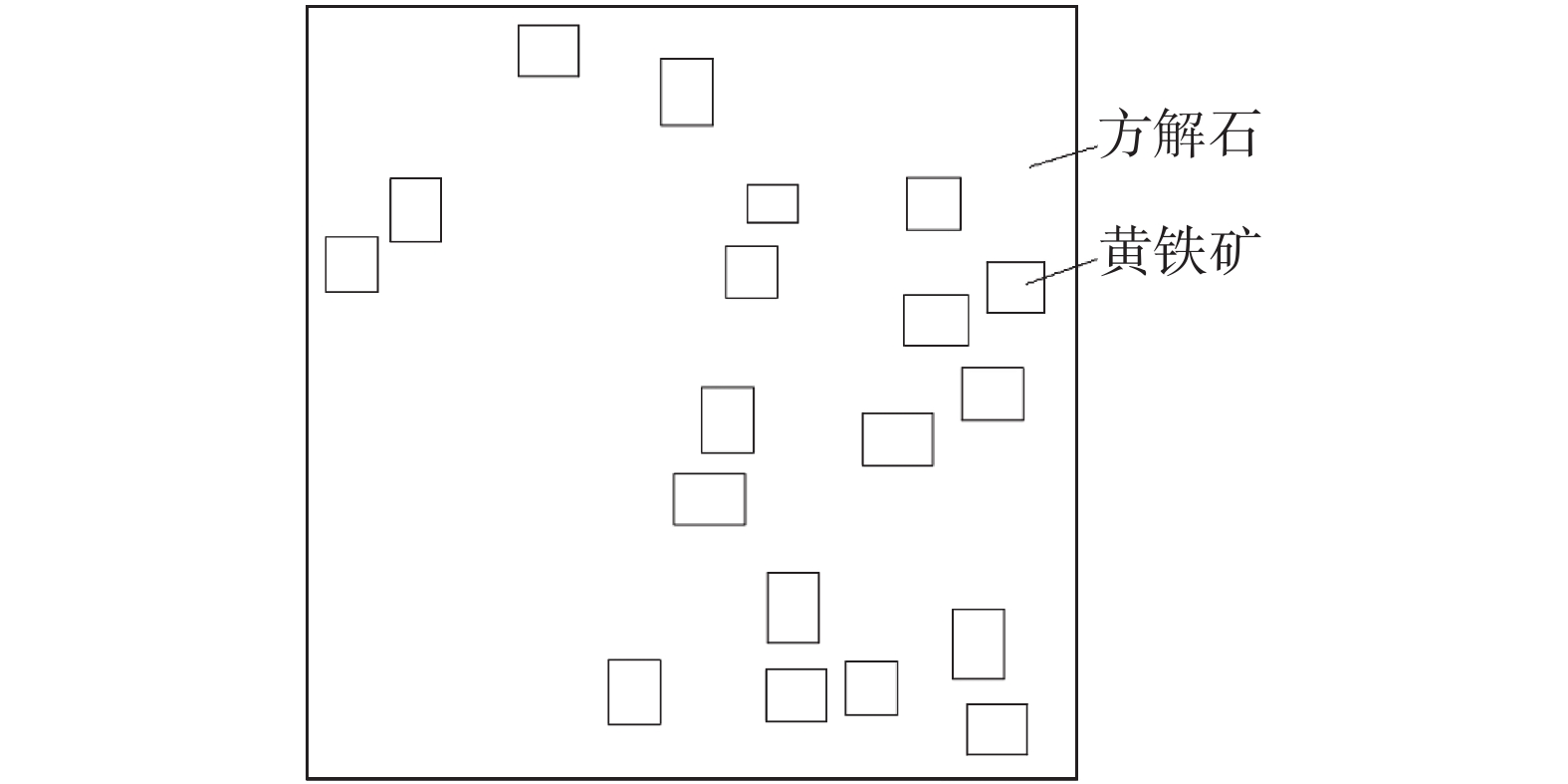

  • 图  1   岩石二维平面模型

    Figure  1.   Two-dimensional plane model of rock

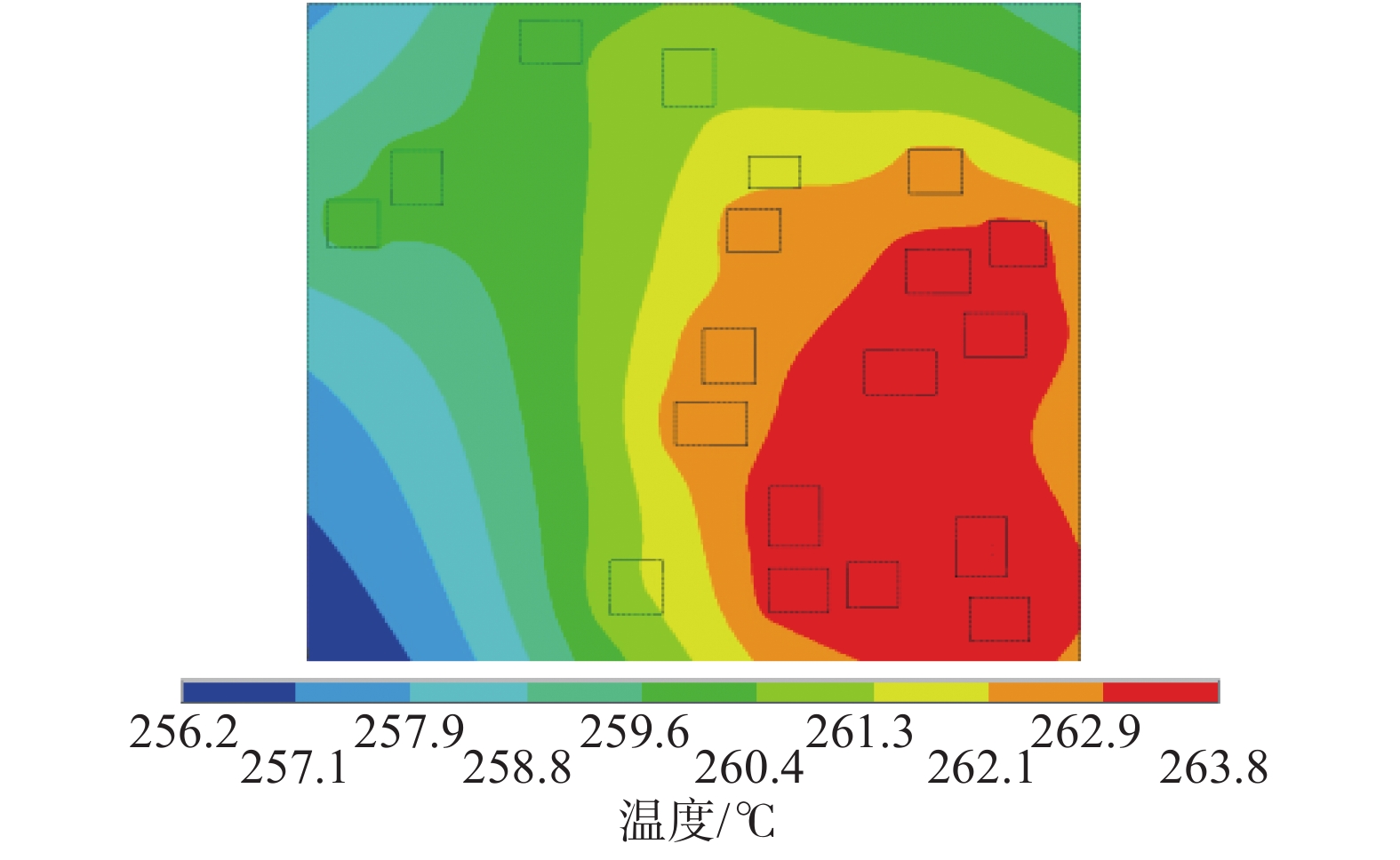

    图  2   模型的温度分布

    Figure  2.   Temperature distribution of the model

    图  3   模型的温度梯度分布

    Figure  3.   Temperature gradient distribution of the model

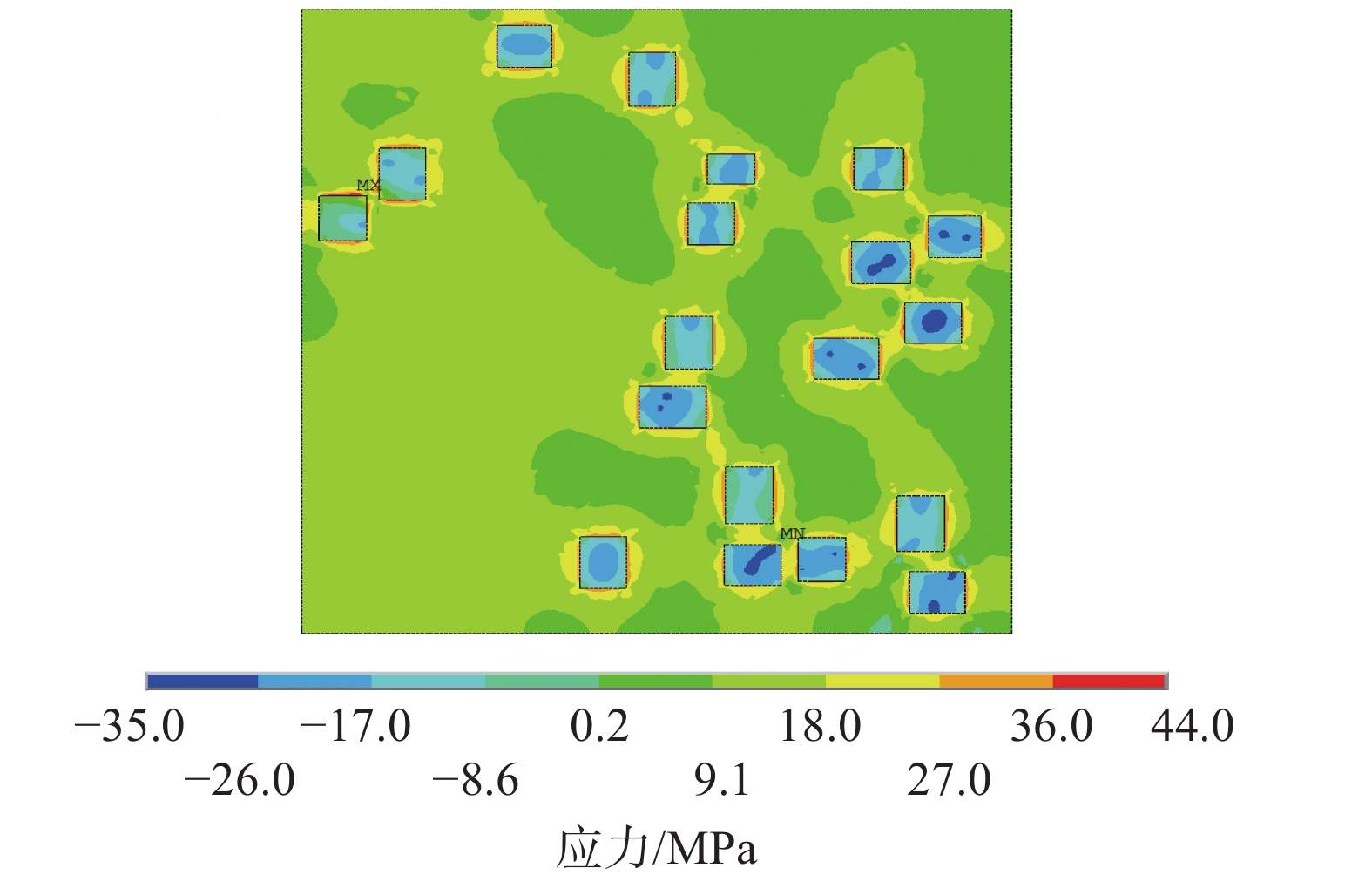

    图  4   模型的应力分布

    Figure  4.   Stress distribution of the model

    图  5   微波照射下模型的塑性变形

    Figure  5.   Plastic deformation of the model under microwave irradiation

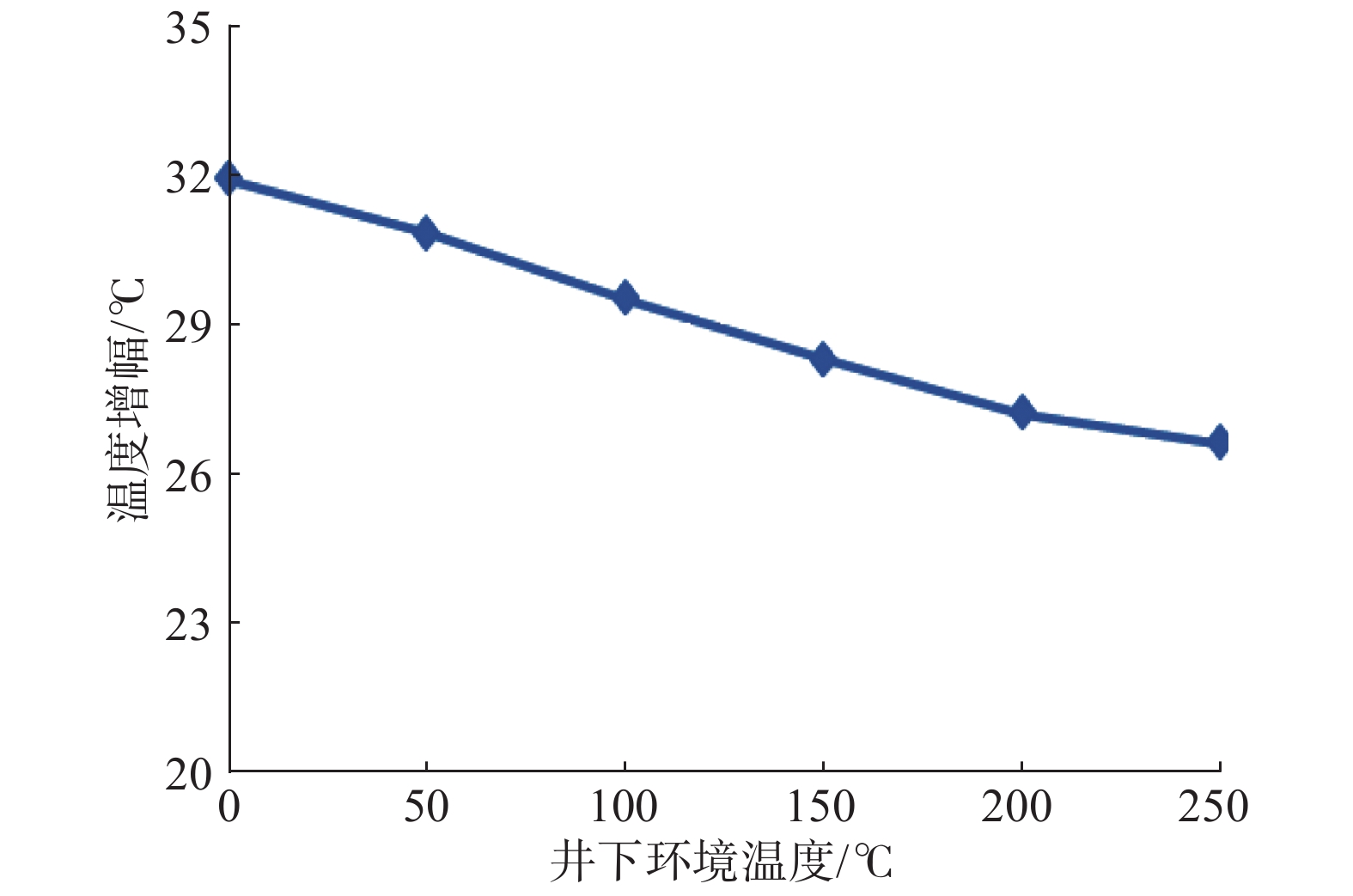

    图  6   不同环境温度下方解石某节点的温度增幅

    Figure  6.   Temperature amplification of a node in calcite under different ambient temperatures

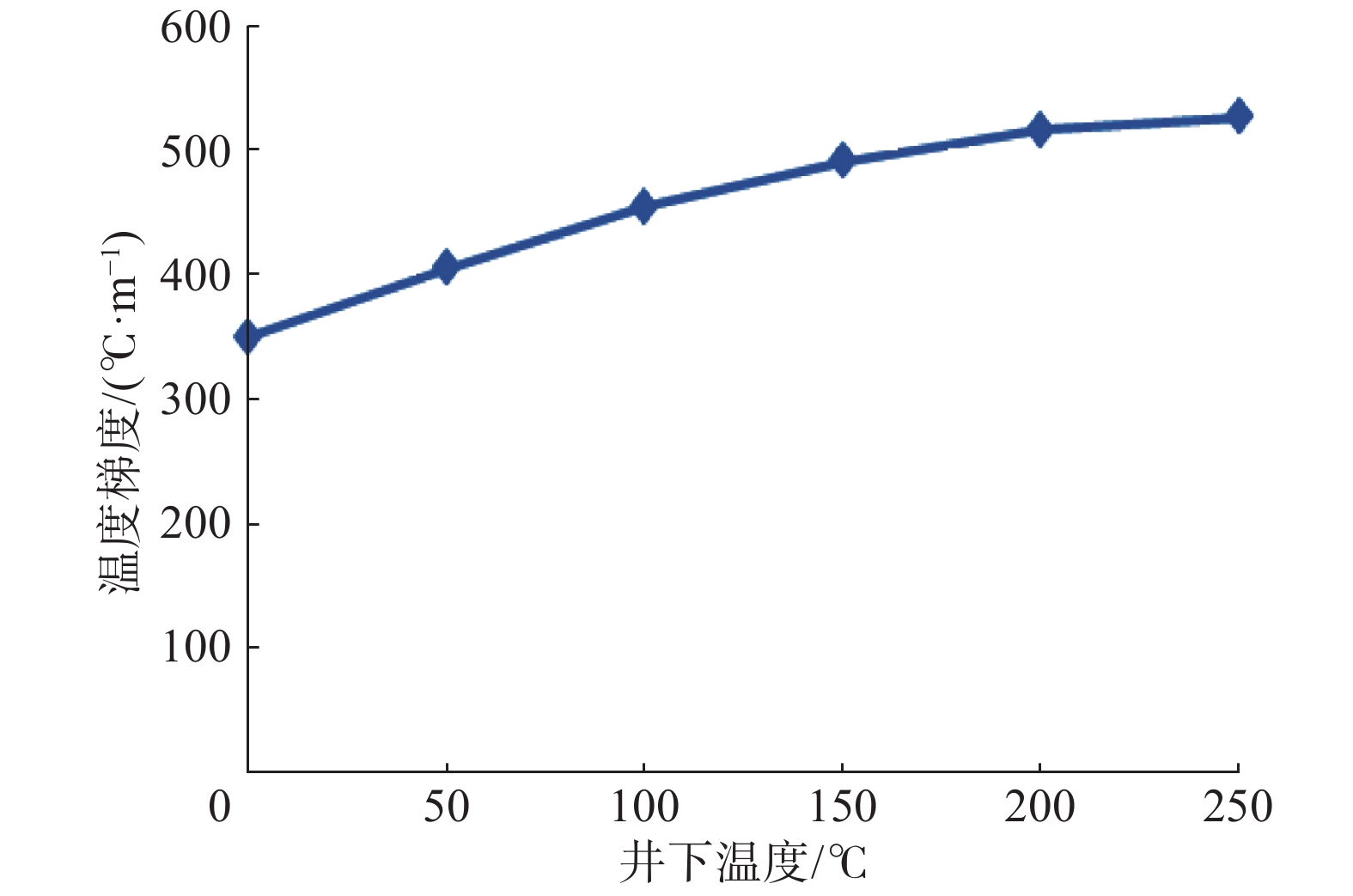

    图  7   不同环境温度下方解石某节点的温度梯度极值

    Figure  7.   Temperature gradient extremum of a node in calcite under different ambient temperatures

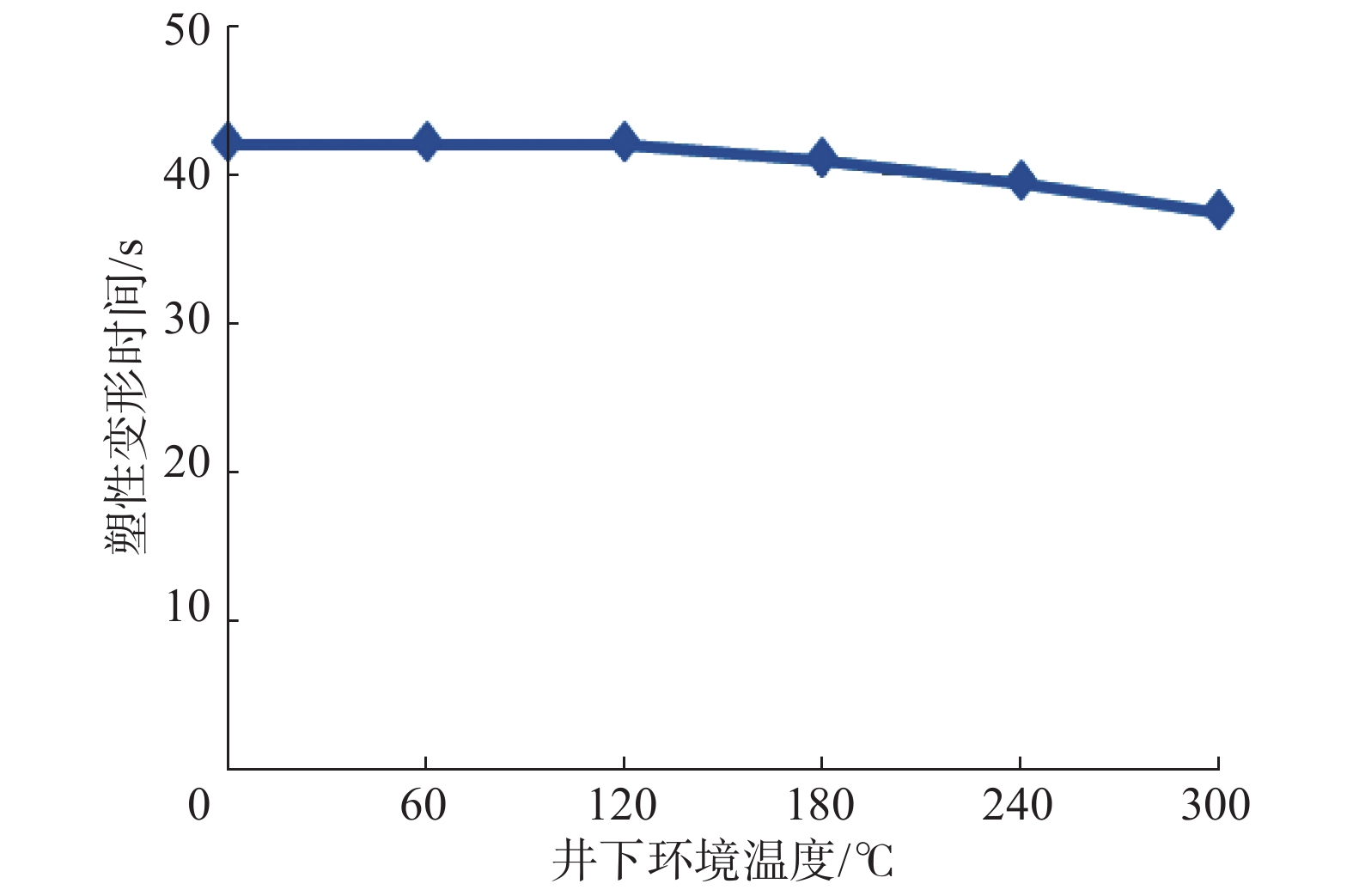

    图  8   不同环境温度下方解石某节点的塑性变形时间

    Figure  8.   Plastic deformation times of a node in calcite under different ambient temperatures

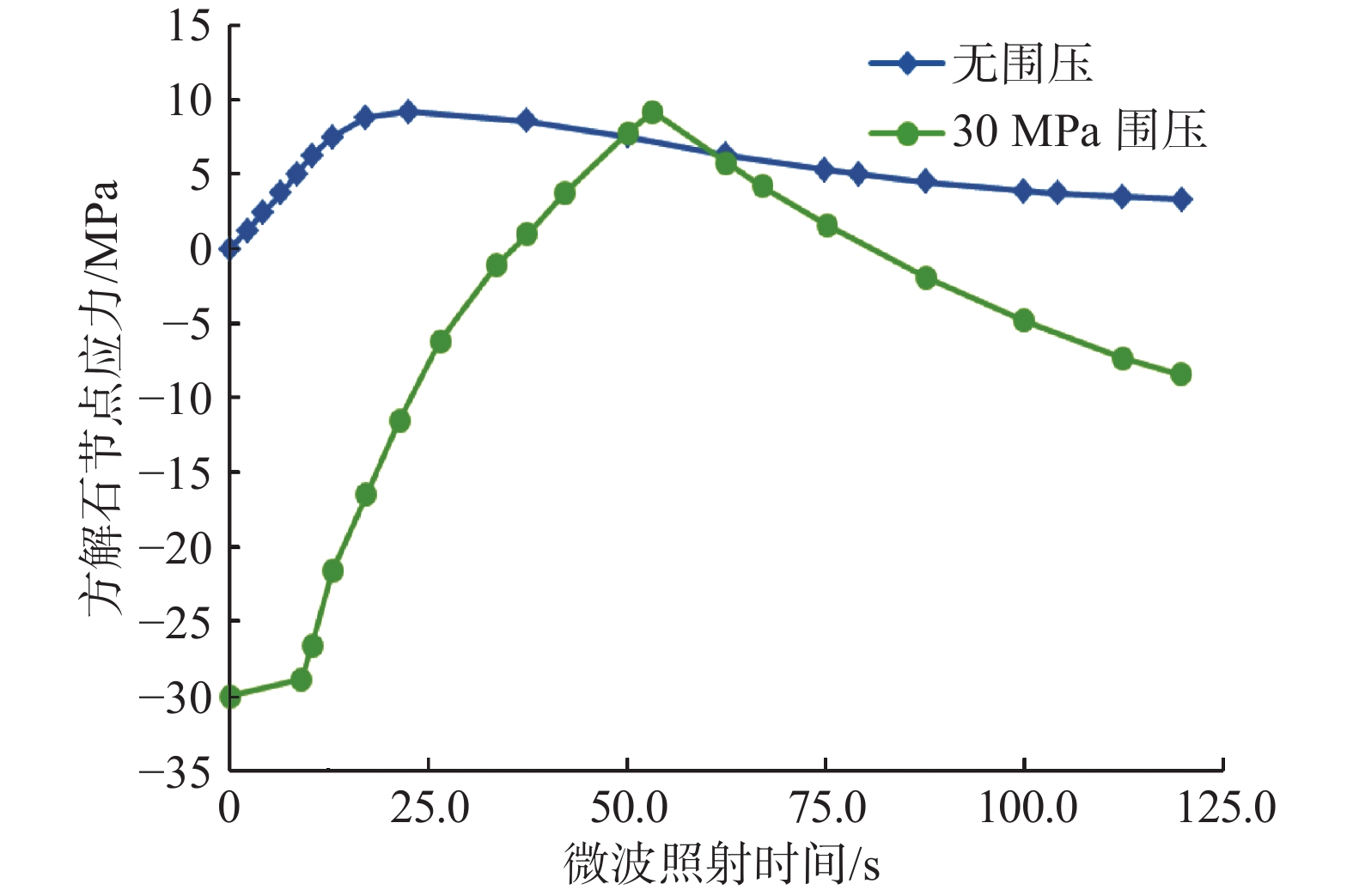

    图  9   施加围压前后方解石某节点的应力对比

    Figure  9.   Comparison on the force of a node in calcite before and after confining pressure

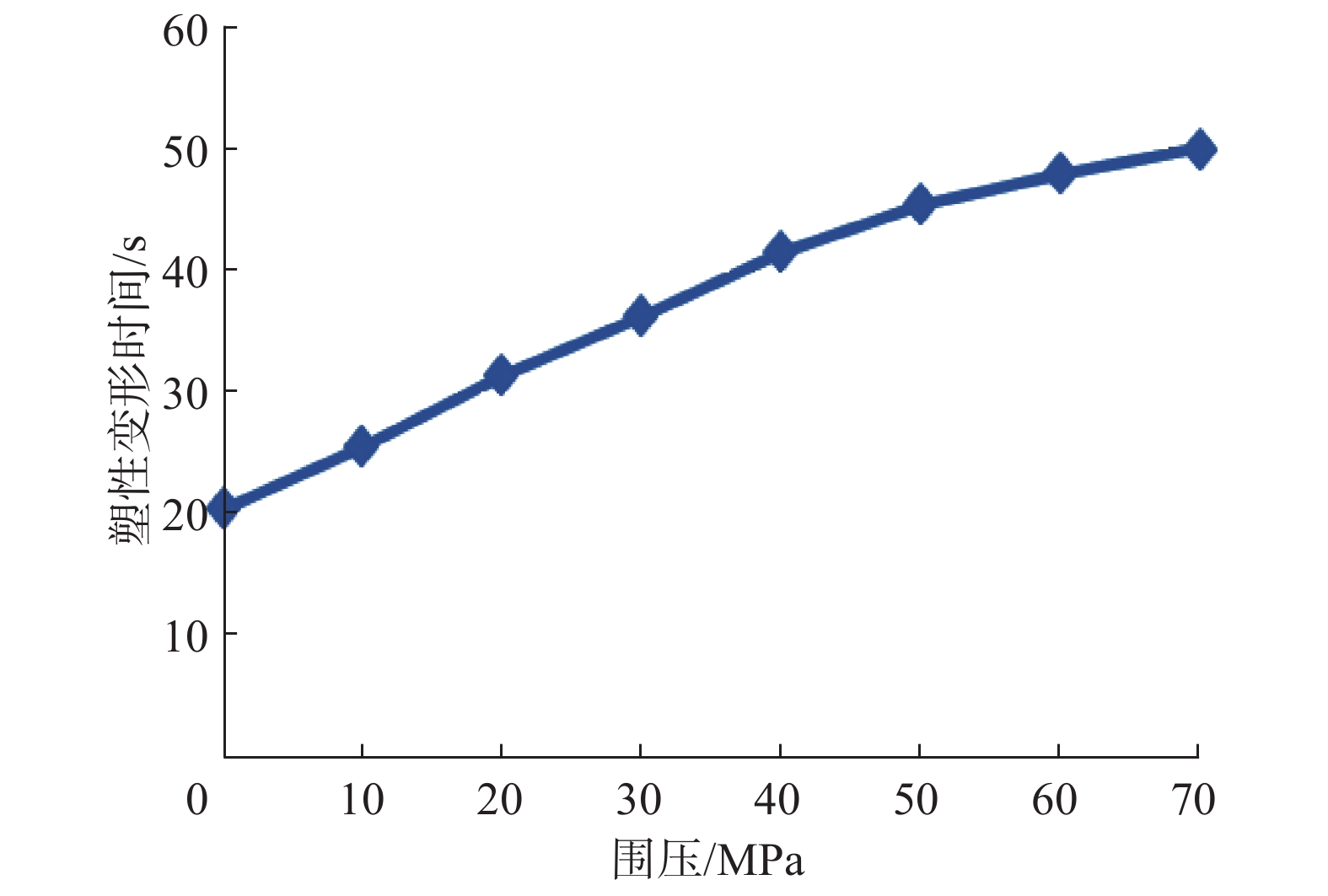

    图  10   不同围压下方解石某节点的塑性变形时间

    Figure  10.   Plastic deformation times of a node in calcite under different confining pressures

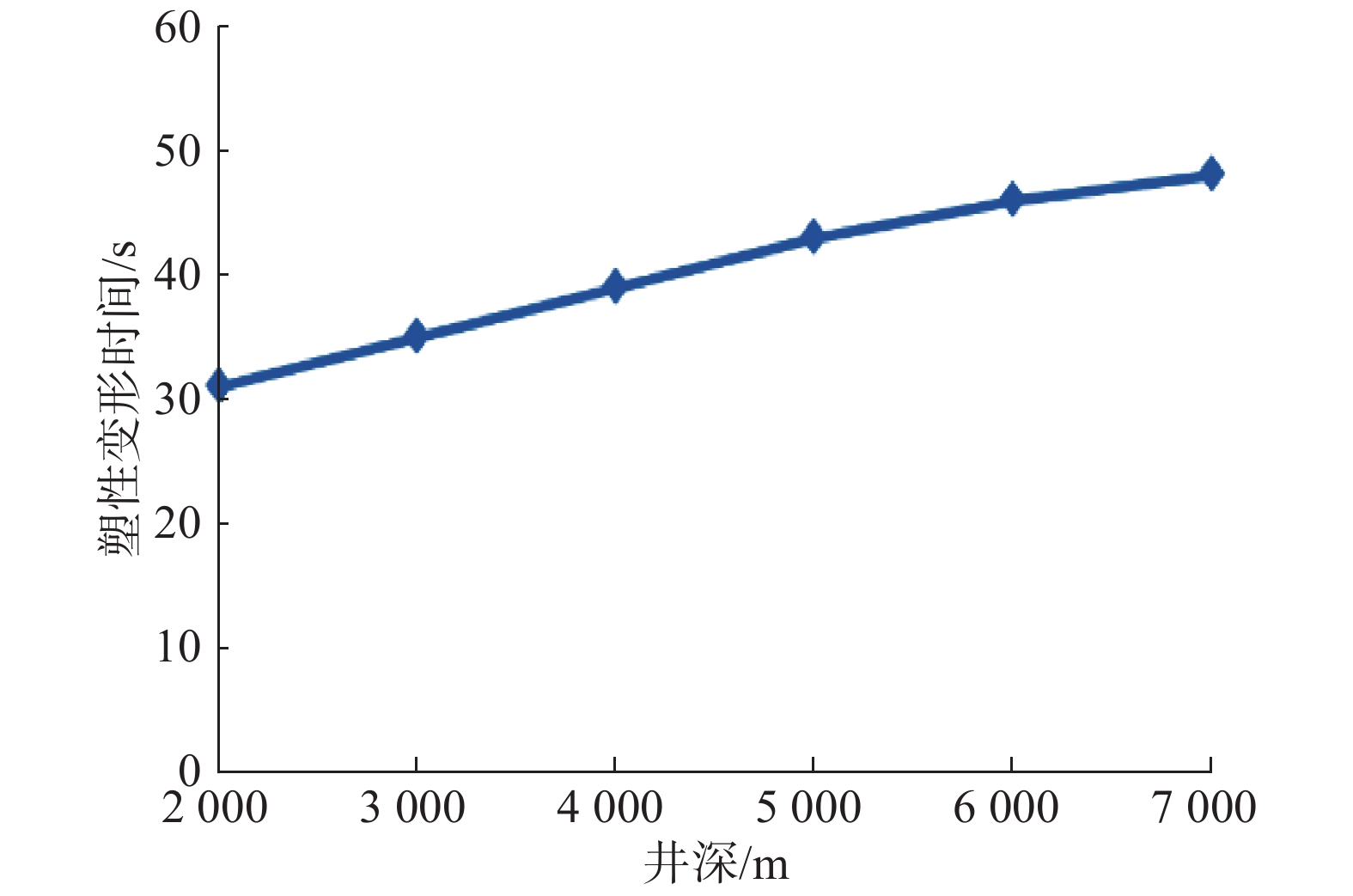

    图  11   不同温度和围压作用下方解石某节点的塑性变形时间

    Figure  11.   Plastic deformation times of a node in calcite under different temperature and confining pressure

    表  1   岩石各成分的热膨胀系数

    Table  1   Thermal expansion coefficients of various rock components

    温度/℃热膨胀系数/℃–1
    方解石黄铁矿
    1001.31×10–52.73×10–5
    2001.58×10–52.93×10–5
    3002.01×10–53.39×10–5
    4002.40×10–5
    下载: 导出CSV

    表  2   岩石各成分在不同温度下的热传导系数及比热

    Table  2   Thermal conductivity and specific heat of various rock components at different temperatures

    岩石
    成分
    热传导系数/(W·m–1·℃–1比热/(J·kg–1·℃–1
    25 ℃100 ℃227 ℃25 ℃227 ℃727 ℃
    方解石4.023.012.558191 0511 238
    黄铁矿37.9020.5017.00517600684
    下载: 导出CSV

    表  3   岩石各成分的力学参数

    Table  3   Mechanical parameters of various rock component

    岩石
    成分
    密度/
    (kg·m–3
    弹性模量/
    GPa
    泊松比摩擦角/
    (°)
    黏聚力/
    MPa
    方解石2 6807970.325425
    黄铁矿5 0182920.165425
    下载: 导出CSV
  • [1] 赵志国, 白彬珍, 何世明, 等. 顺北油田超深井优快钻井技术[J]. 石油钻探技术, 2017, 45(6): 8–13.

    ZHAO Zhiguo, BAI Binzhen, HE Shiming, et al. Optimization of fast drilling technology for ultra-deep wells in the Shunbei Oilfield[J]. Petroleum Drilling Techniques, 2017, 45(6): 8–13.

    [2] 张强. 岩石破碎技术发展趋势[J]. 有色矿山, 1996(6): 20–22.

    ZHANG Qiang. Rock-breaking technology trends[J]. China Mine Engineering, 1996(6): 20–22.

    [3] 鲍挺, 黄宁. 岩石破碎技术研究与发展前景[J]. 安徽建筑, 2010(6): 110, 116.

    BAO Ting, HUANG Ning. The research and development prospects of rock-breaking technology[J]. Anhui Architecture, 2010(6): 110, 116.

    [4]

    VIKTOROV S D, KUZNETSO A P. Explosive breaking of rock: a retrospective and a possible alternative[J]. Journal of Mining Science, 1998, 34(1): 43–49. doi: 10.1007/BF02765524

    [5] 李文成, 杜雪鹏. 微波辅助破岩新技术在非煤矿的应用[J]. 铜业工程, 2010(4): 1–4. doi: 10.3969/j.issn.1009-3842.2010.04.001

    LI Wencheng, DU Xuepeng. Application of microwave-assisted rock breaking in metal mines[J]. Coffer Engineering, 2010(4): 1–4. doi: 10.3969/j.issn.1009-3842.2010.04.001

    [6] 郭先敏. 毫米波钻井技术[J]. 石油钻探技术, 2014, 42(3): 55–60.

    GUO Xianmin. Millimeter wave drilling technology[J]. Petroleum Drilling Techniques, 2014, 42(3): 55–60.

    [7]

    KINGMAN S W. Recent developments in microwave processing of minerals[J]. International Materials Reviews, 2006, 51(1): 1–12. doi: 10.1179/174328006X79472

    [8]

    LOVÁS M, KOVÁČOVÁ M, DIMITRAKIS G, et al. Modeling of microwave heating of andesite and minerals[J]. International Journal of Heat and Mass Transfer, 2010, 53(17/18): 3387–3393.

    [9]

    HASSANI F, NEKOOVAGHT P M, GHARIB N. The influence of microwave irradiation on rocks for microwave-assisted underground excavation[J]. Journal of Rock Mechanics and Geotechnical Engineering, 2016, 8(1): 1–15. doi: 10.1016/j.jrmge.2015.10.004

    [10]

    AZAR M, KESHAVAN M, COOPER I M. Energy-emitting bits and cutting elements: WO2017/151353[P/OL]. 2017-09-08[2018-08-12]. https://patentscope.wipo.int/search/zh/detail.jsf?docId=WO2017151353&redirectedID=true

    [11] 戴俊, 孟振, 吴丙权. 微波照射对岩石强度的影响研究[J]. 有色金属(选矿部分), 2014(3): 54–57. doi: 10.3969/j.issn.1671-9492.2014.03.014

    DAI Jun, MENG Zhen, WU Bingquan. Study on impact of rock strength by microwave irradiation[J]. Monferrous Metals(Mineral Processing Section), 2014(3): 54–57. doi: 10.3969/j.issn.1671-9492.2014.03.014

    [12] 卢高明, 李元辉, HASSANI Ferri, et al. 微波辅助机械破岩试验和理论研究进展[J]. 岩土工程学报, 2016, 38(8): 1497–1506.

    LU Gaoming, LI Yuanhui, HASSANI F, et al. Review of theoretical and experimental studies on mechanical rock fragmentation using microwave-assisted approach[J]. Chinese Journal of Geotechnical Engineering, 2016, 38(8): 1497–1506.

    [13] 戴俊, 秦立科. 微波照射下岩石损伤细观模拟分析[J]. 西安科技大学学报, 2014, 34(6): 652–655.

    DAI Jun, QIN Like. Meso-simulation of rock damage under microwave irradiation[J]. Journal of Xi’an University of Science and Technology, 2014, 34(6): 652–655.

    [14] 黄孟阳, 彭金辉, 雷鹰, 等. 微波场中钛精矿的温升行为及吸波特性[J]. 四川大学学报(工程科学版), 2007, 39(2): 111–115. doi: 10.3969/j.issn.1009-3087.2007.02.021

    HUANG Mengyang, PENG Jinhui, LEI Ying, et al. The temperature rise behavior and microwave-absorbing characteristics of ilmenite concentrate in microwave field[J]. Journal of Sichuan University (Engineering Science Edition), 2007, 39(2): 111–115. doi: 10.3969/j.issn.1009-3087.2007.02.021

    [15] 陈超, 刘建. 数值分析方法在微波辅助破岩中的应用[J]. 华北理工大学学报(自然科学版), 2017, 39(4): 28–33. doi: 10.3969/j.issn.2095-2716.2017.04.005

    CHEN Chao, LIU Jian. Application of numerical analysis method in microwave assisted rock breaking[J]. Journal of North China University of Science and Technology(Natural Science Edition), 2017, 39(4): 28–33. doi: 10.3969/j.issn.2095-2716.2017.04.005

    [16] 唐阳, 徐国宾, 孙丽莹, 等. 不同间断比尺下微波诱发岩石损伤的离散元模拟研究[J]. 水力发电学报, 2016, 35(7): 15–22.

    TANG Yang, XU Guobin, SUN Liying, et al. Discrete element modeling of microwave-induced rock damage at different discontinuity scales[J]. Journal of Hydroelectric Engineering, 2016, 35(7): 15–22.

    [17] 杨晓庆, 黄卡玛, 黄镇钢, 等. 微波加热模拟中的关键问题讨论[J]. 压电与声光, 2008, 30(2): 105–107.

    YANG Xiaoqing, HUANG Kama, HUANG Zhengang, et al. Study on the key problems of numeric simulation of microwave heating[J]. Piezoelectectrics & Acoustooptics, 2008, 30(2): 105–107.

    [18] 秦立科, 戴俊. 微波照射下矿物颗粒温度分布及影响因素分析[J]. 矿冶工程, 2015, 35(3): 96–98. doi: 10.3969/j.issn.0253-6099.2015.03.026

    QIN Like, DAI Jun. Temperature distribution and influential factors for ore particles under microwave irradiation[J]. Mining and Metallurgical Engineering, 2015, 35(3): 96–98. doi: 10.3969/j.issn.0253-6099.2015.03.026
