Research and Application of High-Precision Real-Time Imaging Technology with Near-Bit Gamma
-
摘要: 常规随钻测量工具的测点离钻头较远，无法及时准确判断钻头处的地层岩性和倾角，储层钻遇率较低，也不满足储层精确描述的要求。为此，研究了高转速条件下地层伽马射线动态扫描成像技术，以及时判断滑动和复合钻进状态下的地层岩性；研究了地层倾角的计算方法，实现了钻头处地层倾角的准确计算。研究认为，近钻头伽马高精度实时成像技术可以实时测量近钻头伽马、动态井斜角、温度及转速等参数，并进行成像，为实现钻头在储层内的精确控制提供数据。现场应用显示，该技术可以满足地质导向钻井对测量数据的需求，通过对所钻储层的精确描述及时调整钻井轨迹，从而提高优质储层钻遇率。研究结果表明，基于国产化近钻头伽马成像工具的地质导向钻井技术在薄油层、倾角变化快地层等具有较好的推广应用价值。Abstract: The measurement point of the conventional MWD tool is far distant from the bit, and the lithology and dip angle of the formation around the bit cannot be accurately judged in time. This result in a low success rate for drilling formation and a failure to meet the requirements of accurate reservoir description. Therefore, a gamma-ray dynamic formation scanning imaging technology under high-speed conditions, which can realize real-time judgement of the formation lithology under sliding and compound drilling conditions, was studied. In addition, the calculation method realizing the accurate calculation of formation dip angle at the bit was also studied. The high-precision real-time imaging technology with near-bit gamma can image and measure the parameters of near-bit gamma, dynamic well deviation, temperature, and rotation speed in real time, and provide data source for the accurate control of the bit in reservoirs. The field application shows that this technology could meet the needs of geosteering drilling for measurement data, and timely adjust the drilling trajectory through the accurate description of the drilled formation, thus improving the drilling ratio of high-quality reservoirs. The result suggests that the geosteering drilling technology based on domestic near-bit gamma imaging tools deserves wide applications in drilling thin oil layers and those formations with quick dip changes.
-
Keywords:
- geosteering /
- near-bit /
- imaging logging /
- azimuthal gamma /
- trans-screw signal transmission /
- gamma logging
-
地热是一种无污染、可再生的清洁能源，与传统化石能源相比，具有储量大、分布广和能源利用率高等优势，越来越受到重视[1-4]。但地热资源过度开采或养护不当会造成资源枯竭，为确保地热资源的可持续发展，同时避免环境污染，最有效的技术措施就是地热回灌技术[5-7]。回灌是把经过利用的地热水，通过地热回灌井重新注回热储层段的方法，回灌不仅可以解决地热废水问题，还可以改善或恢复地热储层的产热能力，保持地热储层的流体压力，维持地热田的持续开采和循环利用， 使地热能成为一种可持续的清洁能源[8-10]。回灌过程中，由水中悬浮物、气泡、化学沉淀等导致的回灌井堵塞是造成回灌量有限的主要原因，尤其是孔隙性砂岩热储回灌井堵塞问题一直没有解决，是地热可持续开发利用中公认的技术难题。地热水回灌系统中，回灌井的钻井完井工艺是回灌能否实现的重要技术环节，回灌井井深多为2 000～3 000 m[11]。
目前，东营地区回灌井钻井完井过程中存在一系列问题，如现有回灌井部分井段未固井、钻井液体系不合适等导致井壁不稳定和回灌率偏低，已经成为制约该地区地热产业规模扩大的瓶颈，严重阻碍了地热能的可持续开发利用[12-14]。因此，笔者在现有工艺基础上，将油田油气井的钻井和射孔完井工艺应用到地热回灌井中，形成了地热储层钻井完井技术，现场试验取得了较好的效果，提高了单井回灌量，同时全井段固井延长了地热井的使用寿命，具有较好的推广应用价值，保障了该地区地热能产业的快速发展。
1. 地热储层岩性特征及开发现状
东营地区在大地构造单元上隶属华北坳陷的次级构造单元济阳坳陷的东部，地层自下而上包括太古界泰山岩群，古生界寒武系、奥陶系、石炭系和二叠系，中生界侏罗系、白垩系，新生界新近—古近系、第四系。
该地区自中生代以来，受燕山期地壳运动的影响，区域断裂构造发育，形成了区域温度或热流值普遍升高的背景，区内地温梯度均大于3.0 ℃/100m，开发利用的主要热储层为古近系东营组热储和新近系馆陶组热储，温度一般为65～72 ℃，单井出水量70～120 m3/h。目前，东营地区的地热资源开发利用已初具规模，主要用于原油集输加热、洗浴、渔业养殖及居民清洁能源供暖等，热储层位主要是馆陶组和东营组，开采馆陶组热储的地热井主要在沾化凹陷内，取水段一般为1 500～1 950 m井段，地层岩性为灰白色砾状砂岩、细砂岩和灰绿色细砂岩与棕色泥岩互层，底部为含石英、黑色燧石的砾状砂岩、砂砾岩；开采东营组热储的地热井主要在东营凹陷内，取水段一般为1 400～1 900 m井段，地层岩性为灰绿、灰白色砂岩、细砂岩及泥岩互层，以砂岩为主，中部为棕红色泥岩、细砾岩为主，底部为灰绿、灰白色细砾岩、细砂岩及泥岩。
该地区现有回灌井通常采用二开井身结构，一开表层泵室段全部用水泥封固，二开完钻后采用悬挂器悬挂套管和筛管完井，筛管以上部分用膨胀橡胶止水器止水，环空未用水泥封固（见图1）。
现有筛管完井工艺存在以下问题：1）回灌过程中砂泥岩互层在大液量冲刷下，其中的细粉砂容易随着地热水进入地层中，堵塞孔喉，降低回灌量，且泥岩段垮塌后会堵塞回灌井段，进一步降低回灌能力；2）采用膨胀橡胶止水器封隔筛管上部井段，由于橡胶止水器工艺简单，材质易受腐蚀，缩短地热井后期使用寿命；3）钻井过程中钻井液不合适，固相含量过高，密度过大，易使钻井液通过孔隙渗入地层，并在井壁形成滤饼，堵塞渗流通道，导致地层孔隙度和渗透率降低。回灌层段一般选择渗透性比较好的含水层，而这正是钻井液影响最大的层位，钻井液造成水层渗透率降低，进而影响回灌效果。
2. 钻井完井关键技术
针对以上问题，从钻具组合、钻井液和完井方式等方面进行了关键技术研究，以最大程度地降低对热储储层渗透率的伤害，增大地热水的回灌量。
2.1 优选钻具组合
东营地区馆陶组、东营组砂泥岩互层明显，泥岩占较大比例，由于牙轮钻头破岩方式以研磨为主，吃入地层有限，导致钻头破岩效率低，严重制约机械钻速。另外，该地区地层存在一定倾角，大钻压钻进时易发生井斜，因此选用“PDC钻头+1.25°单弯螺杆+钻铤+钻杆”钻具组合。该钻具组合能够有效控制井眼轨迹，防斜打直，使井眼轨迹平滑[15-16]。同时，PDC钻头适应高转速、低钻压的工作环境，螺杆的转速可以保持在200～260 r/min，钻压控制在30～50 kN，PDC钻头在此工作条件下能保持较高的破岩效率，机械钻速高，二开钻进“一趟钻”即可完成进尺，大大缩短了热储层钻井液浸泡时间，最大程度地降低了钻井液对储层的影响，降低了对储层的伤害。
2.2 钻井液体系优选
东营地区钻遇地层主要为平原组、明化镇组、馆陶组和东营组，地层成岩性差，泥岩较软易水化分散，胶结疏松易垮塌，钻井过程中井眼失稳问题严重，钻井液主要以抑制地层造浆、防止泥岩缩径、护壁和保护储层为目标[17-19]，同时全井段禁止使用会堵塞储层孔隙和渗流通道的重晶石、沥青类材料和磺化类材料等。
一开钻遇地层为平原组棕黄色黏土及松散砂层，井眼尺寸较大，环空上返速度低，钻屑携带困难，不利于井眼的清洁，因此采用预水化膨润土钻井液体系，以确保具有足够的携带和悬浮能力。钻井液配方为：清水+5.0%～6.0%膨润土+0.1%～0.2%Na2CO3+0.3%HV-CMC。
二开钻遇地层为明化镇组、馆陶组和东营组，砂泥岩互层，采用护壁性、抑制性和携砂性强的聚合物钻井液体系，其配方为清水+5.0%～6.0%膨润土+0.2%～0.5% Na2CO3+1.0%～2.0% CaCl2+1.0%～2.0%铵盐+1.0%降滤失剂+2.0%～3.0%润滑剂。钻井过程中适时补充0.3%～1.0%的聚合物胶液，聚合物胶液以大分子聚合物为主，以维持钻井液性能稳定，并根据钻井液黏切和滤失量变化情况，用不同加量的小分子或大分子胶液处理。
钻进热储层前，为防止钻井液发生固相侵污，应使用好固控设备，配合高分子聚合物包被剂及时清除固相，严格控制滤失量不大于5 mL，以防止钻井液滤液进入热储层，造成热储层污染。
2.3 完井工艺
油井最常用的完井工艺是水泥固井射孔 ，环空采用水泥封固 ，可以最大限度地保证井壁稳定。钻井过程中热储层常被钻井液污染，一般认为距井壁300～400 mm地带的伤害最严重，射孔孔道长度一般为几厘米至几十厘米，孔道直径一般为几毫米至十几毫米，射孔时可以完全射穿钻井液严重伤害带，使不受污染的产层和井筒连通，可以提高储层渗透率。
该工艺需要根据测井曲线解释结果分析热储层的渗透率、孔隙度、含水层厚度及井温等参数，确定射孔枪和射孔弹的型号和孔密。测井项目包括井径、井温、井斜角、2.5及4.0 m电阻率、自然电位、自然伽马、声幅、声波、双侧向、微电极和微梯度，选择射开渗透率高、孔隙度大的层段，建立渗流通道成井，增大泄流面积，提高回灌能力。
相对于其他完井方式，该完井工艺有以下特点：1）固井防止泥岩垮塌，封堵细粉砂地层，减少细小颗粒堵塞孔喉；2）射孔形成的渗流通道长、渗透率高，可以最大程度地减少近井壁地带钻井液产生的污染；3）优选大段回灌层，避免层间干扰；4）纵向上增大了透水面积，提高了回灌能力。
2.4 洗井工艺
射孔作业结束后，采用联合方法进行洗井，确保将井筒内残留的钻井液及井壁附着的滤饼清洗干净，抽水试验前达到水清砂净，流体中悬浮物含量小于0.005%。 具体洗井工艺如下：
1）首先用清水置换井筒内钻井液，使用旋转喷射洗井工具，水嘴压降不低于2 MPa，从井底向上清洗井壁，利用工具产生的清水扰动作用，清除在井壁上黏附的滤饼；主要含水层井段要增加喷射洗井次数，洗井次数不少于3次。
2）喷射洗井结束后，使用压风机进行气举洗井，直接注入高压气体，实现限气量或者限压力可控井喷，对水层瞬时减压，不断进行减压然后恢复压力，实现地层吞吐清洗效果，进一步疏通地层通道，提高回灌能力。
3. 现场试验
探灌1井位于山东省东营市河口区三义和小区，构造上属于渤海湾盆地济阳坳陷车镇凹陷南部斜坡带的中段，完钻井深2 000 m，完钻层位为古近系东营组，热储层段1 700～1 950 m。
该井一开采用ϕ444.5 mm 钻头钻至井深350 m，ϕ339.7 mm表层套管下至井深349 m，以满足封隔表层松散地层和下入水泵的要求，水泥返至地面；二开采用ϕ311.1 mm钻头钻至井深2 000 m，ϕ244.5 mm套管下至井深1 999 m，水泥返至表层套管鞋，采用射孔完井，射孔井段厚101 m。探灌 1 井的 井身结构如图2所示。
根据测井解释成果，选取1 724～1 739，1 765～1 785，1 795～1 830和1 890～1 921 m作为射孔层段（见表1），合计长度101 m，选取127型射孔枪和127型射孔弹，射孔密度20孔/m。
表 1 测井解释结果Table 1. Logging interpretation results井段/m 厚度/m 孔隙度，% 渗透率/mD 泥质含量，% 结论 1 724~1 739 15 28.91 723.41 19.21 水层 1 765~1 785 20 31.23 695.43 18.31 水层 1 795~1 830 35 27.69 645.31 20.52 水层 1 890~1 921 31 26.45 598.34 19.56 水层 该井于2019 年1月17日完井试水，试水温度68 ℃，试水水量90～105 m3/h。1 月19日开始投产回灌，历经2个采暖季（2019—2020和2020—2021年），回灌量90～105 m3/h，平均回灌量95 m3/h 左右，液位稳定在−20 m左右；且经过2个采暖季的运行，回灌率没有衰减，能满足持续回灌要求。
4. 结论与建议
1）探灌1井将油气井的钻井完井技术应用到地热回灌井中，形成了该地区回灌井钻井完井的特色技术，现场应用效果良好，为进一步探索砂岩地层回灌奠定了坚实基础。
2）射孔完井工艺在地热开发回灌井中已得到成功应用，与传统地热回灌井钻井完井工艺相比，射孔完井工艺对地层的扰动更小，可以精确打开热储层，在后期的地热资源开发利用中，建议进一步研究该完井工艺是否可以应用于地热开发采水井。
3）为了最大程度地保护热储层，建议今后在回灌井施工过程中尝试应用空气钻井技术或欠平衡钻井技术，使井底处于欠平衡状态，井内压力低于储层压力，钻井流体无法进入储层，从而消除钻井流体对储层造成的伤害，提高单井回灌能力，同时进一步提高机械钻速。
-
![]()

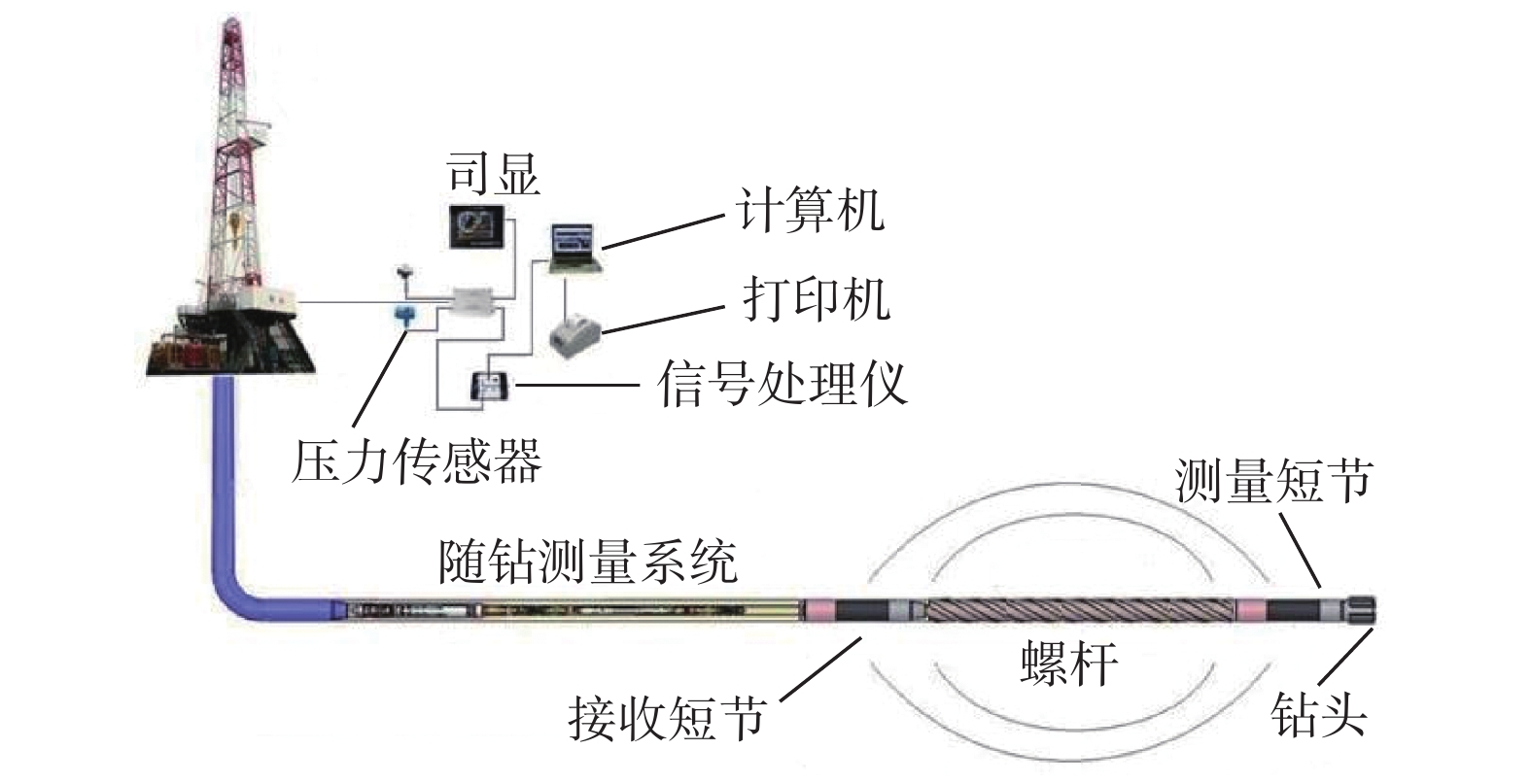

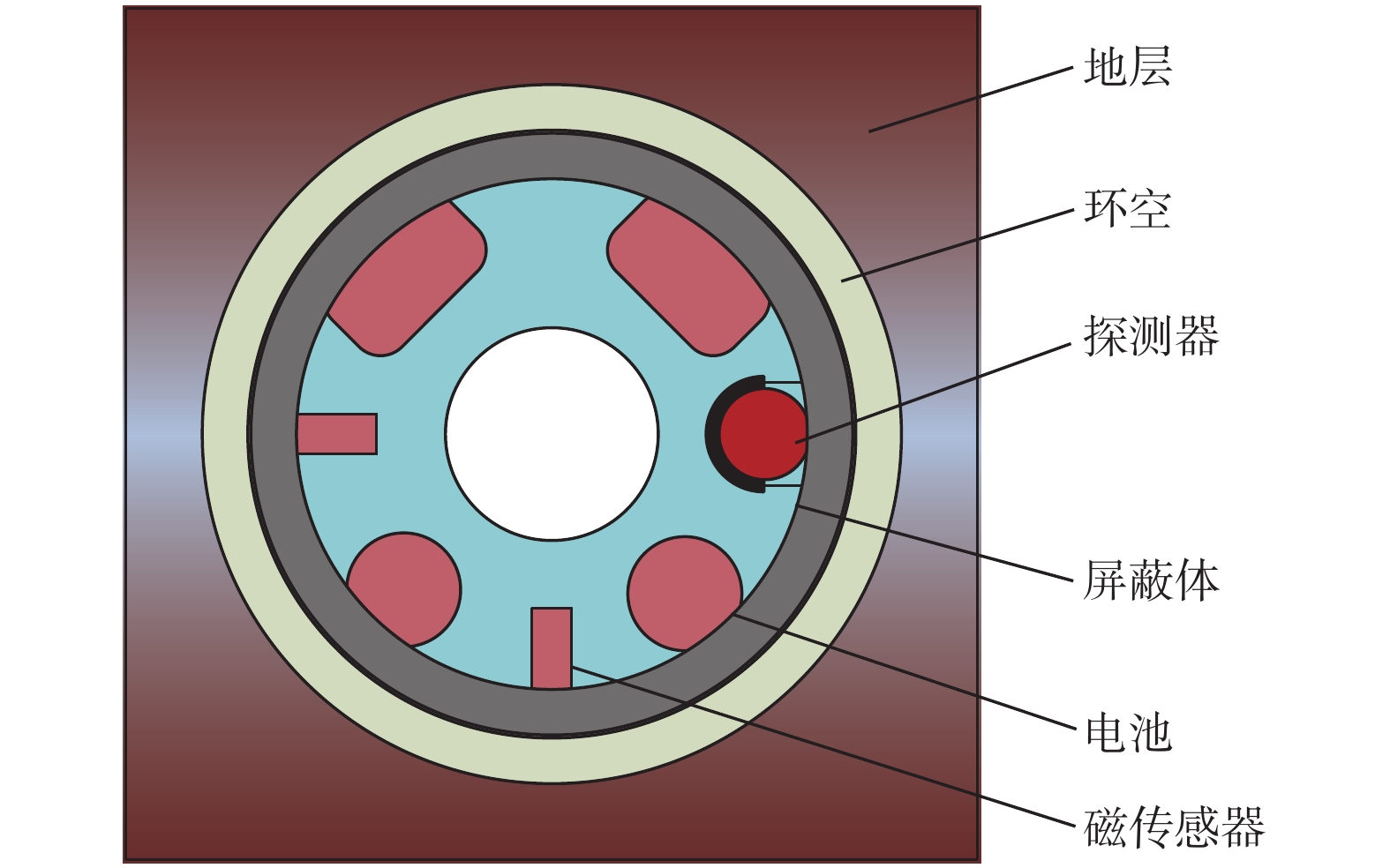

图 3 钻铤内伽马探测器和磁传感器的布局
Figure 3. Layout of gamma detectors and magnetic sensors in a drill collar
![]()

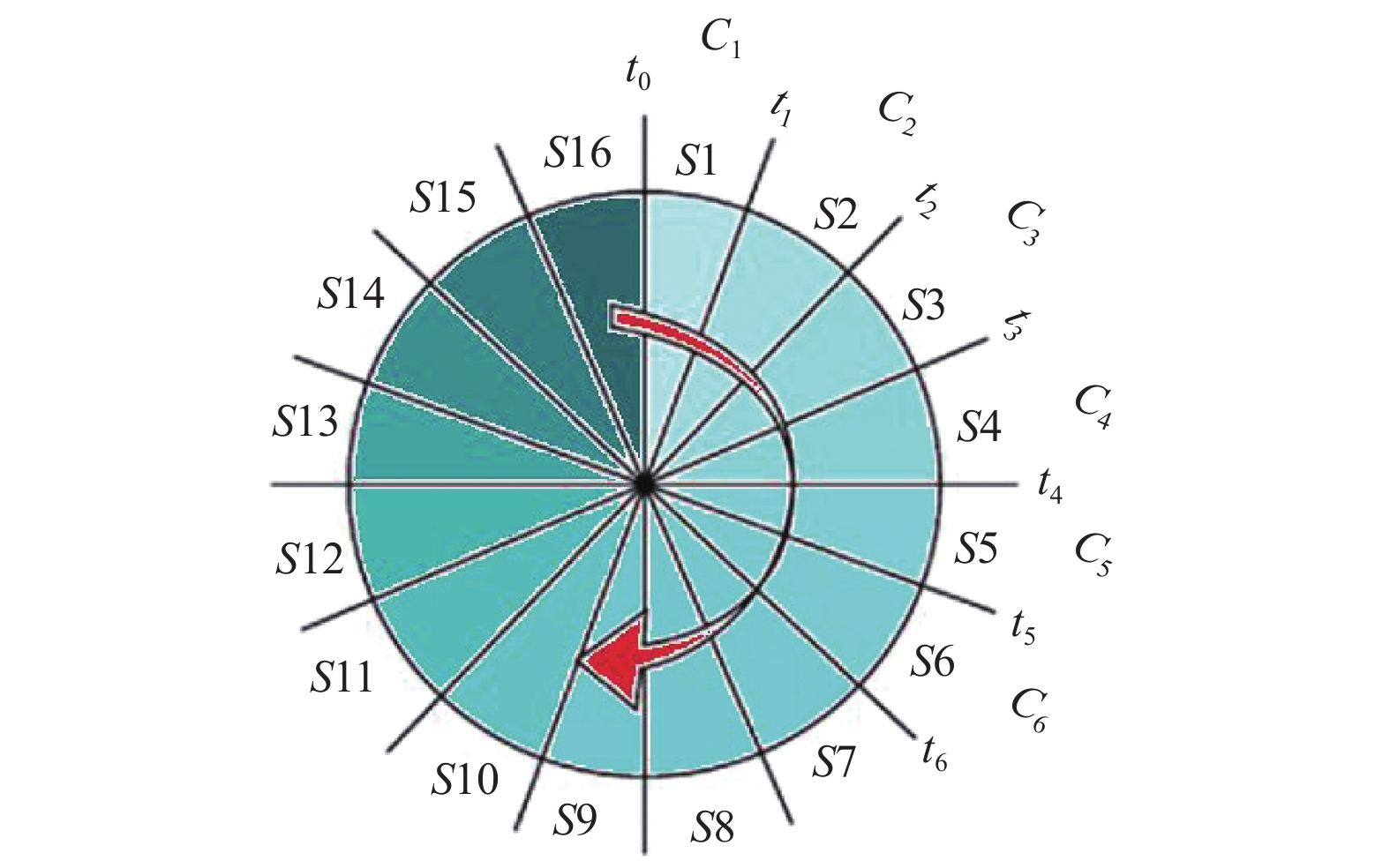

图 4 扇区、时间、伽马计数示意
Figure 4. Schematic illustration of sectors, time, and gamma counting
![]()

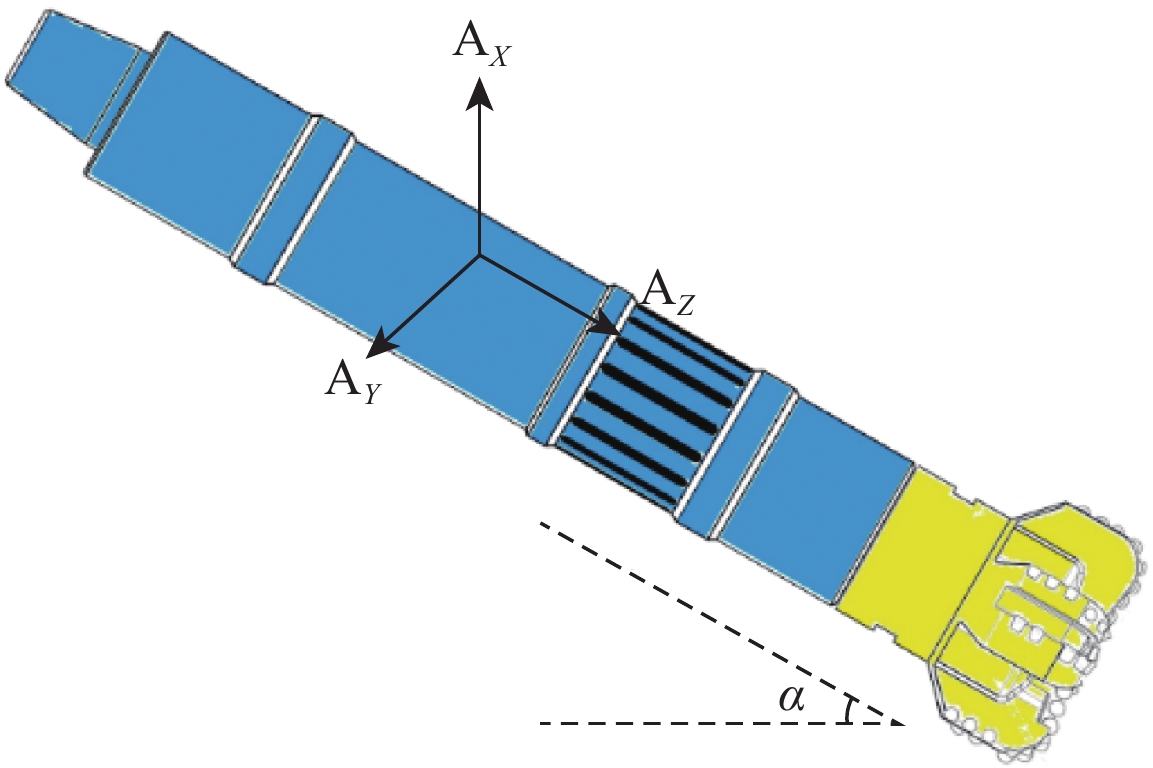

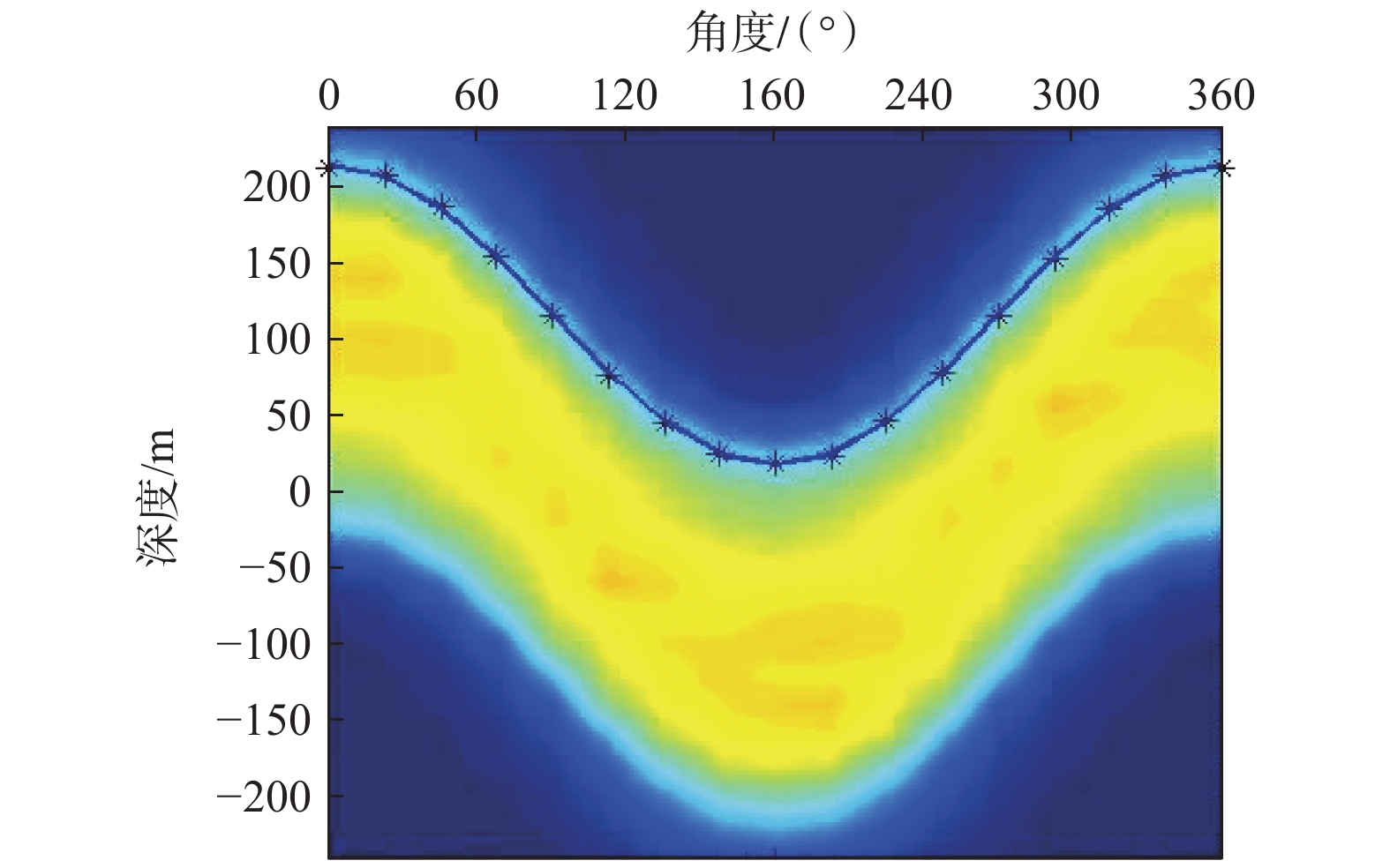

图 6 中值拟合法拾取的地层边界处正弦曲线
Figure 6. Sine curves at the stratigraphic boundary obtained by median fitting method
![]()

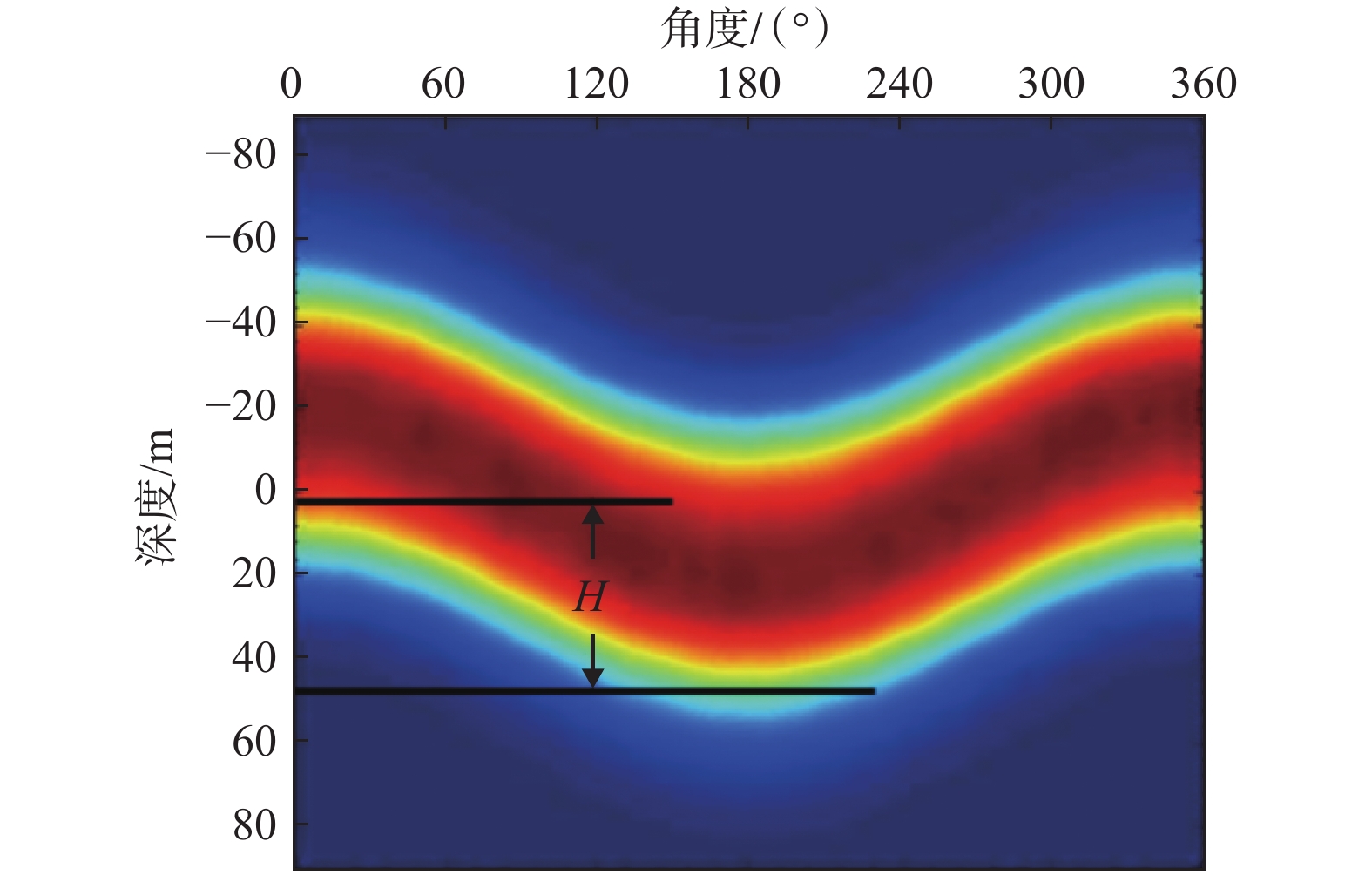

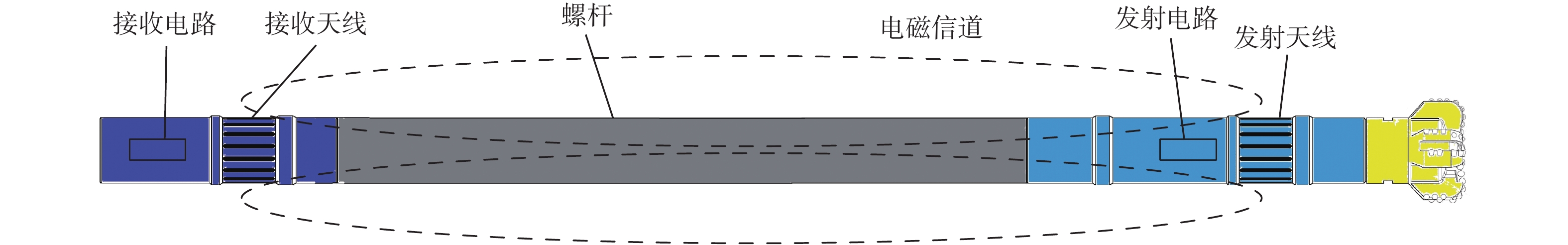

图 8 无线电磁短传信道构成
Figure 8. Structure of a short wireless electromagnetic transmission channel
-

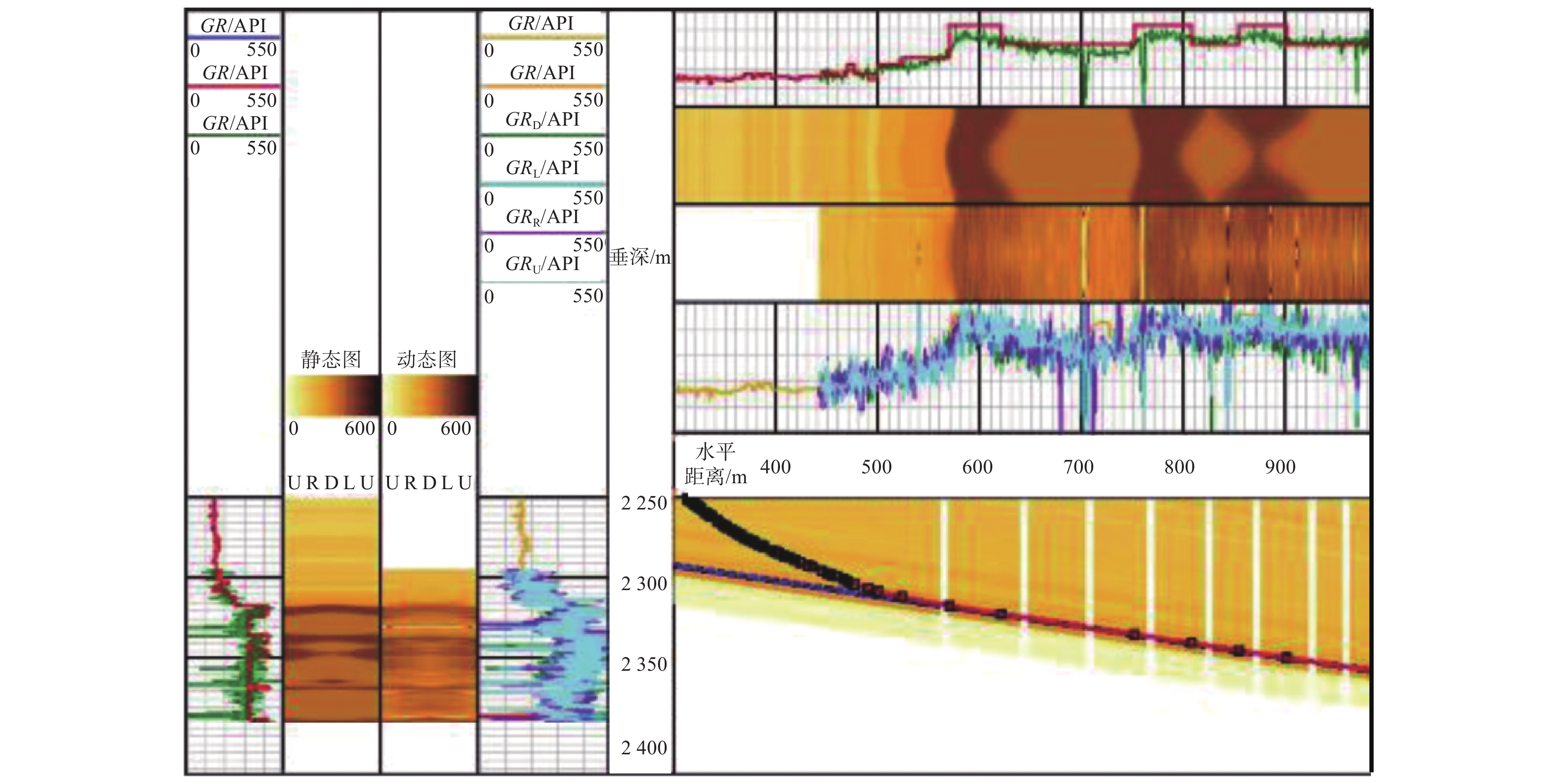

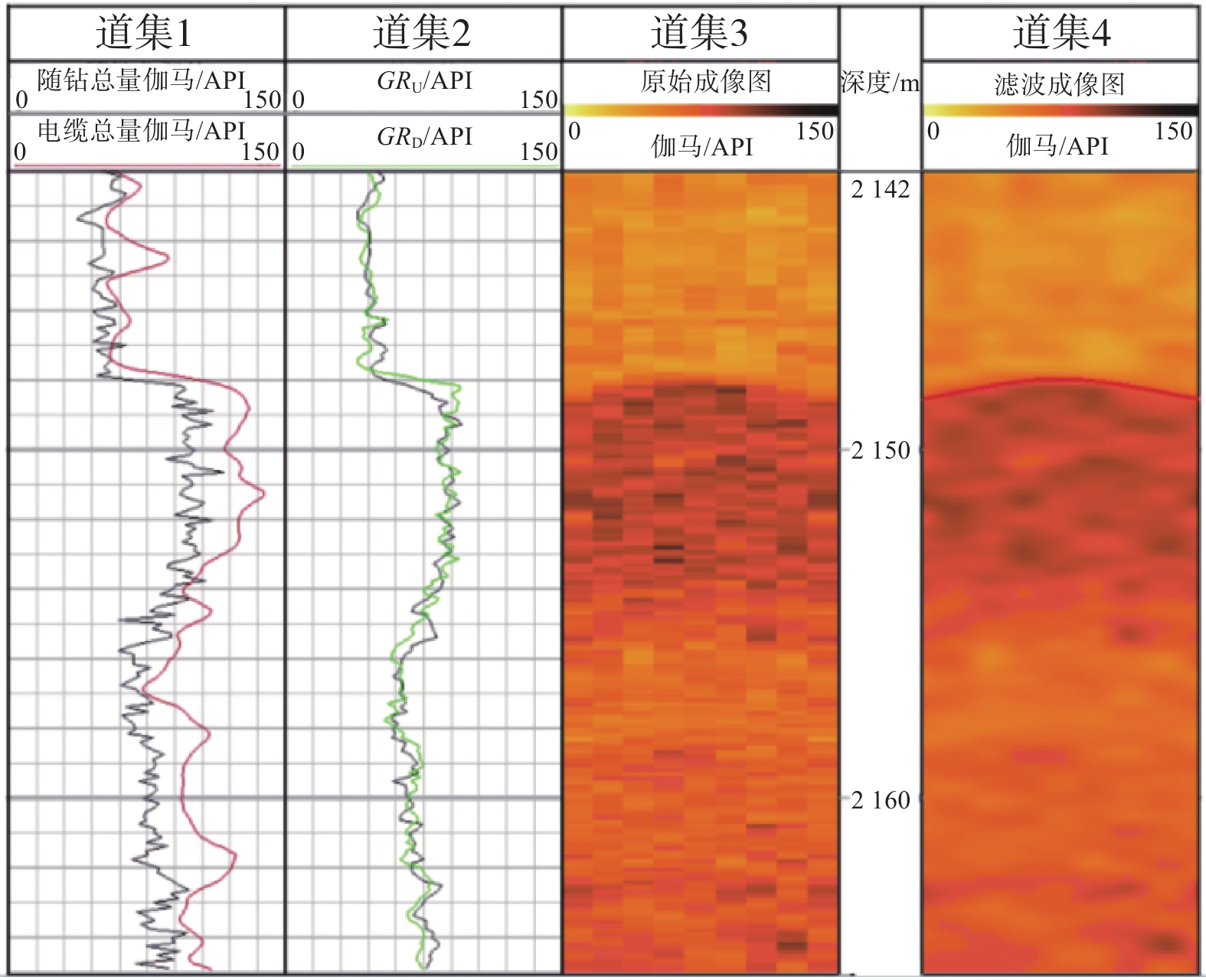

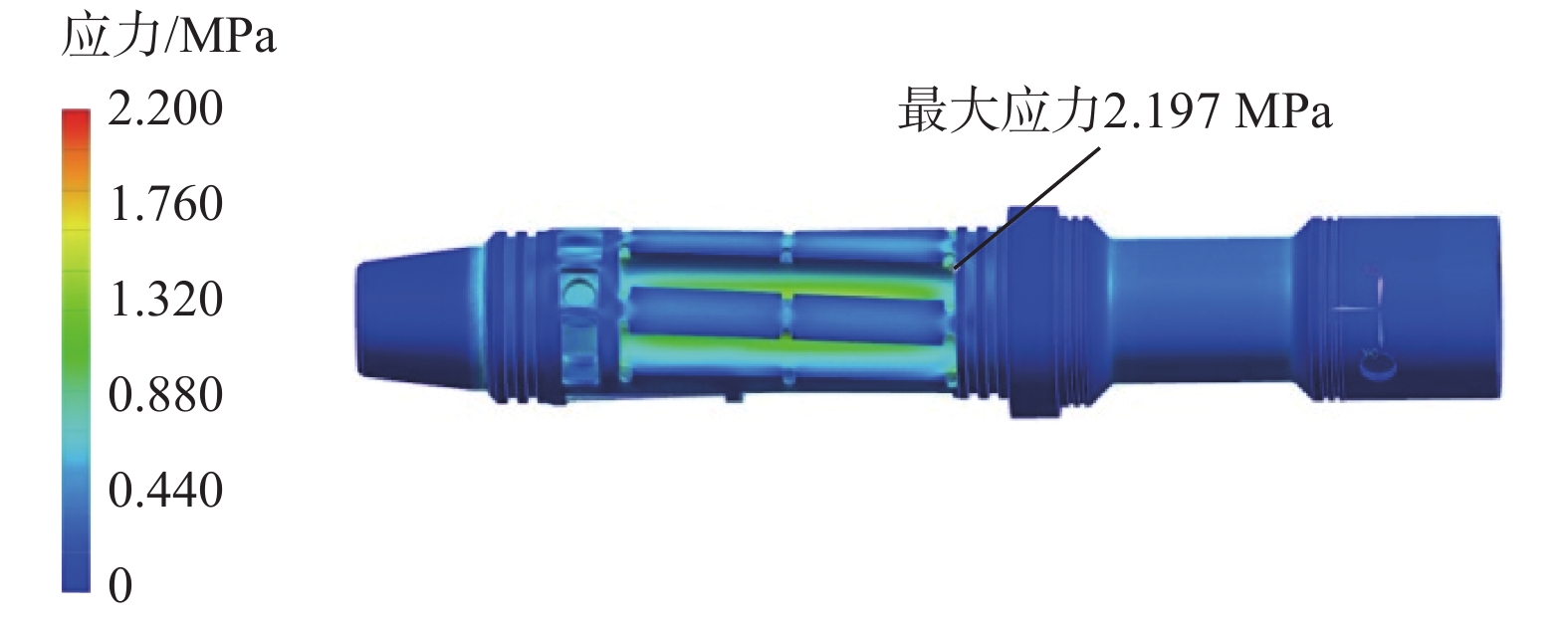

[1] 向长生,王智锋,亢武臣. 随钻自然伽马地层边界模型分析[J]. 石油钻采工艺,2013,35(1):112–114. doi: 10.3969/j.issn.1000-7393.2013.01.032 XIANG Changsheng, WANG Zhifeng, KANG Wuchen. Modeling and analysis of formation boundaries based on LWD natural gamma[J]. Oil Drilling & Production Technology, 2013, 35(1): 112–114. doi: 10.3969/j.issn.1000-7393.2013.01.032
[2] 骆庆锋,王铁永,梁羽佳,等. 方位自然伽马探测器设计研究[J]. 石油仪器,2012,26(4):1–3. LUO Qingfeng, WANG Tieyong, LIANG Yujia, et al. Design of the azimuth gamma detector[J]. Petroleum Instruments, 2012, 26(4): 1–3.
[3] 王智锋. MRC近钻头地质导向系统总体设计与应用[J]. 石油钻采工艺,2015,37(4):1–4. WANG Zhifeng. Overall design and application of MRC near-bit geosteering system[J]. Oil Drilling & Production Technology, 2015, 37(4): 1–4.
[4] 刘伟,伍贤柱,韩烈祥,等. 水平井钻井技术在四川长宁—威远页岩气井的应用[J]. 钻采工艺,2013,36(1):114–115. doi: 10.3969/J.ISSN.1006-768X.2013.01.35 LIU Wei, WU Xianzhu, HAN Liexiang, et al. Application of horizontal well drilling technology in Changning-Weiyuan shale gas well in Sichuan[J]. Drilling & Production Technology, 2013, 36(1): 114–115. doi: 10.3969/J.ISSN.1006-768X.2013.01.35
[5] 刘明. 近钻头地质导向钻井技术在江苏油田的应用[J]. 中国石油和化工标准与质量,2013,33(17):106–107. doi: 10.3969/j.issn.1673-4076.2013.17.103 LIU Ming. Application of near bit geosteering drilling technology in Jiangsu Oilfield[J]. Chinese Petroleum and Chemical Standards and Quality, 2013, 33(17): 106–107. doi: 10.3969/j.issn.1673-4076.2013.17.103
[6] 王敏生,光新军. 定向钻井技术新进展及发展趋势[J]. 石油机械,2015,43(7):12–18. WANG Minsheng, GUANG Xinjun. Advances and trend of directional drilling technology[J]. China Petroleum Machinery, 2015, 43(7): 12–18.
[7] WANG Jiaxin, HUISZOON C, XU Libai, et al. Quantitative study of natural gamma ray depth of image and dip angle calculations[R]. SPWLA -2013-BBB, 2013.
[8] 郑奕挺,方方,吴金平,等. 近钻头随钻伽马成像快速正弦曲线拟合方法[J]. 石油钻探技术,2019,47(6):116–122. doi: 10.11911/syztjs.2019101 ZHENG Yiting, FANG Fang, WU Jinping, et al. Rapid sinusoidal fitting method for near-bit gamma imaging while drilling[J]. Petroleum Drilling Techniques, 2019, 47(6): 116–122. doi: 10.11911/syztjs.2019101
[9] 路保平,倪卫宁. 高精度随钻成像测井关键技术[J]. 石油钻探技术,2019,47(3):148–155. doi: 10.11911/syztjs.2019060 LU Baoping, NI Weining. The key technologies of high precision imaging logging while drilling[J]. Petroleum Drilling Techniques, 2019, 47(3): 148–155. doi: 10.11911/syztjs.2019060
[10] 郑奕挺,方方,吴金平,等. 近钻头随钻伽马成像系统研制及应用[J]. 东北石油大学学报,2020,44(3):70–76, 126. doi: 10.3969/j.issn.2095-4107.2020.03.007 ZHENG Yiting, FANG Fang, WU Jinping, et al. Development and application of near-bit gamma-ray imaging system during drilling[J]. Journal of Northeast Petroleum University, 2020, 44(3): 70–76, 126. doi: 10.3969/j.issn.2095-4107.2020.03.007
[11] BITTAR M, CHEMALI R, MORYS M, et al. The “depth-of-electrical image” a key parameter in accurate dip computation and geosteering[R]. SPWLA-2008-TT, 2008.
[12] 段永贤,张雷,陈军,等. 基于电信号传输数据的近钻头测量仪器研究[J]. 石油机械,2017,45(2):41–44. DUAN Yongxian, ZHANG Lei, CHEN Jun, et al. Study on near-bit measuring instrument based on electric signal transmitting data[J]. China Petroleum Machinery, 2017, 45(2): 41–44.
[13] 周静,倪文龙,李娜,等. 井下声波短传中DDS信号发生器的设计[J]. 石油机械,2015,43(4):14–18. ZHOU Jing, NI Wenlong, LI Na, et al. Design of a DDS signal generator for short-distance transmission of downhole acoustic waves[J]. China Petroleum Machinery, 2015, 43(4): 14–18.
[14] 侯胜明,王以法,管志川,等. 基于超声波的近钻头无线随钻测斜系统设计[J]. 石油机械,2010,38(10):1–3. HOU Shengming, WANG Yifa, GUAN Zhichuan, et al. Design of an ultrasonic wave-based near-bit wireless inclinometry-while-drilling system[J]. China Petroleum Machinery, 2010, 38(10): 1–3.
[15] LANGE R, SMUTNY B. Optical inter-satellite links based on homodyne BPSK modulation: heritage, status, and outlook[J]. Proceedings of SPIE, 2005, 5712(1): 593711.
[16] API RP 7G—1998 Recommended practice for drill stem design and operating limits[S].
[17] 段友祥,仝兆岐,李卿,等. 面向随钻的井筒可视化方法研究[J]. 中国石油大学学报(自然科学版),2016,40(6):63–70. DUAN Youxiang, TONG Zhaoqi, LI Qing, et al. Wellbore visualization method for logging while drilling[J]. Journal of China University of Petroleum (Edition of Natural Science), 2016, 40(6): 63–70.
-
