顺北一区小井眼超深井井筒温度场特征研究与应用

苏雄; 杨明合; 陈伟峰; 张俊

doi:10.11911/syztjs.2021006

顺北一区小井眼超深井井筒温度场特征研究与应用

1.
中国石油钻井工程重点实验室长江大学研究室，湖北武汉 434000
2.
中国石油集团工程技术研究院有限公司，北京 102206
3.
中国石化西北油田分公司石油工程技术研究院，新疆乌鲁木齐 834000

基金项目: 中国石化科技攻关项目“特深层油气钻井工程关键技术与工具——顺北一区水平井循环降温能力研究”(编号：P17049-3)资助

详细信息

作者简介:
苏雄（1993—），男，湖北武汉人，2016年毕业于承德石油高等专科学校油气储运专业，在读硕士研究生，主要从事钻井工艺和技术研究。E-mail：348573289@qq.com。

中图分类号: TE246
计量
- 文章访问数: 768
- HTML全文浏览量: 226
- PDF下载量: 142
出版历程
- 收稿日期: 2020-06-17
- 修回日期: 2020-12-15
- 网络出版日期: 2021-02-28
- 刊出日期: 2021-06-15

Study and Application of Wellbore Temperature Field Characteristics in the Ultra-Deep Slim-Hole Wells in the Shunbei No.1 Area

1.
Yangtze University Laboratory, CNPC Key Laboratory for Petroleum Drilling Engineering, Wuhan, Hubei, 434000, China
2.
CNPC Engineering Technology R&D Company Limited, Beijing, 102206, China
3.
Petroleum Engineering Technology Research Institute, Sinopec Northwest Oilfield Company, Urumqi, Xinjiang, 834000, China

摘要

摘要: 顺北一区小井眼超深井井筒温度高，部分井超过国内现有测量仪器抗温能力，易引起测量仪器探管烧毁和无信号等问题。为此，建立了井筒瞬态温度场数学模型，分析了不同参数下的井筒温度场剖面特征，提出了“临界温度井深”概念。基于此概念，为了降低井底循环温度，使临界温度井深下移并到达井底，对钻井液的流变性、热属性、排量、入口温度及钻柱热属性等7个参数进行了敏感性分析，得到了能够显著影响井筒温度场的物理参数。分析发现：根据井筒温度变化曲线，可以把临界温度井深分为真实、过渡和当量3种类型；井筒温度场对钻柱导热系数、钻井液比热容、钻井液导热系数等3个参数敏感，其敏感程度为钻柱导热系数>钻井液比热容>钻井液导热系数，与之对应的是当量临界温度井深。研究结果表明，改变钻井液热属性或降低钻柱导热系数，能够有效降低顺北一区的井底循环温度。
- 小眼井 /
- 超深井 /
- 敏感性分析 /
- 井筒温度场 /
- 临界温度井深 /
- 顺北一区
Abstract: The ultra-deep slim-hole wells in the Shunbei No.1 Area have high wellbore temperatures. In some wells, the temperatures even exceed the temperature resistance of the existing domestic measuring instruments, which often leads to probe burnout and no signal input to the instruments. To solve this problem, a mathematical model was established for transient wellbore temperature fields, which analyzed the field profiles at different parameters, and introduced the concept of “well depth at critical temperature” (WDCT). On this basis, in order to reduce the bottomhole circulating temperature and move the WDCT down to the bottom, the sensitivity of seven parameters were analyzed, including rheology, thermal property, displacement, and inlet temperature of drilling fluid, and the thermal property of the drill string. Then the physical parameters that could significantly influence the wellbore temperature field were obtained. It is found by analysis that WDCT could be divided into true, transitional, and equivalent categories according to the variation curves of wellbore temperature. The wellbore temperature field was sensitive to the thermal conductivity of the drill string, the specific heat capacity of drilling fluid, and the thermal conductivity of drilling fluid in a descending order, which corresponded to the equivalent WDCT. The results showed that changing the thermal properties of drilling fluid or reducing the thermal conductivity of the drill string could effectively lower the bottomhole circulating temperature in the Shunbei No.1 Area.
- slim-hole well /
- ultra-deep well /
- sensitivity analysis /
- wellbore temperature field /
- well depth at critical temperature /
- Shunbei No.1 Area

HTML全文

具有低渗透、非均质和各向异性特征的复杂油气藏逐渐成为油气勘探开发的重点，无论从储层评价还是钻井工程来看，对近钻头地质导向系统均有迫切需求^[1–2]。目前，近钻头伽马成像测井已成为国外随钻地质导向作业的常用技术，在钻井过程中首先利用安装在钻铤侧面的单个或多个伽马探测器、定向探测地层中某一扇区内总的自然伽马射线强度，然后随着井下钻具旋转动态扫描获取全井眼不同方位扇区地层的伽马成像图，最后根据成像信息来估算地层与井眼的变化趋势，据此调整钻头前进方向，以实现地质导向作业^[3–5]。D. C. Minette^[6]最早介绍了方位伽马测井，在LWD仪器随钻头旋转过程中，将测量的伽马强度分组到相应的各个扇区，得到各个扇区的伽马测量值；后来，R. L. Spross^[7]根据仪器与井壁的环空间隙对钻进中各个方位的采样数据进行了加权，得到了各个扇区的伽马计数，实现了扇区伽马成像；M. Bittar等人^[8]在扇区伽马成像测井中引入了“成像深度”的概念，以精确计算地层倾角，并准确进行地质导向作业；K. McKinny等人^[9]介绍了正弦曲线自动拾取方法，并采用蒙特卡罗模拟和相关数学方法，进行了成像计算倾角的误差分析；袁超等人^[10]进行了扇区伽马成像正演模拟，分析了井眼条件对方位伽马成像的影响；Wang Jiaxin等人^[11]采用平均值拟合法实现了正弦曲线的自动拾取，利用蒙特卡罗模拟分析了地层密度、井筒环境、钻井液密度和仪器偏心等因素对成像深度的影响，并给出了计算倾角的方法。

地质导向作业中，倾斜地层界面在近钻头伽马成像图中呈现出正弦曲线特征，提取该曲线的特征参数，可以分析地层走向和井眼轨迹。但是，现有随钻测井数据遥测系统的传输能力有限，无法将大量的扇区伽马成像数据实时上传至地面测控系统，因而不能及时地指导司钻进行井眼轨迹调整，给钻井作业带来了风险。近年来，大规模集成器件（如数字信号处理器DSP）在随钻测井仪器中得到了广泛应用，可以实现对井下复杂情况的控制，并且具有较强的计算处理能力^[12–13]。其中，DSP中实时多扇区伽马测量值拟合是近钻头伽马成像测井仪器的关键技术之一。为了满足现场实时获取伽马成像图的迫切需求，笔者提出了一种基于扇区伽马成像的快速正弦曲线拟合方法，并将其应用于近钻头伽马成像测井中井下固件算法的设计，以解决成像数据与传输速率不匹配的问题；在此基础上，试验研究了用标准岩样构造分层倾斜地层模拟井眼采集的伽马数据，反演得到8扇区伽马成像图，并验证了快速正弦曲线拟合方法的可行性和准确性。

1. 倾斜界面近钻头伽马成像特征

为分析倾斜界面近钻头伽马成像特征，建立了充满液体井眼倾斜界面地层模型，如图1所示。模型中，地层界面与井眼轴线的夹角为α，井眼直径R为215.9 mm，井眼内充满淡水；钻头附近，钻铤外径r_o为172.0 mm，钻铤侧面开槽放置1个伽马探测器，钻铤水眼中充满淡水，水眼直径r_i为57.0 mm；上部地层为低放射性的纯砂岩目的层，放射性强度为0；下部地层为高放射性的泥岩地层。模拟计算时，使近钻头伽马成像测井仪器旋转，从上部低放射性砂岩层穿过下部高放射性泥岩，记录伽马探测器在8或16个方位的伽马计数率，并采用样条插值方法获取全井眼8扇区或16扇区伽马成像图。

图 1 充满液体井眼倾斜界面地层模型

Figure 1. Inclined interface stratigraphic model with liquid-filled wellbore

下载: 全尺寸图片幻灯片

近钻头伽马成像测井仪器从上部低放射性目的层穿过倾斜界面进入高放射性泥岩层，利用蒙特卡罗方法模拟获取了8扇区伽马成像图（见图2）。

图 2 倾斜界面近钻头8扇区伽马成像图

Figure 2. Inclined interface near-bit 8-sector gamma image

下载: 全尺寸图片幻灯片

从图2可以看出，当近钻头伽马成像测井仪器随着钻进方向测量时，伽马探测器在井眼内逐渐从顶部靠近地层边界，在方位角0°处首先探测到高放射性泥岩层；当该仪器随着钻进继续前移，其他方位开始探测到高放射性泥岩层；最后，该仪器完全通过层界面，并全部进入到高放射性泥岩层中；近钻头伽马成像测井仪器穿过倾斜界面进入高放射性泥岩层时，地层界面在扇区伽马成像图中呈现正弦曲线特征。成像图可直观地显示高放射性地层，亮度越大，表示该位置的放射性强度越高。

根据扇区伽马成像图的正弦曲线特征，可计算出地层倾斜界面与井眼相交的相对倾角，计算公式为：

$\alpha \;{\rm{ = }}\;\arctan {\frac{H}{{D + 2d}}}$

(1)

式中：H为伽马成像图正弦波高度（地层边界正弦曲线的波峰与波谷的垂直高度），mm；D为井眼直径，mm；d为在垂直井眼轴线方向上观测到伽马成像的地层深度（也称伽马成像深度），mm。

H和d可以从伽马成像图中得到。但由于H和d受井眼和地层条件的影响，计算得到的相对倾角也会受到井眼和地层条件的影响。而近钻头伽马成像测井仪器以一定井眼相对倾角穿过地层界面进入高放射性泥质围岩层，可以测量得到呈正弦曲线特征的扇区成像图。利用扇区伽马成像图可以精确反演井眼相对倾角和围岩地层厚度，从而确定地层边界，实现井眼轨迹精确控制。

2. 快速正弦曲线拟合方法

基于扇区伽马成像图，通过拟合正弦曲线可以提取成像图中特征参数，利用式（1）可以计算井眼相对倾角；与之相似，扇区伽马成像测量值与方位角的关系也可采用正弦曲线来表征。前人已对正弦曲线的拟合方法进行了大量研究，例如四参数正弦波拟合算法属于非线性迭代拟合，若拟合初始值距离目标值“太远”，则容易导致迭代过程发散或收敛到局部最优点而不是总体最优点，致使拟合结果错误^[14]；并且，利用四参数正弦波拟合算法进行拟合耗时较长，会影响算法的时效性和适用性。另外，近钻头伽马成像测井仪器井下电子系统的处理能力有限，无法在井下进行大量的数学迭代运算。为此，针对实时获取井下伽马成像图的需求以及考虑随钻测井数据传输速率的限制，基于扇区伽马成像图呈现正弦曲线的特征，提出了一种快速正弦曲线拟合方法：先对扇区成像图中正弦曲线的频率进行估计，再在频率已知的条件下进行三参数正弦曲线快速拟合，以获得正弦曲线的幅度、相位和直流分量等3个参数，最后利用正弦曲线的幅度、频率、相位和直流分量等4个参数来拟合反演形成扇区伽马成像图。

多扇区（8或16扇区）伽马成像图中某一正弦曲线可以看成均匀采样后获得的等间隔采样序列（如图3所示），记为 $G{a_1},\;G{a_2},\; \cdots ,\;G{a_n}$ 。设方位采样间隔为 $\Delta Az$ ，方位角采样数据序列表示为 $A{z_i} = (i - 1)\Delta Az,$ $\;i = 1,\;2,\; \cdots ,\;n$ ，数字角频率表示为 $\omega = 2{\text{π}}f\Delta Az$ ，则理想正弦信号的离散形式为：

图 3 多扇区伽马成像数据序列

Figure 3. Multi-sector gamma imaging data sequence

下载: 全尺寸图片幻灯片

$\begin{array}{l} Ga(i) = E\cos [\omega (i - 1) + \varphi ] + Q \end{array}$

(2)

式中： $E$ 为信号幅值，API； $\varphi$ 为信号的初相位，rad； $Q$ 为信号的直流分量，API。

令 $x(i) = E\cos [\omega (i - 1) + \varphi ],\;i = 1,\;2,\; \cdots ,\;n$ ，记伽马测量值 $G{a_i}$ 的误差为 ${\gamma _i}$ ，并令 $g = 2\cos \omega$ ，则：

$G{a_i} = Ga(i) + {\gamma _i} = x(i) + Q + {\gamma _i}$

(3)

$x(i) + x(i - 2) = 2\cos \omega E\cos [\omega (i - 2) + \varphi ] = gx(i - 1)$

(4)

$Ga(i) - Q + Ga(i - 2) - Q = g [Ga(i - 1) - Q]$

(5)

$G{a_i} - Q - {\gamma _i} + G{a_{i - 2}} - Q - {\gamma _{i - 2}} = g (G{a_{i - 1}} - Q - {\gamma _{i - 1}})$

(6)

$G{a_{i + 1}} - Q - {\gamma _{i + 1}} + G{a_{i - 1}} - Q - {\gamma _{i - 1}} = g(G{a_i} - Q - {\gamma _i})$

(7)

再令 ${z_i} = G{a_i} - G{a_{i - 1}}$ 、 ${\zeta _i} = {\gamma _i} - {\gamma _{i - 1}}$ ，式（6）和式（7）相减，得：

${z_{i + 1}} + {z_{i - 1}} - g{z_i} = {\zeta _{i + 1}} + {\zeta _{i - 1}} - g{\zeta _i}$

(8)

由于伽马测量值的误差 ${\gamma _i}$ 为随机误差，故式（8）右侧同样可以认为是随机误差。通过选取 $g$ 的取值，使 $\,\rho = \sum\limits_{i\;{\rm{ = }}\;3}^{n - 1} {{{({z_{i + 1}} + {z_{i - 1}} - g{z_i})}^2}}$ 最小，即 ${{{\rm{d}}\rho } / {{\rm{d}}g}} = 0$ ，则：

$g = \frac{{{z_n}{z_{n - 1}} + {z_3}{z_2} + 2\sum\limits_{i = 4}^{n - 1} {{z_i}{z_{i - 1}}} }}{{\sum\limits_{i = 3}^{n - 1} {z_i^2} }}$

(9)

$\tilde \omega = \arccos \frac{g }{2}$

(10)

式中： $\tilde \omega$ 为数字角频率的最小二乘估计值。

基于最小二乘估计获得正弦曲线的频率 $f$ 后，利用三参数正弦拟合算法构造残差平方和 $\varepsilon$ ，即：

$\varepsilon = \sum\limits_{i = 1}^n {{{\left[ {G{a_i} - {A_1}\cos (2{\text{π}}fA{z_i}) - {B_1}\sin (2{\text{π}}fA{z_i}) - C} \right]}^2}}$

(11)

将式（11）改写成矩阵形式：

$\varepsilon = {({{y}} - {{{D}}_0}{{{s}}_0})^{\rm{T}}}({{y}} - {{{D}}_0}{{{s}}_0})$

(12)

$\!{\text{其中}}\quad{{{D}}_0} = \left[ {\begin{array}{*{20}{c}} {\cos (2{\text{π}}fA{z_1})}&{\sin (2{\text{π}}fA{z_1})}&1\\ {\cos (2{\text{π}}fA{z_2})}&{\sin (2{\text{π}}fA{z_2})}&1\\ \vdots & \vdots & \vdots \\ {\cos (2{\text{π}}fA{z_n})}&{\sin (2{\text{π}}fA{z_n})}&1 \end{array}} \right] \!\!\!\!\!\!$

(13)

${{y}} = \left[ {\begin{array}{*{20}{c}} {G{a_1}}\\ {G{a_2}}\\ \vdots \\ {G{a_n}} \end{array}} \right]$

(14)

${{{s}}_0} = \left[ {\begin{array}{*{20}{c}} {{A_1}}\\ {{B_1}}\\ C \end{array}} \right]$

(15)

根据最小二乘拟合方法，使式（12）所述残差平方和 $\varepsilon$ 最小^[15]，则式（12）的最小二乘解为：

${\hat {{s}}_0} = {({{D}}_0^{\rm{T}}{{{D}}_0})^{ - 1}}({{D}}_0^{\rm{T}}{{y}})$

(16)

故正弦曲线的拟合函数为：

$\tilde Ga(i) = {A_1}\;\cos (\tilde \omega i) + {B_1}\;\sin (\tilde \omega i) + C$

(17)

其幅度和相位表达式为：

$\tilde Ga(i) = A\cos (2{\text{π}}f{x_i} + \theta ) + C$

(18)

$\!{\text{其中}} \qquad\qquad\qquad A = \sqrt {A_1^2 + B_1^2}\quad\quad$

(19)

$\theta = \left\{ \begin{array}{l} \arctan \dfrac{{ - {B_1}}}{{{A_1}}},\;\;\;A_1 \geqslant \;0 \\ \arctan \dfrac{{ - {B_1}}}{{{A_1}}} + {\text{π}},\;A_1\; < \;0 \\ \end{array} \right.$

(20)

拟合残差有效值为：

$\rho = \sqrt {\frac{\varepsilon }{n}}$

(21)

上面所推导的是信号频率估计算法和三参数正弦拟合算法的相关公式。将信号频率估计算法和三参数正弦拟合算法进行结合，即为快速正弦曲线拟合方法。利用快速正弦曲线拟合方法获取正弦曲线的幅度、频率、相位和直流分量等4个参数，再利用式（18），就可拟合反演形成扇区伽马成像图。相比于四参数拟合方法，上述拟合过程只涉及四则运算，不需要迭代运算，属于闭合的线性过程，绝对收敛。快速正弦曲线拟合方法具有速度快、过程简洁的特点，适合用于提取井下伽马成像图正弦曲线特征参数。

3. 快速正弦曲线拟合固件算法的实现

近钻头伽马成像测井仪器下短节采用DSP进行各种计算和处理，DSP的结构和指令集可高效地实现乘积、累加和傅里叶变换等功能，数据处理主要包括滤波、伽马计数累加、多扇区伽马测量值拟合、数据压缩和可变增益控制等算法。井下DSP实时多扇区伽马测量值拟合是近钻头伽马成像测井仪器的关键技术之一，为此，设计了近钻头伽马成像测井的快速正弦曲线拟合固件算法，以拟合多扇区伽马成像测量值。快速正弦曲线拟合方法具有绝对收敛、算法简洁、运算速度快和内存占用空间小等特点，可以较好地实现多扇区伽马成像测量值的拟合。

仪器下短节DSP控制及数据处理流程如图4所示。仪器处于地面工作模式时，主要利用SCI接口或485总线接口，通过SCI接口完成工作参数设置，通过485总线接口读取仪器FLASH存储器中的数据。仪器处于延时工作模式时，禁止DSP内部的各种外围设备，并保存关键参数后进入休眠模式；到达设定的时间间隔后，由微控制器通过产生外部中断的方式唤醒DSP，使其进入随钻测井工作模式。随钻测井工作模式下，仪器按照预设的方式工作，启动定时器，采集8扇区或16扇区伽马测量值、动态工具面等参数，并写入缓存中形成一帧数据序列。在微控制器的控制下，按照预设命令同步启动随钻测井工作循环，由微控制器实现大量的控制工作，产生仪器各部分的工作时序，使DSP实时完成每一帧伽马测量值的处理与拟合，并进行数据传输。

图 4 仪器下短节DSP控制及数据处理流程

Figure 4. DSP control and data processing workflow of instrument below the sub

下载: 全尺寸图片幻灯片

井下实时多扇区伽马测量值的拟合采用快速正弦曲线拟合方法，其流程如图5所示。首先，从缓存中读取一帧数据序列中的原始伽马测量值数据，并进行数据预处理操作，剔除奇异值，形成有效伽马测量值数据序列；然后，对伽马测量值数据序列进行频率估计，获取正弦曲线频率的最小二乘估计值；最后，在频率已知的条件下，进行三参数正弦曲线拟合，获得正弦曲线的幅度、频率、相位和直流分量等4个参数。由于钻井液脉冲传输数据的速率较低，大量的原始伽马测量数据和实时计算结果需要保存到井下仪器中的FLASH存储器中，只是将井下实时拟合获得的正弦曲线4个特征参数传输到地面测控系统，再由地面处理程序进行人机交互拟合反演形成8扇区或16扇区伽马成像图，就可以获得比较可信的成像效果。

图 5 伽马测量值快速正弦曲线拟合流程

Figure 5. Rapid sinusoidal fitting process for gamma measurement value

下载: 全尺寸图片幻灯片

4. 近钻头伽马成像测井仪器成像试验

用标准岩样构造分层倾斜地层模拟井眼，进行近钻头伽马成像测井仪器成像试验，以验证快速正弦曲线拟合方法的可行性和正确性。

建立的井眼模型如图6所示。模型外径为800.0 mm，长度为2 200.0 mm；井眼直径为215.9 mm，井眼内充满空气；井眼周围地层由2种不同放射性强度的分层倾斜地层组合而成，高放射性地层A为天然放射性标准花岗岩样混合介质，低放射性地层B为模拟沉积岩混凝土介质；倾斜地层的边界与井眼轴线的夹角为32°。该井眼模型既可以竖直放置，模拟直井分层倾斜地层；也可以水平放置，模拟水平井分层倾斜地层。

图 6 用标准岩样构成的分层倾斜地层井眼模型

Figure 6. Layered dipping strata wellbore model fabricated with standard rock samples

下载: 全尺寸图片幻灯片

井眼模型水平放置时，近钻头伽马成像测井仪器下短节旋转，从井眼的右端移动到井眼的左端进行8扇区伽马成像数据采集，地层放射性强度从250 API变化到50 API，转速30 r/min，水平移动速度0.25 m/min。仪器下短节在井眼内从右端向左端移动时，首先探测到高放射性花岗岩层；然后逐渐向左端移动，从底部靠近倾斜地层边界时，在方位角0°处首先探测到低放射性沉积岩混凝土层；仪器下短节继续向左端移动，其他方位开始探测到低放射性沉积岩混凝土层；最后，仪器下短节完全通过地层边界，并进入到低放射性沉积岩混凝土层中，得到8条方位伽马曲线和8扇区伽马成像图（见图7）。

图 7 8条方位伽马曲线和8扇区伽马成像图

Figure 7. 8 azimuth gamma curves and 8-sector gamma image

下载: 全尺寸图片幻灯片

从图7可以看出，当仪器下短节从高放射性地层穿过倾斜地层边界进入低放射性地层时，伽马测量值从大变小，并且8条方位伽马曲线在地层边界处有明显差异，地层边界在扇区伽马成像图中呈现正弦曲线特征。

采用井下固件程序中的快速正弦曲线拟合算法自动提取正弦曲线4个特征参数，并拟合得到每个深度位置的扇区伽马成像数据曲线（见图8，图中离散点表示方位伽马测量值）。

图 8 8扇区伽马成像数据拟合曲线

Figure 8. Data fitting curve of 8-sector gamma image

下载: 全尺寸图片幻灯片

从图8可以看出，当仪器下短节完全处于高放射性或低放射性地层时，在每个深度位置处测量的扇区伽马成像数据拟合呈直线（见图8中红线和蓝线），各个方位伽马成像测量值基本一致，存在一定的统计涨落误差；当仪器下短节穿过倾斜地层边界时，在每个深度位置处测量的扇区伽马成像数据呈正弦曲线特征，拟合确定系数大于0.75，拟合效果较好（见图8中绿线）。

基于快速正弦曲线拟合算法，利用正弦曲线4个特征参数在地面上反演，得到的8扇区伽马成像和地层界面预测结果如图9所示（图中离散黑点表示伽马成像测量值，紫色曲线表示倾斜地层边界）。

图 9 拟合反演得到的8扇区伽马成像和地层界面预测结果

Figure 9. 8-sector gamma image obtained by fitting inversion and the prediction results of strata interface

下载: 全尺寸图片幻灯片

从图9可以看出，拟合反演得到的8扇区伽马成像图与原始的8扇区伽马成像图基本一致，扇区伽马成像图的正弦曲线特征比较明显，能够准确反映倾斜地面界面信息。依据拟合反演的8扇区伽马成像图，按照式（1）计算出地层倾斜界面与井眼相交的相对倾角为55.6°，即倾斜地层边界与井眼轴线夹角为34.4°，与模拟井眼实际倾斜角的相对误差为7.6%。由此可知，利用快速正弦曲线拟合方法能够提取正弦曲线4个特征参数，进而可以拟合反演形成8扇区伽马成像图，验证了利用快速正弦曲线拟合方法能够准确反演形成扇区伽马成像图。根据倾斜地层界面相对倾角、不同方位伽马曲线中值和深度位置，确定了伽马成像测量值和倾斜地层边界。倾斜地层边界在扇区伽马成像中呈正弦曲线特征，与上文数值模拟获取的8扇区伽马成像图一致，这也验证了利用快速正弦曲线拟合方法反演形成扇区伽马成像图具有可行性。

5. 结论与建议

1）近钻头伽马成像测井仪器穿过倾斜界面进入高放射性泥岩层测量得到的扇区伽马成像图呈现正弦曲线特征，利用扇区伽马成像图可以准确反演井眼相对倾角和围岩厚度，从而确定地层边界，精确控制井眼轨迹。

2）设计了近钻头伽马成像测井中的快速正弦曲线拟合固件算法，该算法将最小二乘估计算法和三参数正弦拟合相结合来获取正弦曲线的幅度、频率、相位和直流分量等4个参数，为拟合反演得到8扇区或16扇区伽马成像图提供数据支持。

3）近钻头伽马成像测井仪器成像试验结果表明，快速正弦曲线拟合方法可以实现扇区伽马成像测量值的拟合，且误差较小。拟合反演得到的8扇区伽马成像图的正弦曲线特征比较明显，能够准确反映倾斜地面界面信息，验证了快速正弦曲线拟合方法的正确性和可行性。

4）在现有随钻测井数据遥测系统传输能力有限的条件下，建议加强快速正弦曲线拟合方法在井下数据压缩技术方面的应用，以提高随钻成像测井技术的实时性。

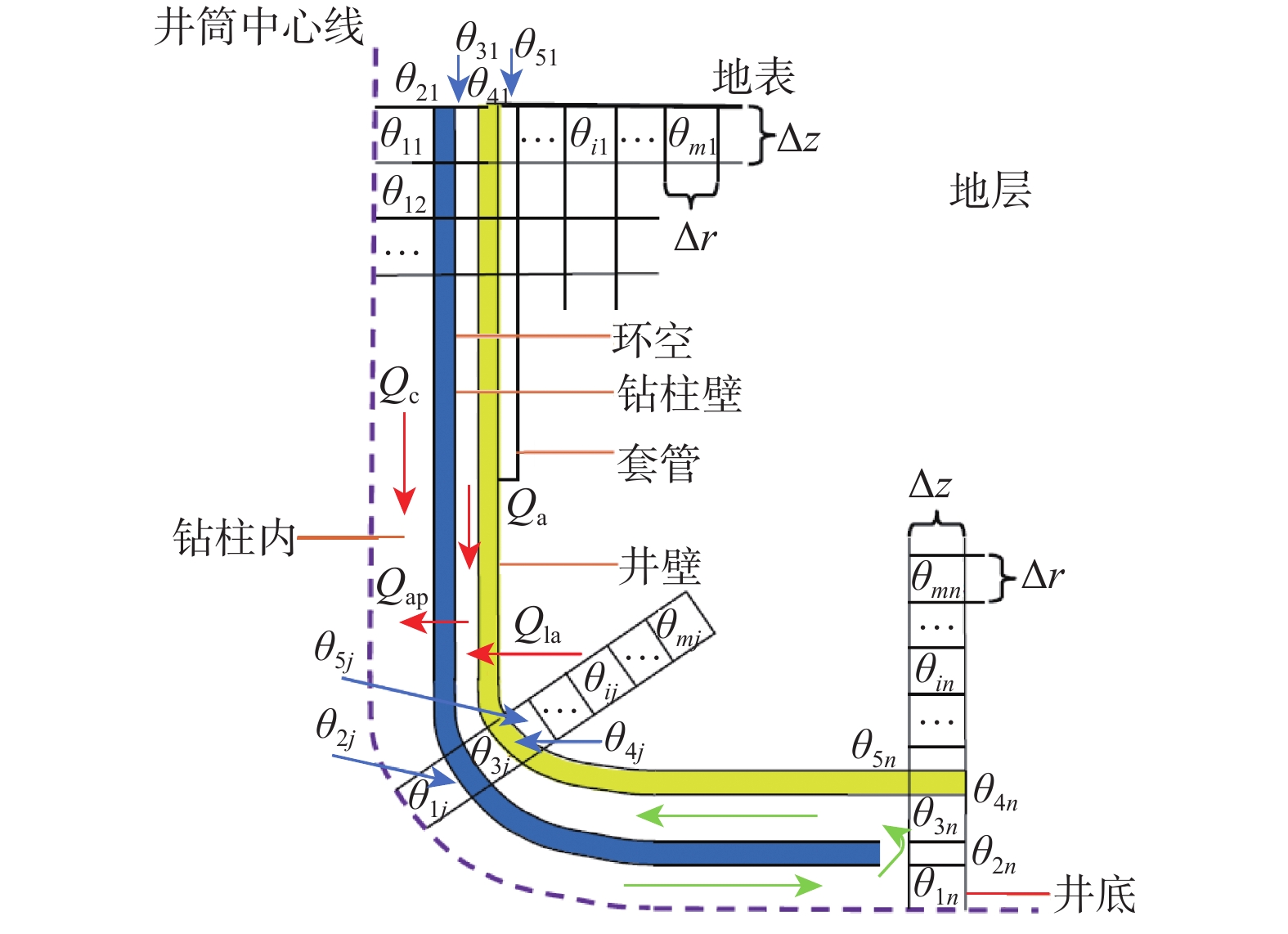

图 1 井下各控制单元热交换物理模型及网格划分

Figure 1. Physical model of heat exchange and grid division for each downhole unit

下载: 全尺寸图片幻灯片

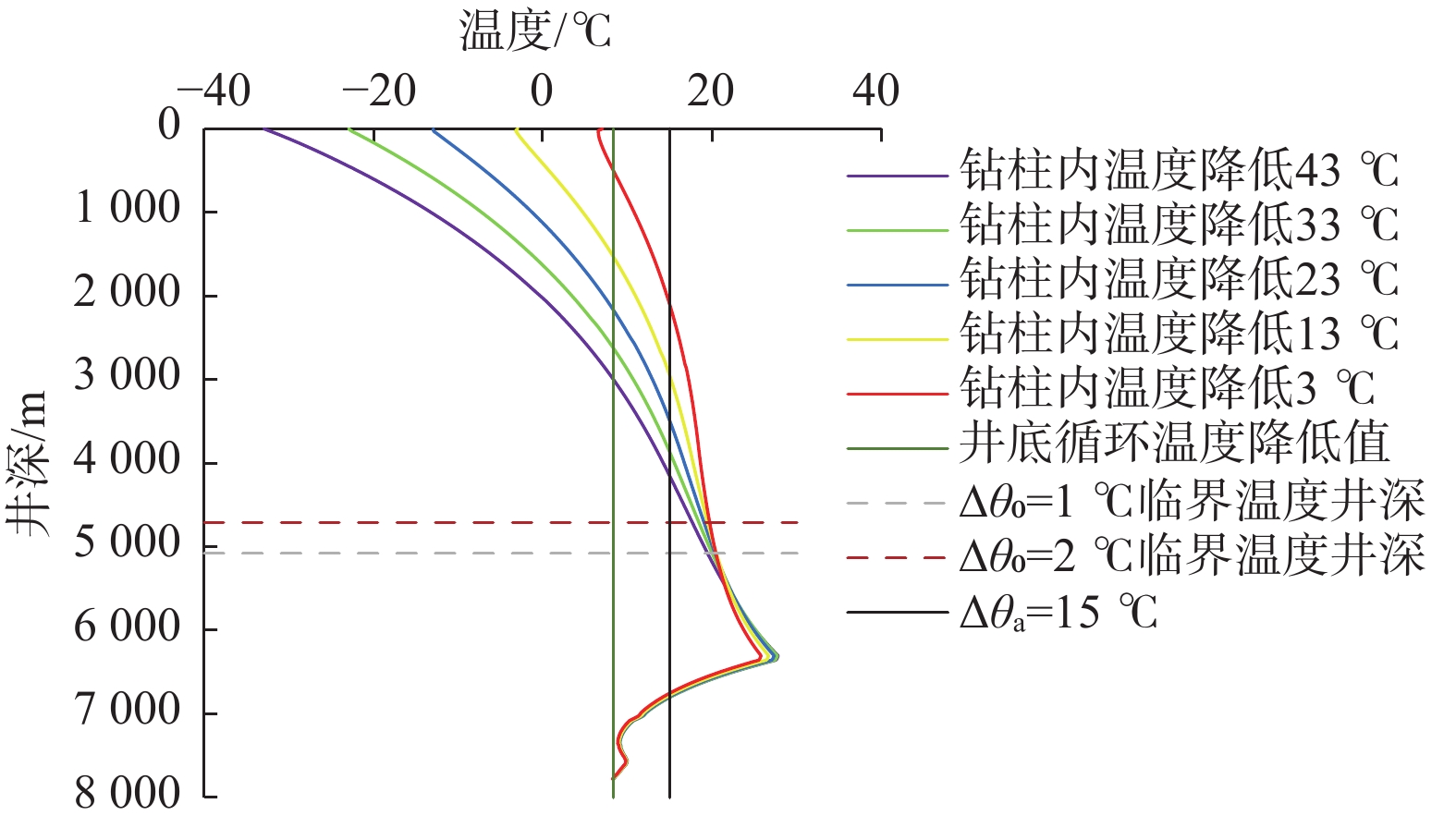

图 2 不同入口温度下井筒内钻井液的温度变化曲线

Figure 2. Temperature variation curves of drilling fluid in the wellbore at different inlet temperatures

下载: 全尺寸图片幻灯片

图 3 不同入口温度下钻柱内钻井液循环温度相对于地温的降低值

Figure 3. Reduction in the circulating temperature of drilling fluid in the drill string relative to ground temperature at different inlet temperatures

下载: 全尺寸图片幻灯片

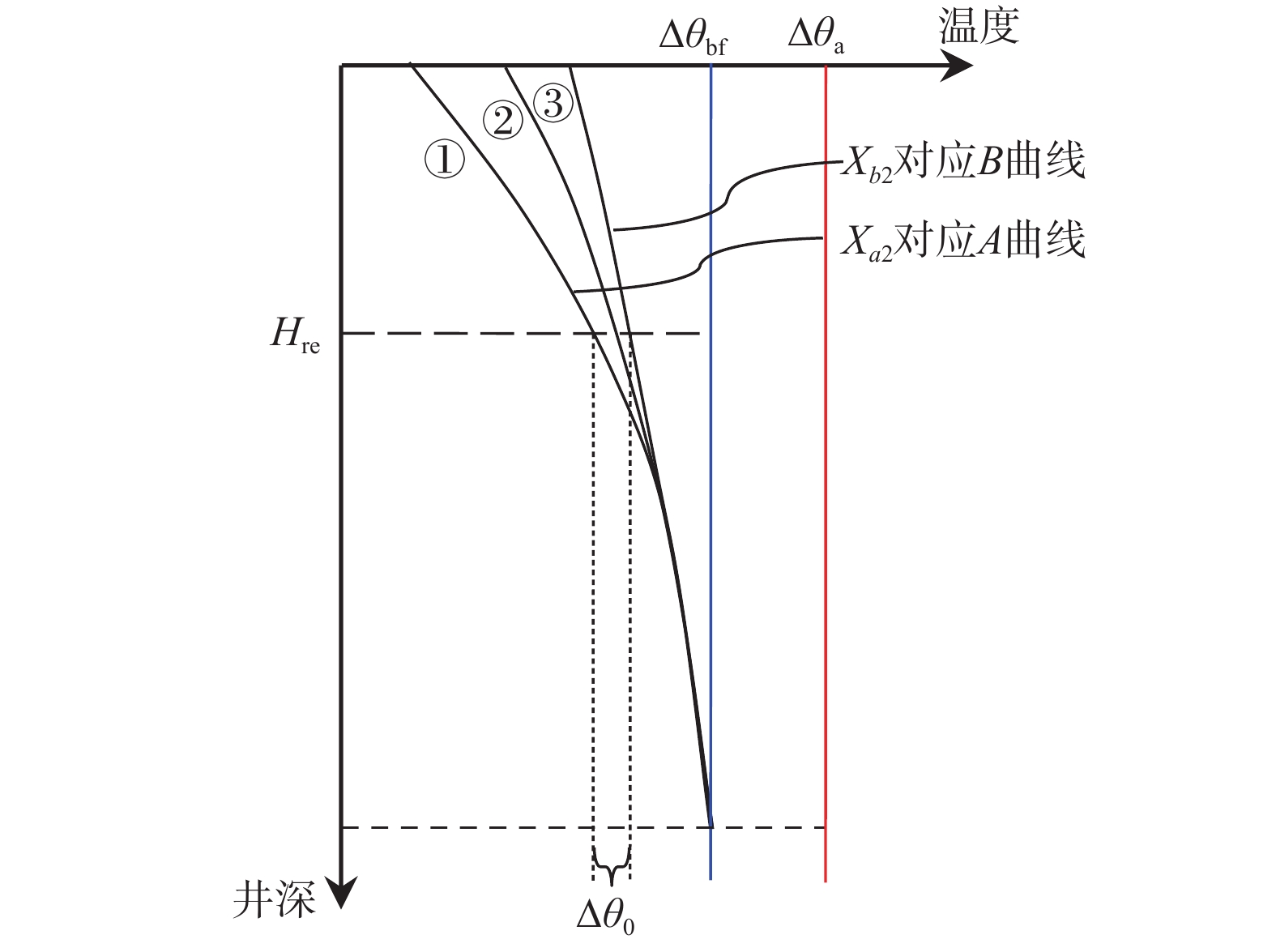

图 4 真实临界温度井深的理想曲线

Figure 4. Ideal curve of true well depth at critical temperature (WDCT)

下载: 全尺寸图片幻灯片

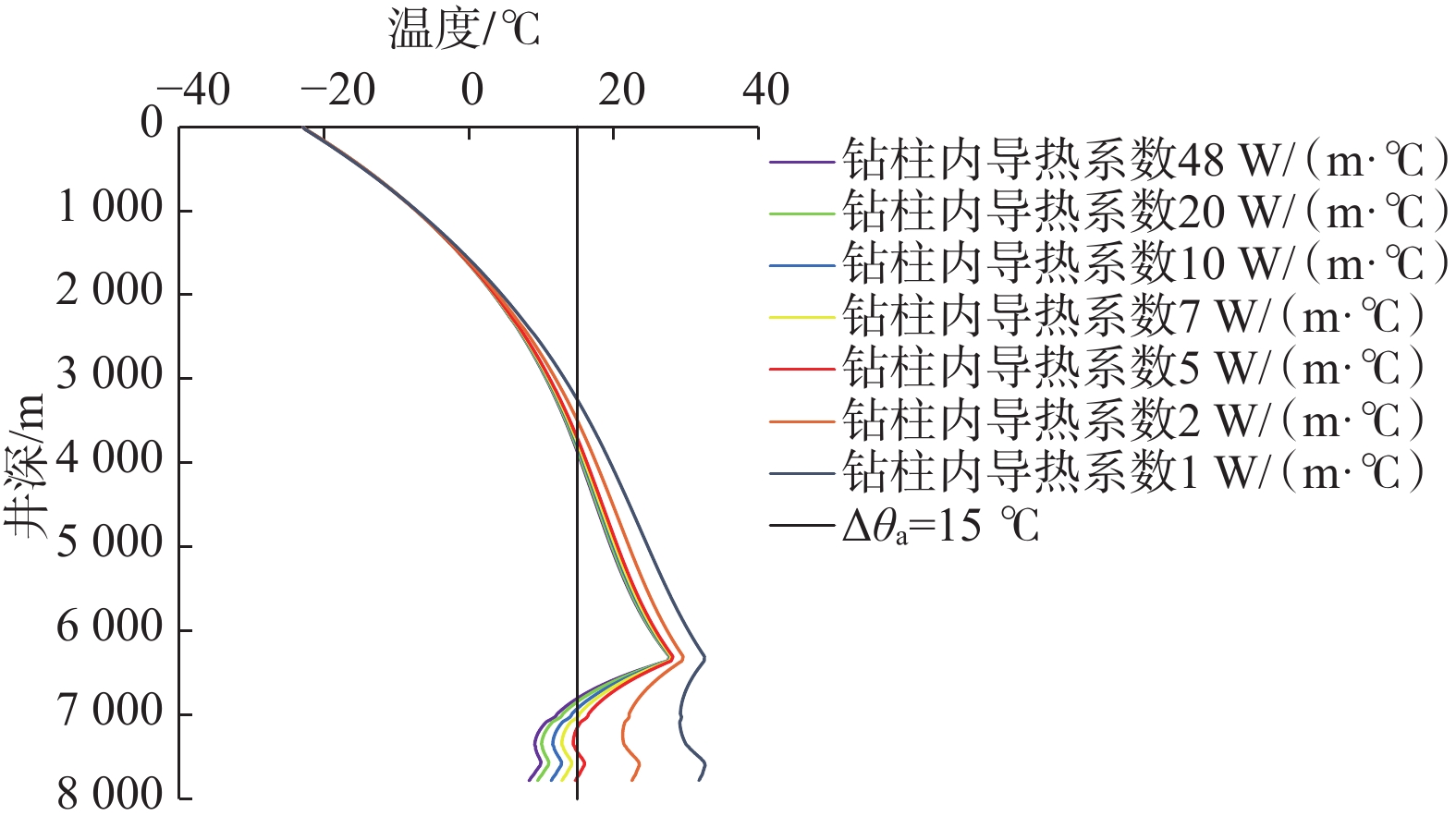

图 5 改变钻柱导热系数后钻柱内循环温度相对地温的降低值

Figure 5. Reduction in the circulating temperature in the drill string relative to ground temperature after a change in thermal conductivity of the drill string

下载: 全尺寸图片幻灯片

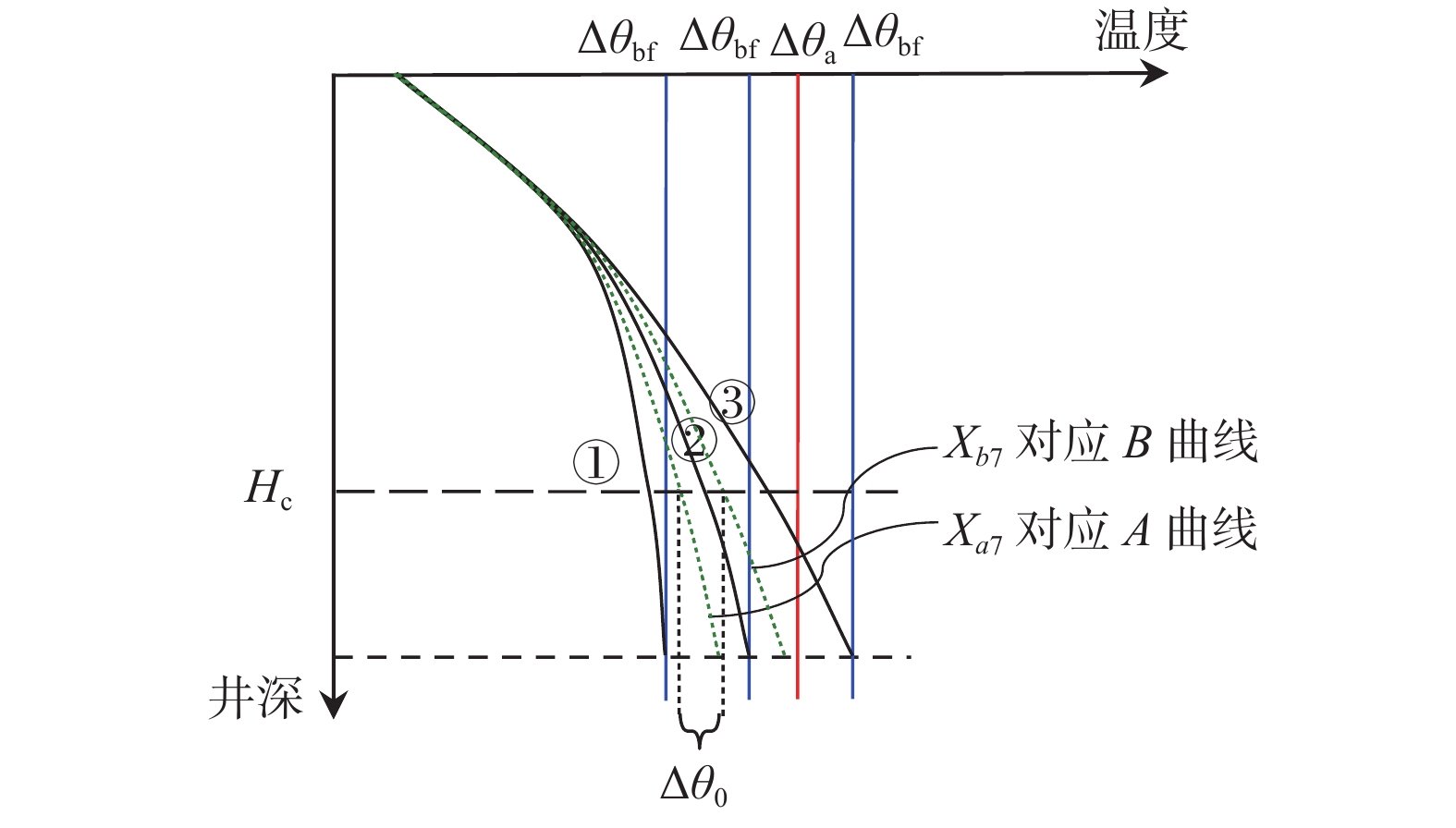

图 6 改变钻柱导热系数时的临界温度井深理想曲线

Figure 6. Ideal curve of WDCT after a change in thermal conductivity of the drill string

下载: 全尺寸图片幻灯片

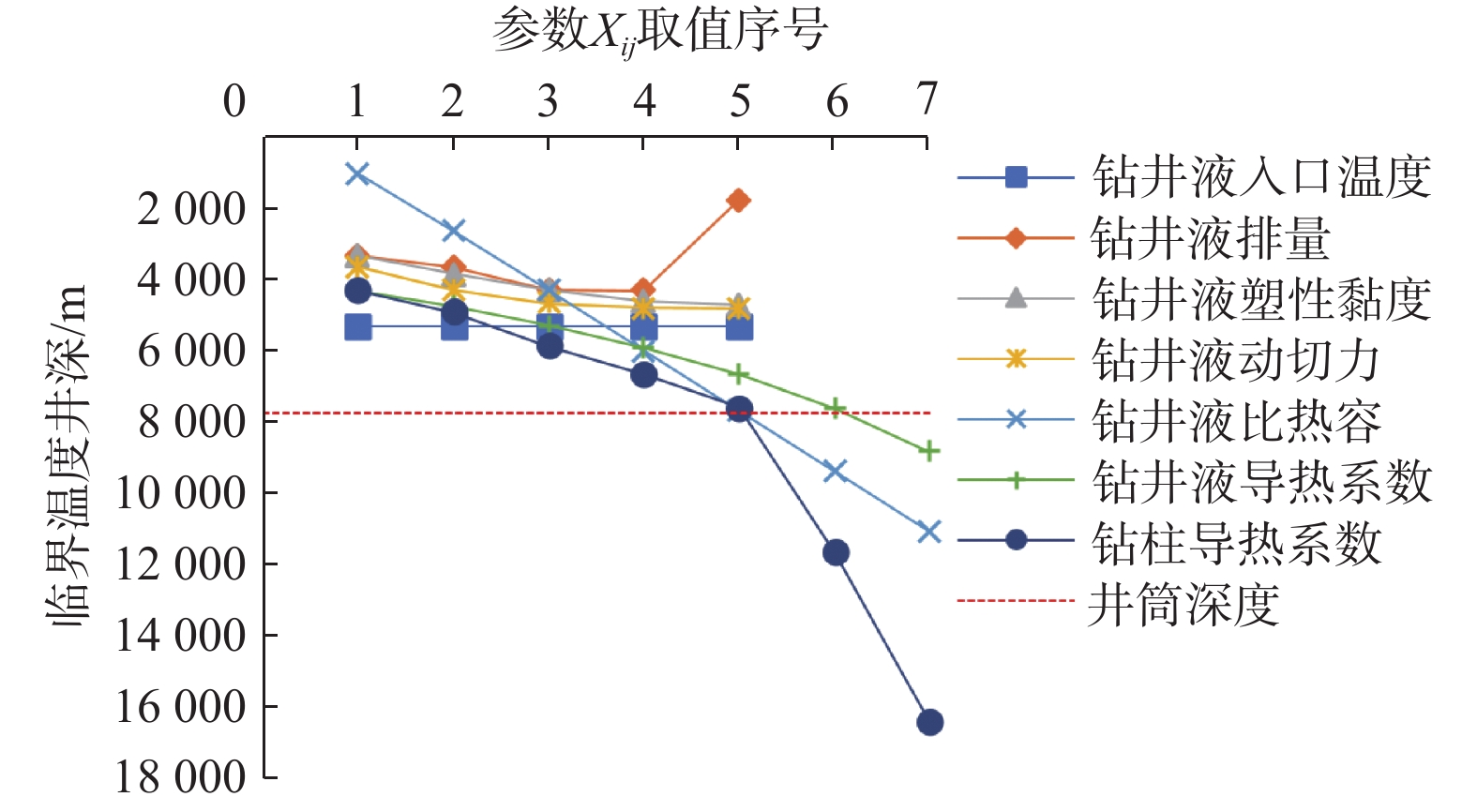

图 7 各参数取不同值时对应的临界温度井深

Figure 7. WDCTs corresponding to different parameters

下载: 全尺寸图片幻灯片

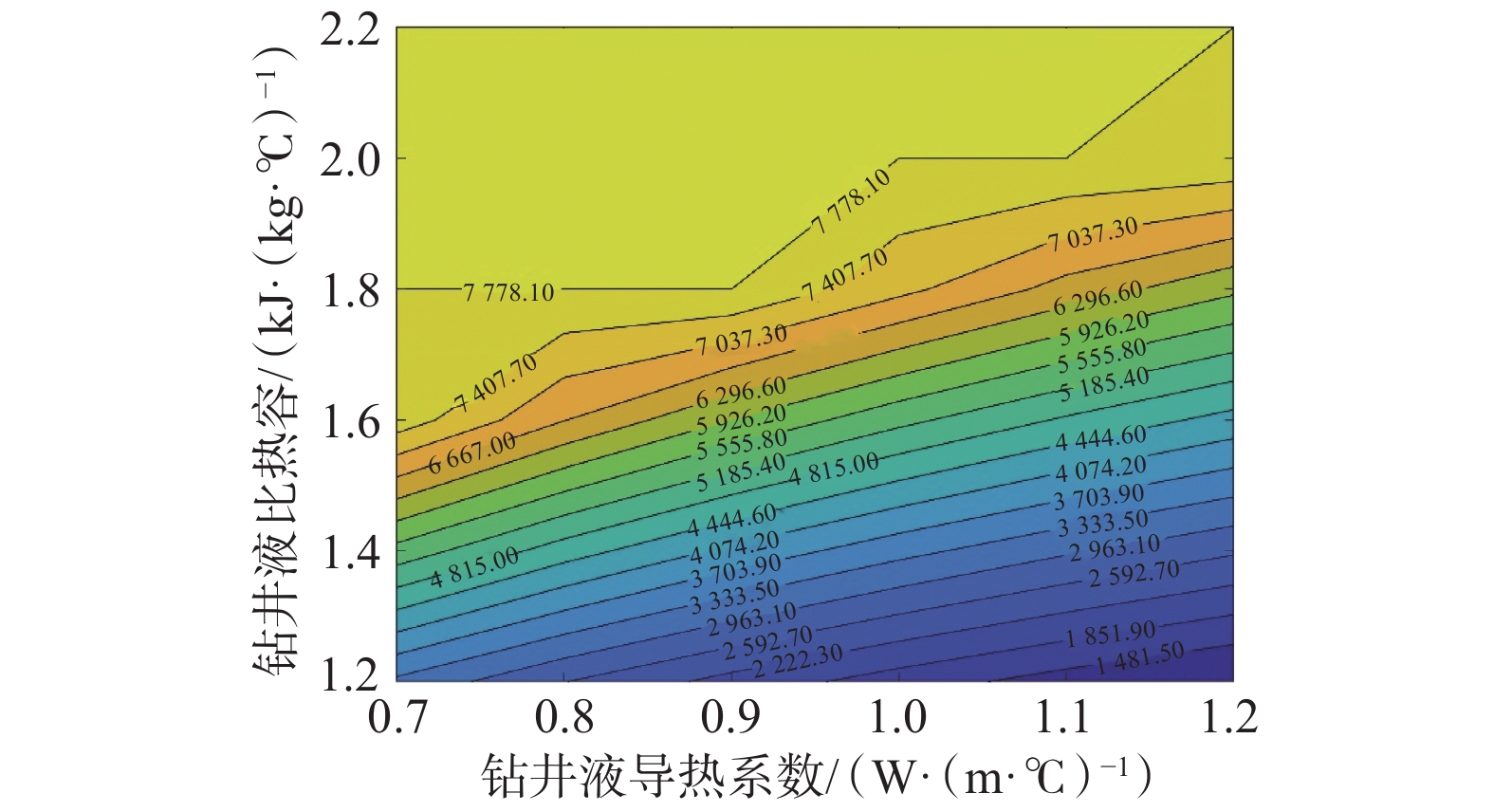

图 8 钻柱导热系数为48 W/(m·℃)时的临界温度井深图版

Figure 8. WDCT at a thermal conductivity of 48 W/(m·℃) of the drill string

下载: 全尺寸图片幻灯片

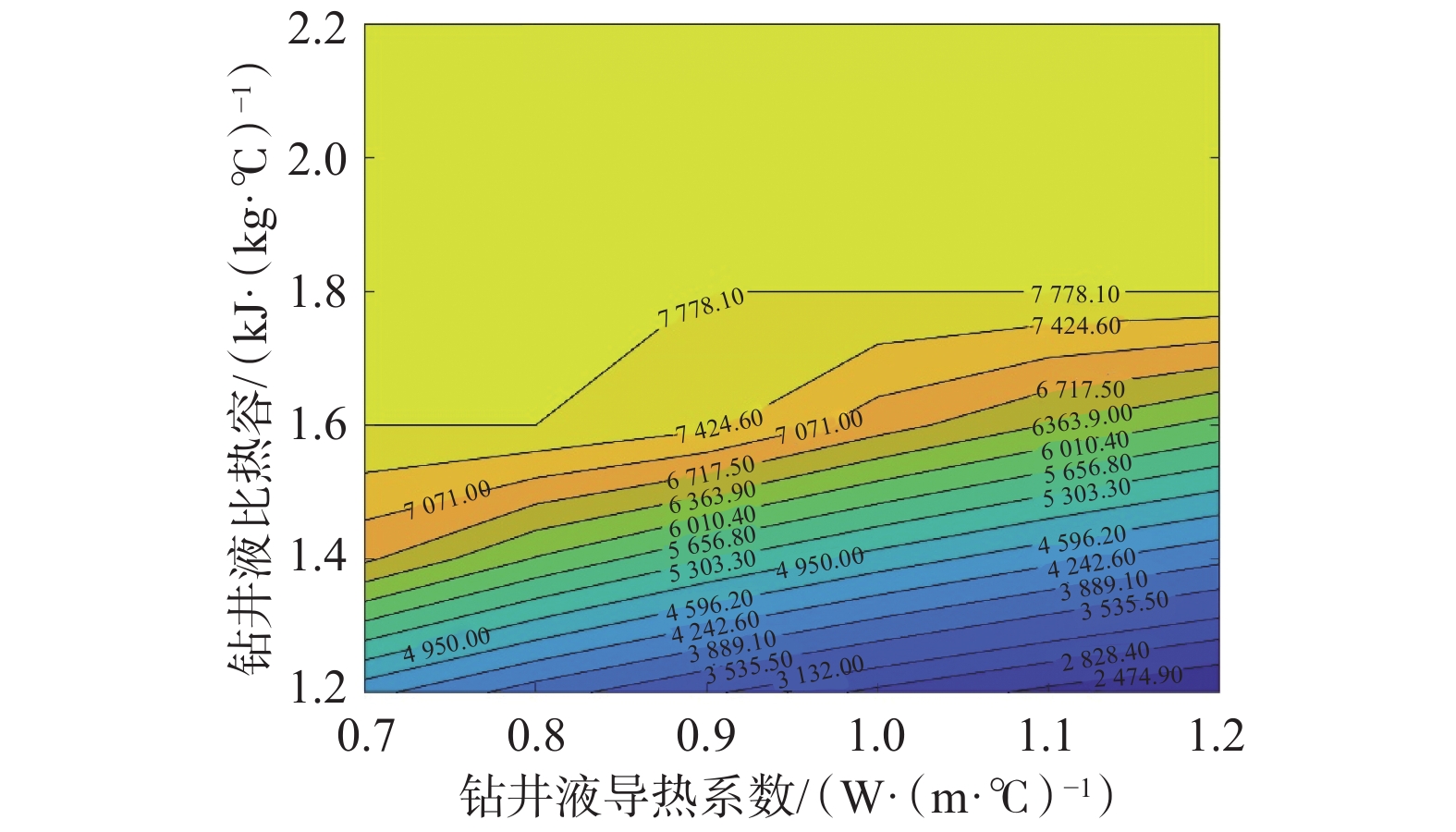

图 9 钻柱导热系数为10 W/(m·℃)时的临界温度井深图版

Figure 9. WDCT at a thermal conductivity of 10 W/(m·℃) of the drill string

下载: 全尺寸图片幻灯片

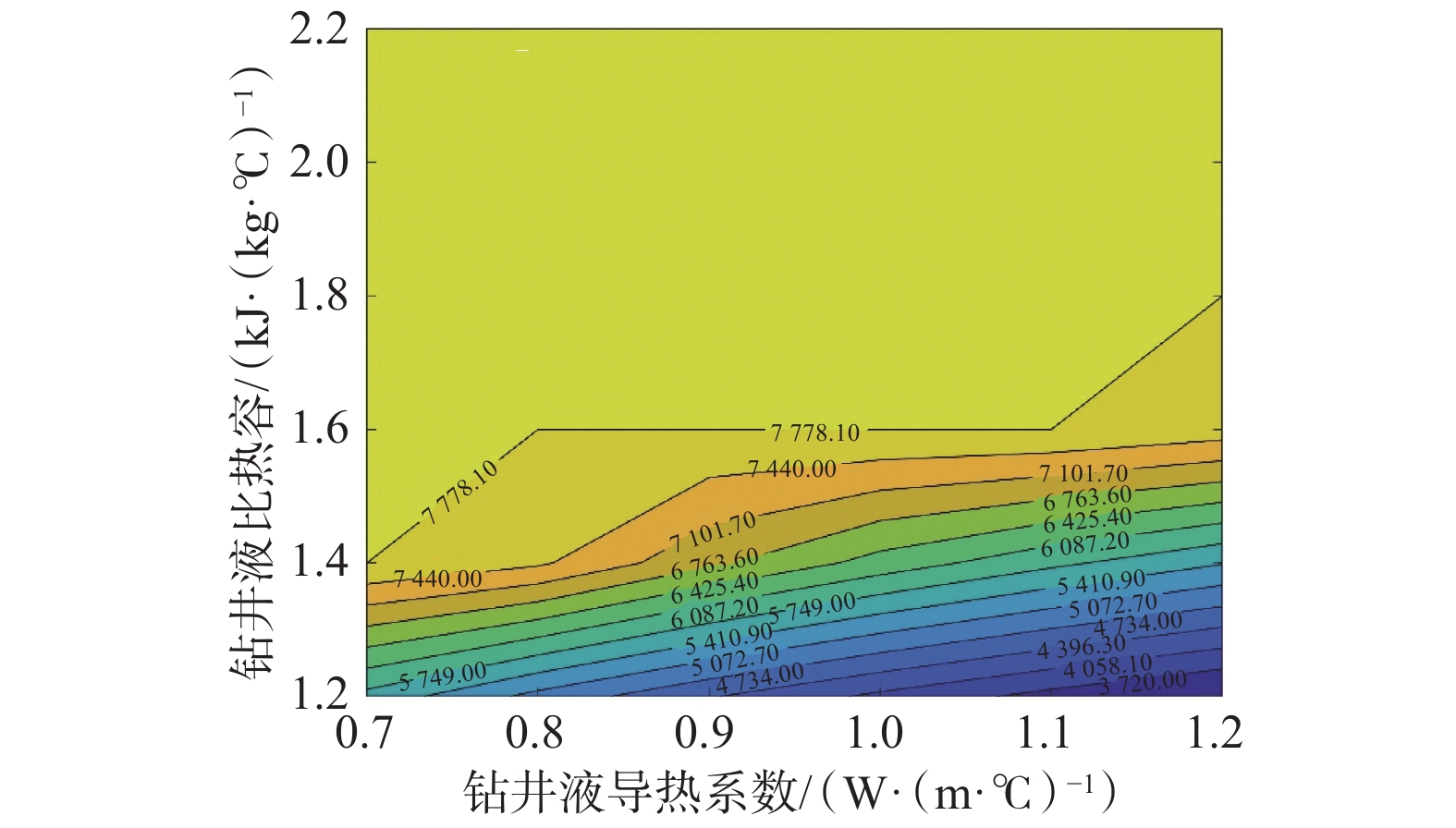

图 10 钻柱导热系数为5 W/(m·℃)时的临界温度井深图版

Figure 10. WDCT at a thermal conductivity of 5 W/(m·℃) of the drill string

下载: 全尺寸图片幻灯片

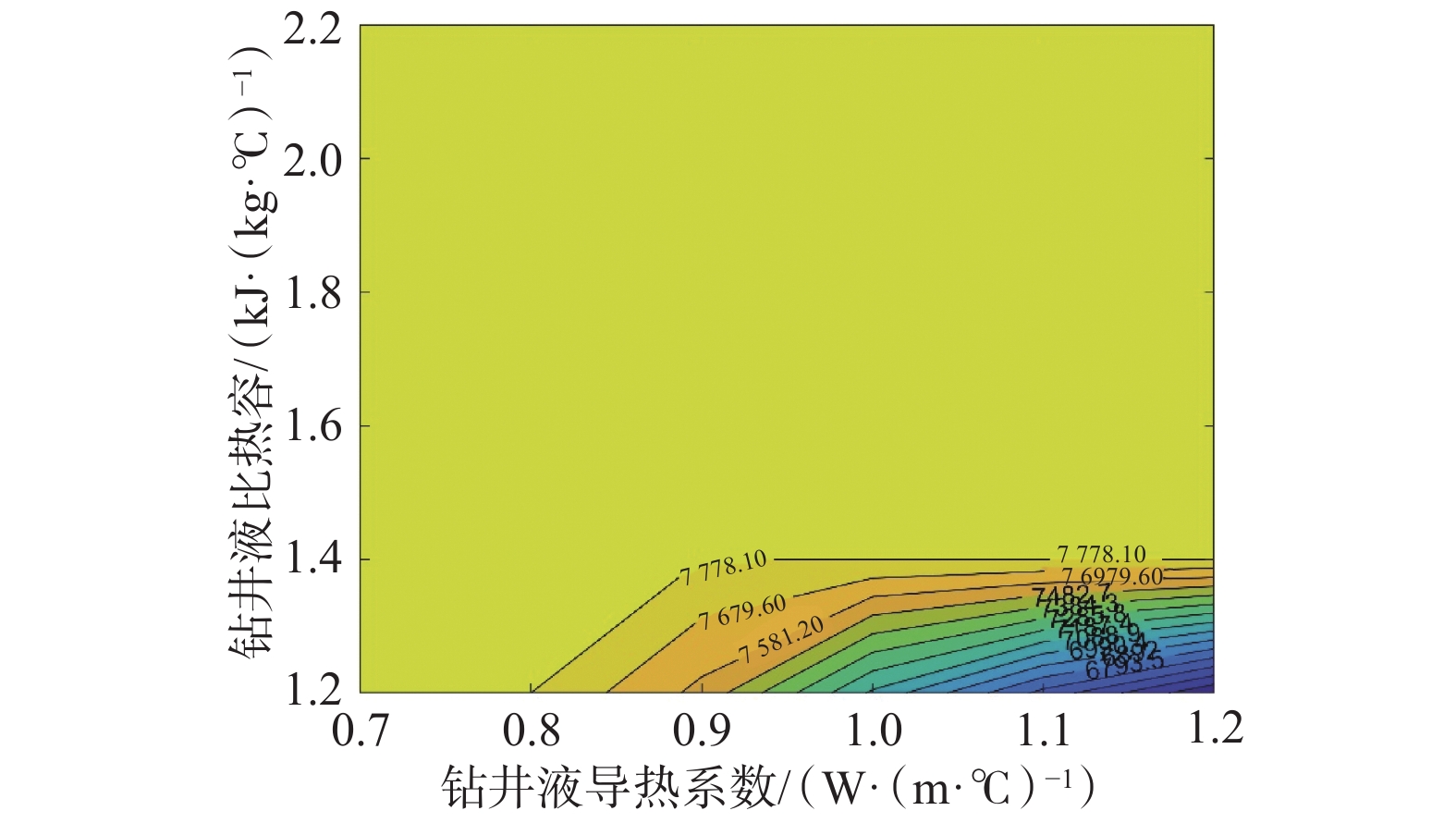

图 11 钻柱导热系数为2 W/(m·℃)时的临界温度井深图版

Figure 11. WDCT at a thermal conductivity of 2 W/(m·℃) of the drill string

下载: 全尺寸图片幻灯片

表 1 井筒传热介质的热物性参数

Table 1 Thermophysical parameters of heat transfer media of the wellbore

介质	密度/ (kg·L^–1)	比热容/ (kJ·(kg·℃)^–1)	导热系数/ (W·(m·℃)^–1)
地层	2.60	0.9	2.9
钻井液	1.32	1.6	1.2
钻柱、套管	7.80	0.5	48.0

下载: 导出CSV

表 2 参数X_ij的计算取值

Table 2 Calculated value of parameter X_ij

参数X_ij	j	i
参数X_ij	j	1	2	3	4	5	6	7
钻井液排量/（L·s^–1）	1	7.0	8.0	9.0	10.0	11.0
钻井液入口温度/ ℃	2	43.0	33.0	23.0	13.0	3.0
钻井液塑性黏度/（mPa·s）	3	18.0	20.0	22.0	24.0	26.0
钻井液动切力/Pa	4	6.0	7.0	8.0	9.0	10.0
钻井液比热容/ (kJ·(kg·℃)^–1)	5	1.2	1.4	1.6	1.8	2.0	2.2	2.4
钻井液导热系数/ (W·(m·℃)^–1)	6	1.2	1.1	1.0	0.9	0.8	0.7	0.6
钻柱导热系数/(W·(m·℃)^–1)	7	48.0	20.0	10.0	7.0	5.0	2.0	1.0

下载: 导出CSV

表 3 各参数对临界温度井深影响情况的综合分析结果

Table 3 Comprehensive analysis results of each parameter's effect on WDCT

参数		临界温度井深				施工可行性难度系数	推荐（理想）值	是否满足井下仪器工作要求
分类	名称	类型	临界温度井深变化特征	范围/m	对参数敏感性	施工可行性难度系数	推荐（理想）值	是否满足井下仪器工作要求
Ⅰ	钻井液入口温度	真实型	H_re为定值	5 306.40	不敏感	低	常规	否
Ⅱ	钻井液排量	过渡型	非线性，随排量增加，H_ts先下移后上升	<4 811.00		低
	钻井液塑性黏度		近似线性，随塑性黏度增加，H_ts下移至一定井深后基本不变			中
	钻井液动切力		近似线性，随动切力增加，H_ts下移至一定井深后基本不变			中
Ⅲ	钻井液比热容	当量型	近似线性，随钻井液比热容增加，H_d迅速下移至井底	超过井深	敏感	较高	>2.0	>2.0时满足
	钻井液导热系数		非线性，随钻井液导热系数降低，H_d迅速下移至井底		较敏感	较高	<0.7	<0.7时满足
	钻柱导热系数		非线性，随钻柱导热系数降低，H_d迅速下移至井底		极敏感	最高	<5.0	<5.0时满足

下载: 导出CSV

参考文献(19)

[1]	RAMEY H J Jr. Wellbore heat transmission[J]. Journal of Petroleum Technology, 1962, 14(4): 427–435.
[2]	BEIRUTE R M. A circulating and shut-in well-temperrature-profile simulator[J]. Journal of Petroleum Technology, 1991, 43(9): 1140–1146. doi: 10.2118/17591-PA
[3]	MARSHALL D W, BENTSEN R G. A computer model to determine the temperature distributions in a wellbore[J]. Journal of Canadian Petroleum Technology, 1982, 21(1): 63–75.
[4]	SAGAR R, DOTY D R, SCHMID T Z. Predicting temperature profiles in a flowing wells[J]. SPE Production & Operations, 1991, 6(4): 441–448.
[5]	DURRANT A J, THANBYNAYAGAM R K M. Wellbore heat transmission and pressure drop for steam/water injection and geothermal production: a simple solution technique[J]. SPE Reservoir Engineering, 1986, 1(2): 148–162. doi: 10.2118/12939-PA
[6]	HASAN A R, KABIR C S. Heat transfer during two-phase flow in wellbores: part two-wellbore fluid temperature[R]. SPE 22866, 1991.
[7]	RAYMOND L R. Temperature distribution in a circulating drilling fluid[J]. Journal of Petroleum Technology, 1969, 21(3): 333–341. doi: 10.2118/2320-PA
[8]	WILLHITE G P. Overall heat transfer coefficients in steam and hot water injection wells[J]. Journal of Petroleum Technology, 1967, 19(5): 607–615. doi: 10.2118/1449-PA
[9]	KELLER H H, COUCH E J, BERRY P M. Temperature distribution in cirlatating mud columns[J]. SPE Journal, 1973, 13(1): 23–30.
[10]	ZHANG Zheng, XIONG Youming, GAO Yun, et al. Wellbore temperature distribution during circulation stage when well-kick occurs in a continuous formation from the bottom-hole[J]. Energy, 2018, 164: 964–977. doi: 10.1016/j.energy.2018.09.048
[11]	何世明,何平,尹成,等. 井下循环温度模型及其敏感性分析[J]. 西南石油学院学报,2002,24(1):57–60. HE Shiming, HE Ping, YIN Cheng, et al. A wellbore temperature model & its para-metric sensitivity analysis[J]. Journal of Southweat Petroleum Institute, 2002, 24(1): 57–60.
[12]	付建红,苏昱,姜伟,等. 深层页岩气水平井井筒瞬态温度场研究与应用[J]. 西南石油大学学报(自然科学版),2019,41(6):165–173. FU Jianhong, SU Yu, JIANG Wei, et al. Research and application of wellbore transient temperature in deep shale gas horizontal wells[J]. Journal of Southweat Petroleum University (Science & Technology Edition), 2019, 41(6): 165–173.
[13]	赵江鹏,孙友宏,郭威. 钻井泥浆冷却技术发展现状与新型泥浆冷却系统的研究[J]. 探矿工程(岩土钻掘工程),2010,37(9):1–5. ZHAO Jiangpeng, SUN Youhong, GUO Wei. Current situation of drilling mud cooling technology and research on new type of drilling mud cooling system[J]. Exploration Engineering (Rock & Soil Drilling and Tunneling), 2010, 37(9): 1–5.
[14]	CHAMPNESS E. Drilling fluid cooling system: US966157[P]. 1980-08-05.
[15]	KAMENOSONO H, UCHIDA T, AKAKU K, et al. Information on the Kakkonda Deep Geothermal Reservoir obtained by side-track drilling of WD-1[J]. Geothermal Resources Council Transactions, 1997, 21: 283–288.
[16]	de SOUSA P F B, BORGES V L, PEREIRA I C, et al. Estimation of heat flux and temperature field during drilling process using dynamic observers based on Green’s function[J]. Applied Thermal Engineering, 2012, 48(1): 144–154.
[17]	杨谋,孟英峰,李皋,等. 钻井液径向温度梯度与轴向导热对井筒温度分布影响[J]. 物理学报,2013,62(7):079101. doi: 10.7498/aps.62.079101 YANG Mou, MENG Yingfeng, LI Gao, et al. Effects of the radial temperature gradient and axial conduction of drilling fluid on the wellbore temperature distribution[J]. Acta Physica Sinica, 2013, 62(7): 079101. doi: 10.7498/aps.62.079101
[18]	杨谋,孟英峰,李皋,等. 钻井全过程井筒-地层瞬态传热模型[J]. 石油学报,2013,34(2):366–371. doi: 10.7623/syxb201302021 YANG Mou, MENG Yingfeng, LI Gao, et al. A transient heat transfer model of wellbore and formation during the whole drilling process[J]. Acta Perolei Sinica, 2013, 34(2): 366–371. doi: 10.7623/syxb201302021
[19]	王良书,李成,刘绍文,等. 塔里木盆地北缘库车前陆盆地地温梯度分布特征[J]. 地球物理学报,2003,46(3):403–407. doi: 10.3321/j.issn:0001-5733.2003.03.019 WANG Liangshu, LI Cheng, LIU Shaowen, et al. Geotemperature granient disribution of Kuqa foreland basin, north of Tarim, China[J]. Chinese Journal of Geophysics, 2003, 46(3): 403–407. doi: 10.3321/j.issn:0001-5733.2003.03.019
