珠江口盆地东部L油田新近系油藏的储层为中浅层中高渗砂岩储层，对于该类储层经过多年研究和实践，已建立了比较成熟的测井评价体系。但随着勘探开发的不断深入，L油田陆续发现了一些埋藏深度普遍超过3 000 m的古近系油藏，油藏埋藏深且跨度大，成岩演化复杂，岩性、物性变化明显，纵横向非均质性较强，油水关系复杂^{[1, 2, 3, 4, 5, 6, 7]}。与新近系中浅层油藏相比，古近系油藏储层的四性关系、毛细管压力曲线特征、流体性质和有效厚度下限等要复杂得多，应用常规交会图法和含水饱和度一个参数很难确定储层的产液性质以及含油饱和度下限标准，给测井评价以及储层有效厚度计算带来了很大困难。

储层含水率(以下简称含水率)是描述储层产液性质的最直接参数，根据常规测井资料定量计算含水率，可以准确判断储层的产液性质^[8]。笔者利用测井资料计算含水率,并应用于L油田古近系油藏，取得了很好的流体性质识别以及评价应用效果；在交会图法研究含油饱和度下限的基础上引入含水率这一参数，利用解析法建立含油饱和度下限与孔隙度的函数关系，提出了利用含水率来确定储层含油饱和度下限的方法，与常规交会图法相比，可定量确定不同类型储层的含油饱和度下限。

当储层仅含有油、水两相流体时，可利用多相共渗分流量原理建立油、水两相储层含水率计算模型，其关系式为^[9]：

由式(1)可知，计算含水率的关键在于求取准确的油水相对渗透率及地层条件下的水油黏度比。

油水相对渗透率是判断储层产液性质最直接的参数，也是求取含水率的必要参数^[8]。目前，确定油水相对渗透率模型的常用方法有室内岩心试验分析法、经验公式法和油田开发数据估算法等3种方法，其中岩心试验分析法精度最高^[10]。试验研究表明，油水相对渗透率与岩石及孔隙流体特性有关，与含水饱和度及束缚水饱和度关系密切，通常具有函数关系^{[11, 12, 13, 14]}。

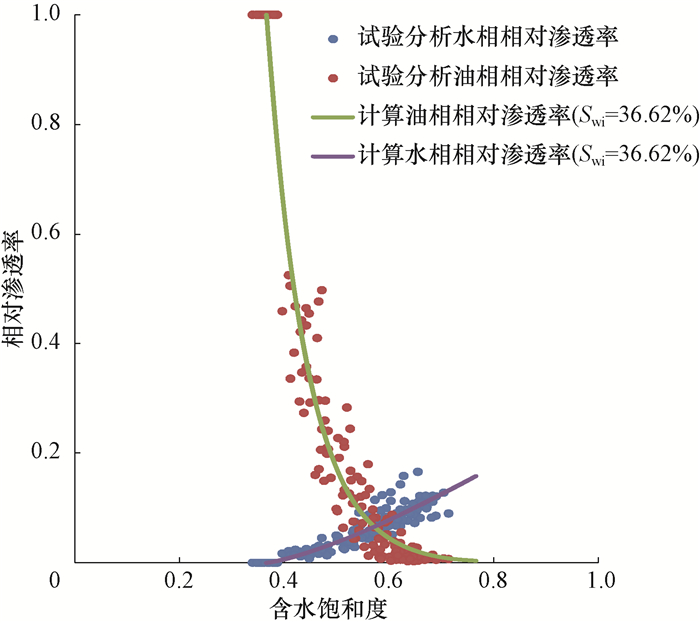

L-10a井23块岩心样品的油水相对渗透率试验结果如图 1所示，对图 1中的数据进行多元非线性回归，得到油水相对渗透率与含水饱和度的关系式为：

图1 L-10a井岩心油水相对渗透率与含水饱和度关系曲线 Fig.1 Correlation between oil-water relative permeability and water saturation of core in Well L-10a

图选项

分析式(2)可知，计算油水相对渗透率的关键在于准确求取束缚水饱和度和含水饱和度。

束缚水是指滞留于微小毛细管及孔壁表面而不能流出的地层水，主要取决于岩石的润湿性及孔隙毛细管力的大小。束缚水分为毛细管束缚水和薄膜束缚水两部分^[12]，束缚水饱和度受泥质含量、孔隙度、渗透率、分选系数、粒度、孔喉结构和油气柱高度等因素的共同影响。

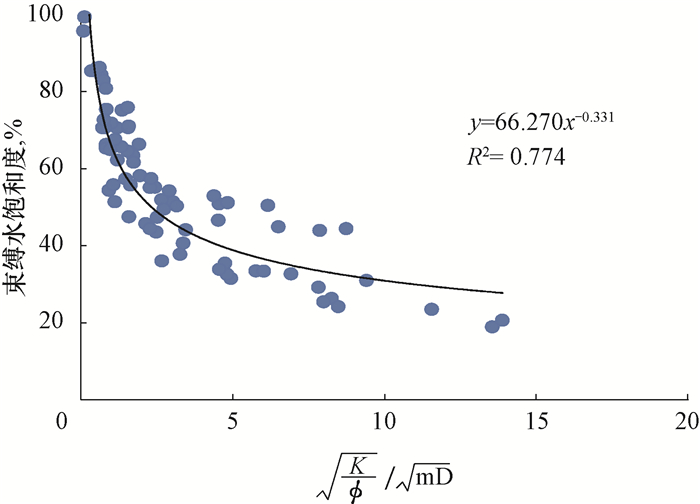

毛细管压力试验是求取束缚水饱和度的最有效方法之一。岩心试验数据分析表明，束缚水饱和度与有较好的相关性。利用L-10a井岩心进行毛细管压力试验，结果如图 2所示；根据试验结果建立的束缚水饱和度与的关系式为：

图2 L-10a井岩心束缚水饱和度与的关系曲线 Fig.2 Correlation between irreducible water saturation and of core in Well L-10a

图选项

利用L-10a井岩心孔隙度、渗透率试验数据建立L-10a井储层渗透率计算模型，其关系式为：

利用高温高压条件下的岩电参数(模拟实际储层条件测得)，采用印度尼西亚模型计算含水饱和度^[15]，并利用非电法饱和度计算模型(J函数模型)^[16]和双水模型^[17]对其进行验证。印度尼西亚计算公式为：

根据地层条件下原油分析资料获取油相黏度，查询水黏度图版^[9]获取水黏度。由原油试验分析报告可知，L油田地层温度115 ℃，地下原油平均黏度约为3.71 mPa·s，对应地层温度下水的平均黏度约为0.26 mPa·s，可得地层条件下水油黏度比为0.07。

L油田油水关系复杂，很难用含水饱和度一个参数确定储层的产液性质。基于上文中油水相对渗透率和水油黏度比计算公式，利用式(1)计算含水率并结合含水率定量识别流体性质标准来定量判断储层的产液性质^[15]。

根据中国海洋石油有限公司2006年出版的《勘探监督手册(测井分册)》(修订版)可知，利用含水率定量判断储层产液性质的标准定义为5级：含水率小于或等于5%为油层；含水率大于5%且小于或等于30%为含水油层；含水率大于30%且小于或等于70%为油水同层；含水率大于70%且小于或等于90%为含油水层；含水率大于90%为水层。

图 3和图 4分别为基于上文方法计算得到的L-10a井和L-14井常规测井解释成果。图中，孔隙度利用三孔隙度曲线基于体积模型进行计算；利用计算的孔隙度采用式(4)计算渗透率；利用计算的孔隙度和渗透率采用式(3)计算束缚水饱和度；根据高温高压条件下的岩电参数采用式(5)计算含水饱和度；利用计算的含水饱和度和束缚水饱和度采用式(2)计算油水相对渗透率；利用计算的油水相对渗透率和水油黏度比采用式(1)计算含水率。

图3 L-10a井常规测井解释成果 Fig.3 Conventional logging interpretation results of Well L-10a

图选项

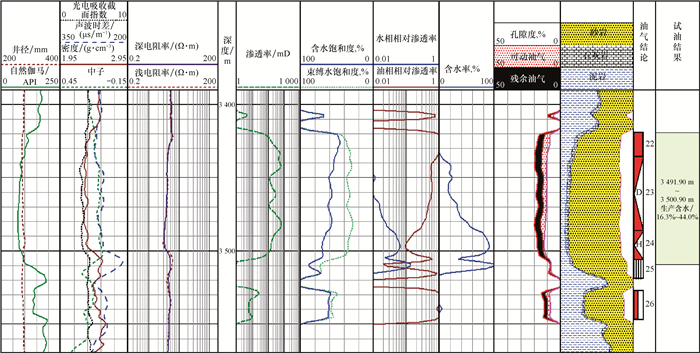

图4 L-14井常规测井解释成果 Fig.4 Conventional logging interpretation results of Well L-14

图选项

从图 3可以看出，3 104.20~3 108.80 m井段测井计算的含水率约为0，结合含水率识别流体性质标准综合解释为油层。3 104.00~3 109.00 m井段气测录井有油气显示，总烃含量约为1.8%；3 101.00~3 109.00 m井段DST测试产油量43.31 m³/d，产水量2.77 m³/d，含水率6.0%，测试结果为油层。解释结论与测试结果相符。

从图 4可以看出:22号层(3 491.90~3 493.60 m井段)测井计算的含水率约为1.08%，结合含水率识别流体性质标准综合解释为油层；23号层(3 493.60~3 498.60 m井段)测井计算的含水率约为28.92%，结合含水率识别流体性质标准综合解释为弱水淹层；24号层(3 498.60~3 500.60 m井段)测井计算的含水率约为76.91%，结合含水率识别流体性质标准综合解释为强水淹层；26号层(3 502.70~3 504.70 m井段)测井计算的含水率约为0.71%，该层孔隙度和渗透率略低于储层有效厚度下限，综合解释为差油层。3 492.00~3 505.00 m井段气测录井有油气显示，总烃含量约为2.0%；结合本区生产开发资料得知，该储层已开发，经证实为水淹层；3 491.9 ~3 500.90 m井段产出液含水率由16.3%上升至44.0%。解释结论与生产结果相符，说明根据测井计算的含水率能够定量判断储层的产液性质。

含油饱和度下限是评价储层流体性质和含油性的重要指标，是储量计算和开发方案编制的重要参数之一^[18]。研究表明，不同类型储层的油层含油饱和度下限有明显差异。优质储层的物性较好，孔隙储集空间与喉道半径较大，在油气藏形成过程中，储集空间更容易填充储集油气，形成高含烃饱和度、低束缚水饱和度的油气层，储层含油饱和度下限值高；反之，劣质储层的物性较差，孔隙储集空间与喉道半径较小，孔隙结构复杂，油气充填需要较大的驱替压力，易形成低含烃饱和度、高束缚水饱和度的油气层，储层含油饱和度下限值较低。

目前，主要采用半定量的交会图法评价含油饱和度下限^{[19, 20, 21, 22]}。研究认为，该方法受测井解释结果和测试取样点资料的限制，且不能针对不同类型储层研究对应的含油饱和度下限，受人为因素的影响较大。因此，在含油饱和度下限研究中引入含水率，提出利用含水率确定储层含油饱和度下限的方法，针对不同类型储层定量研究油层含油饱和度下限。

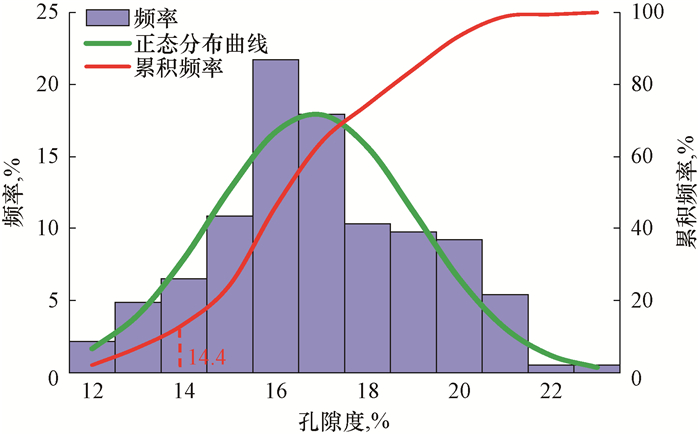

孔隙度基本能够直接反映储层物性的好坏，利用L油田所有储层测井解释的孔隙度绘制孔隙度频率分布直方图(见图 5)。从图 5可以看出，孔隙度分布明显符合正态分布规律，据此可将L油田储层分为3类，其中Ⅰ类、Ⅲ类储层各占25%，Ⅱ类占50%(可根据地区特点调整分类标准)，Ⅰ类、Ⅱ类和Ⅲ类储层对应的测井解释平均孔隙度分别为20.3%，17.2%和14.4%。

图5 L油田测井解释孔隙度分布直方图 Fig.5 Histogram of logging interpretation porosity in the L Oilfield

图选项

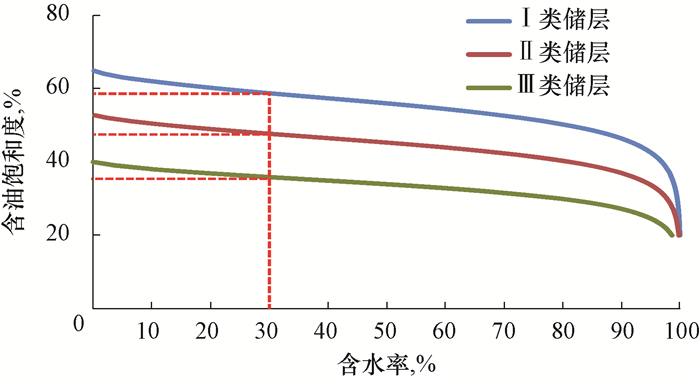

基于各类储层对应的平均孔隙度，根据式(1)—式(4)利用消元法解析得到各类储层含油饱和度与含水率的关系曲线(见图 6)。已知油层(包括含水油层)对应的含水率上限为30%，由图 6可知，L油田Ⅰ类、Ⅱ类和Ⅲ类储层对应的含油饱和度下限分别为59%，48%和35%，对应的含水饱和度上限分别为41%，52%和65%。

图6 L油田含油饱和度与含水率关系曲线 Fig.6 The relationship between oil saturation and water content in the L Oilfield

图选项

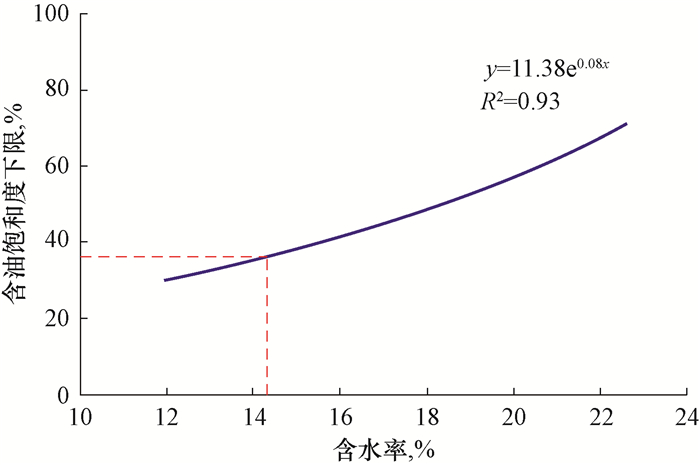

当含水率为30%时，根据式(1)—式(4)利用消元法解析得到含油饱和度下限与孔隙度的关系曲线，见图 7。

从图 7可以看出，含油饱和度下限随孔隙度增大而增大，体现出优质储层含油饱和度下限值高的特点；当孔隙度为Ⅲ类储层平均孔隙度14.4%时，该类储层含油饱和度下限为35%，与图 6中Ⅲ类储层含油饱和度下限一致，说明该方法计算的结果是合理的。对于Ⅰ类和Ⅱ类储层，该含油饱和度下限偏低。若不考虑储层物性因素，含油饱和度下限可定为35%；若考虑储层物性因素，含油饱和度下限应基于图 7中的孔隙度大小来确定，其关系式为：

图7 L油田含油饱和度下限与孔隙度的关系曲线 Fig.7 The relationship between lower limit of oil saturation and porosity in the L Oilfield

图选项

1) 依据测井计算的含水率可以定量识别储层的流体性质，其结果与DST测试结果、生产数据相符合，能够较好地定量判断储层的产液性质。

2) 在油层含油饱和度下限研究中引入含水率，利用解析法可得到含油饱和度与含水率的关系，结合油层(包括含水油层)含水率上限标准，可以确定油层对应的含油饱和度下限。

3) 利用解析法可得到含油饱和度下限与孔隙度的关系，依此可以确定不同孔隙度储层对应的含油饱和度下限。应用结果表明，不同类型储层的含油饱和度下限有明显差异，孔隙度越高，对应的含油饱和度下限越高，可根据孔隙度定量确定不同类型储层的含油饱和度下限。
