低渗透砂岩油气藏毛细管压力高，孔喉细小，非均质性严重，在钻采过程中极易因外来流体侵入而产生水锁等损害^[1]。水锁损害是低渗特低渗油气藏开发过程中储层受到的最主要损害之一^[2]。水锁会使油气井投产不久产量就明显下降，严重影响油气藏的动用程度，并使采收率降低。多年以来，许多学者围绕如何降低水锁效应开展了大量研究，提出了压裂酸化、预热地层、注混相水溶液以及添加表面活性物质等降低油气层水锁损害的方法^[3]，但压裂酸化会引起水锁伤害，预热地层成本较高，注混相水溶液以及添加表面活性物质降低水锁效果也不是很好。鄂尔多斯盆地具有较好油气显示的地层有上古生界的本溪组、太原组、山西组、石盒子组和中生界的延长组、延安组，这些地层均属于以泥质胶结为主、含水、弱亲水的低渗透砂岩储层^{[4, 5, 6, 7, 8]}，水锁现象普遍。为此，笔者将醇类和表面活性剂混合配制了一种新型降水锁洗井液NDF-1,并进行了性能评价和现场试验。

水锁是由于钻井液、完井液、固井液及酸化压裂液等外来流体侵入储层后难以完全排出,造成近井壁处储层含水饱和度增大,油、气相渗透率降低的现象^{[9, 10]}。水锁主要由毛细管压力引起^[11]，毛细管压力可用Laplace方程表示，即：

式中：Δp为油水间毛细管压力，mN/m²；σ为油水界面张力，mN/m；θ为油水接触角，(°)；r为毛细管半径，m。

1) 低渗透油气藏多亲水，在排液和生产过程中，毛细管压力表现为阻力，阻止油气向井筒流动而消耗地层的驱动能量，使生产压差增大，井底流压大幅度降低；当地层有效能量不足以克服该阻力时，油气停止流动。

2) 水锁使地层含水饱和度升高，油、气相对饱和度降低，地层有效渗透率下降。

3) 水锁使投产周期延长。

4) 水锁会加剧其他伤害因素对地层渗透性的影响。

影响水锁的因素比较多，廖锐全等人^[12]按照毛管束模型，根据Laplace公式和Poiseuille定律,推导出一定压差下、从亲水储层一定半径的毛细管中排出一定长度外来流体所需要时间的计算公式：

式中：t为时间，s；L为外来流体长度，m；β为毛细管壁上的润湿角，(°)；μ为外来流体的黏度，Pa·s。

由式(2)可知:水锁除了与储层内在因素孔喉半径和岩石润湿性有关外，还与侵入流体的表面张力、黏度和驱动压差侵入深度等外在因素有关。侵入流体的黏度越高，侵入深度越深,表面张力越大；孔喉半径越小，油层压力越低，越容易产生水锁，越难以解除水锁。

另外，随着亲水油气藏开采时间的增长，井壁附近的温度也逐渐降低，界面张力和束缚水饱和度随之逐渐升高，毛细管压力和贾敏效应引起的水锁伤害也相应增强^{[13, 14, 15]}。

目前，评价水锁损害的常用方法主要是渗透率损害率^[16]，具体方法是：首先用标准盐水饱和经烘干、抽真空的岩心，再用氮气正向驱替后测得气相渗透率作为初始渗透率(模拟水锁前的渗透率)，最后用甲酸钠溶液反向驱入岩心至稳定(模拟洗井后的伤害)，静置1 h之后测岩心气相渗透率(模拟水锁后的渗透率)，然后计算渗透率损害率，计算式为：

式中：R_s为渗透率损害率，%；K₀为水锁前的渗透率，D；K_0p为水锁后的渗透率，D。

因该方法可能导致水敏或盐敏现象发生，所以笔者用产出的地层水过滤杂质之后代替标准盐水饱和岩心，以避免发生水敏或盐敏现象。

2 降水锁洗井液NDF1-的制备

油气储层水锁伤害主要由毛细管压力引起。由式(1)可知，毛细管压力与界面张力和岩石润湿角余弦均成正比关系，所以当界面张力σ减少或岩石润湿角增大时，渗流阻力变小，有利于流体排出，从而降低水锁伤害。在洗井液中加入降水锁剂，其进入地层后能降低液体表面张力，增大岩石润湿角，改善低渗透油气层中流体的渗透性，从而提高钻井液和完井液的返排能力，减轻或消除油气层水锁伤害^[17]。基于以上原理，从降低油水界面张力和改变岩石润湿角出发，经过室内试验和现场实践，研制了一种可作为降水锁洗井液的中-酸性去污液(neutral-acidic detergent fluid，简称NDF-1)。该降水锁洗井液以盐酸为基液，丙二醇(G313-JSJ(A))为低碳醇降水锁剂，磺胺氯达嗪钠(G313-JSJ(B))为抑制剂，全氟辛基磺酰基季胺碘化物(DF-134)为防水锁表面活性剂，HSJ为耐高温缓蚀剂,其密度约为1.01 kg/L，pH值为1.0～5.0，与水混溶，无沉淀。

由式(1)可知，降低油水界面张力、增加水相在岩石表面的接触角，是降低毛细管阻力的基本途径，也是性能良好的解水锁剂的评价指标之一。采用德国某公司K100型表界面张力仪评价了降水锁洗井液-NDF-1-在常温下的表面张力，并绘制了防水锁表面活性剂DF-134的加量与表面张力的关系曲线(见图 1)。

图 1 表面活性剂DF-134的加量与表面张力的关系 Fig.1 The relationship between the dosage of the surfactant DF-134F and its surface tension

图选项

由图 1可知，防水锁表面活性剂DF-134在洗井液中的加量为0.02%～0.10%时，就能使降水锁洗井液-NDF-1-的表面张力降至20 mN/m以下，远远低于清水的表面张力(61 mN/m),

目前，洗井液中常用的表面活性剂有PE2070、T-80、AE121、7501、AE8301、OP-10、AE1910、AEO-5、ABS和T渗透剂等，其在洗井液中的临界质量浓度均在100 mg/L左右，用其配成的洗井液的表面张力均大于30 mN/m^[18]。与这些表面活性剂配制的洗井液相比，在DF-134的加量很小的情况下，降水锁洗井液NDF-1-就具有较低的表面张力，可以作为降低低渗透砂岩油气藏水锁的洗井液。

选取来自鄂尔多斯盆地某一区块山2段的5块低渗透砂岩岩心，将其磨成光面，在70°条件下，利用HARKE-SPCA接触角测定仪和光学投影法测定岩心经钻井液和降水锁洗井液NDF-1浸泡之后与水之间的润湿角，发现用钻井液浸泡之后岩石的润湿角为16.5～23.6°，平均为21.6°，而用降水锁洗井液NDF-1浸泡之后岩石的润湿角普遍增大到73.0°～81.5°，平均为78.6°，大于经TS-C、NE-288、FZ-43、Z-36和F75N等助排剂浸泡之后的润湿角^{[19, 20]}，说明降水锁洗井液NDF-1能够增大亲水岩石的润湿角，可以降低低渗透砂岩油气藏的水锁效应。

酸洗是用酸溶解井眼附近的堵塞物和降低水锁损害的工艺,是油气井稳产增产和注水井稳注增注的主要工艺措施之一。然而，酸液会对设备和井下管柱造成腐蚀，需要在洗井液中加入适当缓蚀剂减轻其对设备和井下管柱的腐蚀^[21]。降水锁洗井液NDF-1选用了HSJ耐高温缓蚀剂。在90 ℃条件下，将井下管柱样品分别在HSJ耐高温缓蚀剂加量不同的降水锁洗井液NDF-1中分别浸泡6 h和24 h之后测定腐蚀速率，结果见图 2。

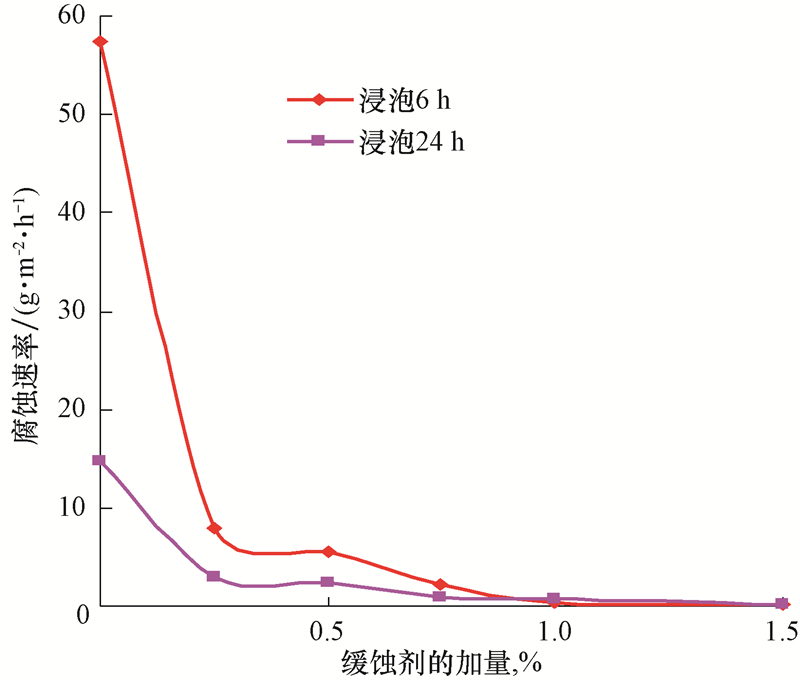

图 2 耐高温缓蚀剂HSJ的加量与降水锁洗井液NDF-1的腐蚀速率之间的关系 Fig.2 The relationship between the application amount of high-temperature corrosion inhibitor HSJ and the corrosion rate of water lock reducing flushing fluid NDF-1

图选项

由图 2可知，随HSJ耐高温缓蚀剂加量增大和浸泡时间缩短，样品腐蚀速率降低；当其加量为1.0%时，浸泡6 h和24 h后的腐蚀速率分别为0.361 g/(m²·h)和0.725 g/(m²·h)，之后如果继续增大其加量，样品腐蚀速率变化不大。在相同温度下，样品在清水中浸泡6 h和24 h后的腐蚀速率分别为3.561和4.734 g/(m²·h)。将降水锁洗井液NDF-1的缓蚀剂换为多用酸洗缓蚀剂，样品在其中浸泡6 h和24 h后的腐蚀速率分别达到了1.913和1.454 g/(m²·h)。以上结果对比表明，降水锁洗井液NDF-1在耐高温缓蚀剂HSJ加量不小于1.0%时，对设备和井下管柱的腐蚀较轻，缓蚀效果较好，能满足现场施工要求，是理想的降水锁洗井液。

利用AC-FDS-800-10000地层伤害测试系统先测定岩心经钻井液、甲酸钠溶液伤害后的渗透率，再测定伤害岩心经降水锁洗井液NDF-1冲洗后的渗透率。

1) 将经烘干、称重、抽真空、饱和标准盐水后的岩心置入AC-FDS-800-10000地层伤害测试系统岩心夹持器中，温度和围压升至设定值，反向测定岩心的气相渗透率K₀ ，以K₀为基数评价岩心伤害程度。

2) 卸载内压和围压，打开地层伤害测试系统静态装置，加入钻井液，装好仪器，将温度、围压和内压升至设定值，进行钻井液伤害试验，用电子天平称滤液质量，参考1)测定岩心被钻井液伤害后的气相渗透率。

3) 按照2)的方法正向进行甲酸钠完井液伤害试验并称量滤液质量，测定岩心被甲酸钠完井液伤害后的气相渗透率。

4) 正向进行降水锁洗井液NDF-1冲洗岩心试验并称量滤液质量，测定岩心冲洗后的气相渗透率。

5) 计算岩心被钻井液、甲酸钠完井液伤害后的渗透率伤害率及冲洗后的渗透率恢复率。

表 1为岩心经钻井液和甲酸钠完井液伤害后用降水锁洗井液NDF-1冲洗的试验结果。利用式(4)计算岩心依次经钻井液、甲酸钠完井液伤害和降水锁洗井液NDF-1冲洗之后的渗透率及渗透率恢复率，结果见表 2。

从表 1可以看出，在温度(接近地层温度)、围压和出口压力差、浸泡时间相同的条件下，岩心依次经钻井液、甲酸钠完井液伤害和用降水锁洗井液NDF-1冲洗之后，从岩心中渗滤出的滤液依次增多，且洗井液NDF-1的滤液量远远大于前两者，说明三者侵入地层的深度依次增加，且洗井液NDF-1穿透了水锁伤害区域。从表 2可以看出，岩心依次经钻井液、甲酸钠完井液伤害后的门槛压力和渗透率损失率依次升高，渗透率和渗透率恢复率依次降低，在用洗井液NDF-1冲洗之后，门槛压力和渗透率损失率降低，渗透率和渗透率恢复率升高，说明从钻井到完井，地层的伤害程度依次增大，而用降水锁洗井液NDF-1洗井之后，可以明显降低门槛压力和渗透率损失率、提高渗透率及其恢复率，证明降水锁洗井液NDF-1的降低水锁效果良好。

室内试验表明，降水锁洗井液NDF-1-中的防水锁表面活性剂和缓蚀剂可以较好地降低洗井液的表面张力和腐蚀速度，能够使低渗砂岩油气藏由强亲水变为弱亲水或中性，降低储层毛细管压力和水锁对储层造成的伤害。

CBx-c井是位于鄂尔多斯盆地的一口双分支水平井，井身结构与位于同一砂体边缘的双分支水平井CBx-a井和CBx-b井相同。CBx-c井位于砂体有利位置，且水平段长度大于CBx-a井和CBx-b井，投产初期日产气量应该大于CBx-a井和CBx-b井^[22]。但CBx-c井试气无阻流量远小于CBx-a井和CBx-b井，日产气量还不到CBx-a井和CBx-b井的一半。分析其原因认为：钻井、完井期间，由于钻井液和完井液长时间浸泡，大量外来流体及分散其中的固体微粒被挤入储层，引起储层严重水锁和固体颗粒堵塞孔隙喉道；未进行气举诱喷，而将其与高压气井串联，在高压作用下井筒内液面下降而诱喷，该工艺把堵塞在井壁附近的固体颗粒和外来液体推向离井筒更远的区域，引起水锁区域扩大，加重了储层伤害。为解除水锁，该井采用降水锁洗井液NDF-1进行洗井。

用32.0 t G313-JSJ(A)，19.5 t G313-JSJ(B)，3.0 t耐高温缓蚀剂HSJ和600 kg防水锁表面活性剂DF-134和盐酸，配制300 m³ pH值为1.0、密度为1.0 kg/L的降水锁洗井液NDF-1;再用1.0 t氯化钾配制35 m³ KCl溶液作为顶替液。

CBx-c井洗井过程中累计注入221.6 m³降水锁洗井液NDF-1，42 m³ KCl溶液。经计算得知，挤入地层中的降水锁洗井液NDF-1共70 m³，降水锁洗井液NDF-1挤入储层的平均深度约为0.36 m。

CBx-c井用降水锁洗井液NDF-1洗井后，采用连续油管进行了3次气举诱喷，前两次均未诱喷成功。第三次在结束272 h后，连续油管下至井深200.00 m开泵气举，当连续油管下至井深500.00 m后，停泵30 min后井口压力4.0 MPa，说明诱喷成功。之后累计放喷30 h，返排液量188 m³，返排率71.2%，返排液的pH值为5.0。

分析认为，CBx-c井地层伤害区域比较大，降水锁洗井液NDF-1从井壁向地层深处扩散解堵和 解除水锁所需要的时间长，而前两次气举诱喷时，洗井液注入的时间比较短，降水锁洗井液NDF-1前端距离井壁比较近，还没有穿透水锁带或固体微粒堵塞带，气井仍然水锁严重或砂岩孔隙喉道仍然被外来固体微粒堵塞，故气举诱喷未成功；第三次气举诱喷距离洗井液注入的时间比较长，降水锁洗井液NDF-1穿透了水锁带和堵塞带，降低了水锁效应，气体很容易携带地层水穿过原来的水锁区域进入井筒，诱喷成功。返排液的pH值为5.0，比降水锁洗井液NDF-1的pH值高，低于或等于地层水的pH值，也说明地层水大量进入了井筒，从侧面证明降低了水锁效应。

CBx-c井从投产到采用降水锁洗井液NDF-1洗井前，关井压力一直约为11.3 MPa，开井压力约为6.0 MPa，产气量约为7.0×10⁴ m³/d或不出气。洗井之后，关井压力没有变化，但是节流阀开度与洗井前相同时，井口压力升到了7.0 MPa，产气量升到了13.0×10⁴ m³/d，相当于早期产量的185.7%。

1) 降水锁洗井液NDF-1具有低表面张力、低腐蚀速率等特点，能够有效降低界面张力和增大水相润湿角，室内性能测试和现场试验都证明其对低渗透油气藏降水锁效果明显，值得推广。

2) 需对降水锁洗井液NDF-1的各组分含量进一步优化，以提高其降水锁的能力，并降低洗井成本。

3) 建议将降水锁洗井液NDF-1与钻井液、完井液和压裂液结合，研制出一种能够有效降低钻井、完井和压裂过程中水锁效应的工作液，以降低以上施工过程中水锁效应对储层的损害。
